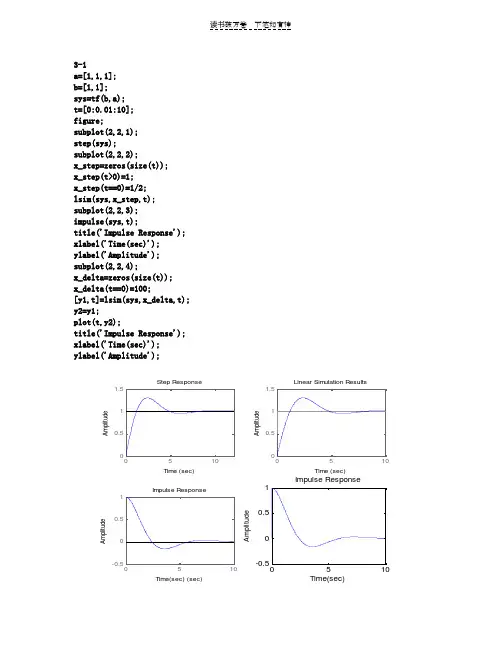

a=[1,1,1]; b=[1,1]; sys=tf(b,a); t=[0:0.01:10]; figure;subplot(2,2,1); step(sys);subplot(2,2,2);x_step=zeros(size(t)); x_step(t>0)=1; x_step(t==0)=1/2; lsim(sys,x_step,t); subplot(2,2,3); impulse(sys,t);title('Impulse Response'); xlabel('Time(sec)'); ylabel('Amplitude'); subplot(2,2,4);x_delta=zeros(size(t)); x_delta(t==0)=100;[y1,t]=lsim(sys,x_delta,t); y2=y1;plot(t,y2);title('Impulse Response'); xlabel('Time(sec)'); ylabel('Amplitude');00.511.5Step ResponseTime (sec)A m p l i t u d e0.511.5Linear Simulation ResultsTime (sec)A m p l i t u d e510-0.500.51Impulse ResponseTime(sec) (sec)A m p l i t u d e510-0.50.51Impulse ResponseTime(sec)A m p l i t u d e函数int1如下：function [F,tF]=int1(f,tf,a)T=tf(2)-tf(1);F=zeros(size(tf)); tF=zeros(size(tf)); tF=tf; for n=1:length(tf)-1;F(n+1)=F(n)+T*f(n); end验证如下：t=[-1:0.01:4]; e=zeros(size(t)); e=(t>-1/2&t<1);[z,zz]=int1(e,t,-1); figure;plot(zz,z);-1-0.500.51 1.52 2.53 3.5400.511.5T1=1;N1=10000; t1=linspace(0,T1-T1/N1,N1)';f1=1-2*t1;OMG=32*pi;K1=100;omg=linspace(-OMG/2,OMG/2-OMG/K1,K1)';X1=T1/N1*exp(-j*kron(omg,t1.'))*f1;fs1=OMG/2/pi/K1*exp(j*kron(t1,omg.'))*X1;T2=5;N2=10000;t2=linspace(0,T2-T2/N2,N2)';fs2=0*t2;f2=sawtooth(t2*2*pi,0);X2=T2/N2*exp(-j*kron(omg,t2.'))*f2;fs2=fs2+OMG/2/pi/K1*exp(j*kron(t2,omg.'))*X2;figure;subplot(2,2,1);plot(omg,abs(X1),'r');xlabel('Frequency'),ylabel('Amplitude')title('单个锯齿周期幅频特性曲线');subplot(2,2,2);plot(t1,fs1,'r');xlabel('Time'),ylabel('Amplitude')title('Function after recovered');subplot(2,2,3);plot(omg,abs(X2),'r');xlabel('Frequency'),ylabel('Amplitude')title('五个锯齿周期幅频特性曲线');subplot(2,2,4);plot(t2,fs2,'r');xlabel('Time'),ylabel('Function after recovered')title('Function after recovered');-100-5005000.20.40.60.8FrequencyA m p l i t u d e单个锯齿周期幅频特性曲线00.51-1-0.500.51TimeA m p l i t u d eFunction after recovered-100-5005000.511.52FrequencyA m p l i t u d e五个锯齿周期幅频特性曲线246-2-1012TimeF u n c t i o n a f t e r r e c o v e r e dFunction after recovered4-2fsana 函数如下：function F=fsana(t,f,N)omg1=2*pi/(max(t)-min(t)); k=[-N:N]';F=1/length(t)*exp(-j*kron(k*omg1,t.'))*f; fssyn 函数如下：function f=fssyn(F,t)omg1=2*pi/(max(t)-min(t)); N=floor(length(F)/2); k=[-N:N];f=exp(j*kron(t,k*omg1))*F; 验证如下: clc clearclose allT1=1;N1=256; t=linspace(0,T1-T1/N1,N1)'; f=1-2*t;subplot(3,1,1); plot(t,f);title('验证原函数') N=25;F1=fsana(t,f,N); subplot(3,1,2); stem(abs(F1),'s');title('前N 项傅立叶级数系数幅度曲线') f2=fssyn(F1,t) ;subplot(3,1,3); plot(t,f2);xlabel('time[s]'),ylabel('Amplitude'); title('傅立叶逆变换后时域函数');00.10.20.30.40.50.60.70.80.91-101验证原函数00.20.4前N 项傅立叶级数系数幅度曲线00.10.20.30.40.50.60.70.80.91-202time[s]A m p l i t u d e傅立叶逆变换后时域函数。

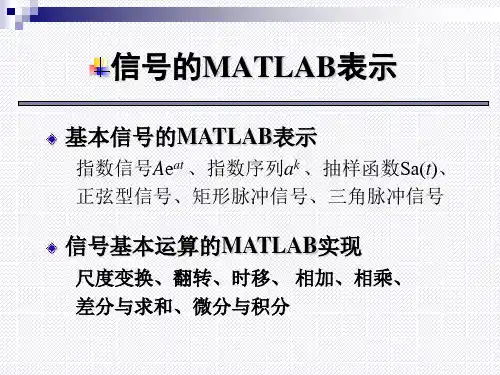

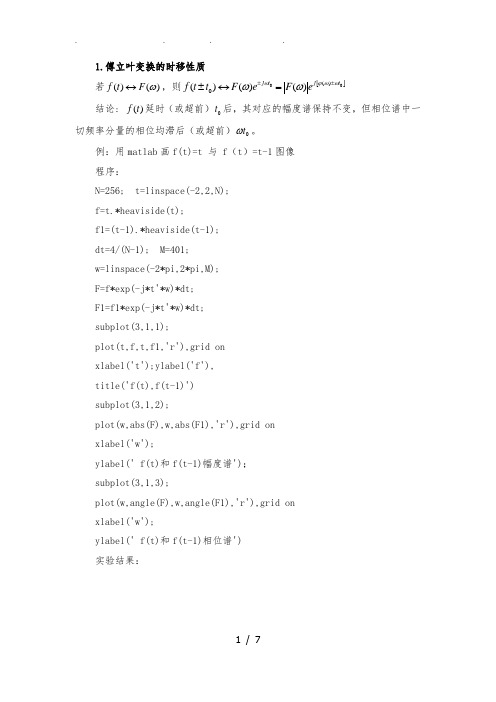

1.傅立叶变换的时移性质若)()(ωF t f ↔，则[]00)(0)()()(t j t j e F e F t t f ωωϕωωω±±=↔±结论: )(t f 延时（或超前）0t 后，其对应的幅度谱保持不变，但相位谱中一切频率分量的相位均滞后（或超前）0t ω。
例：用matlab 画f(t)=t 与 f （t ）=t-1图像程序：N=256; t=linspace(-2,2,N);f=t.*heaviside(t);f1=(t-1).*heaviside(t-1);dt=4/(N-1); M=401;w=linspace(-2*pi,2*pi,M);F=f*exp(-j*t'*w)*dt;F1=f1*exp(-j*t'*w)*dt;subplot(3,1,1);plot(t,f,t,f1,'r'),grid onxlabel('t');ylabel('f'),title('f(t),f(t-1)')subplot(3,1,2);plot(w,abs(F),w,abs(F1),'r'),grid onxlabel('w');ylabel(' f(t)和f(t-1)幅度谱')；subplot(3,1,3);plot(w,angle(F),w,angle(F1),'r'),grid onxlabel('w');ylabel(' f(t)和f(t-1)相位谱')实验结果：2.傅立叶变换的对称性质博里叶变换的对称性可以表示为：若()()f t F j ω↔，则()()2F t f πω↔- 上式说明，如果函数()f t 的频谱函数为()F j ω，那么时间函数()F t 的频谱函数是()2f πω-,这称为傅里叶变换的对称性。
信号与系统是电子信息类专业的一门重要课程，它涉及到信号的产生、传输、处理和系统对信号的响应等内容。
而对于学习该课程的学生来说，掌握好相关知识和技能对于以后的学习和工作都至关重要。
选择一本优质的信号与系统的 MATLAB 书籍就显得至关重要。
通过本文，我将向您推荐一本值得阅读的信号与系统的 MATLAB 书籍，并简要介绍其内容，希望能够给您的学习和工作带来帮助。
1. 《MATLAB仿真信号与系统建模教程》这本书由普林斯顿大学教授 Dennis S. Bernstein 和舒洛克教授撰写，是一本信号与系统领域的经典教材。
它通过 MATLAB 实例来解释信号与系统的基本概念，包括线性时不变系统（LTI 系统）、傅立叶分析、滤波器设计等内容。
考虑到大多数学生对 MATLAB 操作不熟练，本书还附带了 MATLAB 的简要入门教程，帮助读者快速掌握 MATLAB 在信号与系统中的应用。
2. 《MATLAB在信号与系统中的应用》这是一本由国内著名信号与系统专家刘琦编著的 MATLAB 信号与系统应用教程。
该书通过大量的仿真例子和 MATLAB 代码，详细介绍了信号与系统理论在 MATLAB 中的应用。
书中还包括了对信号处理工具箱和控制系统工具箱的介绍，使读者能够更好地应用 MATLAB 进行信号与系统的建模、仿真和分析。
3. 《MATLAB信号与系统实验教程》该书主要是按照实验的方式来学习信号与系统。
它从基本信号的产生与表示开始，介绍了常见的信号与系统模型，并通过 MATLAB 可视化和仿真实验帮助读者更直观地理解信号与系统的概念和原理。
书中还提供了丰富的 MATLAB 实验案例，如系统的频域和时域表示、信号的采样与重构、滤波器设计等，帮助读者巩固理论知识，提高实际操作能力。
在选择信号与系统的 MATLAB 书籍时，我们可以根据自己的学习需求和水平来进行选择。
如果是初学者，可以选择内容易懂、带有大量MATLAB 实例和案例的教材；如果是深入学习和研究该领域的同学，可以选择更加专业和深入的教材。
信号与系统MATLAB综合实验一、实验目的：1、学习MATLAB语言的编程方法及熟悉MATLAB指令。
2、掌握连续时间信号的卷积运算方式，分析建立信号波形间的联系。
3、通过使用MATLAB函数研究线性时不变离散时间系统的时域特性，以加深对线性时不变离散时间系统的时不变性的理解。
二、实验仪器1、计算机2、MATLAB 软件三、实验原理一个离散时间系统是将输入序列变换成输出序列的一种运算。
若以T[•]表示这种运算，则一个离散时间系统可由图1-1来表示，即→∙→(1-1)x n T y n()[]()图1-1 离散时间系统离散时间系统中最重要的、最常用的是“线性时不变系统”。
时不变系统系统的运算关系T[•]在整个运算过程中不随时间（也不随序列的先后）而变化，这种系统称为时不变系统（或称移不变系统）。
这个性质可用以下关系表示：若输入)(ny，则将输入序列移动任意位后，其输出序列除了跟着x的输出为)(n移位外，数值应保持不变，即若)ynm[mT--(m为任意整数)=(xn(()]()][nT=，则)yxn满足以上关系的系统就称为时不变系统。
四、实验内容及结论1、连续时间系统的时域分析已知微分方程: )(2)(3)(2)(3)(t f t f t y t y t y +'=+'+''，1)0(-='-y ， 2)0(=-y 若激励信号为)()(t u t f =，利用阶跃响应函数step(sys,t) 求解画波形；利用零状态响应函数lsim 求解画波形；利用卷积函数求解画波形；比较结果。
程序如下：dt=0.001;t1=0:dt:10;f1=-1*exp(-t1)+4*exp(-2*t1);t2=t1;f2=u(t2);f=conv(f1,f2);f=f*dt;t3=0:dt:20;subplot(311)plot(t3,f);xlabel('时间(t)');ylabel('y(t)');title('零状态响应(卷积法)');b=[3 2];a=[1 3 2];sys=tf(b,a);t=0:0.01:10;x=stepfun(t,0);y=lsim(sys,x,t);subplot(312)plot(t,y);xlabel('时间(t)');ylabel('y(t)');title('零状态响应(阶跃函数求法)');sys=tf(b,a);t=0:0.1:10;y=step(sys,t);subplot(313)plot(t,y);xlabel('时间t)');ylabel('y(t)');title('阶跃响应');结论：上述三种方法求得的都是输入为阶跃函数时候的零状态响应，也为阶跃响应，通过图形我们可以看出，利用卷积法求出的零状态和另外两种方法求出的零状态响应图形有一点差别，三者在0到10区间上响应都一致，而利用卷积法求的响应却在下面的区间内发生了变化，我试图修改程序，无论怎么改，发现只要调用了卷积函数，求得的图形就像上述的卷积法求的图形一样，不得解。
