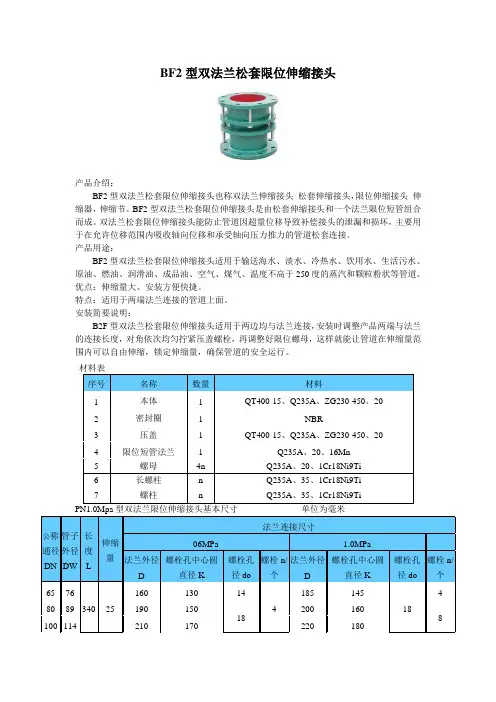

双法兰限位伸缩接头 技术说明

管道伸缩节使用说明书（VSSJA-2双法兰限位伸缩器）目录一、概述………………………………………………二、用途及特点………………………………………三、主要技术参数……………………………………四、基本结构及工作原理……………………………五、阀门的安装连接…………………………………六、试验、运行、调试及维护………………………七、故障分析及排除方法……………………………一、概述：该系列B2F型（又名VSSJA-2）管道伸缩节是我公司在吸收国内外先进技术的基础上研制开发的新型管路伸缩节，该系列伸缩节设计新颖合理、结构简单紧凑、密封性能好、装卸方便，伸缩限位牢固可靠，使用寿命长。

二、用途及特点：本系列管路伸缩节，可广泛适用于石化、冶金、电站、给排水系统、煤气等系统上作管道附件连接，便于管道拆装维修。

其特点是：1.该系列产品设计结构合理、简单紧凑、密封性能可靠，不受空间位置的影响，可在管道上任意安装。

2.在原有管路松套式伸缩接头的基础上增设了伸缩限位机构，在最大伸缩量处用螺母锁定，只要不卸掉螺母，伸缩管就不会拉脱。

3.该产品能够吸收允许范围内的管道轴向位移和承受管道内的压力形成的推力。

三、主要技术参数：管路伸缩节主要技术参数、性能规范表四、基本结构及工作原理：1、基本结构：管路伸缩节由主体、压盘、伸缩管、密封圈、防脱机构、螺栓、螺母等主要零部件组成。

主要零件材料：2、该管路伸缩节的工作原理是：安装在管道上后，拧紧压盘螺栓，使压盘压紧密封圈，从而使密封圈紧压在伸缩管的外围起密封作用。

安装时其限位螺栓应松开，出厂位置安装，即可实现一定的伸缩量。

五、管路伸缩节的安装连接：1、产品在安装前首先进行以下工作：①清洁伸缩节上附着的污物。

②核对工况与伸缩节的性能参数是否相符。

③检查伸缩节各部位紧固件是否有运输途中造成的松动或损坏。

2、安装连接管路伸缩节时，保证管道与伸缩节中心线同心，两侧法兰面的平行度及与管道轴线的垂直度要保证；安装该伸缩器的两端管路必须固定，安装牢固，同时并紧防脱螺栓限位端头的两个螺母，安装时按照出厂位置长度安装即可保证伸缩节一定的伸缩量，安装后调整上紧限位螺母，即可实现管路系统运行时一定的伸缩位移量。

VSSJ‐C2F‐6C型双法兰连接传力伸缩接头使用说明书铁岭市求精阀门厂二○一三年四月目 录1.主要用途2.结构特点3.执行标准4.工作原理、主要结构、外形及连接尺寸5.主要零部件材料6.保管、安装及使用7.注意事项8.通讯方式1.主要用途伸缩节是管线连接的常用且必须的附件。

本系列伸缩节主要用于介质温度≤80℃的输水管路上，安装在阀门或者其它设备的一侧，用于方便阀门或设备的拆卸和维修。

2.结构特点2.1法兰连接，结构简单，调整灵活，安装方便；2.2对于上下游管道的错位、偏角有一定的补偿作用；2.3伸缩量可根据用户的要求灵活设计，节省安装空间，降低设备成本；2.4各个零部件采用不同的材料配置即可产生多种组合，适应不同用户要求。

3.性能规范双 法 兰 伸 缩 节 性 能 规 范公称压力 0.25 0.6 1.0 1.6 2.5 4.0 MPa试验压力 强度 0.375 0.90 1.50 2.40 3.75 6.00温度常温 密封 0.300 0.75 1.25 2.00 3.00 5.00 常温工作压力(MPa)P80.250 0.60 1.00 1.60 2.50 4.00 ≤80℃ 适用介质 水、海水、油品适用温度 ≤80℃4.执行标准4.1设计制造按照GB/T 12465‐2000标准；4.2法兰连接按照GB/T 9113.1‐2000标准；4.3压力试验按照GB/T 13927‐2008标准。

5.主要结构、工作原理、外形及连接尺寸5.1主要结构：本伸缩节由法兰管、密封圈、法兰压盖、贯通螺柱、螺母、伸缩管、压盖螺柱、压盖螺母等组成。

如图1.5.2工作原理：本伸缩节一般安装在阀门（或其它设备）的上游侧。

即伸缩节的上游为管道法兰，下游为阀门。

本伸缩节的贯通螺柱分别深过管道配对法兰和阀门配对法兰的背面，通过螺母，实现上下游管道和阀门设备的对接。

需要拆卸阀门时，先把贯通螺柱无方头端（法兰管一侧）的配对法兰背后的螺母松开，再将伸缩管一侧的螺母向法兰管方向松开，然后固定贯通螺柱的方头，旋转伸缩管配对法兰背面的螺母，使法兰管端向伸缩管端移动。

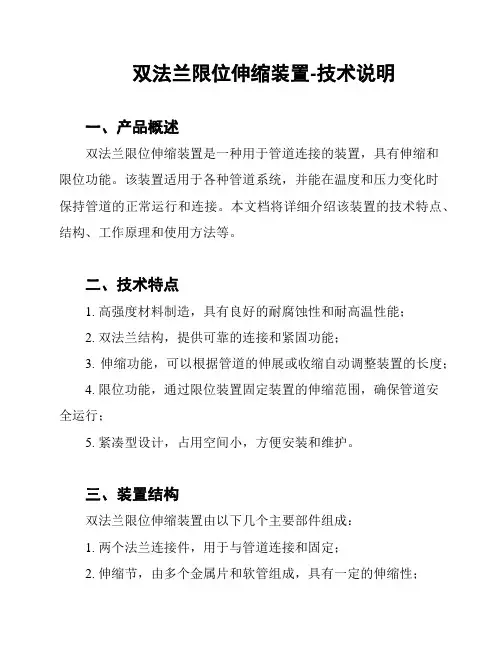

双法兰限位伸缩装置-技术说明一、产品概述双法兰限位伸缩装置是一种用于管道连接的装置，具有伸缩和限位功能。

该装置适用于各种管道系统，并能在温度和压力变化时保持管道的正常运行和连接。

本文档将详细介绍该装置的技术特点、结构、工作原理和使用方法等。

二、技术特点1. 高强度材料制造，具有良好的耐腐蚀性和耐高温性能；2. 双法兰结构，提供可靠的连接和紧固功能；3. 伸缩功能，可以根据管道的伸展或收缩自动调整装置的长度；4. 限位功能，通过限位装置固定装置的伸缩范围，确保管道安全运行；5. 紧凑型设计，占用空间小，方便安装和维护。

三、装置结构双法兰限位伸缩装置由以下几个主要部件组成：1. 两个法兰连接件，用于与管道连接和固定；2. 伸缩节，由多个金属片和软管组成，具有一定的伸缩性；3. 限位装置，用于固定伸缩节的伸展范围。

四、工作原理1. 当管道伸展或收缩时，伸缩节根据需要自动延展或收缩，保持管道的连接和运行；2. 限位装置通过固定伸缩节的伸展范围，限制伸缩节的伸展或收缩长度，避免过度伸展或收缩导致管道破裂或连接脱落；3. 双法兰结构提供可靠的连接和紧固功能，确保装置与管道连接的安全性和稳定性。

五、使用方法1. 确保装置与管道连接之前，仔细检查装置的各项部件是否完好，无损坏和松动情况；2. 将装置与管道的两端法兰对准并固定，确保连接紧密；3. 根据管道的伸展或收缩情况，调整伸缩节的长度，确保装置能够自由延展或收缩；4. 使用限位装置固定伸缩节的伸展范围，确保管道的安全运行。

六、注意事项1. 确保装置与管道的法兰连接紧固可靠，避免漏水和松动问题；2. 请按照装置的使用方法正确安装和调整装置的伸缩长度；3. 定期检查装置的各项部件，确保其完好并进行必要的维护；4. 避免超过伸缩装置的限位范围，以免损坏设备或导致安全事故。

以上是双法兰限位伸缩装置的技术说明，如有更多详细需求或疑问，请随时与我们联系。

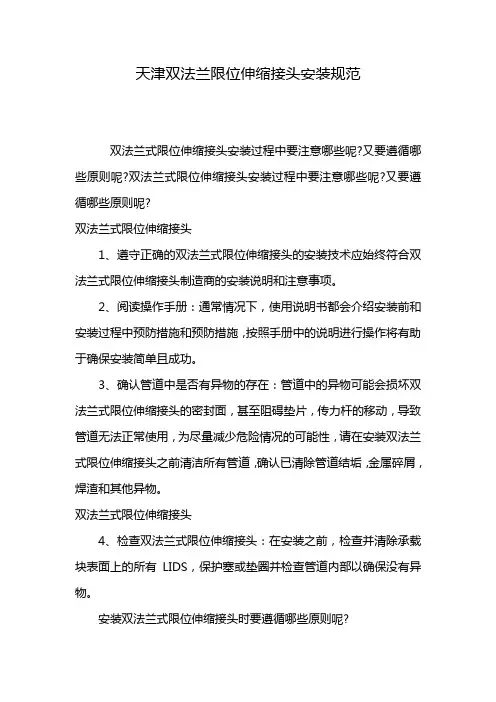

天津双法兰限位伸缩接头安装规范双法兰式限位伸缩接头安装过程中要注意哪些呢?又要遵循哪些原则呢?双法兰式限位伸缩接头安装过程中要注意哪些呢?又要遵循哪些原则呢?双法兰式限位伸缩接头1、遵守正确的双法兰式限位伸缩接头的安装技术应始终符合双法兰式限位伸缩接头制造商的安装说明和注意事项。

2、阅读操作手册：通常情况下，使用说明书都会介绍安装前和安装过程中预防措施和预防措施，按照手册中的说明进行操作将有助于确保安装简单且成功。

3、确认管道中是否有异物的存在：管道中的异物可能会损坏双法兰式限位伸缩接头的密封面，甚至阻碍垫片，传力杆的移动，导致管道无法正常使用，为尽量减少危险情况的可能性，请在安装双法兰式限位伸缩接头之前清洁所有管道，确认已清除管道结垢，金属碎屑，焊渣和其他异物。

双法兰式限位伸缩接头4、检查双法兰式限位伸缩接头：在安装之前，检查并清除承载块表面上的所有LIDS，保护塞或垫圈并检查管道内部以确保没有异物。

安装双法兰式限位伸缩接头时要遵循哪些原则呢?1、安装前双法兰式限位伸缩接头应清除管路中的污物、焊渣等异物。

2、设置支架，其目的是方便切换或手动操作，双法兰式限位伸缩接头可以不停机维修。

3、双法兰式限位伸缩接头的工作环境温度应为-30~+60，双法兰式限位伸缩接头的工作环境温度应为-30~60。

4、双法兰式限位伸缩接头应安装在水平管上，上下管及管道应支撑在管道下，以保证稳定可靠，一般在双法兰式限位伸缩接头两侧支撑，以保证稳定性和可靠性。

5、双法兰式限位伸缩接头的安装位置，有一定的空间使双法兰式限位伸缩接头的上下部件从地面上所需，双法兰式限位伸缩接头上下应留有一定的空间，以便拆卸和修理阀门，拆卸和修理。

6、双法兰式限位伸缩接头前后应有一段传力杆，传力杆长度不小于管道直径的10倍(10d)。

7、当双法兰式限位伸缩接头的直径与工艺管道不同时，应采用不同直径的管道连接，安装双法兰式限位伸缩接头时，可以拧紧螺栓，防止脱落。

伸缩器系列VSSJA平面法兰式送套伸缩节头单法兰限位伸缩接头VSSJA-1双法兰限位伸缩节头VSSJA-2VSSJAF双法兰传力伸缩接头VSSJAFG单法兰传力伸缩接头SSJB压盖式伸缩接头波纹补偿器SQ4G双盘伸缩器GJQ橡胶伸缩器型号编制说明工作原理及用途松套伸缩接头安装在管道上以后，拧紧螺母，弹性密封圈在螺母、压盖的压力下，依靠相互间的斜度，紧压在管子外围起密封和链接作用。

当温度变化时，管子能在接头中间自由地伸缩，当地基下沉，船舶振动偏斜，它均能确保密封无渗漏，从而达到自动补偿的目的。

VSSJA系列VSSJA平面法兰式送套伸缩节头VSSJA结构图单法兰限位伸缩接头VSSJA-1VSSJA-1结构图双法兰限位伸缩节头VSSJA-2VSSJA-2结构图用途VSSJA型可广泛与蝶阀、闸阀、止回阀、截止阀等配套使用，可降低工程费用能有效解决阀门装卸困难。

主要用于管道与阀门链接，带有限位螺栓，可防止管道在外部作用力及热胀冷缩引起的内部作用较大时，拉脱伸缩接头，造成不必要的管道泄漏事故。

主要部件表主要结构尺寸传力伸缩接头作用及用途该接头能把因自然条件或工作条件造成的管道轴向推力和拉应力，通过螺栓从管道的这一端传递到整个管道，使应力分撒，避免造成管道设备的损坏。

VSSJAFG单法兰传力伸缩接头VSSJAFG结构图VSSJAF双法兰传力伸缩接头VSSJAF结构图主要部件表双盘伸缩器产品性能及用途该伸缩接头采用国标制造，重量轻，补偿量大，结构简单新一代伸缩器，它能有效的补偿管道因热胀冷缩造成的管道位移和折扣。

并能和各种阀门配套使用，使阀门装卸更便捷，使管线运行更安全、可靠，也可根据需要增加限位或防拉脱螺栓。

双盘伸缩器SQ4GSQ4G结构图主要部件表主要结构尺寸橡胶伸缩器GJQ型可曲绕橡胶接头又叫减震器、软接头等。

该产品是金属管道的柔性联接器，由内胶层、棉纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

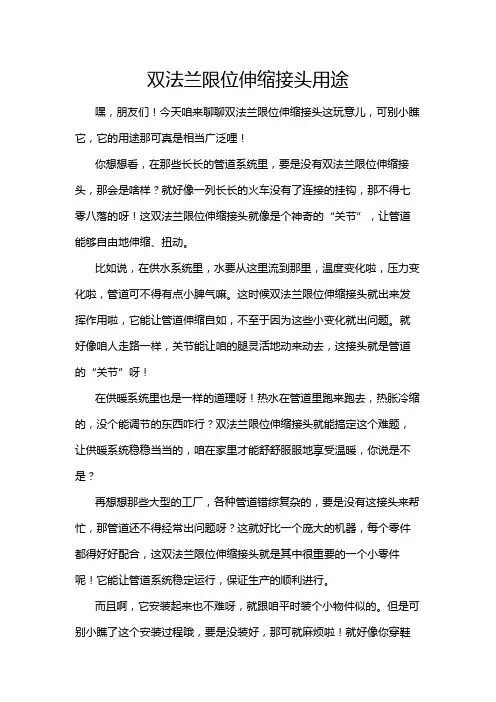

双法兰限位伸缩接头用途嘿，朋友们！今天咱来聊聊双法兰限位伸缩接头这玩意儿，可别小瞧它，它的用途那可真是相当广泛哩！你想想看，在那些长长的管道系统里，要是没有双法兰限位伸缩接头，那会是啥样？就好像一列长长的火车没有了连接的挂钩，那不得七零八落的呀！这双法兰限位伸缩接头就像是个神奇的“关节”，让管道能够自由地伸缩、扭动。

比如说，在供水系统里，水要从这里流到那里，温度变化啦，压力变化啦，管道可不得有点小脾气嘛。

这时候双法兰限位伸缩接头就出来发挥作用啦，它能让管道伸缩自如，不至于因为这些小变化就出问题。

就好像咱人走路一样，关节能让咱的腿灵活地动来动去，这接头就是管道的“关节”呀！在供暖系统里也是一样的道理呀！热水在管道里跑来跑去，热胀冷缩的，没个能调节的东西咋行？双法兰限位伸缩接头就能搞定这个难题，让供暖系统稳稳当当的，咱在家里才能舒舒服服地享受温暖，你说是不是？再想想那些大型的工厂，各种管道错综复杂的，要是没有这接头来帮忙，那管道还不得经常出问题呀？这就好比一个庞大的机器，每个零件都得好好配合，这双法兰限位伸缩接头就是其中很重要的一个小零件呢！它能让管道系统稳定运行，保证生产的顺利进行。

而且啊，它安装起来也不难呀，就跟咱平时装个小物件似的。

但是可别小瞧了这个安装过程哦，要是没装好，那可就麻烦啦！就好像你穿鞋子，要是鞋带没系好，走路不得别扭呀！咱生活中的好多地方都离不开双法兰限位伸缩接头呢，它就默默地在那里工作着，保障着一切的正常运转。

你说它是不是很了不起？这小小的东西，却有着大大的作用，真的是让咱不得不佩服呀！所以啊，可别小看了这双法兰限位伸缩接头，它虽然不起眼，但是用处大着呢！咱得好好珍惜它，让它好好地为咱服务。

咱的生活因为有了它这样的小物件才会更加便利、更加美好呀！你们说是不是这个理儿？。

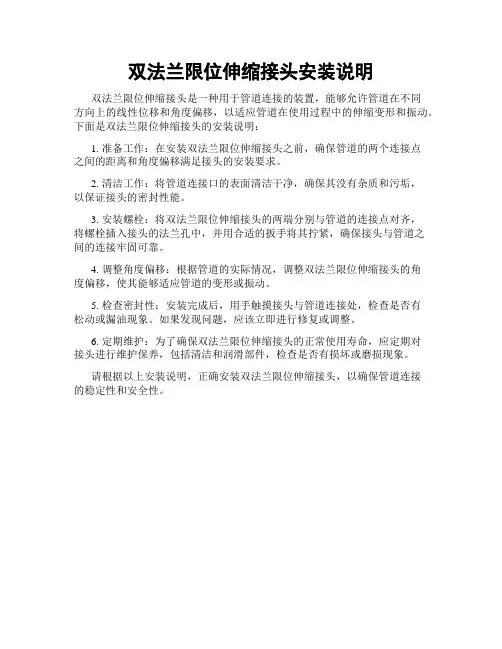

双法兰限位伸缩接头安装说明
双法兰限位伸缩接头是一种用于管道连接的装置，能够允许管道在不同
方向上的线性位移和角度偏移，以适应管道在使用过程中的伸缩变形和振动。

下面是双法兰限位伸缩接头的安装说明：
1. 准备工作：在安装双法兰限位伸缩接头之前，确保管道的两个连接点
之间的距离和角度偏移满足接头的安装要求。

2. 清洁工作：将管道连接口的表面清洁干净，确保其没有杂质和污垢，
以保证接头的密封性能。

3. 安装螺栓：将双法兰限位伸缩接头的两端分别与管道的连接点对齐，
将螺栓插入接头的法兰孔中，并用合适的扳手将其拧紧，确保接头与管道之
间的连接牢固可靠。

4. 调整角度偏移：根据管道的实际情况，调整双法兰限位伸缩接头的角
度偏移，使其能够适应管道的变形或振动。

5. 检查密封性：安装完成后，用手触摸接头与管道连接处，检查是否有
松动或漏油现象。

如果发现问题，应该立即进行修复或调整。

6. 定期维护：为了确保双法兰限位伸缩接头的正常使用寿命，应定期对
接头进行维护保养，包括清洁和润滑部件，检查是否有损坏或磨损现象。

请根据以上安装说明，正确安装双法兰限位伸缩接头，以确保管道连接
的稳定性和安全性。

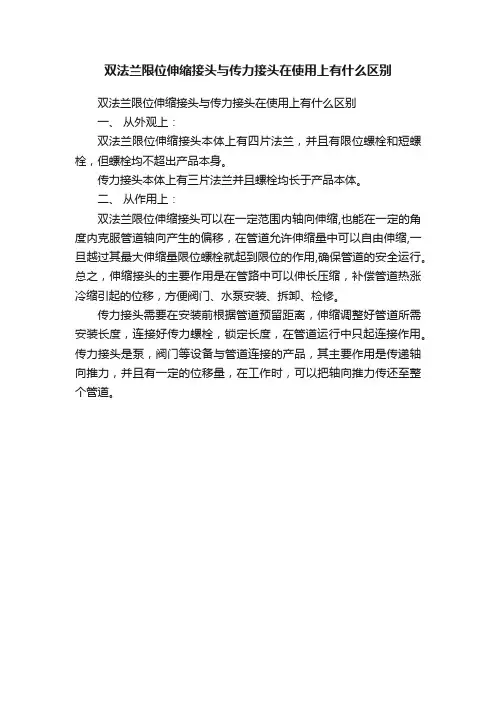

双法兰限位伸缩接头与传力接头在使用上有什么区别
双法兰限位伸缩接头与传力接头在使用上有什么区别
一、从外观上：
双法兰限位伸缩接头本体上有四片法兰，并且有限位螺栓和短螺栓，但螺栓均不超出产品本身。

传力接头本体上有三片法兰并且螺栓均长于产品本体。

二、从作用上：
双法兰限位伸缩接头可以在一定范围内轴向伸缩,也能在一定的角度内克服管道轴向产生的偏移，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量限位螺栓就起到限位的作用,确保管道的安全运行。

总之，伸缩接头的主要作用是在管路中可以伸长压缩，补偿管道热涨冷缩引起的位移，方便阀门、水泵安装、拆卸、检修。

传力接头需要在安装前根据管道预留距离，伸缩调整好管道所需安装长度，连接好传力螺栓，锁定长度，在管道运行中只起连接作用。

传力接头是泵，阀门等设备与管道连接的产品，其主要作用是传递轴向推力，并且有一定的位移量，在工作时，可以把轴向推力传还至整个管道。

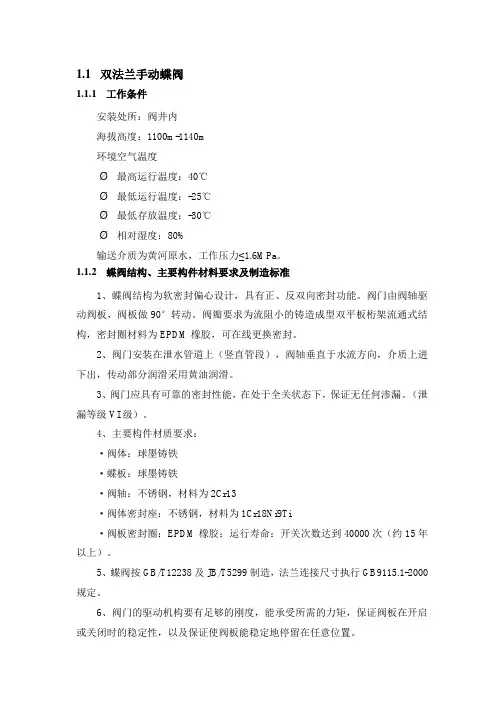

1.1双法兰手动蝶阀1.1.1工作条件安装处所：阀井内海拔高度：1100m-1140m环境空气温度Ø最高运行温度：40℃Ø最低运行温度：-25℃Ø最低存放温度：-30℃Ø相对湿度：80%输送介质为黄河原水，工作压力≤1.6MPa。

1.1.2蝶阀结构、主要构件材料要求及制造标准1、蝶阀结构为软密封偏心设计，具有正、反双向密封功能。

阀门由阀轴驱动阀板，阀板做90°转动。

阀瓣要求为流阻小的铸造成型双平板桁架流通式结构，密封圈材料为EPDM橡胶，可在线更换密封。

2、阀门安装在泄水管道上（竖直管段），阀轴垂直于水流方向，介质上进下出，传动部分润滑采用黄油润滑。

3、阀门应具有可靠的密封性能，在处于全关状态下，保证无任何渗漏。

（泄漏等级VI级）。

4、主要构件材质要求：·阀体：球墨铸铁·蝶板：球墨铸铁·阀轴：不锈钢，材料为2Cr13·阀体密封座：不锈钢，材料为1Cr18Ni9Ti·阀板密封圈：EPDM橡胶；运行寿命：开关次数达到40000次（约15年以上）。

5、蝶阀按GB/T12238及JB/T5299制造，法兰连接尺寸执行GB9115.1-2000规定。

6、阀门的驱动机构要有足够的刚度，能承受所需的力矩，保证阀板在开启或关闭时的稳定性，以及保证使阀板能稳定地停留在任意位置。

7、阀门保护层采用可食性环氧树脂喷涂。

8、采用蜗轮蜗杆传动，手动齿轮执行机构在任何位置都有自锁。

方头向上，并配有方芯（明露的采用手轮）。

T形扳手顺时针旋转为关闭阀门，在工作压力下应以不大于240N·m的力矩启闭阀门，以易于操作。

蜗轮机构应满足气密性要求，以保证蝶阀长期浸在水中的寿命要求。

手动蝶阀技术参数型号公称直径(mm)公称压力(MPa)台数备注D343H-16800 1.68管线检修放空阀井1.2双法兰传力接头1.2.1概述供货商提供的双法兰传力伸缩接头应适合黄河原水、环境温度-20～40℃。
