机械原理复习题及参考答案一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
5.平面连杆机构中，同一位置的传动角与压力角之和等于。
6.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。
7.为减小凸轮机构的压力角，应该凸轮的基圆半径。
8.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
9.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
10.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
11.三个彼此作平面运动的构件共有个速度瞬心，且位于。
12.铰链四杆机构中传动角 为，传动效率最大。
13.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
14.机械发生自锁时，其机械效率。
15.刚性转子的动平衡的条件是。
16.曲柄摇杆机构以曲柄作为主动件时，最小传动角出现在与两次共线的位置时。
17.具有急回特性的曲杆摇杆机构行程速比系数k 1。
18.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
19.差动轮系是机构自由度等于的周转轮系。
20.平面低副具有个约束，个自由度。
21.两构件组成移动副，则它们的瞬心位置在。
22.机械的效率公式为，当机械发生自锁时其效率为。
23.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。
24.在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
25.凸轮从动件作等速运动时在行程始末有性冲击；当其作运动时，从动件没有冲击。
26.标准齿轮圆上的压力角为标准值，其大小等于。
27.具有一个自由度的周转轮系称为轮系，具有两个自由度的周转轮系称为________________轮系。

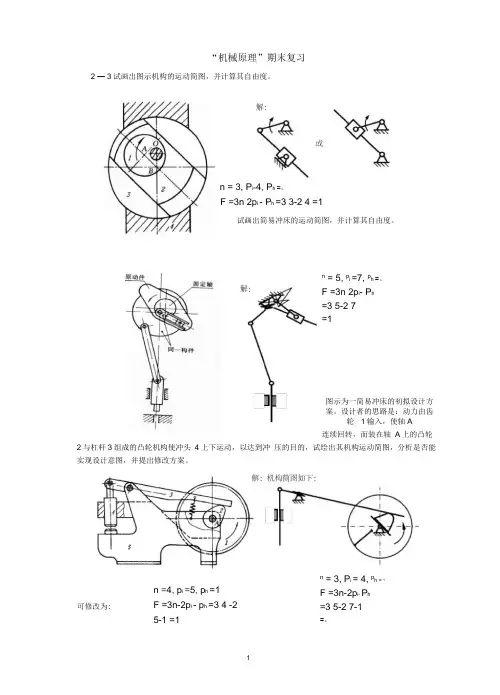

二、计算与作图题：1.计算图示机构的自由度，要求指出可能存在的复合铰链、局部自由度和虚约束。
