哈尔滨工业大学《机械原理》期末考试试题与答案

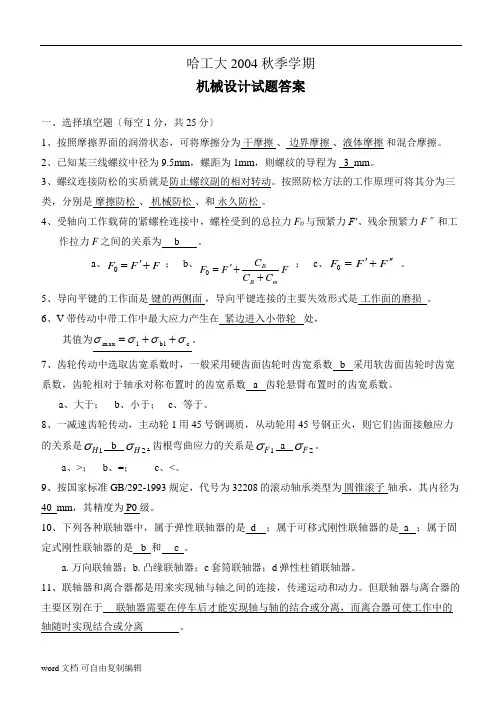

哈工大2004秋季学期 机械设计试题答案一、选择填空题〔每空1分，共25分〕1、按照摩擦界面的润滑状态，可将摩擦分为 干摩擦 、 边界摩擦 、液体摩擦 和混合摩擦。

2、已知某三线螺纹中径为9.5mm ，螺距为1mm ，则螺纹的导程为 3 mm 。

3、螺纹连接防松的实质就是防止螺纹副的相对转动。

按照防松方法的工作原理可将其分为三类，分别是 摩擦防松 、 机械防松 、和 永久防松 。

4、受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F 0与预紧力F′、残余预紧力F 〞和工作拉力F 之间的关系为 b 。

a 、F F F +'=0 ；b 、FC C C F F mB B ++'=0 ； c 、F F F ''+'=0 。

5、导向平键的工作面是 键的两侧面 ，导向平键连接的主要失效形式是 工作面的磨损 。

6、V 带传动中带工作中最大应力产生在 紧边进入小带轮 处，其值为c b11max σσσσ++=。

7、齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数 b 采用软齿面齿轮时齿宽系数，齿轮相对于轴承对称布置时的齿宽系数 a 齿轮悬臂布置时的齿宽系数。

a 、大于；b 、小于；c 、等于。

8、一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是1H σ b 2H σ, 齿根弯曲应力的关系是1F σ a 2F σ。

a 、>；b 、=；c 、<。

9、按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为 圆锥滚子 轴承，其内径为 40 mm ，其精度为 P0 级。

10、下列各种联轴器中，属于弹性联轴器的是 d ；属于可移式刚性联轴器的是 a ；属于固定式刚性联轴器的是 b 和 c 。

a. 万向联轴器；b. 凸缘联轴器；c 套筒联轴器；d 弹性柱销联轴器。

11、联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。

《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。

2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。

3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。

4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。

5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。

二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。

2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。

3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。

4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。

速度影像和加速度影像原理只适用 于 同一构件 。

5、当机械的效率0≤η时，机构则发生 自锁 。

三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。

各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。

试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。

哈工程机械原理题库一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分）1、Ⅱ级机构的自由度不能大于2；（）2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。

（）3、当凸轮机构的压力角过大时，机构易出现自锁现象。

（）4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高；（）5、棘轮机构和槽轮机构都是间歇运动机构。

（）1、机构中与机架相联的每个主动件相对机架可以有两个以上的独立运动。

（）2、摆动导杆机构中的导杆一定具有急回特性（曲柄为原动件）。

（）3、直动从动件盘形凸轮机构可以用增大基圆半径的方法减小其推程压力角。

（）4、与标准齿轮相比，负变位齿轮的分度圆变大。

（）5、标准直齿圆柱齿轮外啮合时，只能有1对轮齿啮合。

（）1、机构是具有确定运动的运动链。

（）2、直动从动件盘形凸轮机构中进行合理偏置是为了减小推程压力角和回程压力角。

（）3、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（）4、用成形铣刀加工渐开线直齿圆柱齿轮时，一定会发生根切现象。

（）5、直齿圆锥齿轮的标准模数是指中间截面的模数；（）二、单项选择题（每小题2分，共10分）1、在铰链四杆机构中，取（）杆作为机架，则可得到双摇杆机构。

A ．最短杆； B ．最短杆的对边； C ．最长杆； D ．连杆2、下列为空间齿轮机构的是（）机构。

A ．圆锥齿轮；B ．人字齿轮； C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮3、表征蜗杆传动的参数和几何尺寸关系的平面应为（）。

A ．轴面；B ．端面；C ．中间平面；D ．法面4、在机构中原动件数目（）机构自由度时，该机构具有确定的运动。

A ．小于；B ．等于；C ．大于；D ．大于等于5、作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（）。

A ．0=v ，0=a ； B ．0≠v ，0=a ； C ．0=v ，0≠a ； D ．0≠v ，0≠a 。

1、平面连杆机构是由若干构件和（）组成的平面机构。

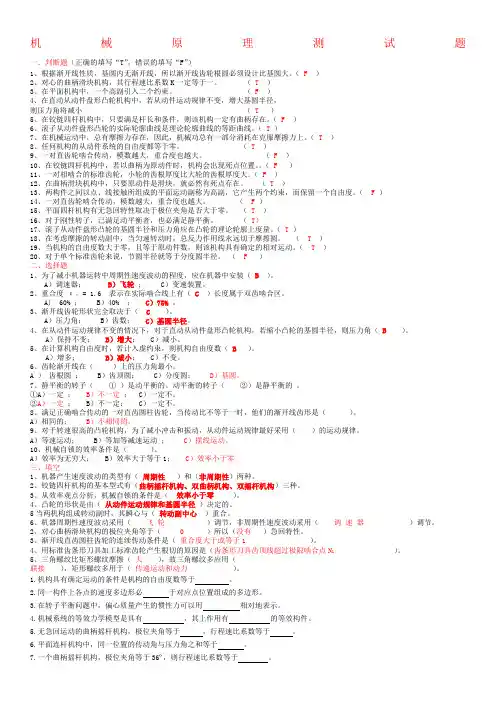

机械原理测试题一．判断题（正确的填写“T”，错误的填写“F”）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆必须设计比基圆大。

（F）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（T）3、在平面机构中，一个高副引入二个约束。

（F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（F）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（T）7、在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（T）8、任何机构的从动件系统的自由度都等于零。

（T）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（F）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（ F ）12、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（ T ）13、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（ F）14、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）15、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（T）16、对于刚性转子，已满足动平衡者，也必满足静平衡。

（T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（T）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（T）19、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（T）20、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（F）二、选择题1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。

郛⅛黑■羹叵出世堂K ∙M窸⅛黑“曲师”“敦A O 塞基“质信 送热网H 第定“除坡 轴)鼎⅛⅛卿(a)张S痂卦 脓#卦O T O Z科目 九械原取 试卷类型 考试班理21、凸轮机构中，基圆半任越小，凸轮机构的压力角 ___ 。

A 、越大B 、越小C 、不变22、如图3所示轮系，该轮系的自由度是 ___ 。

A 、-1B 、1 Cx 2 D 、O23、渐开线标准直齿圆柱齿轮，分度圆上的齿厚 ____ 齿槽宽。

A 、等于B 、小于C 、大于D 、二者无关24、负变位渐开线宜齿圆柱齿轮,分度网上的齿厚 ______ 齿槽宽。

A 、大于B 、小于C 、等于D 、二者无关25、如图3所示轮系，已知齿轮1和齿轮2的齿数相等,行星架H 转1圈，行星轮1四、(12分)在图示钱链四杆机构中，已知砧=5Omm 、∕cι>=35mm. ∕ad = 30 mm, AD 为机架，并且：1、若此机构为曲柄摇杆机构, 且AB 为曲柄，求∕AB 的最大值；2、若此机构为双摇杆机构， 且AB 为最短杆，试确定∕ab 的取值范围.五、《15分)图示为一凸轮机构，凸轮的实际廊线为一个圆，要求:I 、说出该凸轮机构的名称；2、在图上画出凸轮的理论现线、偏距圆、基圆并标出基 圆半径大；3、标出在。

点接触时凸轮机构的压力角a 和从动件在。

六、(14分)在图示轮系中，已知各轮齿数为：Zi= 20, Z 2= 40,Z 31=IOO, 口 = 40, Z 5 =20,齿轮 5 的转速“s = 600r∕min,转 向如图所示，求齿轮1的转速小的大小，并确定其与齿轮 5的转向关系。

七、(12分)在某项技术革新中需要采用一对外啮合圆柱齿轮传动，其中心距为144mm,传动比为2。

目前零件库房中存有四种现成的齿轮，已知它们都是国产的正常齿制 渐开线标准齿轮，压力角都是20°。

这四种齿轮的齿数Z 和齿顶01直径d “分别为:(1) ∑∣=24, ⅛∣=104mm: (2) Z2=48, d"?=25Omn1； (3) zj=48f d“a=20Omn1： (4)入=47, dz=196mm°试分析能否从这四种齿轮中选出符合要求的一对齿轮来？然⅛黑D ∙r ∙隼叵B世逑E M H耶⅛堞 然⅛‹ “中卦 "8毂，ZO≡1A淳正型H鬟三“般建轴)鼎⅛⅛卿(⅛)张S痂卦 脓#卦OTOZ点时从动件的位移s,问答题（每小题3分，共12分）1、m l = m2↑a x = a2;不一定能。

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2； 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。

3、当凸轮机构的压力角过大时，机构易出现自锁现象。

4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高； 5、棘轮机构和槽轮机构都是间歇运动机构。

二、单项选择题（每小题2分，共10分）1、在铰链四杆机构中，取（ ）杆作为机架，则可得到双摇杆机构。

A ．最短杆；B ．最短杆的对边；C ．最长杆；D ．连杆 2、下列为空间齿轮机构的是（ ）机构。

A ．圆锥齿轮；B ．人字齿轮；C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ ）。

A ．轴面；B ．端面；C ．中间平面；D ．法面4、在机构中原动件数目（ ）机构自由度时，该机构具有确定的运动。

A ．小于；B ．等于；C ．大于；D ．大于等于5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ ）。

A ．0=v ，0=a ；B ．0≠v ，0=a ；C ．0=v ，0≠a ；D ．0≠v ，0≠a 。

三、填空题（每小题2分，共10分）1、为使凸轮机构结构紧凑，应选择较小的基圆半径，但会导致压力角_______ 。

2、构件是________的单元，而零件是制造的单元。

3、在摆动导杆机构中，导杆摆角 30ψ=，其行程速度变化系数K 的值为_______。

4、在周转轮系中，兼有_______的齿轮称为行星轮。

5、平面定轴轮系传动比的大小等于_______ 。

四、分析简答题（40分）1、（10分）计算图示机构的自由度。

确定机构所含杆组的数目和级别，并判定机构的级别。

机构中的原动件如图所示。

2、（10分）图示铰链四杆机构中，所标数字代表杆长，单位为cm 。

试求： 1）通过计算判断该机构属于铰链四杆机构中的何种类型；2）欲使该机构为曲柄摇杆机构，现调整AB 杆长，试确定出AB 杆长的取值范围。

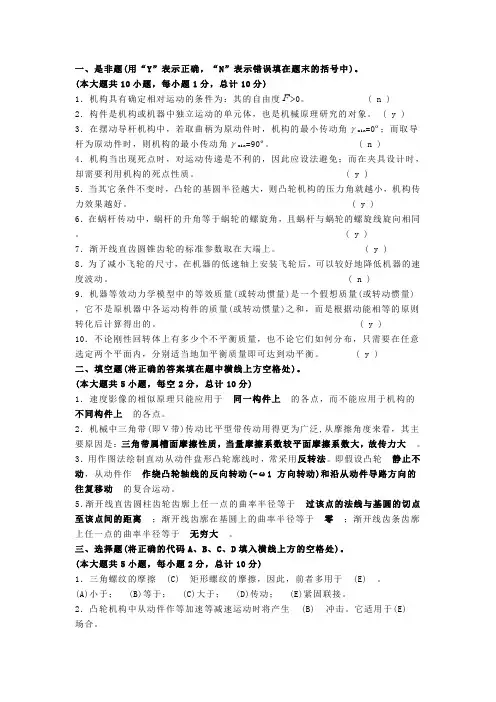

一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y )二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。

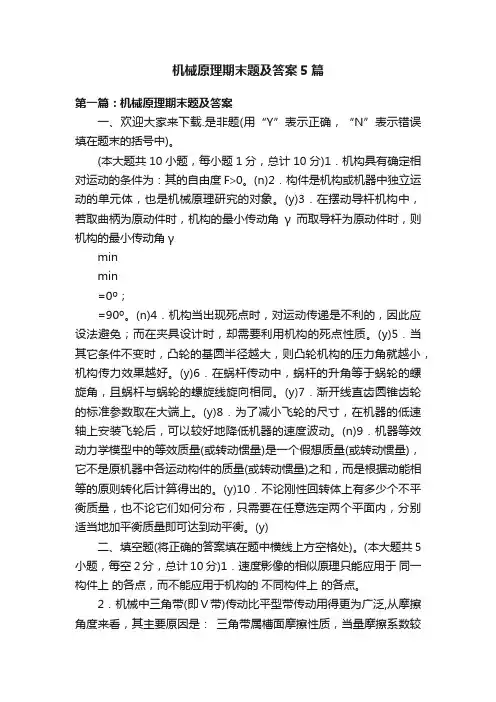

机械原理期末题及答案5篇第一篇：机械原理期末题及答案一、欢迎大家来下载.是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

(n)2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

(y)3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γ而取导杆为原动件时，则机构的最小传动角γminmin=0º；=90º。

(n)4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

(y)5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

(y)6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

(y)7．渐开线直齿圆锥齿轮的标准参数取在大端上。

(y)8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

(n)9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

(y)10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

(y)二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

BC=40,CD=60,AD=60,AD为机架，该机构是:3．在四杆机构中AB=40,曲柄摇杆机构。

4．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

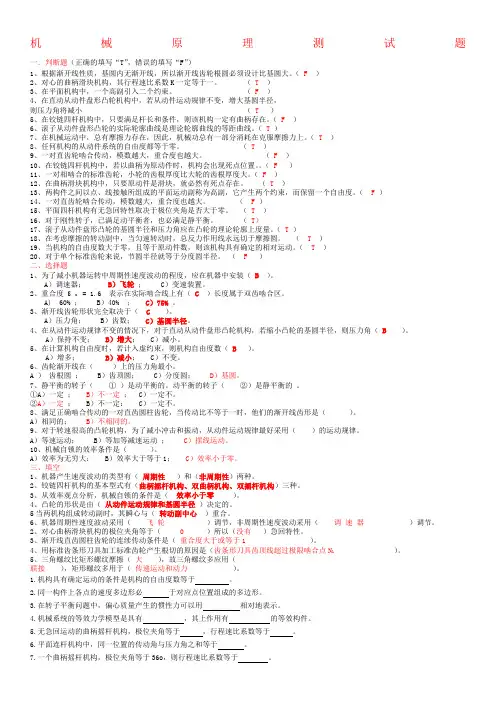

机械原理测试题一．判断题（正确的填写“T”，错误的填写“F”）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆必须设计比基圆大。

（F）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（T）3、在平面机构中，一个高副引入二个约束。

（F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（F）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（T）7、在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（T）8、任何机构的从动件系统的自由度都等于零。

（T）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（F）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（ F ）12、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（ T ）13、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（ F）14、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）15、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（T）16、对于刚性转子，已满足动平衡者，也必满足静平衡。

（T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（T）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（T）19、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（T）20、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（F）二、选择题1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。

（完整版）机械原理期末题库（附答案）(完整版)机械原理期末题库(附答案)机械原理期末题库（本科类）一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

哈尔滨工程大学试卷考试科目：机械原理（闭卷部分）1、Ⅱ级机构的自由度数不应大于2。

（×）2、基本杆组自由度数等于原动件数。

（×）3、双摇杆机构的机架不能是最短件。

（×）4、标准直齿圆柱齿轮外啮合传动中，不能同时有3对轮齿啮合。

（√）20。

（×）5、标准斜齿轮的端面压力角等于06、与标准斜齿轮相比，正变位齿轮的齿距变大。

（×）7、行程速度变化系数K的最小值是零。

（×）8、盘状凸轮基圆上，至少有一点是在凸轮廓线上。

（√）9、具有转动副的机构中，若生产阻力加大，则摩擦圆半径加大。

（×）10、等效质量大小与等效件速度大小成反比。

（×）二、（30分）解答下列各题1、（4分）计算图示机构的自由度。

解：F＝3×6－2×8=2<2分> <2分>2、（4分）图示凸轮机构中原动件凸轮是一个偏心圆盘，图示为初始位置。

作图标出当从动杆与凸轮在B点接触时，凸轮转角ϕ及B点处压力角α。

解：φ：<2分> α：<2分>3、（9分）图示斜面中，滑块受铅垂向下力Q 及与斜面平行力F 。

斜面倾角为λ，滑块与斜面间摩擦系数f 及Q 已确定。

求滑块匀速上升及匀速下降时，该斜面效率表达式各是什么？解：F=Qsin λ+ f Qcos λ F 0= Qsin λ <3分>η = sin λ/（ sin λ+ f cos λ） <3分> η= （sin λ－fcos λ）/sin λ <3分> ＜3×3=9分＞ 4、（4分）图示铰链四杆机构中，所标数字代表杆长，单位为cm 。

若使该机构为双曲柄机构，试确定AD 杆长的取值范围。

解：0﹤ AD ≦20 <4分>5、（9分）国产正常齿标准直齿圆柱齿轮外啮合，已知：mmd 35.1501b =，mmd a 2562=，5.1i 12=，又知1*=a h ，25.0*=c ，α=20°，求：1d 、m 、和b1p解：d 1= d b /cos α=160mm <3分> 依ｄa1 =i 12 d 1+２h *m 得m=8mm <3分>p b =πmcos α=23．62 mm <3分> ＜3×3=9分＞哈尔滨工程大学试卷考试科目 ： 机械原理 （开卷部分）三、（16分）图示轴类转子中，知两端面A 及B 上分别有不平衡质量A m 、B m ，方位如图。

哈尔滨工业大学《机械原理》期末考试试题与答案第一篇：哈尔滨工业大学《机械原理》期末考试试题与答案机械原理期末考试试题与答案一、问答题（15分）1．什么是连杆机构的压力角、传动角？（2分）答：不考虑运动副中的摩擦力、构件的惯性力，运动副中力的作用线与受力点速度方向所夹的锐角称为压力角，压力角的余角称为传动角。

2．什么是基本杆组？机构的组成原理是什么？（2分）答：机构中，结构最简单、不可再分的、自由度为零的构件组称为基本杆组。

任一机构都可以看作是由若干个基本杆组依次连接于原动件和机架上所组成的，这就是机构的组成原理。

3．常用的间歇运动机构有几种？其主动件与从动件的运动转换各有什么特点？（2分）答：常用的间歇运动机构有：棘轮机构、槽轮机构和不完全齿轮机构。

棘轮机构把一个往复摆动转换为间歇单向转动；槽轮机构把一个连续单向转动转换为间歇单向转动；不完全齿轮机构把一个连续单向转动转换为间歇单向转动。

4．什么是槽轮机构的运动系数？（2分）答：槽轮的运动时间与拨盘的运动时间的比值称为槽轮机构的运动系数。

5．通常，机器的运转过程分为几个阶段？各阶段的特征是什么？（3分）答：机器的运转过程分为三个阶段：启动阶段，稳定运转阶段和停车阶段。

启动阶段的特点：原动件速度由零上升到稳定运转速度，系统驱动力所做的功大于阻抗力所消耗的功。

稳定运转阶段的特点：在一个周期内，系统驱动力所做的功等于阻抗力所消耗的功。

停车阶段的特点：系统驱动力所做的功小于于阻抗力所消耗的功，原动件速度由稳定运转速度下降为零。

6．利用飞轮进行机器的周期性速度波动调节时，飞轮一般安装在高速轴还是低速轴上？为什么？（2分）答：安装在高速轴上。

这样可以使飞轮的质量减小。

（2分）7．平行轴外啮合斜齿圆柱齿轮的正确啮合条件是什么？答：模数相等、压力角相等、螺旋角大小相等旋向相反。

二、下图机构中，已知JK//LM//NO，并且JK=LM=NO，EG=GH=FG，EF⊥FH，求该机构的自由度。
