大工19秋《机械原理》期末考试复习题

机械原理考试复习题一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

30.为减小凸轮机构的压力角，可采取的措施有和。

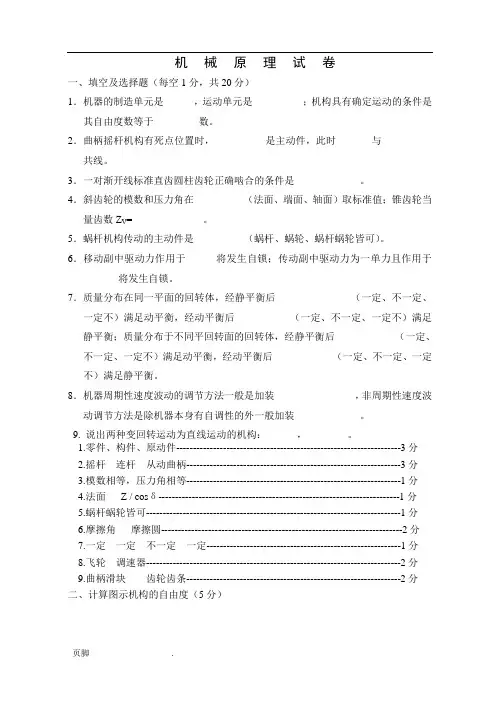

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。

2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。

3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。

4．斜齿轮的模数和压力角在__________（法面、端面、轴面）取标准值；锥齿轮当量齿数Z V=______________。

5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。

6．移动副中驱动力作用于______将发生自锁；传动副中驱动力为一单力且作用于_______将发生自锁。

7．质量分布在同一平面的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。

8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。

9. 说出两种变回转运动为直线运动的机构：______，_______。

1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

机械原理测试题一．判断题（正确的填写“T”，错误的填写“F”）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆必须设计比基圆大。

（F）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（T）3、在平面机构中，一个高副引入二个约束。

（F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（F）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（T）7、在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（T）8、任何机构的从动件系统的自由度都等于零。

（T）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（F）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（ F ）12、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（ T ）13、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（ F）14、一对直齿轮啮合传动，模数越大，重合度也越大。

（F）15、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（T）16、对于刚性转子，已满足动平衡者，也必满足静平衡。

（T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（T）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（T）19、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（T）20、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（F）二、选择题1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。

机械原理复习题(1)(共8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、选择填空题：（1）机构具有确定运动的条件是 B 。

A．机构的自由度大于零；B．机构的自由度大于零且自由度数等于原动件数；C．机构的自由度大于零且自由度数大于原动件数； D．前面的答案都不对（2）平面四杆机构中，是否存在死点，取决于 B 是否与连杆共线。

A．主动件 B．从动件 C．机架 D．摇杆（3）考虑摩擦的转动副，不论轴颈在加速、等速、减速不同状态下运转，其总反力的作用线 C 切于摩擦圆。

A．都不可能 B．不全是 C．一定都 D．不确定（4） C 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆 C．摆动平底推杆 D．摆动滚子推杆（5）下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）（6）渐开线在基圆上的压力角为 B 。

°°°°（7）两轴交错角∑=90°的蜗杆传动中，蜗杆与蜗轮的螺旋线旋向必须C 。

A相反B相异 C 相同 D相对（8）渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿轮 C 上的压力角。

A．基圆 B.齿顶圆 C.分度圆 D齿根圆（9）平行轴外啮合斜齿圆柱齿轮机构的正确啮合条件是 m n1=m n2，ɑn1=ɑn2，1=-2。

（10）当两构件组成转动副时，其速度瞬心在转动副中心处；组成移动副时其速度瞬心在垂直于导路方向的无穷远处；组成兼有相对滚动和滑动的平面高副时，其速度瞬心在过接触点所做的公法线处。

（1）两个构件在多处接触构成移动副，各接触处两构件相对移动的方向 A 时，将引入虚约束。

A．相同、相平行； B．不重叠； C．相反； D．交叉（2）在设计铰链四杆机构时，应使最小传动角γmin B 。

《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。

2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。

3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。

4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。

5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。

二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。

2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。

3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。

4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。

速度影像和加速度影像原理只适用 于 同一构件 。

5、当机械的效率0≤η时，机构则发生 自锁 。

三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。

各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。

试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。

机械原理复习题及答案机械原理复习题及答案机械原理是工程学中的重要基础课程，它涉及到力学、材料学、动力学等多个学科的知识。

掌握机械原理的基本概念和原理，对于理解和应用工程学的其他领域都具有重要意义。

下面，我们将给大家提供一些机械原理的复习题及答案，希望能够帮助大家更好地巩固和理解这门课程的知识。

一、选择题1. 下列哪个是机械原理的基本定律？A. 质点运动定律B. 牛顿第一定律C. 原子力定律D. 热力学第一定律答案：B2. 在力的作用下，物体的加速度与作用力成正比，与物体质量成反比。

这是由下列哪个定律推导出来的？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 牛顿万有引力定律答案：B3. 在平衡条件下，物体所受合力的合力矩为零。

这是由下列哪个定律推导出来的？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 力矩定律答案：D4. 下列哪个是机械原理中的基本力学量？A. 力B. 能量C. 功D. 热量答案：A5. 下列哪个是机械原理中的基本力学定律？A. 质点运动定律B. 能量守恒定律C. 动量守恒定律D. 热力学第一定律答案：A二、填空题1. 牛顿第二定律的数学表达式是__________。

答案：F = ma2. 力矩的数学表达式是__________。

答案：M = Fd3. 力的单位是__________。

答案：牛顿（N）4. 功的单位是__________。

答案：焦耳（J）5. 动量的单位是__________。

答案：千克·米/秒（kg·m/s）三、简答题1. 什么是机械原理中的平衡条件？请举例说明。

答：在机械原理中，平衡条件是指物体所受合力的合力矩为零的状态。

例如，当一个物体在水平面上静止时，它所受的重力和支持力的合力矩为零，这就是平衡条件。

2. 什么是机械原理中的力矩？它有什么作用？答：力矩是指力对物体产生的转动效应。

它的大小等于力与力臂的乘积。

力矩的作用是使物体发生转动或保持平衡。

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。

2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。

3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。

4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。

5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。

6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。

7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。

8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。

9. 说出两种变回转运动为直线运动的机构：______，_______。

1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

机械原理考试复习题一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

30.为减小凸轮机构的压力角，可采取的措施有和。

郛⅛黑■羹叵出世堂K ∙M窸⅛黑“曲师”“敦A O 塞基“质信 送热网H 第定“除坡 轴)鼎⅛⅛卿(a)张S痂卦 脓#卦O T O Z科目 九械原取 试卷类型 考试班理21、凸轮机构中，基圆半任越小，凸轮机构的压力角 ___ 。

A 、越大B 、越小C 、不变22、如图3所示轮系，该轮系的自由度是 ___ 。

A 、-1B 、1 Cx 2 D 、O23、渐开线标准直齿圆柱齿轮，分度圆上的齿厚 ____ 齿槽宽。

A 、等于B 、小于C 、大于D 、二者无关24、负变位渐开线宜齿圆柱齿轮,分度网上的齿厚 ______ 齿槽宽。

A 、大于B 、小于C 、等于D 、二者无关25、如图3所示轮系，已知齿轮1和齿轮2的齿数相等,行星架H 转1圈，行星轮1四、(12分)在图示钱链四杆机构中，已知砧=5Omm 、∕cι>=35mm. ∕ad = 30 mm, AD 为机架，并且：1、若此机构为曲柄摇杆机构, 且AB 为曲柄，求∕AB 的最大值；2、若此机构为双摇杆机构， 且AB 为最短杆，试确定∕ab 的取值范围.五、《15分)图示为一凸轮机构，凸轮的实际廊线为一个圆，要求:I 、说出该凸轮机构的名称；2、在图上画出凸轮的理论现线、偏距圆、基圆并标出基 圆半径大；3、标出在。

点接触时凸轮机构的压力角a 和从动件在。

六、(14分)在图示轮系中，已知各轮齿数为：Zi= 20, Z 2= 40,Z 31=IOO, 口 = 40, Z 5 =20,齿轮 5 的转速“s = 600r∕min,转 向如图所示，求齿轮1的转速小的大小，并确定其与齿轮 5的转向关系。

七、(12分)在某项技术革新中需要采用一对外啮合圆柱齿轮传动，其中心距为144mm,传动比为2。

目前零件库房中存有四种现成的齿轮，已知它们都是国产的正常齿制 渐开线标准齿轮，压力角都是20°。

这四种齿轮的齿数Z 和齿顶01直径d “分别为:(1) ∑∣=24, ⅛∣=104mm: (2) Z2=48, d"?=25Omn1； (3) zj=48f d“a=20Omn1： (4)入=47, dz=196mm°试分析能否从这四种齿轮中选出符合要求的一对齿轮来？然⅛黑D ∙r ∙隼叵B世逑E M H耶⅛堞 然⅛‹ “中卦 "8毂，ZO≡1A淳正型H鬟三“般建轴)鼎⅛⅛卿(⅛)张S痂卦 脓#卦OTOZ点时从动件的位移s,问答题（每小题3分，共12分）1、m l = m2↑a x = a2;不一定能。

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2； 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。

3、当凸轮机构的压力角过大时，机构易出现自锁现象。

4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高； 5、棘轮机构和槽轮机构都是间歇运动机构。

二、单项选择题（每小题2分，共10分）1、在铰链四杆机构中，取（ ）杆作为机架，则可得到双摇杆机构。

A ．最短杆；B ．最短杆的对边；C ．最长杆；D ．连杆 2、下列为空间齿轮机构的是（ ）机构。

A ．圆锥齿轮；B ．人字齿轮；C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ ）。

A ．轴面；B ．端面；C ．中间平面；D ．法面4、在机构中原动件数目（ ）机构自由度时，该机构具有确定的运动。

A ．小于；B ．等于；C ．大于；D ．大于等于5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ ）。

A ．0=v ，0=a ；B ．0≠v ，0=a ；C ．0=v ，0≠a ；D ．0≠v ，0≠a 。

三、填空题（每小题2分，共10分）1、为使凸轮机构结构紧凑，应选择较小的基圆半径，但会导致压力角_______ 。

2、构件是________的单元，而零件是制造的单元。

3、在摆动导杆机构中，导杆摆角 30ψ=，其行程速度变化系数K 的值为_______。

4、在周转轮系中，兼有_______的齿轮称为行星轮。

5、平面定轴轮系传动比的大小等于_______ 。

四、分析简答题（40分）1、（10分）计算图示机构的自由度。

确定机构所含杆组的数目和级别，并判定机构的级别。

机构中的原动件如图所示。

2、（10分）图示铰链四杆机构中，所标数字代表杆长，单位为cm 。

试求： 1）通过计算判断该机构属于铰链四杆机构中的何种类型；2）欲使该机构为曲柄摇杆机构，现调整AB 杆长，试确定出AB 杆长的取值范围。

一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y )二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。

（完整版）机械原理期末题库（附答案）(完整版)机械原理期末题库(附答案)机械原理期末题库（本科类）一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

湘潭大学2005年下学期2003级机械设计、制造及其自动化专业《机械设计》考试试卷B（考试时间：120分钟；试卷类型：闭卷。

）共4页的齿轮对Pbl>Pb2时，应对进行齿顶修缘。

3、螺栓、螺柱、螺钉的性能等级分为级，螺母的性能等级分为级，选用时，须注意所用螺母的性能等级与其相配螺栓的性能等级。

4、已知某V带传动所传递的功率P=5.5kw,带速V=8.8m/s,紧边拉力R与松边拉力F2的关系为F I=1.5F2O则其有效圆周力Fe为N,紧边拉力为N,松边拉力为N…5、型号为6200/P5的滚动轴承，其类型是轴承，内径为mm,尺寸系列为系列，公差等级为级。

6、在圆柱形螺旋弹簧中，弹性指数C越大，则弹簧的刚度7、工作中只承受弯矩而不承受转矩的轴叫,只承受转矩不承受弯矩的轴叫，同时承受弯矩和转矩的轴叫三、分析与计算题（共40分）1、（10分）在下图所示的蜗杆---斜齿圆柱齿轮传动装置中，已知输入轴I上的右旋蜗杆1的转动方向如图所示。

今欲使轴II上的两轮的轴向力抵消一部分：（1）确定蜗轮2、斜齿圆柱齿轮3、4的螺旋角方向（3分）；（2）在图上标出轴II、III的转动方向（3分）；（3）在图上标出蜗杆1、蜗轮2和斜齿圆柱齿轮3、4的三个分力的方向（4分）。

2、（15分）图示一支架，用四个地脚螺栓（1, 2, 3, 4）固定。

四个螺栓的相互距离如图所示。

支架上受到与水平面成45。

的作用力Q。

Q力作用点距离螺栓对称中心的水平距离为2a,距支架接合面的铅垂距离为2a,试指出哪个螺栓受力最大，并求出该螺栓所受的最大工作载荷。

3、(15分)通过计算，确定图中所示两轴承中寿命较短的轴承的寿命。

已知轴承型号为30312,其基本额定动载荷Cr=101000N, e=0.35；轴承所受径向载荷：Ri=16000N, R2=600N,圆锥齿轮轴向载荷：Fa=1000N,方向如图所示；轴的转速n=980r/min；轴承径向载荷系数和轴向载荷系数为：当A/RMe时，X=l, Y=0；当A/R>e时, X=0.4, Y=1.8；派生轴向力S=R/(2Y),载荷系数fp=l,温度系数£=1。
