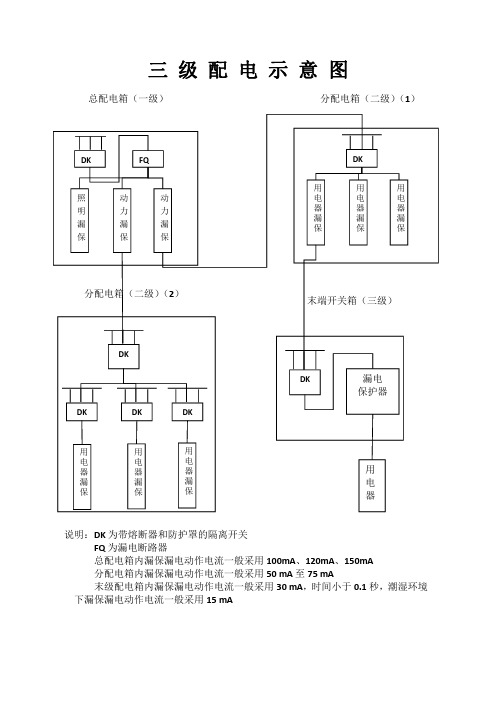

因此 ︐ 三相五线制地线在供电变压器侧和中性线接到一起 ︐ 但进入用户侧后不能当作零线使用 ︐ 否则发生混乱后就与三相四线制无异了︒必须注意︐通常的漏电保护开关或漏电保护器只适用于工频电源 ︐ 对其它电源︐ 如直流电源︑高频电源是不适用的 ︐ 千万不能乱用︒导线面积应通过计算确定（一般铜导线的安全载流量为 5 ~ 8 A / m m 2，铝导线的安全载流量为 3 ~ 5 A / m m2）1、线路由外电变压器低压输出及中性点接地引入到总配电房。
2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。
隔离开关必须选用分断时有明显可见分断点的开关。
3、淡蓝色中性接地线接入到第一级漏电保护器上的接线端。
4、将中性接地线用导线引出到 P E 端子作为保护零线。
5、从第一级漏电保护器 “ N ” 出线端接引到工作零接线端。
6、从第一级总漏电保护器引出相线到多路分路隔离开关。
１、从总配电箱的分配电开关分别引出黄、绿、红（ Ａ、Ｂ、Ｃ ）三相线，淡蓝色工作零线从工作零接线端引出，黄绿双色 Ｐ Ｅ 保护零线从 Ｐ Ｅ 端子引出。
总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。
五线之间架设的安全距离２、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上，淡蓝色的 Ｎ 线接入到漏电保护器的Ｎ端上，通过漏保后接到工作零线端子板。
３、黄绿双色的 Ｐ Ｅ 线接入到保护零端子板 Ｐ Ｅ 板上 ４、从二级分配电箱的总隔离开关引出三相线到漏电保护器。
５、从漏电保护器接线端引出相线到分路隔离开关。
Ｐ Ｅ 线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从 N 板接线端子引出淡蓝色的工作零线,从 P E 板接线端子引出黄绿双色保护零线。
分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零 按规定要求单相开关箱与三相开关箱应分开设置固定式末级开关箱的中心点与地面的垂直距离应为1 . 4 ~ 1 . 6 m移动式末级开关箱其中心与地面的垂直距离宜为 0 . 8 ~ 1 . 6 m。
一内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
四回路配电柜电气系统图八回路配电柜电气系统图二6回路含塔吊回路分配电箱系统图三配电室布置应符合下列要求（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。
（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m。
（三）配电柜侧面的维护通道宽度不小于1m。
（四）配电室的棚顶与地面的距离不低于3m。
（一）固定式配电箱、开关箱箱体中心点与地面垂直距离 1.4~1.6m。
移动式箱体与地面垂直距离0.8~1.6m。
配电箱、开关箱应装设在坚固、稳定的支架上。
（二）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚，并采取隔离措施。
一（一）施工现场操作电工必须经过按国家现行标准考核合格后，持证上岗工作。
（二）各类用电人员必须通过相关安全教育培训和技术交底，掌握安全用电基本知识和所用设备的性能，考核合格后方可上岗工作。
（三）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。
https:///m95401.html（四）临时用电组织设计规定：1）施工现场临时用电设备在5台及以上或设备总容量在50kW及以上的，应编制用电组织设计；否则应制定安全用电和电气防火措施。
二级配电箱接线图
胶盖闸刀100A(HK2)
漏电断路器100A
漏电动作电流75mA，
时间<0.1S
三级配电箱接线图
胶盖闸刀60A 胶盖闸刀60A 胶盖闸刀60A 胶盖闸刀30A
漏电断路器63A 漏电断路器40A 漏电断路器40A 漏电断路器20A 漏电动作电漏电动作电漏电动作电漏电动作电
流30mA时间<0.1S 流30mA时间<0.1S 流30mA时间<0.1S 流30mA时间<0.1S
注：“箱内为左右组合”
配线要求
（照明部分）
注：“箱内为左右组合”
“配线参考动力箱”
附图7—5
三级配电箱平面配置图
（动力部分）
注：“箱内为上下组合”
配线要求
附图7—6
末级开关箱平面配置图
（照明部分）
注：“箱内为上下组合”。
附图1
一级配电箱电气设施及线路布置图
附图2
L3
HR系列熔断隔离开关250 A
L2
Li
---------------------- ---------- N
100 A
HR系列熔断
隔离开关
HR系;
断隔离
40A
DZ1
漏电断路器
100
5LE系列DZ-
开关
380V
HR系?
断隔离
40A
开关
380V
HR系列
断隔离开
20A
熔
:关
220V
HR系列熔
断隔离开
20A
220V
HR系
列
断隔离
20A
开关
220V
PE
A，动作电流
30 mA , 动作电流
时间0.1
5LE系列
漏电断路器
40 A，动作电流30
mA , 动作电流时间
0.1
DZ15LE系列
漏电断路器
40 A，动作电
流30 mA ,
S动作电流时间0.1
D
Z
漏
20
电:
动
DZ1
20
A
DZ'5LE系列
15LE系列
电断路器
A,动作
流15 mA ,
'乍电流时间0.1
5LE系列
I断路器 .，动作
[15 mA ,
:电流时间0.1
S
漏电断路器
20A，动作
电流15 mA ,
动作电流时间0.1
S
二级配电箱电气设施及线路布置图
附图3
三级配电箱电气设施及线路布置图
水电平面布置图。
