TN-S系统定义：三级配电系统总配电箱为一级,分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角,三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电.工业用电采用三相电,如三相交流电动机等.相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V.什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中，把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线（PE）,这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义,相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相,我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到.为什么在电力拖动中大都使用三相(当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时,交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。
而三相用电器呢,除了相反的原理外,三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
又土又木2017-06-2211:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采纳下进下出线,前开门,主母线采纳铜排连结,接触优秀,内带计量系统.安全雅观，防雨箱顶合适野外工作。
二级配电箱就是分派电箱，也叫分箱，一般负责一个供电地区。
二级箱采纳内外门设计，表面喷塑.安全雅观，防雨箱顶合适野外工作。
三级配电箱就是开关箱，只好负责一台设施。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）配电箱配置箱内配置，建议看下《施工现场暂时用电规范》，里面关于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔绝+总断路器或总熔断器；分路：分路隔绝+分路漏电保护开关。
二级要求配置：总路：总隔绝+总路熔断器或断路器；分路：分路隔绝+分路熔断器或断路器。
三级要求配置：隔绝+漏电保护器。
此中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
蒙受雷击或感觉雷击的大电流，可将大批的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设施的分路配电设施处。
一般采纳40KA（限压型）。
第三级：安装在用电设施内部电源部分。
一般采纳20KA或更低（串连式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防备雷击而产生的工频续流，对SPD及其线路的破坏：（2）方便保护、改换SPD；（3）防备因SPD老化，而造成线路故障第一级、第二级一定采纳需采纳塑壳式断路器或熔断器。
第三极可采纳分断能力KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置施工现场的配电系统应设置总配电箱（配电柜）、分派电箱、开关箱推行三级配电，二级漏电保护。

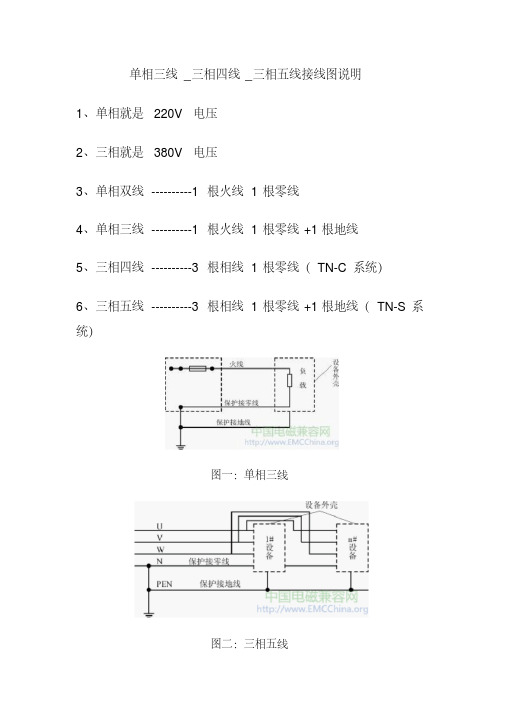

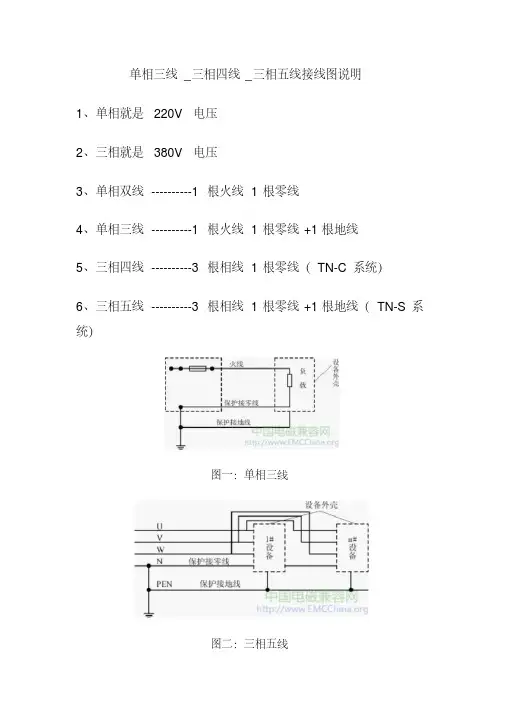

单相三线_三相四线_三相五线接线图说明
1、单相就是220V 电压
2、三相就是380V 电压
3、单相双线----------1根火线1根零线
4、单相三线----------1根火线1根零线+1根地线
5、三相四线----------3根相线1根零线（TN-C系统）
6、三相五线----------3根相线1根零线+1根地线（TN-S系统）
图一：单相三线
图二：三相五线
图三：三相五线制
图四：几种供电方式的区别图五：五线之间架设模式
图六：漏电保护原理
图七：变压器引入线路
图八：线路黄、绿、红接入开关
图九：开关分断明显点
图十：总漏电开关保护引出相线到多路分路隔离开关模式
图十一：配电箱出线开关黄、绿、红（A、B、C）模式图十二：配电箱门与箱体可靠连接作保护接零
图十三：分配电箱的分路隔离开关引出模式图十四：单相开关箱设置模式
图十五：三相开关箱设置模式
图十六：固定式开关箱的中心点与地面要求
图十七：移动式末级开关箱其中心与地面要求
图十八：照明
图十九：动力设备。
