二级三级电箱接线图

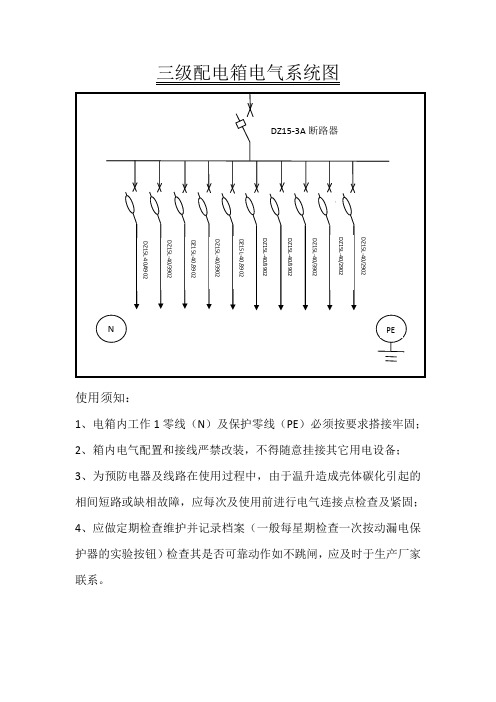

三级配电箱电气系统图
使用须知：
1、电箱内工作1零线（N）及保护零线（PE）必须按要求搭接牢固；
2、箱内电气配置和接线严禁改装，不得随意挂接其它用电设备；
3、为预防电器及线路在使用过程中，由于温升造成壳体碳化引起的相间短路或缺相故障，应每次及使用前进行电气连接点检查及紧固；
4、应做定期检查维护并记录档案（一般每星期检查一次按动漏电保护器的实验按钮）检查其是否可靠动作如不跳闸，应及时于生产厂家联系。

配电箱每日巡查、维修记录表。

施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。

配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。

配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。

配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

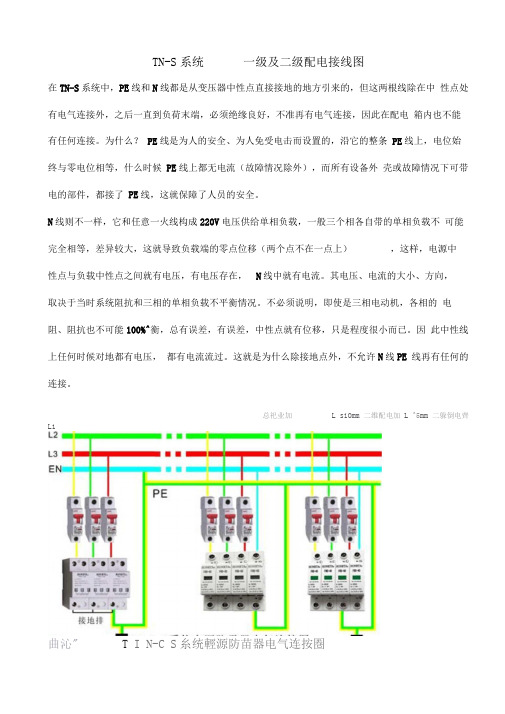

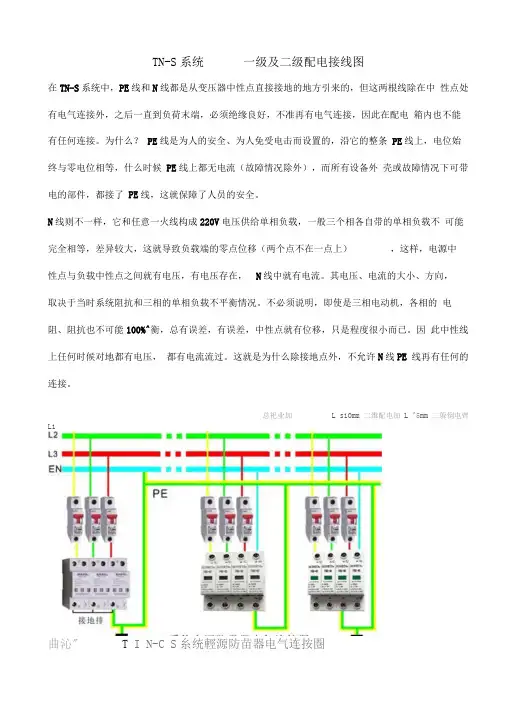

TN-S系统一级及二级配电接线图
在TN-S系统中，PE线和N线都是从变压器中性点直接接地的地方引来的，但这两根线除在中性点处有电气连接外，之后一直到负荷末端，必须绝缘良好，不准再有电气连接，因此在配电箱内也不能有任何连接。

为什么？PE线是为人的安全、为人免受电击而设置的，沿它的整条PE线上，电位始终与零电位相等，什么时候PE线上都无电流（故障情况除外），而所有设备外壳或故障情况下可带电的部件，都接了PE线，这就保障了人员的安全。

N线则不一样，它和任意一火线构成220V电压供给单相负载，一般三个相各自带的单相负载不可能完全相等，差异较大，这就导致负载端的零点位移（两个点不在一点上），这样，电源中
性点与负载中性点之间就有电压，有电压存在，N线中就有电流。

其电压、电流的大小、方向，
取决于当时系统阻抗和三相的单相负载不平衡情况。

不必须说明，即使是三相电动机，各相的电阻、阻抗也不可能100%^衡，总有误差，有误差，中性点就有位移，只是程度很小而已。

因此中性线上任何时候对地都有电压，都有电流流过。

这就是为什么除接地点外，不允许N线PE 线再有任何的连接。

总祀业加L siOmm 二维配电加L ^5mm 二躲倒电齊L1
曲沁" T I N-C S糸统輕源防苗器电气连按圏
一级总配电箱接线图
PE N LI L2 L3
N1
二级分配电箱接线图
