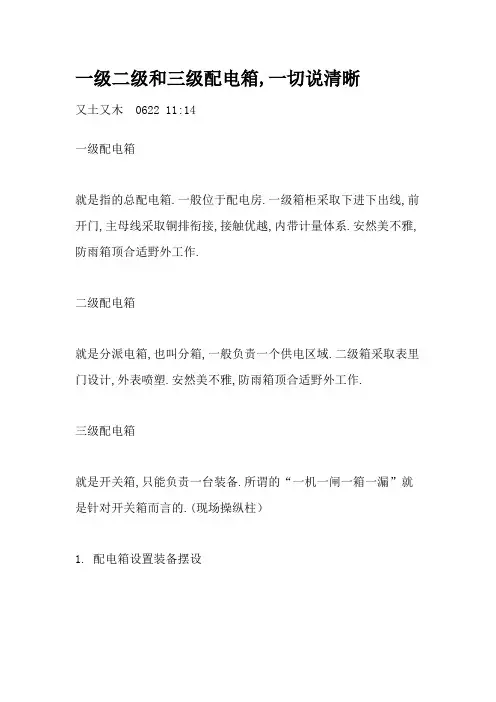

一年级二年级和三年级配电箱The Standardization Office was revised on the afternoon of December 13, 2020一级二级和三级配电箱，统统说清楚又土又木 2017-06-22 11:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。

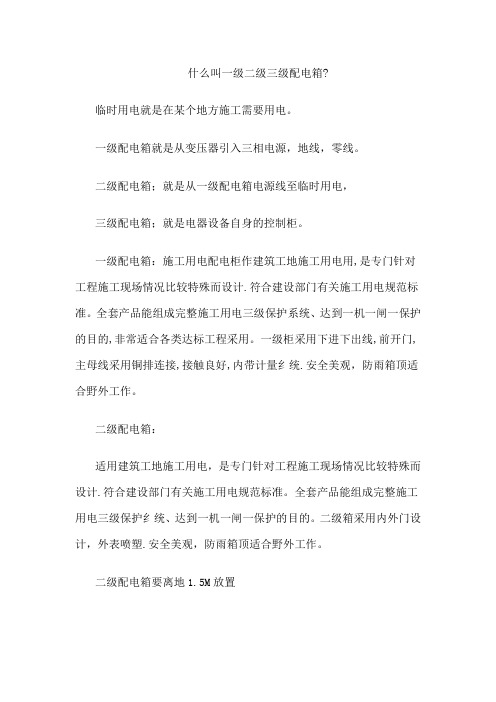

什么叫一级二级三级配电箱?临时用电就是在某个地方施工需要用电。
一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。
一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA 用致命危险。
漏电开关的动作电流是15—30mA目前市内配电用线一般都是4平方的，有点已经用到6平方的。
一级二级和三级配电箱一级二级和三级配电箱，统统说清楚又土又木 2017-06-22 11:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。
第三极可采用分断能力10 KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置2.1 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
2.2 总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。
2.3 配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。
二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。
二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。
整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。
一级柜采用下进下出，正面开门。
主母线由铜排连接，内部有良好的接触和计量系统。
安全美观，防雨箱顶部适合野外作业。
三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。
“两级保护”主要是指采取漏电保护措施。
除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。
“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。
二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。
整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。
副箱采用内外门设计，外部喷塑。
安全美观，防雨箱顶部适合野外作业。
二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。

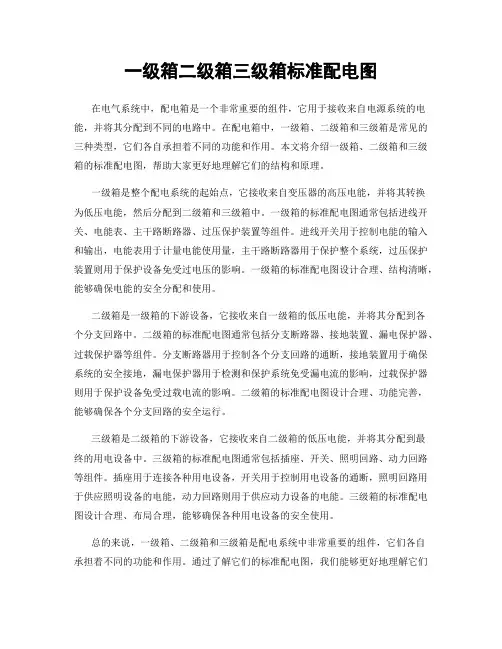

一级箱二级箱三级箱标准配电图在电气系统中，配电箱是一个非常重要的组件，它用于接收来自电源系统的电能，并将其分配到不同的电路中。
在配电箱中，一级箱、二级箱和三级箱是常见的三种类型，它们各自承担着不同的功能和作用。
本文将介绍一级箱、二级箱和三级箱的标准配电图，帮助大家更好地理解它们的结构和原理。
一级箱是整个配电系统的起始点，它接收来自变压器的高压电能，并将其转换为低压电能，然后分配到二级箱和三级箱中。
一级箱的标准配电图通常包括进线开关、电能表、主干路断路器、过压保护装置等组件。
进线开关用于控制电能的输入和输出，电能表用于计量电能使用量，主干路断路器用于保护整个系统，过压保护装置则用于保护设备免受过电压的影响。
一级箱的标准配电图设计合理、结构清晰，能够确保电能的安全分配和使用。
二级箱是一级箱的下游设备，它接收来自一级箱的低压电能，并将其分配到各个分支回路中。
二级箱的标准配电图通常包括分支断路器、接地装置、漏电保护器、过载保护器等组件。
分支断路器用于控制各个分支回路的通断，接地装置用于确保系统的安全接地，漏电保护器用于检测和保护系统免受漏电流的影响，过载保护器则用于保护设备免受过载电流的影响。
二级箱的标准配电图设计合理、功能完善，能够确保各个分支回路的安全运行。
三级箱是二级箱的下游设备，它接收来自二级箱的低压电能，并将其分配到最终的用电设备中。
三级箱的标准配电图通常包括插座、开关、照明回路、动力回路等组件。
插座用于连接各种用电设备，开关用于控制用电设备的通断，照明回路用于供应照明设备的电能，动力回路则用于供应动力设备的电能。
三级箱的标准配电图设计合理、布局合理，能够确保各种用电设备的安全使用。
总的来说，一级箱、二级箱和三级箱是配电系统中非常重要的组件，它们各自承担着不同的功能和作用。
通过了解它们的标准配电图，我们能够更好地理解它们的结构和原理，从而确保配电系统的安全运行。
希望本文能够对大家有所帮助，谢谢阅读！。
一级箱二级箱三级箱标准配电图
一级箱、二级箱、三级箱标准配电图是指在电力系统中，用来保护和分配电能的一种重要设备。
它们在电力系统中起着至关重要的作用，能够有效地保障电力系统的正常运行和安全稳定。
本文将对一级箱、二级箱、三级箱标准配电图进行详细介绍，以帮助读者更好地理解和应用这些设备。
一级箱是电力系统中的主要配电设备，通常安装在变电站或发电厂内。
它主要用于将高压电能转变为低压电能，以供给工业、商业和居民用电。
一级箱通常包括断路器、隔离开关、电流互感器等设备，用来确保电能的安全分配和传输。
二级箱是一级箱的下游设备，通常安装在工业厂区或大型商业建筑内。
它主要用于将低压电能再次分配到各个用电设备中，以满足不同用电设备的需求。
二级箱通常包括熔断器、接触器、电能表等设备，用来确保电能的精确分配和计量。
三级箱是二级箱的下游设备，通常安装在各个用电设备的附近。
它主要用于将电能进一步分配到具体的用电设备中，以满足各个用电设备的具体需求。
三级箱通常包括插座、开关、保护装置等设备，用来确保电能的安全使用和控制。
在实际应用中，一级箱、二级箱、三级箱标准配电图需要严格按照相关标准和规范进行设计、安装和维护。
只有这样，才能确保电力系统的安全稳定运行，避免因电力故障而造成的损失和事故。
总的来说，一级箱、二级箱、三级箱标准配电图在电力系统中起着至关重要的作用，它们是电力系统中不可或缺的重要设备。
通过本文的介绍，相信读者对这些设备有了更深入的了解，能够更好地应用于实际工作中，确保电力系统的安全稳定运行。
一级二级和三级配电箱一级二级和三级配电箱，统统说清楚又土又木 2017-06-22 11:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。
第三极可采用分断能力10 KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置2.1 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
又土又木2017-06-2211:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采纳下进下出线,前开门,主母线采纳铜排连结,接触优秀,内带计量系统.安全雅观，防雨箱顶合适野外工作。
二级配电箱就是分派电箱，也叫分箱，一般负责一个供电地区。
二级箱采纳内外门设计，表面喷塑.安全雅观，防雨箱顶合适野外工作。
三级配电箱就是开关箱，只好负责一台设施。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）配电箱配置箱内配置，建议看下《施工现场暂时用电规范》，里面关于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔绝+总断路器或总熔断器；分路：分路隔绝+分路漏电保护开关。
二级要求配置：总路：总隔绝+总路熔断器或断路器；分路：分路隔绝+分路熔断器或断路器。
三级要求配置：隔绝+漏电保护器。
此中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
蒙受雷击或感觉雷击的大电流，可将大批的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设施的分路配电设施处。
一般采纳40KA（限压型）。
第三级：安装在用电设施内部电源部分。
一般采纳20KA或更低（串连式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防备雷击而产生的工频续流，对SPD及其线路的破坏：（2）方便保护、改换SPD；（3）防备因SPD老化，而造成线路故障第一级、第二级一定采纳需采纳塑壳式断路器或熔断器。
第三极可采纳分断能力KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置施工现场的配电系统应设置总配电箱（配电柜）、分派电箱、开关箱推行三级配电，二级漏电保护。
