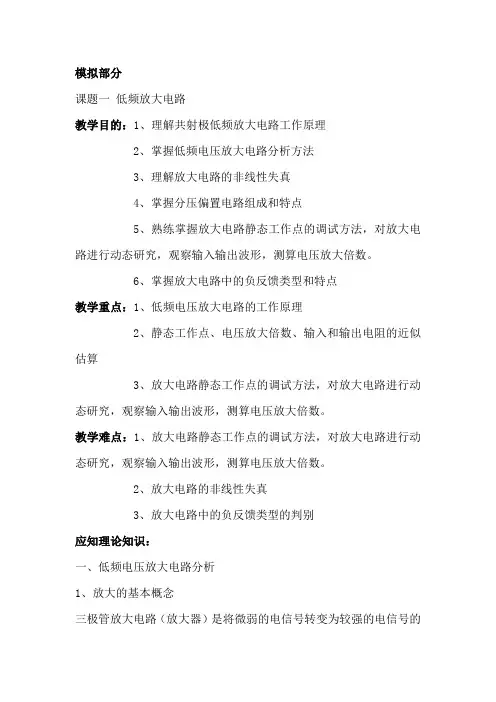

模拟电路技术基础实验讲义一、 实验目的1、熟悉电子元器件，练习检测三极管的方法。
2、掌握放大器静态工作点的测试方法和其对放大器性能的影响。
3、学习测量放大电路Q 点及交流参数Av ，Ri ，R 。
的方法。
4、学习放大器的动态性能，观察信号输出波形的变化。
二、 实验仪器1、双宗示波器2、信号发生器3、数字万用表 三、 预习要求1、能正确使用示波器、信号发生器及数字万用表。
2、熟练三极管特性测试及单管放大电路工作原理。
3、比较三种组态的基本性能的相同点和不同点。

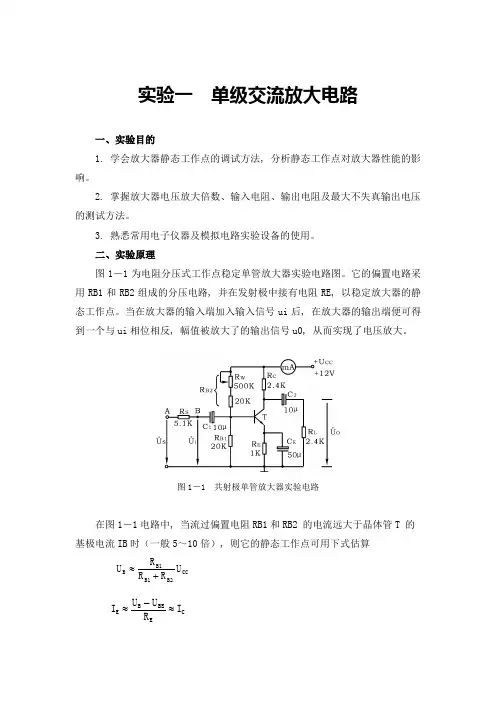

四、 实验内容１、 实验电路(a)Vcc(+12v)V。

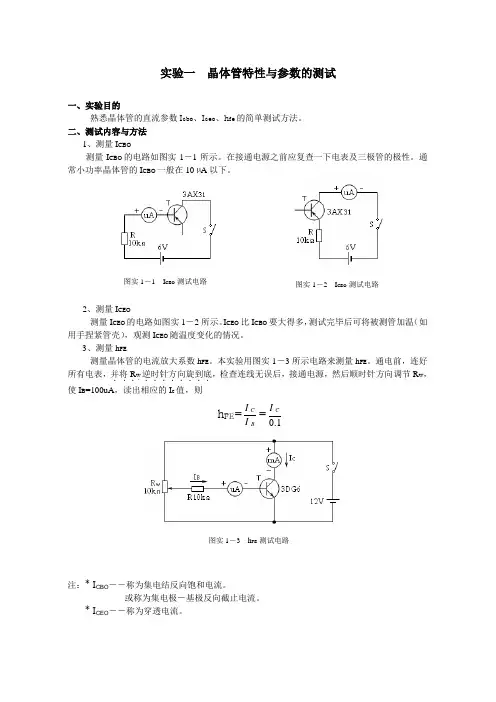

(c)（１）用万用表判断三极管Ｖ的极性及好坏，估测三极管的β值。
（２）分别先后按图（a）接好电路，调Rb到最大位置。
（３）仔细检查后，送出，观察有无异常现象。
２、静态调整调整Rp使Ve＝2.2V计算并测量填表表一３、动态研究（１）将信号调到f=1KHz 幅值为3mV 接Vi观察Vi和V。
端波形，并比较相位，测出相位差。
（２）信号源频率不变，逐渐加大幅度，观察V。
不失真时的最大值并填表。
表二 放大倍数测量计算数据表(3)保持Vi=5mv 不变，放大器接负载RL ，改变RL 数值的情况下测量，并将计算值填表（4）保持Vi=5mv 不变，增大和减小Rp 。
观察V 。
波形变化。
测量并填入表4。
注意：若失真观察不明显，可以调节Vi 幅值重新观察。
4。
放大器输入、输出电阻（３） 输入电阻测量在输入端串接一个５.1K 电阻。
如图测量Vs 与Vi 。
计算ri（４） 输出电阻测量在输出端接入可调电阻作为负载。
如图选择合适的Rl值，使放大器输出不失真。
测量有负载和空载时的r。
，即可计算r0将上述测量及计算结果填入表５中表５４、将电路换为图b、图c。
分别重复上述实验。
作记录。
５、根据图a、图b、图c、的测算结果填表五、实验报告１、对每一测试结果及数据表进行分析，得出基本结论，与估算值进行比较，分析误差及其原理。
２、讨论三种组态的放大电路各自的特点。
①影响放大倍数的因数②影响r。
ri的因数③三种组态的比较３、写出实验过程中的体会。
实验二负反馈放大电路一、实验目的１、研究负反馈对放大器性能的影响。
２、掌握负反馈放大器性能的测试方法。
二、实验仪器１、双踪示波器２、音频信号发生器３、数字万用表三、预习要求１、认真阅读实验内容要求，估计待测量的变化趋势。
２、计算图１电路中设三极管的β为120，电路开环和闭环电压放大倍数。
四、实验内容１、负反馈放大器开环和闭环放大倍数的测试。
(1)开环电路Vi +12v V。
图一①按图接线，RF先不接入。
②输入端接入Vi=1mv 、f＝１kH的正弦（若信号太强，可以衰减）调整线路和参数使输出不失真并且无振荡。
③按表一要求进行测量并填表一。
④根据实测计算开环放大倍数和输出电阻。
(2)闭环电路①接通RF，按（一）的要求调整电路②按表一要求进行测量并填表，计算Avf③根据实测结果，比较①Avf 与１\F的差别。
②Avf与Av的差别。
表一２、负反馈对失真的改善作用的研究(1)将图一电路开环，逐步加大Vi的幅度，使输出信号刚好出现失真。
记录失真波形幅度及输入信号幅度。
(2)将电路闭环，观察输出情况，适当增加Vi幅度，使输出幅度接近开环时失真波形幅度，记录此时的输入波形。
与开环情况比较并得出结论。
(3)若RF=3KΩ不变，但RF接入V1的基极，会出现什么情况，用实验测试，观察。
(4)画出并记录上述各步实验的波形图并做比较。
３、测量放大器的频率特性(1)将图一电路先开环，选择Vi适当幅度（f=1K时不失真）使输出信号在示波器上有满幅正弦波。
(2)保持输入信号幅度不变逐步增加频率，直到波形减小为原来的70%，此时信号频率即为放大器fH。
(3)保持输入信号幅度不变，逐步减小频率，直到波形减小为原来的70%,此时的频率为放大器的fL。
五、实验报告１、将实验数据处理，并与理论比较，分析误差的原因。
２、根据实验内容总结负反馈对放大电路的影响。
实验三差动放大电路一、实验目的１、熟悉差动放大器工作原理２、掌握差动放大器的基本测试方法二、实验仪器１、双踪示波器２、数字万用表３、信号源（低频）三、预习要求１、计算图１的静态工作点（设rbe＝３K β=100）及电路放大倍数。
四、实验内容及步骤电路１、测量静态工作点(1)调零将输入端短路并接地，接通直流电源，调节电位器Rp1，使双端输出电压V。
=0。
(2)测量静态工作点测量V1 V2 V3各极对地电压填入表一中２、测量差模电压放大倍数在输入端加入直流电压信号Vid=±0.1v按表二要求测量并记录，电测量数据算出单端和双端输出的电压放大倍数。
注意先调好DC信号的out１和out2。
使其分别为+0.1v和-0.1v，再接入Vi1和Vi2。
３、测量共模电压放大倍数将输入端b1, b2短接，接到信号源的输入端，信号源另一端接地，DC信号分先后接out1和out2，分别测量并填入表二中，由测量数据算出单端和双端输出的电压放大倍数。
进一步算出共模抑制比CMRR=|Ad/Ac| 表二４、在实验上组成单端输入的差放电路进行下列实验(1)在图１中将b2接地，组成单端输入差动放大器，从b1端输入直流信号Vi=±0.1v，测量单端及双端输出，填表三，记录电压值。
计算单端输入时的单端及双端输出的电压放大倍数。
并与双端输入时的单端及双端差模电压放大倍数进行比较。
(2)从b1端加入正弦交流信号Vi=0.05v，f=1000Hz分别测量，记录单端及双端输出电压，填入表三中，并计算单端及双端的差模放大倍。
（注意：输入交流信号时日，用示波器监视Vc1，Vc2都不失真为止）。
五、实验报告１、根据实验数据，计算静态工作点，与预习计算比较。
２、整理实验数据，计算各种接法的Ad并也理论值比较，分析误差原因。
３、计算Ac和CMRR。
４、总结差动放大电路的性能及特点。
实验四集成运算放大器的基本应用一、实验目的１、掌握用集成运算放大器组成比例，求和电路、微分、积分电路的特点及性能。
２、学会上述电路的测试和分析方法。
二、实验仪器１、数字万用表２、示波器（双踪）３、信号发生器三、预习要求１、计算表一中的V。
和AF２、估算表三中的理论值３、计算表六中的V。
值４、计算表七中的V。
的值５、分析图六电路，若输入正弦波，V。
与Vi相位差是多少？当输入信号为100Hz，有效值为２v时，V。
=？６、分析图七电路，若输入方波。
V。
与Vi相位差多少？当输入信号为160Hz ，幅度为1v 时，输出V 。
=？ ７、 拟定实验步骤，做好记录表格。
四、 实验内容１、 电压跟随器实验电路如图所示V 。
按表一内容进行实验并测量记录并分析Vi 带负载能力的变化。
２、 反相比例放大器实验电路如图二 。
图二(1) 按表二内容实验并测量记录表二(2)按表三的要求实验并测量记录(3) 测量图二，电路的上限截止频率fH ３、 同相比例放大器电路如图三所示V 。
图三(1) 再按表二、表三重新测试。
填表为表四、表五。
(2) 测出电路的上限截止频率。
(3) 比较同相与反相比例放大器的相同点和不同点。
４、 反相求和放大电路实验电路如图四所示。
图四按表六内容进行实验测 ５、 双端输入求和放大电路实验电路如图五所示。
图五按表七要求进行实验并测量记录６、 积分电路 实验电路如图六图六 积分电路(2) 取Vi ＝－１v,断开开关K ，用示波器观察V 。
变化 (3) 测量饱和输出电压及有效积分时间(4) 把图六中的积分电容该为0.1M ，断开K ，Vi 分别输入100Hz 幅值为２V 的方波和正弦信号，观察Vi 和V 。
大小及相位关系，并记录波形(5) 改变图六中输入信号的频率，观察Vi 和V 。
的相位幅值关系 ７、 微分电路实验电路如图七Vi1V 。
图七：微分电路(1) 输入正弦波信号f=160Hz 有效值为1v 。
用示波器观察Vi 和V 。
波形，并测量输出电压。
(2) 改变正弦波频率(20Hz ～400Hz)，观察Vi 和V 。
的相位，幅值变化情况并记录(3)输入方波f=200Hz,V=±5v,用示波器观察V。
波形，按上述步骤重复实验８、积分—微分电路电路如图八所示V。
图八：微分—积分电路(1)在Vi输入f=200Hz，V=±6v的方波信号，用示波器观察Vi 、V１和V。
的波形并记录(2)将f改为500Hz重复上述实验五、实验报告１、总结集成运算基本应用电路的特点及性能。
２、分析理论估算分析与实验结果误差的原因。
实验五非正弦波发生器及波形变换电路一、实验目的１、掌握波形发生器电路的特点和分析方法２、熟悉波形变换方法及了解误差原因二、实验仪器１、双踪示波器Vp-5220A-1 20MHz２、数字万用表三、预习要求１、定性画出图一、图二的输出波形。
２、输出波形的频率如何计算，怎样调节。
３、在图一中怎样得到方波，图二中怎样得到三角波。
４、在图三所示的波形变换电路对工作频率有何显示？四、实验内容１、矩形波发生电路电路如图一LM741Rp222KR210KR35.1KIN4148IN4148R12KRp1100K6VV。
图一①观察并测电路的振荡频率、幅值及占空比②调节Rp1观察输出波形的变化。
③调整Rp2观察输出波形的变化。
２、波发生电路电路如图二所示图二①观察并测电路的振荡频率、幅值。
②想法改变输出信号的频率，测出最大变化范围。
３、波形变换电路在图示中，调整Rp1，使输出波形为方波，再在其输出端接上图三所示电路V。
图三(1)方波输入信号f=500Hz,V=±4v。
用示波器观察并记录V。
的波形。
(2)改变Vi的频率，观察V。
的失真情况，如何调整恢复。
(3)改变Vi的幅度，观察三角波的变化。
五、实验报告１、画出各实验的波形图２、总结各电路的特点实验六有源滤波器一、实验目的１、熟悉有源滤波器构成及其特性２、学会测量有源滤波器幅频特性二、仪器及设备１、示波器２、信号发生器三、预习要求１、预习教材有关滤波器内容２、分析图一、图二、图三所示电路，写出它们的增益特性表达式３、计算图一、图二电路的截止频率，图三的中心频率４、画出三个电路的幅频特性曲线５、设计报告要求的电路，准备用实验测试验证四、实验内容１、低通滤波器实验电路如图一所示图一按表一内容测量并记录填表Vi(v) 1 1 1 1 1 1 1 1 1 1f(Hz) 5 10 15 30 60 100 150 200 300 400 V。
(v)注意：改变信号频率时，一定要保持Vi不变。
２、高通滤波器实验电路如图二所示图二按表二内容测量并记录填表Vi(v) 1 1 1 1 1 1 1 1 1f(Hz) 10 16 50 100 130 160 200 300 400V。
