模拟电子技术实验指导书
固定电阻器（简称电阻）可根据制作材料和工艺的不同，分为碳膜、金属膜、线绕式等不同类型。可变电阻器可分为半可调电阻器和电位器两类。半可调电阻器是指电阻值虽然可以调节，但在使用时经常固定在某一阻值上的电阻器。这种电阻器一经装配，其阻值就固定在某一数值上。电位器是通过旋转轴来调节阻值的可变电阻器。
2、电阻器的型号及命名
表1-1
信号发生器“输出衰减”挡
低频毫伏表读数（V）
示波器测量电压峰-峰值（V）
示波器测量电压有效值（V）
3、用示波器测量信号的周期与频率
将信号发生器输出电压固定为某一数值。用示波器分别测量信号发生器的频率指示为1kHZ、5kHZ、100kHZ时的信号周期T，并换算出相应的频率值 ，记入表1-2中。为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2~4个周期的时间，再取其平均值。
表1-2
信号发生器的频率指示（kHZ）
1
5
100
“扫描时间”标称值（t/div）
一个周期占有水平方向的格数
信号周期T（ ）
信号频率 （HZ）
五、实验思考题
1、用示波器观察波形时，要达到如下要求，主要应调节哪些旋钮？
①波形清晰；②亮度适中；③波形位置移动；④波形稳定；⑤改变波形个数；⑥改变波形高度。
2、用一台完好的示波器观察信号波形时，若产生方法也各不相同。如按照示波管的不同来分，示波器可分为单线示波器和双线示波器；按照其功能不同来分，示波器又可分为通用示波器和专用示波器两大类；按显示方式不同也可分为单踪示波器、双踪示波器和多踪示波器。此外，示波器还有存贮示波器和非存贮示波器之分。现代的示波器正朝着高宽带、高精度、高性能价格比和多通道、多功能、智能化的方向发展。下面，以通用示波器为例介绍示波器的一般工作原理和使用方法。
2、电阻器的型号及命名
表1-1
信号发生器“输出衰减”挡
低频毫伏表读数（V）
示波器测量电压峰-峰值（V）
示波器测量电压有效值（V）
3、用示波器测量信号的周期与频率
将信号发生器输出电压固定为某一数值。用示波器分别测量信号发生器的频率指示为1kHZ、5kHZ、100kHZ时的信号周期T，并换算出相应的频率值 ，记入表1-2中。为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2~4个周期的时间，再取其平均值。
表1-2
信号发生器的频率指示（kHZ）
1
5
100
“扫描时间”标称值（t/div）
一个周期占有水平方向的格数
信号周期T（ ）
信号频率 （HZ）
五、实验思考题
1、用示波器观察波形时，要达到如下要求，主要应调节哪些旋钮？
①波形清晰；②亮度适中；③波形位置移动；④波形稳定；⑤改变波形个数；⑥改变波形高度。
2、用一台完好的示波器观察信号波形时，若产生方法也各不相同。如按照示波管的不同来分，示波器可分为单线示波器和双线示波器；按照其功能不同来分，示波器又可分为通用示波器和专用示波器两大类；按显示方式不同也可分为单踪示波器、双踪示波器和多踪示波器。此外，示波器还有存贮示波器和非存贮示波器之分。现代的示波器正朝着高宽带、高精度、高性能价格比和多通道、多功能、智能化的方向发展。下面，以通用示波器为例介绍示波器的一般工作原理和使用方法。
《模拟电子技术实验》实验指导书
北方民族大学Beifang University of Nationalities《模拟电子技术实验》课程指导书北方民族大学教务处北方民族大学《模拟电子技术实验》课程指导书编著杨艺丁黎明校审杨艺北方民族大学教务处二〇一二年三月《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。
实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。
课程教学要求是：通过该课程，学生学会正确使用常用的电子仪器，掌握三极管放大电路分析和设计方法，掌握集成运放的使用及运算放大电路各项性能的测量，学会查找并排除实验故障，初步培养学生实际工程设计能力，学会仿真软件的使用，掌握工程设计的概念和步骤，为以后学习和工作打下坚实的实践基础。
《模拟电子技术实验》课程内容包括基础验证性实验，设计性实验和综合设计实践三大部分。
基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。
主要培养学生分析电路的能力，掌握电路基本参数的测量方法。
设计性实验主要包括运算电路的实现等内容。
主要要求学生掌握基本电路的设计能力。
综合设计实践主要包括项目的选题、开题、实施和验收等过程，要求学生能够掌握电子产品开发的整个过程，提高学生的设计、制作、调试电路的能力。
实验要求大家认真做好课前预习，积极查找相关技术资料，如实记录实验数据，独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。
本书前八个实验项目由杨艺老师编写，实验九由丁黎明老师编写。
全书由丁黎明老师提出课程计划，由杨艺老师进行校对和排版。
参与本书课程计划制订的还有电工电子课程组的全体老师。
2012年3月1日实验一常用电子仪器的使用（2学时） (4)实验二单管放大电路的测量（4学时） (9)实验三差动放大器（2学时） (17)实验四电压串联（并联）负反馈放大电路的设计（2学时） (21)实验五集成运放基本运算电路（2学时） (24)实验六集成运放比较器（2学时） (28)实验七 RC正弦波振荡器（2学时） (32)实验八实验考核（2学时） (36)实验一常用电子仪器的使用一、实验目的1、了解示波器、函数信号发生器、直流稳压电源、交流毫伏表及万用表的工作原理框图和主要技术性能。
模拟电子技术实验指导书
模拟电子技术实验指导书目录实验一：常用电子仪器、仪表的使用实验二：常用电子元器件的识别与检测实验三：二极管整流、滤波、稳压电路实验四：单级放大电路实验五：两级放大及负反馈电路实验六：功率放大电路实验七：差动放大电路实验八：集成运算放大器的线性应用实验九：集成运算放大器的非线性应用实验十：RC正弦信号振荡及波形变换电路实验十一：集成稳压、串联稳压电路实验十二：设计性实验1、语音放大系统电路设计2、简易数控直流电源3、助听器4、家用对讲机实验一常用电子仪器、仪表的使用一实验目的1 熟悉常用仪器仪表的基本操作2 初步掌握示波器、信号发生器和交流毫伏表的调校和综合使用3 掌握万用表的使用方法。
二常用仪器仪表与其主要用途示意图三实验仪器1 示波器2 函数信号发生器3 交流毫伏表4、万用表四仪器仪表的使用（一）示波器使用1 显示部分调节打开电源，调节辉度钮至合适辉度。
再调节聚焦钮使光迹最清晰，并调节照明亮度钮至合适亮度。
2 信号输入1）观察一个波形。
探头由CH1输入口（或CH2）输入，置输入方式选择钮【AC-GND-DC】为AC，即隔直流输入方式；置触发方式选择钮【AUTO-NORM-TV.V-TV.H】为AUTO；置触发源开关为【INT-CH2-LINE-EXT】；置水平扩展和垂直扩展为弹出位置。
2）观察两个波形。
探头分别由CH1和CH2输入口同时输入，并将垂直方式开关置DUAL，若测量相位差，超前相位的信号必须对测量同步。
3）波形用作X-Y轴系统观察。
X-Y开关按下，X轴信号由CH1输入，Y轴信号由CH2输入。
4）两个波形的叠加。
置垂直轴方式开关为ADD。
a.信号测量。
调节【VOLTS/DIV 】即幅度/格 Y 轴衰减钮并辅助调节钮【V ARIABLE 】，使波形垂直方向占4-6格，调节【TIME/DIV 】即时间/格X 轴扫描时间钮并辅助调节【V ARIABLE 】，使水平方向显示2-4个完整周期波形，并调节触发电平钮【TRIG .LEVEL 】使波形同步稳定。
模拟电子技术实验指导书
实验一常用电子仪器的使用一、实验目的对常用的设备如示波器、稳压电源、函数信号发器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。
利用示波器观察信号波形，测量振幅和周期(频率)。
二、实验仪器1．F1733直流稳压电源一台2．HFJ－8G交流毫伏表一台3．MY65数字万用表一块4．DF1641D函数信号发生器一台5．GOS 620双踪示波器一台6．可变电阻箱一个三、常用电子仪器的介绍1.直流稳压电源DF1733稳压电源使用方法比较简单，先选好输出电压的范围为0~15V或15~30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。
2.数字万用表用来测量直流和交流电压及电流、电阻、电容、二极管、三极管、频率以及电路通断，具有LCD 显示，最大显示值为‘19999’，过量程显示‘1’，具有读数保持功能。
3、交流毫伏表用于测量交流信号。
HFJ－8G毫伏表有测量精度高，输入阻抗高，通频带范围宽的特点，且有监视输出功能，可作放大器使用。
4. 函数信号发生器函数信号发生器能直接产生正弦波，三角波，方波，锯齿波和脉冲波。
直流电平可连续调节，频率计可作内部频率显示，也可作外测频率，电压用液晶（LED）显示。
5. 示波器(OSCILLOSCOPE)示波器是一种能在示波管屏幕上显示出电信号变化曲线的仪器，它不但能象电压表，电流表那样读出被测信号的幅度(注意：电压表，电流表如无特殊说明，读出的数值为有效值)，还能象频率计，相位计那样测试信号的周期（频率）和相位，而且还能用来观察信号的失真，脉冲波形的各种参数等。
四、实验内容1.直流电压的测量用示波器和万用表的直流电压档，测量直流稳压电源5V，10V，15V，20V，25V，30V时的各自读数，并分别填于表1.1。
表1.1直流电压的测量结果2.方波信号测量用CH1（或CH2）观测示波器本身的校准信号，测量数据填入表1.2，并用DC和AC档，分别画出波形图，在图上标出UP和周期T。
《模拟电子技术实验》实验指导书
北方民族大学Beifang University of Nationalities《模拟电子技术实验》课程指导书北方民族大学教务处0/ 37北方民族大学《模拟电子技术实验》课程指导书编著杨艺丁黎明校审杨艺北方民族大学教务处二〇一二年三月《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。
实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。
课程教学要求是：通过该课程，学生学会正确使用常用的电子仪器，掌握三极管放大电路分析和设计方法，掌握集成运放的使用及运算放大电路各项性能的测量，学会查找并排除实验故障，初步培养学生实际工程设计能力，学会仿真软件的使用，掌握工程设计的概念和步骤，为以后学习和工作打下坚实的实践基础。
《模拟电子技术实验》课程内容包括基础验证性实验，设计性实验和综合设计实践三大部分。
基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。
主要培养学生分析电路的能力，掌握电路基本参数的测量方法。
设计性实验主要包括运算电路的实现等内容。
主要要求学生掌握基本电路的设计能力。
综合设计实践主要包括项目的选题、开题、实施和验收等过程，要求学生能够掌握电子产品开发的整个过程，提高学生的设计、制作、调试电路的能力。
实验要求大家认真做好课前预习，积极查找相关技术资料，如实记录实验数据，独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。
本书前八个实验项目由杨艺老师编写，实验九由丁黎明老师编写。
全书由丁黎明老师提出课程计划，由杨艺老师进行校对和排版。
参与本书课程计划制订的还有电工电子课程组的全体老师。
2012年3月1日实验一常用电子仪器的使用（2学时） (4)实验二单管放大电路的测量（4学时） (9)实验三差动放大器（2学时） (17)实验四电压串联（并联）负反馈放大电路的设计（2学时） (21)实验五集成运放基本运算电路（2学时） (24)实验六集成运放比较器（2学时） (28)实验七 RC正弦波振荡器（2学时） (32)实验八实验考核（2学时） (36)实验一常用电子仪器的使用一、实验目的1、了解示波器、函数信号发生器、直流稳压电源、交流毫伏表及万用表的工作原理框图和主要技术性能。
模拟电子技术实验指导书(电类)
二． 实验电路原理图：
Rb
+ Vi
-
+EC=12V
Rp
RC
+ Rb1
3DG
VO
RL
-
图2-1 单管交流放大电路
电路参数：
Ec=12V Rp =820kΩ~1MΩ
Rb1=100kΩ Rb=Rb1+Rp
Rc=2KΩ
RL=27KΩ C1=C2=10Μf/15V
T=3DG
β =80~100
三．验内容和步骤： （1） 电路板熟悉元件位置，按要求接线，经检查无误后方可接通电源。 （2） 调整静态工作点 此电路实际上是由一个偏置电阻构成的固定偏置电路，结构简单，调试方便。 只要改变Rp就可改变Rb也就改变了静态工作点。为调整最佳工作点可借助 示波器观察输出波形。在放大器的输入端加 1KHZ，5mV的低频信号，调整 Rp使输出波形不失真，输出幅度最大，这时的工作点是最佳工作点。一般 Vc在 4~6V之间。这时去掉输入信号，用万用表测出Vc、VB和VE（均对地） 然后按下式计算静态工作点。
2、 电压串联负反馈电路的测试
Rf R1
U0
R2
RL
图2
UI
电压串联负反馈电路
R1=10K，R2=10K，Rf=100K，
（1）测量电路的电压放大倍数。输入 500HZ，0.1V的正弦波。 RL=∞时，测量其VO的值，求出AOF，并与理论值进行比较。
AOF=1+Rf/R1 （2）测量电路的输入电阻
输入 500HZ，0.1V 的正弦波，分别测量 V+、VRIF′=R2*V+/（VI－V+） RIF=RIF′+R2
实验一 常用电子仪器的使用
本实验常用的电子仪器有：示波器、低频信号发生器、晶体管毫伏表、 数字万用表等， 具体的仪器性能、指标等请参阅附录。 它们的主要用途及相互关系可用图 1—1 所示
Rb
+ Vi
-
+EC=12V
Rp
RC
+ Rb1
3DG
VO
RL
-
图2-1 单管交流放大电路
电路参数：
Ec=12V Rp =820kΩ~1MΩ
Rb1=100kΩ Rb=Rb1+Rp
Rc=2KΩ
RL=27KΩ C1=C2=10Μf/15V
T=3DG
β =80~100
三．验内容和步骤： （1） 电路板熟悉元件位置，按要求接线，经检查无误后方可接通电源。 （2） 调整静态工作点 此电路实际上是由一个偏置电阻构成的固定偏置电路，结构简单，调试方便。 只要改变Rp就可改变Rb也就改变了静态工作点。为调整最佳工作点可借助 示波器观察输出波形。在放大器的输入端加 1KHZ，5mV的低频信号，调整 Rp使输出波形不失真，输出幅度最大，这时的工作点是最佳工作点。一般 Vc在 4~6V之间。这时去掉输入信号，用万用表测出Vc、VB和VE（均对地） 然后按下式计算静态工作点。
2、 电压串联负反馈电路的测试
Rf R1
U0
R2
RL
图2
UI
电压串联负反馈电路
R1=10K，R2=10K，Rf=100K，
（1）测量电路的电压放大倍数。输入 500HZ，0.1V的正弦波。 RL=∞时，测量其VO的值，求出AOF，并与理论值进行比较。
AOF=1+Rf/R1 （2）测量电路的输入电阻
输入 500HZ，0.1V 的正弦波，分别测量 V+、VRIF′=R2*V+/（VI－V+） RIF=RIF′+R2
实验一 常用电子仪器的使用
本实验常用的电子仪器有：示波器、低频信号发生器、晶体管毫伏表、 数字万用表等， 具体的仪器性能、指标等请参阅附录。 它们的主要用途及相互关系可用图 1—1 所示
模拟电子技术实验指导书
实验一常用电子仪器的使用一．实验目的1．学习电子电路实验中常用电子仪器:示波器、低频信号发生器、交流毫伏表、万用表等的正确使用方法。
2．初步掌握用双踪示波器观察信号波形和读取波形参数的方法。
二．实验仪器及器件1.示波器(YB4324)2.交流毫伏表(TG2172)3.功率函数信号发生器(YB1631)4.数字万用表(UT52)三．实验内容1．双踪示波器使用前的检查：（1）把面板上的各旋钮旋至如下列的位置：（2）接通电源,电源指示灯亮。
预热3-5分钟,分别调节亮度和聚焦旋钮。
使光迹的的亮度适中、清晰。
（3）"输入耦合"置于“AC”位置、将本机校准信号输入到 Y1（CH1）通道。
调节“电平”旋钮使波形稳定，再分别调节 Y和 X轴的位移旋钮，使波形对准刻度。
将图形记录下来，并读出其幅度和周期是否和校准信号吻合。
采用同样的方法分别检查 Y2（CH2）通道。
周期：_______*________=__________幅度：_______*________=__________2．用示波器和毫伏表测量正弦信号信号发生器(YB1631)输出电压幅度分别调到10V、1.0V、60mV(要求必须仅操作信号发生器本身各旋钮得到上述输出)，然后用示波器记毫伏表精确测量其实际值，并按表-1的形式记录之。
将信号发生器的输出频率分别调到100HZ，1KHZ，20KHZ，用示波器精确测量输出信号的实际周期，再计算出具体频率，并按表-2的形式记录之。
信号发生器(YB1631)输出频率为1KHZ、幅值为 lV的信号引入双踪示波器 Y1输人端，Y2输入端引入本机校准信号、适当调整面扳上的旋钮、使荧光屏上显示两个稳定的波形，并记录波形特点.*5．用示波器和万用表测量直流信号用示波器和万用表测量ACL-Ⅱ输出的＋/-5V,+/-12V的直流电压的实际值，并按表-3的形式记录之四．实验报告处理要求1.根据实验记录、整理有关数据：2.当信号频率由1KHZ变为100HZ，如扫描频率不变、示波器上正旋波个数是增加还是减少；若波形个数不变，扫描频率如何改变?实验二晶体管放大器静态调测与增益测试一、实验目的1．学习放大器静态工作点的调测方法与动态参数的测试。
《模拟电子技术》实验指导书

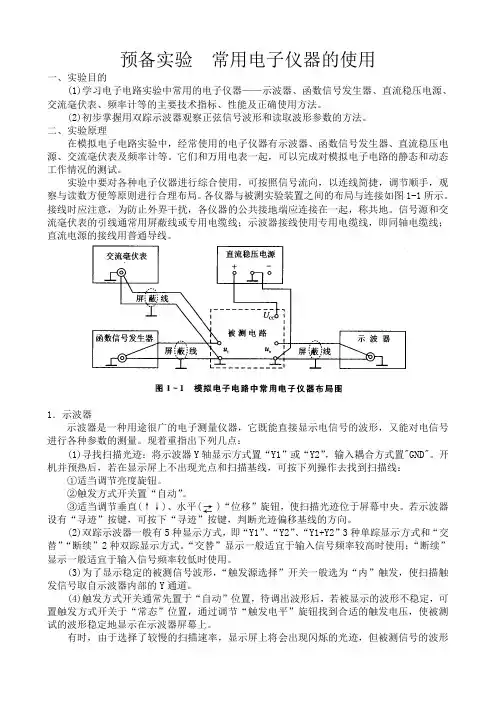

预备实验常用电子仪器的使用一、实验目的(1)学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
(2)初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。
各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线；示波器接线使用专用电缆线，即同轴电缆线；直流电源的接线用普通导线。
1．示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：(1)寻找扫描光迹：将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置"GND"。
开机并预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直(↑↓)、水平( )“位移”旋钮，使扫描光迹位于屏幕中央。
若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
(2)双踪示波器一般有5种显示方式，即“Y1”、“Y2”、“Y1+Y2”3种单踪显示方式和“交替”“断续”2种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用；“断续”显示一般适宜于输入信号频率较低时使用。
(3)为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
(4)触发方式开关通常先置于“自动”位置，待调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”位置，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
模拟电子技术技术实验教学指导书
实验一 仪器的使用
实验目的 1、掌握常用仪器的功能及使用方法。 2、掌握常用仪器的数据读取。 一、示波器的使用方法。 示波器的使用方法。 SS-5702 型示波器 SS-5702 型示波器是内蒙古电子仪器厂为测量双踪波形设计产生的，带宽覆盖 DC 至 20MHZ 的小型示波器。其操作的主要控制器与连接器位于仪器的前面板，后面 板仅有一些辅助功能。前面板如图 1.1 所示，这里简要介绍一下各旋钮的主要作 用。 （一）显示部分 此部分位于示波器的正下方，包括以下几个旋钮： 1.POWER 电源： 电源线路开关。当此开关接通仪器时，指示灯亮。 2.INTEN 辉度： 控制显示亮度。 3.FOCUS 聚焦： 供调节出最佳清晰度。 4.SCALE 标尺： 控制标尺刻度照明的亮度。 5.TREAC ROTATION 扫迹旋转： 机械地控制扫迹与水平刻度线成平行位置。 6.⊥接地： 输入信号源与本仪器连接的接地端。 （二）Y 轴插件 此部分有 CH1（通道 1）和 CH2（通道 2）两部分，其中 CH1 位于示波器的左上
Hale Waihona Puke -1-方，CH2 位于示波器的左下方，共有如下几个旋钮： 1.V MODE、Y MODE 垂直方式、X-Y 方式： 选择垂直方式和 X-Y 工作方式，有以下方式可供选择： CH1 仅显示通道 1。在 X-Y 显示时，通道 1 的作用由触发源开关决定。 CH2 仅显示通道 2。在 X-Y 显示时，通道 2 的作用由触发源开关决定。 DUAL 双踪 两个通道的信号双踪显示。在这一方式下，将扫描速度置于低于 0.5ms/DIV 范围时为断续显示，置于 0.2ms/DIV 范围时为交替显示。 ADD 相加把加入 CH1 和 CH2 输入端的信号代数相加并在示波管幕上显示其和。 CH2“极性”开关可使显示为 CH1+CH2 或 CH1－CH2； 2.↑↓POSITION（PULL×5MAG 位移（拉出增益×5）： 控制所显示波形的垂直位移。此旋钮也是用作控制灵敏度扩展 5 倍的推拉开 关。 3.VOLTS/DIV 伏特/格（黑钮）： 按 1－2－5 序列分 11 档选择垂直偏转因数。要获得校正的偏转因数，“微 调”旋钮必需置于校正（CAL）位置。 4.VARIABLE 微调（红钮）： 提供在“时间/格”开关各校正档位之间连续可调的偏转因素。 5.CH1/CH2 INPUT 通道 1/通道 2 输入端： 通道 1/通道 2 的偏转信号或在 X－Y 显示方式下，Y 轴/X 轴偏转信号输入端。 6.AC-GND-DC 交流－地－直流： 用以选择以下耦合方式的开关。 AC：信号经电容耦合到垂直放大器。信号的直流成分被阻断，低频极限（低 端－3dB 点）约为 4Hz。 GND 输入信号从垂直放大器的输入端断开且输入端接地，输入信号不接地。 DC：输入信号的所有成分都送入垂直放大器。 7.POLARITY 极性：
实验目的 1、掌握常用仪器的功能及使用方法。 2、掌握常用仪器的数据读取。 一、示波器的使用方法。 示波器的使用方法。 SS-5702 型示波器 SS-5702 型示波器是内蒙古电子仪器厂为测量双踪波形设计产生的，带宽覆盖 DC 至 20MHZ 的小型示波器。其操作的主要控制器与连接器位于仪器的前面板，后面 板仅有一些辅助功能。前面板如图 1.1 所示，这里简要介绍一下各旋钮的主要作 用。 （一）显示部分 此部分位于示波器的正下方，包括以下几个旋钮： 1.POWER 电源： 电源线路开关。当此开关接通仪器时，指示灯亮。 2.INTEN 辉度： 控制显示亮度。 3.FOCUS 聚焦： 供调节出最佳清晰度。 4.SCALE 标尺： 控制标尺刻度照明的亮度。 5.TREAC ROTATION 扫迹旋转： 机械地控制扫迹与水平刻度线成平行位置。 6.⊥接地： 输入信号源与本仪器连接的接地端。 （二）Y 轴插件 此部分有 CH1（通道 1）和 CH2（通道 2）两部分，其中 CH1 位于示波器的左上
Hale Waihona Puke -1-方，CH2 位于示波器的左下方，共有如下几个旋钮： 1.V MODE、Y MODE 垂直方式、X-Y 方式： 选择垂直方式和 X-Y 工作方式，有以下方式可供选择： CH1 仅显示通道 1。在 X-Y 显示时，通道 1 的作用由触发源开关决定。 CH2 仅显示通道 2。在 X-Y 显示时，通道 2 的作用由触发源开关决定。 DUAL 双踪 两个通道的信号双踪显示。在这一方式下，将扫描速度置于低于 0.5ms/DIV 范围时为断续显示，置于 0.2ms/DIV 范围时为交替显示。 ADD 相加把加入 CH1 和 CH2 输入端的信号代数相加并在示波管幕上显示其和。 CH2“极性”开关可使显示为 CH1+CH2 或 CH1－CH2； 2.↑↓POSITION（PULL×5MAG 位移（拉出增益×5）： 控制所显示波形的垂直位移。此旋钮也是用作控制灵敏度扩展 5 倍的推拉开 关。 3.VOLTS/DIV 伏特/格（黑钮）： 按 1－2－5 序列分 11 档选择垂直偏转因数。要获得校正的偏转因数，“微 调”旋钮必需置于校正（CAL）位置。 4.VARIABLE 微调（红钮）： 提供在“时间/格”开关各校正档位之间连续可调的偏转因素。 5.CH1/CH2 INPUT 通道 1/通道 2 输入端： 通道 1/通道 2 的偏转信号或在 X－Y 显示方式下，Y 轴/X 轴偏转信号输入端。 6.AC-GND-DC 交流－地－直流： 用以选择以下耦合方式的开关。 AC：信号经电容耦合到垂直放大器。信号的直流成分被阻断，低频极限（低 端－3dB 点）约为 4Hz。 GND 输入信号从垂直放大器的输入端断开且输入端接地，输入信号不接地。 DC：输入信号的所有成分都送入垂直放大器。 7.POLARITY 极性：
《模拟电子技术》实验指导书
《模拟电子技术》实验指导书课程类型：必修课适应专业：计算机科学与技术(软件工程、网络工程等相关方向)总学时：36学时(上课)实验学时：12（上机）实验次数：6先修课程：大学物理等一、实验教学的目的和任务模拟电子技术实验的目的是培养学生理论联系实际的能力，培养创新意识，提高学生的动手能力、设计能力、分析问题和解决问题的能力。
通过规范的实验操作训练，使学生学会操作常用的电子仪器设备，掌握基本的电子电路测量方法和调试的基本技能，加深对电子线路工作原理的理解和研究。
1.正确使用常用电子仪器。
如双踪示波器、信号发生器、稳压电源、交流毫伏表、万用电表等。
2.掌握电子电路的基本测试技术。
如电压放大倍数、输入及输出电阻、频率特性、脉冲波形参数的测量等。
3.初步具有分析、寻找和排除电子电路中常见故障的能力。
具有正确处理实验数据、分析误差的能力。
4.具有查阅电子器件手册的能力。
5.根据技术要求能选用合适的元器件，初步具有设计电子小系统并进行组装和调试的能力。
6.能独立写出严谨的、有理论分析的、实事求是的、文理通顺的、字迹端正的实验报告。
二、实验要求实验前要具备一定的电气测量的基本知识，在实验中学会正确地使用电气测量仪表及电气设备，能独立完成实验接线、测试、正确选择测量仪器，能准确地读取、整理和分析实验数据，能写出完整的实验报告，在实验中掌握安全用电知识。
1.实验须知1)实验前必须认真地预习实验教材，明确实验目的、内容及实验步骤和方法，并做好实验数据记录表格等一切准备工作。
教师要对实验预习情况抽查提问，抽查不合格者不得参加本次实验。
2)从准备接线到送电前要做好下列工作：（1）注意设备容量、参数是否合适，工作电源电压不能超过额定值。
（2）合理布线。
布线原则是：安全、方便、整齐、防止相互影响。
3)正确接线应遵守的原则：（1）根据实验电路的特点，选择合理的接线步骤，一般是“先串后并”，“先分后合”或“先主后辅”。
（2）接线前先搞清楚电路图上的节点与实验电路中各元件的接头的对应关系。
模拟电子技术实验指导书(2013-11)
模拟电子技术实验指导书上海大学理学院物理系二〇一三年十一月目录实验一晶体二极管和三极管的测试（1N4007、9013） (1)实验二单管交流放大电路 (6)实验三集成运放的参数测试 (9)实验四反馈放大电路 (14)实验五比例、求和运算电路 (17)实验一晶体二极管和三极管的测试一．实验目的1. 学习使用万用表对晶体二极管和三极管进行粗测，并判别晶体管的工作状态。
2. 测试晶体三极管的输入和输出特性。
二．电路原理简述1. 判断二极管极性为表内用500型万用表测量电阻时，它的等效电路如图1-1所示，图中R为表内电源电压，当万用表处于R*1、R*10、R*100、R*1k档时，等效电阻，U=1.5V。
若将黑表棒接到二极管阳极，红表棒接到二极管阴极，则二极管正向U偏置，呈现低阻，表头偏转大。
反之，则二极管处于反偏，呈现高阻，表头偏转小，这样根据二次测得的阻值大小，就可以判别二极管的极性。
必须注意，万用表电阻档不同，其等效内阻各不相同。
同时测量时，一般先用R*1k档，这=9V，容易时较大，可以避免损坏二极管，不宜采用R*10k档，应为电源电压U损坏管子。
图1-12. 晶体三极管管脚的判别（1）管型和基极B的判断可以把晶体三极管的结构看做是两个背靠背的PN结，如图1-2所示，对NPN管来说，基极是两个PN结的公共阳极；对PNP来说，基极是两个PN结的公共阴极，因此，判别基极是公共阳极还是公共阴极，即可知该管是PNP型还是NPN型。
图1-2（2）发射极E和集电极C的判别如图1-3把已判明三极管B极接到N0端，另外两个极任意接到N1和N2两端。
若集射间加的是正常放大所需极性的电源电压，例如PNP性管C极为负，E极为正，则集电极电流为I c =βIB+ICE(1-1)反之，若集射间加的是同正常放大相反极性的电源电压,则Ic为Icr =βrIB+ICE(1-2)式中βr为三极管集射间加与正常放大相反极性的电源电压是的直流放大倍数,一般β>=βr ,显然Ic>>Icr。
模拟电子技术实验指导书
实验2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。
即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。
运用上述定律时必须注意各支路电流或闭合回路的正方向，此方向可预先任意设定。
三、实验设备同实验一。
四、实验内容实验线路与实验四图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。
五、实验注意事项1. 同实验一的注意1，但需用到电流插座。
2．所有需要测量的电压值，均以电压表测量的读数为准。
U1、U2也需测量，不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。
此时指针正偏，但读得电压或电流值必须冠以负号。
若用数显电压表或电流表测量，则可直接读出电压或电流值。
但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
六、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。
2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？七、实验报告1. 根据实验数据，选定节点A，验证KCL的正确性。
模拟电子技术实验指导书
模拟电子技术实验指导书信息工程系实验前准备:常用电子仪器使用1、实验目的：学习电子电路实验中常用电子仪器—示波器、函数信号发生器、直流稳压电源、交流毫伏表、等的主要技术指标、性能及正确使用方法。
了解模拟电路实验箱的各模块。
2、实验内容：熟悉常用电子仪器的使用方法，及各实验仪器的配合使用情况。
为接下来实验做准备。
例如：为了掌握用函数信号发生器的使用及双踪示波器观察正弦信号波形和读取波形参数的方法，练习用函数信号发生器产生【频率】【1KHZ】【幅值】【5V】的正弦波，三角波，方波，并用示波器显示读数。
3、实验要求：熟练掌握常用电子仪器的使用方法，及各实验仪器的配合使用情况。
4、主要仪器：示波器、函数信号发生器、直流稳压电源、交流毫伏表、模拟电路实验箱实验一单管共射放大电路（一）一、实验目的1、学习晶体管放大电路静态工作点的测试方法，进一步理解电路元件参数对静态工作点的影响，以及调整静态工作点的方法。
2、掌握电阻参数的变化对放大倍数的影响。
3、进一步熟悉常用仪器的使用方法。
二、实验设备1、实验箱(台)2、示波器3、毫伏表4、数字万用表5、信号发生器三、预习要求1、熟悉单管放大电路，及其静态工作点。
2、了解负载变化及集电极电阻的变化对放大倍数的影响。
四、实验内容及步骤1、测量并计算静态工作点按图1-1接线。
将输入端对地短路，调节电位器RP2，使VC=3V，测量静态工作点VC、VE、VB及Vb1的数值，记入表3-1中。
按下式计算IB 、IC，并记入表1-1中。
表1-12、改变R L ，观察对电压放大倍数的影响在实验步骤1的基础上，把输入端与地断开，接入f=1KHz 、Vi=5mv 的正弦波信号, 负载电阻分别取R L =2K Ω、R L = 5.1K Ω和R L =∞，用示波器观察输出电压波形， 在保证输出波形不失真的前提下，测量V i 和V 0，计算电压放大倍数：Av=V o /V1，填入表1-2中。
表1-23、改变R C ，观察对放大倍数的影响取R L=5.1K ，在实验步骤2的基础上，把R C 换成3K ，重新测量V i 和V 0，计算电压放大倍数：Av=V o /V 1，填入表1-3 中。
模拟电子技术实验指导书
实验一、仪器仪表的使用方法一、数字万用表（使用时，要按下右上方电源开关，使用完毕后切记弹起电源开关。
）1、测电阻（用Ω档）量程选择好后不需调零，直接读数，不需要乘以任何系数。
如果屏幕显示为“1 .. .”，则表示量程选小了，需要加大量程。
2、测交流电压（用ACV 档）表笔不分正负，并接在被测电压两端，直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
3、测直流电压（用DCV 档）红表笔接高电位（或正极）黑表笔接低电位（或负极），并接在被测电压两端，直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
4、测直流电流（红表笔改插“A”插孔，用DCA 档）测直流电流时，先将电源关断，再将被测电路断开，红表笔接电流的进端，黑表笔接电流的入端，开启电源直接从屏幕上读数。
如果不知被测电流的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
5、测交流电流（红表笔改插“A”插孔，用ACA 档）测交流电流时，先将电源关断，再将被测电路断开，表笔不分电流的正负端，一个表笔接电流的进端，另一个表笔接电流的入端，开启电源直接从屏幕上读数。
如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。
6、测三极管β（用h FE档）将PNP型三极管或NPN型三极管的e、b、c三个电极对应插入标有“PNP”区域或“NPN”区域的e、b、c小插孔里，直接从屏幕上读数。
7、测频率（用HZ档）测不平衡信号时（信号有一端接地），红表笔接信号端，黑表笔接地，直接从屏幕上读数。
测平衡信号时表笔不分正负，并在被测信号两端，直接从屏幕上读数。
8、测电容（用F档）将被测电容插进“CX”插孔里，直接从屏幕上读数。
二、直流稳压电源（仪器具有自动保护功能，当输出端电路出现短路时，保护电路启动，输出电压为零，此时应关断电源、排除故障、重新启动电源。
）1、JWY—30F型双路稳压电源两路独立的0---30V稳压输出。
模拟电子技术实验指导书(12-13-1)
实验一 常用电子仪器的使用一、 实验目的1．熟悉示波器，低频信号发生器和频率计等常用电子仪器面板，控制旋钮的名称，功能及使用方法。
2．学习使用低频信号发生器和频率计。
3．初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1． 低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V （峰-峰值）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源，它的输出端不允许短路。
2．示波器示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。
幅值U m 、峰峰值U P-P 和有效值都可表示正弦量的大小，但用示波器测U P-P 较方便(用万用表交流电压档测得的是正弦量的有效值U=2m U )。
模拟电子技术实验指导书12课时-19页精选文档
模拟电子技术 实验指导书课程编号：0806204085机电工程学院 实验一 运算放大电路实验一、实验目的1、掌握集成运算放大器在线性运用时的基本特征；2、掌握集成运放组成的基本运算电路的功能和调试方法。
3、了解集成运放在实际应用时应考虑的一些问题。
二、预习要求1、阅读模拟电子技术教材第八章内容。
2、认真阅读本实验原理及测试方法的内容。
3、了解集成运放实现各种运算电路的设计方法与应用。
三、实验内容1、用运放实现两个信号的比例运算电路：① 反相输入比例运算电路 ② 同相输入比例运算电路2、用运放实现的反相输入比例加法运算电路。
3、用运放实现的差分式减法运算电路。
4、根据计算值与测量的数据对电路进行误差分析。
四、实验原理及测试方法1、运放在线性运用时的基本特征由集成运放、电阻和电容等器件可构成各种运算电路，分析时可视为理想器件，其电压传输特性如图1，理想参数是：实验一 运算放大电路实验实验二 三极管放大电路实验实验三 场效应管放大电路实验 实验四 低频功率放大电路实验 实验五 电压比较器实验 实验六 直流稳压电源实验（1）、开环差模增益为：∞=-='N N ood U U U A （3）、输出电阻：Ro=0（2）、差模输入电阻： ∞=-=i'NN id I U U R （4）、共模抑制比：∞=CMR K 由集成运放电压传输特性可以看到，其线性区很窄，为了拓展运放的线性区，必须引入深度负反馈，使之工作在闭环状态。
由此推出，理想状态下运算放大器线性应用条件下的两个重要特点：（1）、同相端的电位等于反相端的电位：'N N U U = 即“虚短”的概念；（2）、流入运算放大器的输入电流为零：0=i I 即“虚断”的概念；根据上述特点，可以分析实验中各种运算电路的性能指标。
2、实验箱介绍(1)实验箱的电源接口插孔(2)可调直流电压信号输入端右图是两组同样功能的可调直流电压源，输出插孔是OUT1、OUT2。
《模拟电子技术》实验指导书
《模拟电子技术实验》指导书
一、实验课的任务与作用 实验是学生学习《模拟电子技术》课程中对所学的理论知识的验证、开发的过程，是强化
学生动手能力的必要手段，通过实验加强对所学理论知识的理解、对各种元器件和设备的认 识，为后续课学习，特别是实训课的学习奠定坚实基础。 二、实验教学目标及基本要求 ﹙一﹚教学目标要求
1)
二、实验内容 （1）反相比例运算电路测试。
（2）反相加法运算电路测试。 （3）减法运算电路测试。 （4）加法运算电路测试。
三、实验原理
1.理想运算放大器特性
在大多数情况下，将运放视为理想运放，就是将运放的各项技术指
标理想化，满足下列条件的运算放大器称为理想运放。
开环电压增益 Aud=∞
输入阻抗 ri=∞
电路测试。 （2）过零比较器的电路测试。 （3）滞回比较器电路测试。 三、实验原理
电压比较器是集成运放非线性应用电路，它将一个模拟量电压信号 和一个参考电压相比较，在二者幅度相等的附近，输出电压将产生跃 变，相应输出高电平或低电平。比较器可以组成非正弦波形变换电路及 应用于模拟与数字信号转换等领域。
1.静态工作点的估算
实验电路如图1-1所示，为电阻分压式工作点稳定单管放大器实验
电路：
1-1电阻分压式工作点稳定单管放大器 2.测试三极管输入、输出特性曲线电路
V V A
+
+ -
-
100 图1-2三极管输入特性测试电路
UBE UCE
IB 5V 100 390 100
5VV
IC 图1-3三极管输出特性测试电路 mA V A
表1-2测试三极管输出特性曲线表格 IB=20 UCE(V) uA
IC(mA)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模拟电子技术》实验指导书班级：姓名：学号：指导老师：2017年1月制实验一电子仪器仪表的使用一、实验目的1、学习使用直流稳压电源，低频信号发生器，毫伏表，示波器等仪器的正确操作方法。
2、了解以上各仪器的工作范围及性能。
二、实验设备1、低频信号发生器1台2、毫伏表1台3、示波器1台4、万用表1块三、实验原理及内容在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式（或指针式）万用表等，如图所示1、实验电路测量2、仪器仪表的工作范围3、低频信号发生器，为电路提供各种频率和幅度的输入信号；4、毫伏表用于测量电路的输入、输出信号的有效值；5、示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等；6、万用表(指针式)：用于测量电路的静态工作点和直流信号的值。
四、实验步骤1、打开实验仪器的电源开关让仪器预热。
2、实验箱右侧有电压为12V、-12V、5V~27V等值。
并用万用表合适的直流电压量程测量校对以上各电压值。
测量并记录。
3、调节XD22A低频信号发生器的“频率范围”旋钮，使f=1KHz。
调节“输出衰减”“输出调节”旋钮，使低频信号发生器指示电压为3V（有效值），并用毫伏表中合适的量程测量在不同“输出衰减”对应的低频信号发生器实际输出电压值。
XD22A低频信号发生器的“输出衰减”；量程以“dB”量表示。
旋钮置于“0”dB时，输出电压为表头指示值，无衰减。
换算过程如下：dB=20|lgA|，A为衰减倍数，如，“输出衰减”旋钮置于0dB时，A=100=1，此时表头的任何指示值都乘以1，表示输出没有衰减，输出电压为表头指示值；又如：“输出衰减”旋钮置于10dB时A=100..5=0.333倍，此时表头的任何指示值都乘以0.33，便是输出电压有效值。
练习“输出衰减”旋钮，表头指示电压5V 测量并记录：五、调节示波器的有关旋钮，使荧光屏出现一条扫描线，即可把被测信号加入到示波器Y 轴输入端，便可观察到信号波形。
六、实验报告要求1、认真填写实验记录2、低频信号发生器的输出电压和频率是怎样调节的？3、观察1kHz ，5mv 正弦波信号，示波器相关旋钮置于什么位置？实验二 单级放大电路一、实验目的1、熟悉电子元器件和模拟电路实验箱的使用2、掌握放大器静态工作点的调试方法及其对放大器性能功能的影响。
3、学习测量放大器Q 点，A V ，r i ，r 0的方法，了解共射极电路的特性。
4、学习放大器的动态性能。
5、学习基本交直流仪器仪表的使用方法。
二、实验仪器1、示波器2、信号发生器3、万用表 三、调试电路1．按图2.1装接电路R L5k1单级放大电路图2.12．电路检查（1）用万用表检查三极管的好坏、电解电容的好坏、电阻的好坏。
（2）在不接通+12v 电源时。
将Rp 1的值调整到最大，按图连接电路，虚线部分暂时不接。
（3）检查连线是否完好，检查接线正确无误后接通电源。
四．测试内容1．静态工作点调整调整Rp 1的值，使V E =2.2V ，用万用表测量静态工作点电压填入表2.1：表2.12（1）将信号发生器输出信号调节到f = 1kHz ，有效值为3mV ，接到放大器输入端Vi 。
用毫伏表测出Vi 和Vo 的有效值填入下表，并计算Av 的值填入表2.2中。
表2.2（2）用示波器观察放大器输出信号波形，同时保持信号源频率不变，逐渐加大信号发生器的输出信号幅度，当放大器输出信号波形达最大不失真时，测出Vo 的最大不失真输出值和Vi 的最大不失真输入值，填入下表，并计算Av 的值填入表2.3中。
表2.3（3）保持信号发生器输出信号频率f = 1kHz ，调信号发生器输出信号的有效值为5mV ，接入放大器输入端。
当放大器输出端接入不同负载R L , 并使输出信号不失真时, 进行测量，并将结果填入表2.4。
表2.43．放大器输入输出电阻测算 （1）输入电阻测算(a)(b)图1.2如图1.2(a)所示，在输入端串接一个5k1电阻，测量V s 与V i ，将结果填入表1.6，并计算输入电阻r i 。
R L输出电阻测量输入电阻测量（2）输出电阻测算 如图1.2(b)所示，在输出端接入一个5k1电阻作为负载R L ，分别测量有负载和空载时的输出V o 和V 'o ，将结果填入表2.5，并计算输出电阻r 0。
表2.5输入电阻测算 输出电阻测算 实 测 测算 实 测测算 V sV ir iV o(R L =5k1)V'o(R L =∞)r 0S iS iS i S i i i i /)(R V V V R V V V I V r -=-==L 0'L 000'000'0)1(/R V V R V V V I V V r -=-=-=五、实验报告选择你在实验中感受最深的一个实验内容，写出较详细的报告，要求你能够使一个懂得电子电路原理但没有看过本实验知道书的人可以看懂你的实验报告，并相信你实验中得出的基本结论。
实 验 三 射极跟随器一、实验目的1、掌握射极跟随器的特性及测量方法2、进一步了解射极跟随器的工作原理 二、实验设备1、低频信号发生器，2、毫伏表，3、示波器，4、万用表，5、低频实验箱。
三、实验步骤及内容 1、电路如图所示 2、实验步骤（1）按电路图连接好电路（2V CC U BEQ U CEQ U EQ U BQ（3）加入正弦信号电压，f=1KHz ，V i =10mV ，R L =2K Ω，无失真情况下用示波器观察Uo 的波形并测量U O 。
慢慢增大V i 值，直至达到U O 的最大不失真波形，用毫伏表或示波器测量此时的V i 和U O 值，计算A U Vi U O 波形 A U =V O /V i Uom 10mV四、实习报告1、整理实验数据；2、计算出A U ，分析A U ≈1的原因；3、射随器接入不同的（1k Ω和2k Ω）R L 时，观测U O 的波形受影响否？。
实验四 负反馈放大电路一、实验目的1、研究负反馈对放大器性能的影响。
2、掌握反馈放大器性能的测试方法。
二、实验仪器1、双踪示波器。
2、音频信号发生器。
3、数字万用表。
三、实验内容1、负反馈放大器开环和闭环放大倍数的测试 (1)开环电压放大倍数和输出电阻的测量与计算 ①按图3.1接线，R F 先不接入。
②输入端接入正弦波信号源，V i =1mV ，f =1kHz 。
调整接线和工作点使输出信号不失真且无振荡。
③按表3.1要求进行测量并填表。
④根据实测值计算开环放大倍数和输出电阻r 0。
输出电阻r 0的计算公式如下：L 0L0)1(R U U r ⨯-= 式中U 0是输出空载时的输出电压，U 0L 是接入负载R L 时的输出电压。
图 反馈放大电路(2) 闭环电路①接通R F ，按(1)的要求调整电路。
②按表2.1要求测量并填表，计算Avf 。
③根据实测结果，验证Av f≈1／F(F 为反馈系数)，讨论负反馈电路的带负载能力。
表3.12. 负反馈对输入电阻的影响在图2.1电路的输入回路中，串入一个5.1KΩ的电阻，同时加入正弦信号U in =5mv ，f =1KHz ，输出端空载，如图3.2所示。
图3.2按表2.2所示，测量开环和闭环时的U in 和V i ，计算r i 值，比较负反馈对放大器输入电阻的影响。
表3.2S iin iS i in i i i i /)(R V V V R V V V I V r -=-==3. 测放大器频率特性(1)将图2.l 电路先开环，选择V i 适当幅度(频率为1KHz)使输出信号在示波器上有满幅正弦波显示。
(2)保持输入信号幅度不变逐步增加频率，直到波形减小为原来的70％，此时信号频率即为放大器f H 。
(3)条件同上。
但逐渐减小频率，测得f L 。
(4)将电路闭环，重复l ～3步骤，并将结果填入表2.3。
表3.3四、实验报告1、将实验值与理论值比较，分析误差原因。
2、根据实验内容总结负反馈对放大电路的影响。
实验五 集成功率放大器一、实验目的l 、熟悉集成功率放大器的特点。
2、掌握集成功率放大器的主要性能指标及测量方法。
二、实验仪器及材料 1、示波器 2、信号发生器3、万用表 三、预习要求1、复习集成功率放大器工作原理。
2、图8.1电路中，若Vcc = 5V ，R L =8Ω(用喇叭作负载)估算该电路的P 0m 、PV 值3、阅读实验内容，准备记录表格。
四、实验内容1、按图8.1电路在实验板上插装电路。
不加信号时测静态工作电流并记录。
图8.12、在输入端接1KHZ，10mv信号，用示波器观察输出波形；逐渐增加输入电压幅度，直至出现失真为止，记录此时输入电压、输出电压幅值，并记录波形。
3、去掉10 u电容，重复上述实验。
五、实验报告根据实验测量值、计算各种情况下P0M、Pv及η。
实验六反相比例放大器一、实验目的1、掌握用集成运算放大器组成电路的特点及性能。
2、学会电路的测试和分析方法。
二、实验仪器1、万用表2、示波器3、信号发生器图反相比例放大器三、实验内容反相比例放大器1、实验电路按图所示接线。
2直流输入电压Vi(mV) 30 100 300 1000 3000理论估算(mv)输出电压实测值(mv)V0误差3、测量图反相比例放大器电路的上限截止频率f H四、实验报告总结电路的特点和性能。
实验七波形发生电路一、实验目的1、掌握波形发生电路的特点和分析方法。
2、熟悉波形发生器设计方法。
二、实验仪器1、双踪示波器2、万用表三、预习要求l、分析图7.1电路的工作原理，定性画出V。
和Vc波形。
2、若图7.1电路R=l0K，计算V o的频率。
四、实验内容方波发生器(1)实验电路如图7.1所示，双向稳压管稳压值一般为5～6V。
图7.1 方波发生电路(2)按电路图接线，观察记录Vc、V o波形及频率。
(3)分别测出R=10K，110K时的频率，输出幅值并与预习比较。
五、实验报告按要求整理实验记录。
