FM(调频)无线话筒电路图该话筒语音清晰度较高，主要采取了几个措施：ＭＩＣ输出的信号先送到ＢＧ１管进行放大，其中Ｒ１和Ｃ１是附加的高音预加重电路。
Ｃ２和Ｃ３是ＢＧ１管的输入和输出耦合电容，其值用得较小，是为了衰减低音，提升中高音。
ＢＧ１管输出端反向并联的二极管Ｄ３、Ｄ４与Ｃ４、Ｒ７的电路，是利用二极管正向导通时内阻变小的特性对强信号起限幅作用，而正常强度的信号不受影响，同时对话筒与扬声器之间的正反馈引起的啸叫也有良好的抑制作用。
话筒信号经ＢＧ１放大后，通过Ｌ５加到ＩＣ内部的变容管上，对高频信号进行调频调制，可得到较大的频偏。
Ｃ７、Ｃ８和Ｃ９、Ｌ１组成调频信号调谐电路，其工作频率在８８ＭＨｚ～１０８ＭＨｚ之间。
ＩＣ的第脚输出的高频信号经Ｌ２和Ｃ１０调谐选频后送Ｃ１１再耦合到ＢＧ２管进行射频放大（ＢＧ２可用一般的超高频管）后，向空间辐射调频的话筒信号。
整机装在一个袖珍半导体收音机的外壳内。
ＭＩＣ用一根８０ｃｍ长的单芯屏蔽软线引出，此话筒引线兼作发射天线。
Ｃ１３输出的高频信号用电感Ｌ４与地隔离，接到屏蔽线的外层。
ＭＩＣ装在一个合适的乳胶管内，再用一个领带夹与乳胶管固定在一起。
使用时将话筒夹在胸前靠近衣领处，机器挂在裤带上，使话筒线展开，其发射效果最好。
Ｌ１、Ｌ２、Ｌ３用∮０．５ｍｍ左右的漆包线在直径为５ｍｍ的圆棒上绕５圈，Ｌ２上有一抽头。
Ｌ４、Ｌ５和Ｌ６可用普通小型色码电感。
调试时先调Ｌ１的松紧度，使收音机在ＦＭ段能收到该调频话筒发射的信号，再调Ｃ１６使信号更强。
最后将收音机天线缩短后调Ｌ３，使发射距离最远。
如有简易场强计配合调试，能调到效果最佳。
本机频率稳定，一次调好后使用数月不会漂移。
本人使用４．５Ｖ电源时，发射—接收距离２５米之内无方向性，用调频收音机收听，感觉就像是一个调频广播电台。
调频无线话筒接收机电路上传者：dolphin 浏览次数:1869调频无线话筒接收机电路大致几个大的部分：1。
调频接收及变频：由IC1 (BA4424)，本振回路（Q1,Q2）及外围元件组成。

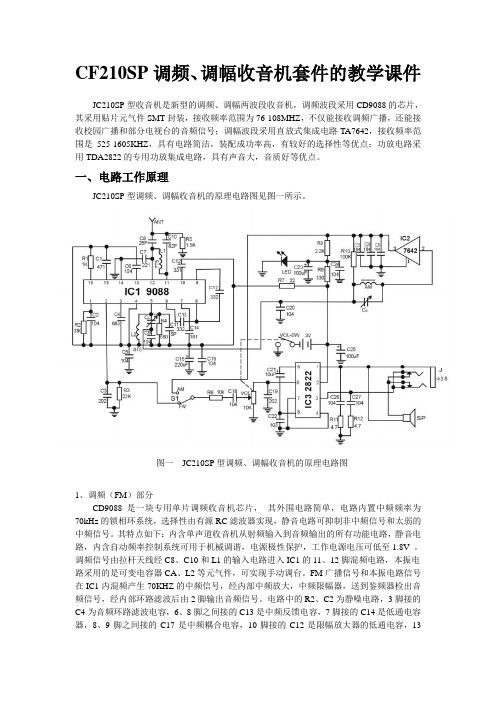

CF210SP调频、调幅收音机套件的教学课件JC210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT封装，接收频率范围为76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。
一、电路工作原理JC210SP型调频、调幅收音机的原理电路图见图一所示。
图一JC210SP型调频、调幅收音机的原理电路图1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单，电路内置中频频率为70kHz的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。
其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。
调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电路采用的是可变电容器CA、L2等元气件，可实现手动调台。
FM广播信号和本振电路信号在IC1内混频产生70KHZ的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。
电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容，7脚接的C14是低通电容器，8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13脚接的C6为限幅器失调电压电容。
2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚，经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL是用来控制电源的开和关，以及控制音量的大小。
收藏！超灵敏，1.5V，FM调频收音机电路图。
这个电路图，摘自一本老杂志，个人认为可以收藏起来，以后做来测试一下。
超灵敏，1.5V，FM调频收音机电路图，如下图所示：超灵敏，1.5V，FM调频收音机电路图工作原理：电路工作在超再生检波模式。
主要由VT1、C1、R1、C2和LC回路等组成。
超再生电路其实是一个电容三点式振荡器，由于有C2、R1组成的回路，振荡器处于间歇振荡工作状态。
间歇频率由C2、R1决定。
间歇频率高时，则间歇周期短，间歇振荡很难达到高的振幅，灵敏度低，因此，电路的抗干扰性较好。
间歇频率低时，则间歇周期长，间歇振荡容易达到高的振幅，灵敏度高，因此，电路的抗干扰性较差。
在无外来信号时，C2、R1回路可产生60~100kHz的熄灭频率，因此，当没有电台信号时，听到的流水噪声，主要是电路本身的熄灭频率干扰造成的。
可变电容C0、L1构成并联调谐回路，通过调节C0可以改变谐振频率，使电台频率与LC回路达到谐振状态，此时，LC回路两端输出幅度相应变化的幅调调频波，由于电路本身的LC振荡电压远远大于L1感应到的微弱电台信号，电台信号与强大的LC振荡电压混合在一起，因此无需任何外拉天线，就能获得相当高的接收灵敏度，电路中内置天线L4和印刷板天线，起到增强接收信号的作用。
音频信号由C5耦合到VT2、VT3组成的低频放大电路进行放大，推动耳机发声。
在没有电台信号时，会有较大的“沙沙”噪声，属于正常现象，收到电台信号后就会消失或者明显降低。
由于高频阻流线圈L1的阻断作用，高频成分只能通过C1返回信号输入端VT1集电极，从而加大了输入信号的强度，信号被反复放大，这样的作用，被叫做‘超再生’。
用一节电池供电（1.5V）整个电路电流在4mA左右，非常省电。
空芯线圈L1用直径0.6mm的漆包线，在水性笔芯上绕6匝。
高频扼流线圈L2、L3可以使用10uH的色环电感。
可调电容C0用30pF的调频双联可变电容。
电路调整：通电后，如果听到较大的“沙沙”声，说明电路已经正常工作。
SA2003管脚排列图FM RF IN GND1FM MIX AM MIX AGC FM IF INDET OUT AM OSC FM OSCAM/FM SW FM RF OUT AM RF IN QUAD GND2AM IF IN V CCAM/FM 收音机电路SA2003是一个专门为AM/FM 收音机设计的电路(FM F/E+AM/FM IF) 。
和UTC7368 (Mono PW IC)配合使用就可以组成一个合适的AM/FM 收音机系统。
主要特点* 无需FM IFT, AM IFT 和FM 鉴频线圈。
* 管脚和TA8164P 兼容。
* 工作电压范围： V CC (opr)=1.8~7V (T amb =25°C)产品规格分类产 品封 装SA2003 DIP-16-300-2.54 SA2003S SOP-16-225-1.27DIP-16-300-2.54SOP-16-225-1.27SA2003内部框图极限参数 (T amb =25°C)参 数符 号参 数 范 围单 位工作电压 V CC 8 VDIP-16 750功率消耗 SOP-16 P D (注) 350mW工作温度 T opr -25~75 °C 贮存温度T stg -55~150 °C注：当温度超过T amb =25°C 时，SA2003以6mW/°C 减少，SA2003S 以2.8 mW/°C 减少。
SA2003电气参数除非特别指定， T amb=25°C, V CC=3 V, F/E : f=98 MHz, fm=1 kHzFM IF : f=10.7 MHz, ∆f =±22.5 kHz, fm= 1 kHzAM : f=1 MHz, MOD=30%, fm=1 kHz参数符号测试条件最小值典型值最大值单位I CC (FM) FM 模式， V in=0 -- 10.5 16.5工作电流mAI CC (AM) AM 模式，V in=0 -- 5.0 8.0限幅灵敏度V in(lim)-3dB 限制点-- 12 -- dBµV EMF限噪灵敏度Q S S/N=40dB -- 12 -- dBµV EMFF/E本振电压V OSC f OSC =108 MHz 160 240 320 mVrms本振停止电压V stop(FM) V in=0 --V1.2-- 限幅灵敏度V in(lim) IF -3dB限制点42 47 52 dBµV EMF输出电压幅度V OD V in = 80dBµV EMF 50 70 90 mVrms信噪比S/N V in = 80dBµV EMF -- 62 -- dBFM IF总谐波失真THD V in = 80dBµV EMF -- 0.4 -- %AM 抑制比AMR V in = 80dBµV EMF -- 33 -- dB电压增益G V V in = 27dBµV EMF 15 32 50 mVrms输出电压V OD V in = 60dBµV EMF 35 60 85 mVrms信噪比S/N V in = 60dBµV EMF -- 43 -- dBAM总谐波失真THD V in = 60dBµV EMF -- 1.0 -- %本振停止电压V stop(AM) V in=0V1.6--SA2003管脚描述终端电压：在测试电路图中，当T amb=25°C，V CC=3V 和无信号时的典型直流电压。
TA8164P调频收音机
TA8164P调频收音机,TA8164P FM radio
关键字：TA8614P,TDA7050T, 收音机电路图
本文介绍的调频接收机电路极其简洁，所用元件少，可直接驱动扬声器，综合性能比采用TDA7000系列集成块的接收电路更优越。
电路主要器件是一块调频接收专用集成电路TA8164P和一块小功率立体声功放电路TDA7050。
TA8164P内部包含了高放、混频、本振、中放和鉴频等功能。
另外，其还具有调幅接收功能，本电路不用。
天线接收到的高频信号进入
TA8164P的第1脚，经内部电路处理后，从第11脚输出音频信号，再送给TDA7050进行功率放大。
TDA7050是一块低压小功率立体声放大器，本电路接成BTL方式，以获得较大的功率，驱动扬声器工作。
本电路电源电压在1.8-6均能正常工作，静态电流约13mA,灵敏度优于12，信噪比为30dB，音频输出功率为100mW。
L1、L2用0.6mm漆包线在5mm的钻头上密绕6匝后脱胎而成，调谐电容用3/15pf的双联可变电容。
各元件均以体积小者为佳。
陶瓷滤波器和陶瓷鉴频器的色标要相同，用1m拉杆天线。
制作完毕后，拉伸L1、L2的匝间距离，同时调整可变电
容，使电路能覆盖所有调频电台即可。
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
电路原理和原理图：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容，C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC电压输出端，SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz中频信号。
经RC中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088的2脚输出音频复合信号，经R3、C15去加重电路后，由C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
调频天线放大器电路输入端用７５欧的高频同轴电缆接天线，信号先经FM带通滤波器滤波，去除ＦＭ以外的其他杂散信号，以提高信噪比，减少交调干扰，此滤波器在自制时千万不能省去，然后信号输入由BG１，BG2组成的放大电路，此设计只用了一级放大，以免增益信号过高反而使交调变得更厉害，强台影响弱台，选择性变差，再一个是易自激，增加调试难度，同时这一级放大采用了共射共基电路，故增益高，频带宽，工作稳定，便于业余条件下制作，且本放大电路经作者精心设计成免调试方式，大大提高了制作成功率，最后信号由同轴电缆输出到室内，由于放大电路装在室外天线上，而电源置于室内故在电路设计中设置了由L1,L2,C3,C4构成的频率隔离电路，以使高频电缆在传输信号的同时，又将直流电源送至放大器，并且通过调节电位器R(L)的值可改变放大器的增益。
具体电路图如下：
收音机调频天线放大器电路。
