数控技术课程设计说明书设计题目：数字积分法圆弧插补计软件设计指导老师：专业：机械设计制造及其自动化班级：机姓名：学号：目录一、课程设计题目 (1)二、课程设计的目的 (1)三、课程设计使用的主要仪器设备 (1)四、课程设计的任务题目描述和要求 (1)五、数字积分法插补原理 (2)5.1从几何角度来看积分运算 (2)5.2数字积分圆弧插补 (3)5.3数字积分法圆弧插补程序流程图 (5)5.4插补实例 (6)六、程序清单 (7)七、软件运行效果仿真 (18)八、课程小节 (21)九、参考文献 (22)一、课程设计题目数字积分法第一、二、三、四象限顺、逆圆插补计算二、课程设计的目的《数控原理与系统》是自动化（数控）专业的一门主要专业课程，安排课程设计的目的是通过课程设计方式使学生进一步掌握和消化数控原理基本内容，了解数控系统的组成，掌握系统控制原理和方法，通过设计与调试，掌握各种功能实的现方法，为今后从事数控领域的工作打下扎实的基础。
1)了解连续轨迹控制数控系统的组成原理。
2) 掌握数字积分法（DDA）插补的基本原理。
3）掌握数字积分法（DDA）插补的软件实现方法。
三、课程设计使用的主要仪器设备1、PC计算机一台2、数控机床实验装置一台3、支持软件若干（选用VB环境）四、课程设计的任务题目描述和要求数字积分法又称数字微分分析法DDA(Digital Differential Analyzer)。
数字积分法具有运算速度快、脉冲分配均匀、易于实现多坐标联动及描绘平面各种函数曲线的特点，应用比较广泛。
其缺点是速度调节不便，插补精度需要采取一定措施才能满足要求。
由于计算机有较强的计算功能和灵活性，采用软件插补时，上述缺点易于克服。
本次课程设计具体要求如下：（1）掌握数字积分插补法基本原理（2）设计出数字积分（DDA）插补法插补软件流程图（3）编写出算法程序清单算法描述（数字积分法算法在VB中的具体实现）（4）要求软件能够实现第一、二、三、四象限顺、逆圆插补计算（5）软件运行仿真效果插补结果要求能够以图形模式进行输出五、数字积分法插补原理数字积分法又称数字积分分析法DDA(Digital differential Analyzer)，简称积分器，是在数字积分器的基础上建立起来的一种插补算法。
一、四象限直线插补程序分别加工第一、二、三、四象限直线，起点均为（0,0），终点坐标为（NX，NY），进行插补计算。
程序中（NX，NY）为终点坐标；NXY为总步数；XOY=1,2,3,4，分别为第一、二、三、四象限; ZF=1,2,3,4，分别代表+x,-x,+y,-y走步方向；FM为加工点偏差，初值为0。
源程序：# include "stdio.h"# include "string.h"# include "math.h"void main(){ int NX,NY,NXY,BS,XOY,ZF;int FM=0;char a[10]="+X",b[10]="-X",c[10]="+Y",d[10]="-Y",e[10];printf("\n\n请输入NX,NY\n");scanf("%d %d",&NX,&NY);{if(NX>0)if(NY>0)XOY=1;elseXOY=4;elseif(NY>0)XOY=2;elseXOY=3;}printf("终点在第%d象限\n",XOY);printf("\n 步数坐标进给偏差计算终点判断\n\n");BS=fabs(NX) + fabs(NY);for(NXY= fabs(NX) + fabs(NY)-1;NXY>=0;NXY--){ if(FM>=0){if(XOY==1||XOY==4){ ZF=1;strcpy(e,a);}else{ ZF=2;strcpy(e,b);}FM=FM-fabs(NY);printf(" %d %s FM=%d NXY=%d\n\n",BS-NXY,e, FM,NXY);}else{if(XOY==1||XOY==2){ZF=3;strcpy(e,c);}else{ZF=4; strcpy(e,d);}FM=FM+fabs(NX);printf(" %d %s FM=%d NXY=%d\n\n",BS-NXY,e, FM,NXY);}}}源程序：# include "stdio.h"# include "string.h"# include "math.h"void main(){ int NX,NY,NXY,BS,RNS,ZF,X0=0,Y0=0,XM,YM;int FM=0;char a[10]="+X",b[10]="-X",c[10]="+Y",d[10]="-Y",e[10];printf("请输入X0,Y0,NX,NY\n");scanf("%d %d %d %d",&X0,&Y0,&NX,&NY);{if(X0<NX)if(Y0>NY)if(X0>0)RNS=7;elseRNS=1;elseif(X0>0)RNS=8;elseRNS=2;elseif(Y0>NY)if(X0>0)RNS=4;elseRNS=6;elseif(X0>0)RNS=5;elseRNS=3;}printf("该圆弧为%d\n",RNS);BS=fabs(NX-X0) + fabs(NY-Y0);XM=X0;YM=Y0;for(NXY= fabs(NX-X0) + fabs(NY-Y0)-1;NXY>=0;NXY--){if(RNS==1||RNS==3||RNS==6||RNS==8){if(FM>=0){if(RNS==1||RNS==8){ ZF=1;strcpy(e,a);}else{ ZF=2;strcpy(e,b);}FM=FM+2*fabs(XM)+1;XM=XM+1;printf(" %d %s FM=%d XM=%d,YM=%d NXY=%d\n\n",BS-NXY,e, FM,XM,YM,NXY);}else{if(RNS==1||RNS==6){ZF=3;strcpy(e,c);}else{ZF=4;strcpy(e,d);}FM=FM-2*fabs(YM)+1;YM=YM-1;printf(" %d %s FM=%d XM=%d,YM=%d NXY=%d\n\n",BS-NXY,e, FM,XM,YM,NXY);}}elseif(FM>=0){if(RNS==2||RNS==7){ ZF=1;strcpy(e,a);}else{ ZF=2;strcpy(e,b);}FM=FM-2*fabs(XM)+1;XM=XM-1;printf(" %d %s FM=%d XM=%d,YM=%d NXY=%d\n\n",BS-NXY,e, FM,XM,YM,NXY);}else{if(RNS==2||RNS==5){ ZF=3;strcpy(e,c);}else{ ZF=4;strcpy(e,d);}FM=FM+2*fabs(YM)+1;YM=YM+1;printf(" %d %s FM=%d XM=%d,YM=%d NXY=%d\n\n",BS-NXY,e, FM,XM,YM,NXY);}}}。

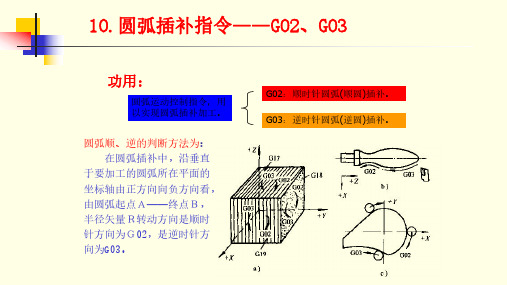

10.圆弧插补指令——G02、G03功用：G02：顺时针圆弧(顺圆)插补。
G03：逆时针圆弧(逆圆)插补。
圆弧运动控制指令，用以实现圆弧插补加工。
圆弧顺、逆的判断方法为：在圆弧插补中，沿垂直于要加工的圆弧所在平面的坐标轴由正方向向负方向看，由圆弧起点Ａ——终点Ｂ，半径矢量Ｒ转动方向是顺时针方向为Ｇ02，是逆时针方向为G03。
格式:G17G18G19G02G03I- J-I- K-J- K-或ＲＦ－；X- Y-X- Z-Y- Z-注意：程序段中的终点坐标Ｘ、Y、Z可以用绝对坐标，也可以用增量坐标。
取决于程序段中已指定的G90或G91，还可以用增量坐标字Ｕ、Ｖ、Ｗ指定(如车床)。
程序段中的圆心坐标Ｉ、J、Ｋ一般用从圆弧起点指向圆心的矢量在坐标系中的分矢量(投影)来决定。
且对大部分数控系统来说，总是为增量值。
即不受G90控制。
有些数控系统允许用半径参数R代替圆心坐标参数Ｉ、 Ｊ、Ｋ编程。
加工圆弧时，不仅要用G02、G03指出圆弧的顺时针或逆时针方向，用X、Y 、Z 指定圆弧的终点坐标，而且还要指定圆弧的圆心位置。
XYZ起点(y0, z0)终点(y, z)O(Ｊ、K）n G90 G19 G02 Y- Z- J- K- F-;XYZ终点(y0, z0)起点(y, z)O(Ｊ、K）有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）X Y Z起点(y 0, z 0)终点(y, z)O(J, K)R1）采用绝对值编程时, X 、Y 、Z 为圆弧终点在工件坐标系中的坐标值；当采用增量值编程时，X 、Y 、Z 为为圆弧终点相对于圆弧起点的坐标增量值。
2）无论是绝对坐标编程还是增量坐标编程，I 、J 、K 都为圆心坐标相对圆弧起点坐标的坐标增量值，如图2-6所示。
圆弧中心()刀具起点刀具终点刀具终点刀具起点()圆弧中心（a ）顺圆（G17 G90 G02） （b ）逆圆（G17 G90 G03）图2-6 圆弧圆心坐标的表示方法3）圆弧所对的圆心角α＝<180︒时，用“+R”表示；当α>180︒时，用“–R”表示，如图2-7中的圆。
3数控机床逐点比较法圆弧插补:与直线初步相似，圆弧插补加工是将加工点到圆心距离与被加工圆弧的名 义半径相比较，并根据偏差大小确定坐标进给方向，以 逼近被加工圆弧。
下面 以 第一象限逆圆弧为例，讨论圆弧的插补方法。
如图8-4所示，设要加工圆弧为第一象限逆圆弧 AB ，原点为圆心0,起点 y o )，终点为B (X e , y e )半径R ,瞬时加工点为P (X i ,y i )，点P 到圆<0 -<0‘—开始—若点P 正好在圆弧上，则有2 2 2 2X i +y j =R p =R即X i 2+y j 2-R 2=0若点P 在圆弧外则，则有2 2 2 2X i +y j =R p >R即X i 2+y j 2-R 2 > 0若点 P 在圆弧内则，则有2 2 2 2x i +y j =R p <R心距离为Rp------ X >0]+△*为 A (xo , <0* <7 F>0 ?*+X 走 一步 |] -y 走一y f1 FT -Ye ||FJF -Xe图8-2第一象限一象限直线插补轨迹图图8-3第一象限直线插补程序框图图初始化Xe ， Ye ，JJ J J-1J =0 ?结束即x i2+y j2-R2 < 0显然，若令F i,j = x i2+y j2-R2( 8-4) 图8-4 逆圆弧插补则有：(1)F i,j= F i,j=0,则点P在圆弧上( 2 )F i,j >0 则点P 在圆弧外则( 3 )F i,j<0 则点P 在圆弧不则常将8-4称为圆弧插补偏差判别式。
当F i,j>时，为逼近圆弧，应向-x方向进给一步；当F i,j<0时，应向+y方向走一步。
这样就可以获得逼近圆弧的折线图。
与直线插补偏差计算相似，圆弧插补的偏差的计算也采用递推的方法以简化计算。
若加工点P (X i, y i)在圆弧外或者圆弧上，则有：F i,j=x i2+y j2-R2> 0为逼近该圆沿-X方向进给一步，移动到新加工点P( X i=1,y i)，此时新加工点的坐标值为x i+1=x i-1 ，y i=y i新加工点的偏差为：F i+1,j= (x i-1) 2+y i2-R2=x i2-2x i+1+ y i2-R22 2 2= x i + y i -R +1F i+I,j= F i,j-2x i+1(8-5)若加工P （X i, y i）在圆弧内，则有F i,j=x i2+y j2-R2<0若逼近该圆需沿+y方向进给一步，移到新加工点P （X i, y i）,此时新加工点的坐标值图8-5第一象限圆弧插补程序框图为新加工点的偏为：F i,j+i =X i2+（y i+1）2-R2=X i2+ y i2+1 -R22 2 2=X i + y i -R +1+2y iF i,j+i = F i,j -2y i+1 （8-6）从（8-5）和式（8-6）两式可知，递推偏差计算仅为加法（或者减法）运算，大大降低了计算的复杂程度。
