G2G3 圆弧插补指令
- 格式:doc
- 大小:42.00 KB
- 文档页数:4
3、G2/G3 :圆弧插补指令刀具从现处位置沿圆弧轨迹移动至圆弧终点。
移动的速度由进给速度F指令指定。
编程格式:XY平面圆弧: G2或G3 X — Y — R — F—X — Y—:为圆弧的终点位置坐标。
R—:圆弧的半径。
F—:为刀具移动的速度,即切削进给速度。
G2 —:顺时针圆弧插补。
G3 —:逆时针圆弧插补。
G2/G3 :圆弧插补指令应用将执行动作:刀具从现处位置C点沿CD之间的圆弧轨迹移移动至圆弧终点D。
CD段圆弧是一段顺时针圆弧轨迹,所以用G2指令。
加工程序:绝对坐标编程:N80 G90 G2 X63.0 Y20.0 R23.0相对坐标编程:N80 G91 G2 X23.0 Y-23.0 R23.0 F100平面的选择:数控系统一般可以加工XY、XZ、YZ平面的圆弧。
G17:该指令表示选择XY平面,在此平面中进行圆弧插补和刀具补偿。
此代码为系统初始代码。
电源一接通G17 就作为平面选择的起始代码而自动生效。
G18:该指令表示选择XZ平面,在此平面中进行圆弧插补和刀具补偿。
G19:该指令表示选择YZ平面,在此平面中进行圆弧插补和刀具补偿。
G17、G18、G19平面顺逆圆弧判断示意图:G17、G18、G19平面顺逆圆弧判断用IJK代替R编程I:表示圆心点相对起点在X轴上的增量坐标。
J:表示圆心点相对起点在Y轴上的增量坐标。
K:表示圆心点相对起点在Z轴上的增量坐标。
用IJK代替R编程应用加工程序:。
N50 G1 G90 X15 Y0N60 G2 I-15 。
G02/G03圆弧插补指令一、场地安全:1.强调实习课堂安全要求;2.上机安全操作规程。
二、教学目的:知识目标:1.了解并掌握G02/G03指令的功能和格式。
2.掌握简单形面的程序设计思路和方法。
技能目标:1.通过对简单零件的加工,能熟练使用数控车床面板上的各功能键。
2.通过车削带圆柱、倒角、倒圆及圆弧的工件,培养学生基本操作技能,养成安全文明生产的习惯。
3.培养学生综合分析能力。
三、教学重、难点:重点:1.G02/G03指令格式,参数含义。
2.顺逆圆弧的判断。
难点:顺逆圆弧的判断。
四、教学方法:任务驱动法、仿真教学法五、课堂设计:1.课时安排:2课时2.理论与仿真练习相结合3.时间分配:复习与新课导入:5分钟理论讲授:30分钟课堂练习:40分钟总结:3分钟作业布置:2分钟六、教学过程:(一)组织教学:1.检查学生出勤情况、工作服及胸卡佩戴情况2.强调课堂纪律,做到安全文明生产3.简要总结上次课题的教学情况(二)新课导入:回顾前面所学的快速定位G00、直线插补G01指令,我们学会了简单台阶零件的编程,但实际很多零件的外形轮廓往往是圆弧连接的,例如这个(教具),同学们都知道,加工直线轮廓用直线插补,那加工圆弧轮廓呢?生:用圆弧插补师:对,这就是今天我们要学习的,圆弧插补指令G02/G03.提问学生:(三)新课讲解:1.认识新指令:①指令概述:G02/G03圆弧插补指令使刀具在指定平面内按给定的F进给速度作圆弧运动,切削出圆弧轮廓.②圆弧顺、逆的判断:圆弧插补指令分为顺时针圆弧插补指令和逆时针圆弧插补指令.(那么什么时候用顺时针圆弧插补指令和逆时针圆弧插补指令),这里首先要看机床是前置刀架,还是后置刀架。
(a)前置刀架(b)后置刀架我们用的机床是前置刀架,因此,顺时针方向用G03圆弧指令,逆时针方向用G02圆弧指令。

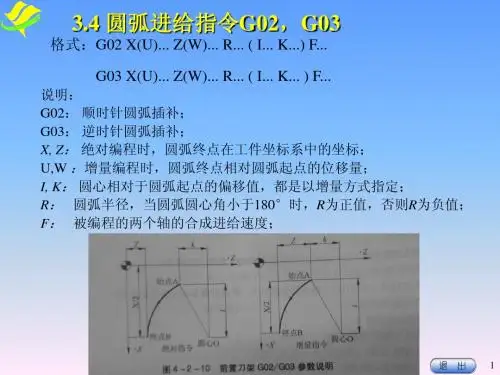

③指令格式:G02 X(U) Z(W) R F (逆时针圆弧插补)G03 X(U) Z(W) R F (顺时针圆弧插补)④字母含义:X、Z:圆弧终点的绝对坐标U、W:圆弧终点相对于圆弧起点的坐标增量R:圆弧半径F:切削进给速度2.指令注意事项:顺逆圆弧的判断(四)、编程实例:某公司数控车间,现要加工一批零件,所用毛坯为¢42×80的45钢棒料,如果你是该车间的技术人员,请编写零件的加工程序.1.零件工艺分析(1)技术要求分析。

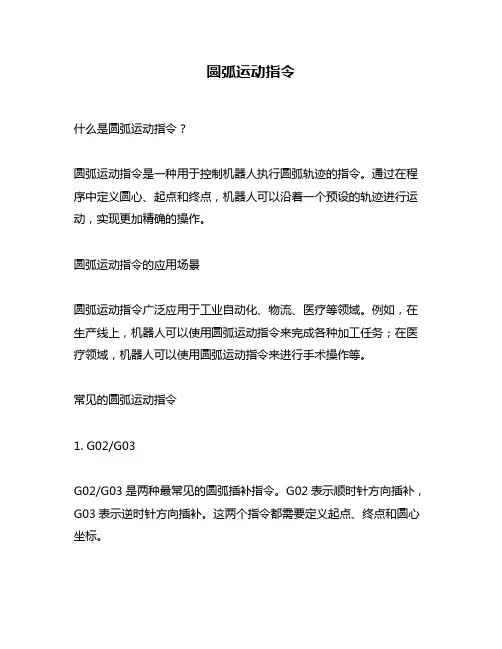

圆弧运动指令什么是圆弧运动指令?圆弧运动指令是一种用于控制机器人执行圆弧轨迹的指令。
通过在程序中定义圆心、起点和终点,机器人可以沿着一个预设的轨迹进行运动,实现更加精确的操作。
圆弧运动指令的应用场景圆弧运动指令广泛应用于工业自动化、物流、医疗等领域。
例如,在生产线上,机器人可以使用圆弧运动指令来完成各种加工任务;在医疗领域,机器人可以使用圆弧运动指令来进行手术操作等。
常见的圆弧运动指令1. G02/G03G02/G03是两种最常见的圆弧插补指令。
G02表示顺时针方向插补,G03表示逆时针方向插补。
这两个指令都需要定义起点、终点和圆心坐标。
2. I/J/KI/J/K是用于定义圆心坐标的参数。
I表示与起点横向距离,J表示与起点纵向距离,K表示与起点垂直距离。
3. RR参数可以替代I/J/K参数来定义半径。
使用R参数时,需要将起点和终点坐标定义为圆弧上的两个点,然后使用R参数来定义圆弧半径。
4. FF参数用于定义机器人运动的速度。
通过调整F参数,可以控制机器人的加速度和减速度,从而实现更加精确的运动控制。
如何编写圆弧运动指令编写圆弧运动指令需要考虑以下几个方面:1. 定义起点、终点和圆心坐标或半径;2. 设置机器人运动速度;3. 调整加速度和减速度;4. 考虑机器人在执行过程中可能遇到的障碍物或其他问题,进行相应的预处理。
总结圆弧运动指令是一种常见的机器人控制指令,广泛应用于工业自动化、物流、医疗等领域。
编写圆弧运动指令需要考虑多个方面,包括起点、终点和圆心坐标或半径、机器人运动速度、加速度和减速度等因素。
只有在充分考虑这些因素的基础上,才能实现更加精确的机器人操作。

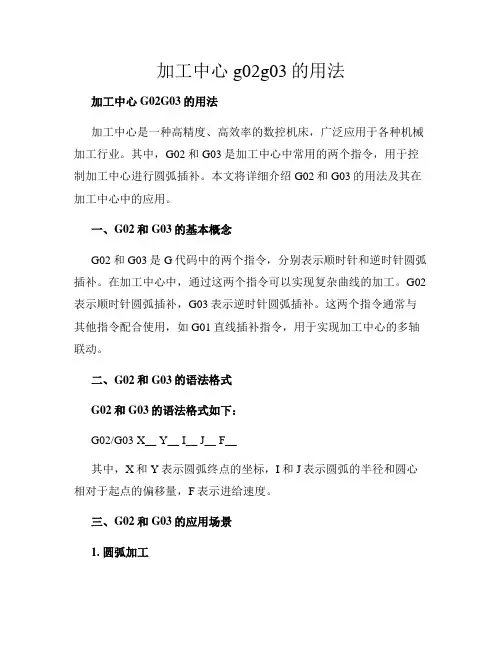

加工中心g02g03的用法加工中心G02G03的用法加工中心是一种高精度、高效率的数控机床,广泛应用于各种机械加工行业。
其中,G02和G03是加工中心中常用的两个指令,用于控制加工中心进行圆弧插补。
本文将详细介绍G02和G03的用法及其在加工中心中的应用。
一、G02和G03的基本概念G02和G03是G代码中的两个指令,分别表示顺时针和逆时针圆弧插补。
在加工中心中,通过这两个指令可以实现复杂曲线的加工。
G02表示顺时针圆弧插补,G03表示逆时针圆弧插补。
这两个指令通常与其他指令配合使用,如G01直线插补指令,用于实现加工中心的多轴联动。
二、G02和G03的语法格式G02和G03的语法格式如下:G02/G03 X__ Y__ I__ J__ F__其中,X和Y表示圆弧终点的坐标,I和J表示圆弧的半径和圆心相对于起点的偏移量,F表示进给速度。
三、G02和G03的应用场景1. 圆弧加工加工中心常用G02和G03指令进行圆弧加工。
通过设定圆弧的起点、终点和圆心偏移量,加工中心可以自动计算出圆弧的路径,并按照设定的进给速度进行加工。
这种方式可以大大提高加工效率和精度。
2. 轮廓加工在轮廓加工中,加工中心可以通过G02和G03指令实现复杂轮廓的加工。
通过设定多个圆弧的起点、终点和圆心偏移量,加工中心可以按照设定的顺序依次进行加工,最终完成整个轮廓的加工。
3. 螺旋加工G02和G03指令还可以用于螺旋加工。
通过设定圆弧的起点、终点和圆心偏移量,并逐渐改变圆心偏移量的数值,加工中心可以实现螺旋状的加工路径。
这种方式适用于一些特殊形状的加工,如螺纹孔的加工。
四、G02和G03的注意事项1. 坐标系选择在使用G02和G03指令进行圆弧插补时,需要注意选择合适的坐标系。
加工中心通常支持绝对坐标系和相对坐标系两种模式,根据实际情况选择合适的坐标系进行加工。
2. 圆心偏移量的计算在设定圆心偏移量时,需要根据实际情况进行计算。

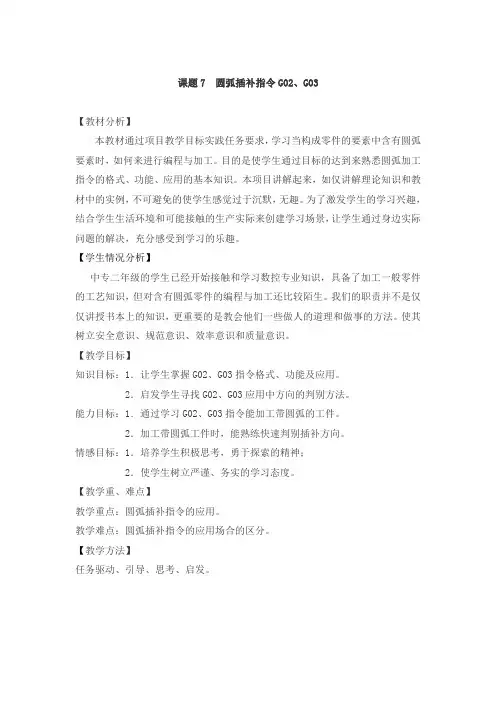

课题7 圆弧插补指令G02、G03
【教材分析】
本教材通过项目教学目标实践任务要求,学习当构成零件的要素中含有圆弧要素时,如何来进行编程与加工。
目的是使学生通过目标的达到来熟悉圆弧加工指令的格式、功能、应用的基本知识。
本项目讲解起来,如仅讲解理论知识和教材中的实例,不可避免的使学生感觉过于沉默,无趣。
为了激发学生的学习兴趣,结合学生生活环境和可能接触的生产实际来创建学习场景,让学生通过身边实际问题的解决,充分感受到学习的乐趣。
【学生情况分析】
中专二年级的学生已经开始接触和学习数控专业知识,具备了加工一般零件的工艺知识,但对含有圆弧零件的编程与加工还比较陌生。
我们的职责并不是仅仅讲授书本上的知识,更重要的是教会他们一些做人的道理和做事的方法。
使其树立安全意识、规范意识、效率意识和质量意识。
【教学目标】
知识目标:1.让学生掌握G02、G03指令格式、功能及应用。
2.启发学生寻找G02、G03应用中方向的判别方法。
能力目标:1.通过学习G02、G03指令能加工带圆弧的工件。
2.加工带圆弧工件时,能熟练快速判别插补方向。
情感目标:1.培养学生积极思考,勇于探索的精神;
2.使学生树立严谨、务实的学习态度。
【教学重、难点】
教学重点:圆弧插补指令的应用。
教学难点:圆弧插补指令的应用场合的区分。
【教学方法】
任务驱动、引导、思考、启发。
【教学过程】。
圆弧插补指令g02、g03方向的判断用法文章标题:深度解析圆弧插补指令G02、G03方向的判断及应用目录1. 引言2. 圆弧插补指令G02、G03的基本概念3. 圆弧插补指令G02、G03的方向判断方法4. 圆弧插补指令G02、G03的应用实例5. 个人观点与总结1. 引言圆弧插补指令G02、G03是数控加工中常用的指令,它们能够实现机床在加工过程中沿着规定的圆弧路径进行插补运动。
对于数控编程人员来说,正确理解和灵活运用G02、G03指令是至关重要的。
本文将深入探讨G02、G03指令的方向判断方法及其应用实例,希望能够为读者提供有益的指导和启发。
2. 圆弧插补指令G02、G03的基本概念G02指令用于规定机床进行逆时针圆弧插补,而G03指令则用于规定机床进行顺时针圆弧插补。
在编写G代码时,需要指定圆弧的起点、终点、圆心坐标以及圆弧所在平面的切线矢量。
这些参数的正确性对于圆弧插补的准确性和精度至关重要。
3. 圆弧插补指令G02、G03的方向判断方法在实际应用中,如何正确判断圆弧的逆时针或顺时针方向是至关重要的。
一种常用的判断方法是右手螺旋法则:将右手的四指放在圆弧所在平面的切线矢量方向上,拇指指向圆心,若四指的弯曲方向与圆弧的运动方向一致,则为逆时针;反之则为顺时针。
4. 圆弧插补指令G02、G03的应用实例假设需要在数控机床上加工一个半径为50mm的圆弧零件。
需要确定圆弧的起点、终点和圆心坐标,然后根据实际情况判断是使用G02还是G03指令。
接下来,根据机床的具体运动轨迹和加工要求,编写相应的圆弧插补程序,并进行模拟仿真检验。
5. 个人观点与总结通过本文的深入探讨,相信读者对于圆弧插补指令G02、G03的方向判断方法以及应用实例有了更加清晰的认识。
在实际应用中,正确理解和灵活运用G02、G03指令,能够帮助数控编程人员提高工作效率,提高加工精度,实现更加复杂的加工任务。
建议大家在日常工作中加强这方面的学习和实践,不断提升自己的专业技能和编程水平。
3、G2/G3 :圆弧插补指令
刀具从现处位置沿圆弧轨迹移动至圆弧终点。
移动的速度由进给速度F指令指定。
编程格式:
XY平面圆弧: G2或G3 X — Y — R — F—
X — Y—:为圆弧的终点位置坐标。
R—:圆弧的半径。
F—:为刀具移动的速度,即切削进给速度。
G2 —:顺时针圆弧插补。
G3 —:逆时针圆弧插补。
G2/G3 :圆弧插补指令应用
将执行动作:刀具从现处位置C点沿CD之间的圆弧轨迹移移动至圆弧终点D。
CD段圆弧是一段顺时针圆弧轨迹,所以用G2指令。
加工程序:
绝对坐标编程:
N80 G90 G2 X63.0 Y20.0 R23.0
相对坐标编程:
N80 G91 G2 X23.0 Y-23.0 R23.0 F100
平面的选择:
数控系统一般可以加工XY、XZ、YZ平面的圆弧。
G17:该指令表示选择XY平面,在此平面中进行圆弧插补和刀具补偿。
此代码为系统初始代码。
电源一接通G17 就作为平面选择的起始代码而自动生效。
G18:该指令表示选择XZ平面,在此平面中进行圆弧插补和刀具补偿。
G19:该指令表示选择YZ平面,在此平面中进行圆弧插补和刀具补偿。
G17、G18、G19平面顺逆圆弧判断示意图:
G17、G18、G19平面顺逆圆弧判断用IJK代替R编程
I:表示圆心点相对起点在X轴上的增量坐标。
J:表示圆心点相对起点在Y轴上的增量坐标。
K:表示圆心点相对起点在Z轴上的增量坐标。
用IJK代替R编程应用
加工程序:。
N50 G1 G90 X15 Y0
N60 G2 I-15 。
