欧姆龙温控器ECC常用设定

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”
时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时
按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

5 6 《 2 8 《 1.0 0.5 》 0 OFF《 《 》20 《 》230 《》6 ON 歐姆龍溫控器使用說明&機器出廠主要設定值一、溫控器原廠初始值與改變值對照表及操作方法项目 操作方法 原廠初始值 改變值 目的 面板顯示 面板顯示1.輸入類型a.按○鍵3秒出現 溫度精確由1℃到0.1℃ 右1畫面b.按 鍵調到6(右2畫面)c.按○鍵返回 2.報警2的類型 a.按○鍵3秒出現 執行超溫報警右1畫面 （若爲2時不執行超溫報警）b.按つ鍵8次出現右2畫面c.按 鍵調到8(右3畫面)d.按○鍵返回 3.滯後設定a.按○鍵少於1秒 避免恒溫值上下偏差過大出面右1畫面 b.按つ鍵出現右2畫面c.按 鍵調到0.5(右3畫面)d.按○鍵返回 4.設置修改保護 a.同時按○つ兩鍵3 建議改爲ON秒出現右1畫面 （溫度確定後不能修改）b.按つ鍵兩次出現右2畫面c.按 鍵調ON(右3畫面)d.同時按○つ兩鍵返回 5.第一段溫度設定 a.按 鍵調高溫度(不能高於200℃)，按 鍵調低溫度(不能低於室溫) 6.第二段溫度設定 a.按つ鍵出現右1畫面b.再按つ鍵出現右2畫面(表示第二段比第一段高20℃)c.按 或 鍵來調整第二段溫度，按つ鍵2次返回。

7．超溫保護設定a.承上出現右1畫面b.按つ鍵出現右2畫面c.按 或 鍵來調整溫度(機器出廠設定爲230℃)，按つ鍵返回。

0.0圖1 圖2 圖3 圖4 二、機器出廠主要設定值1.超溫保護a.數位溫控器230℃；b.液漲式溫度開關230℃。

2.恒溫設定a.第一段120℃；b.第二段140℃。

3.時間設定a.第一段時間60分鐘；b.第二段時間90分鐘；(第1個時間繼電器) (第2個時間繼電器)4.冷卻時間a.15分鐘(第3個時間繼電器) 5.溫度關機a.60℃(右邊的液漲式溫度開關)三.限時繼電器調設要領1.第一段時間設定——左邊a.通電啓動後，逆時針( )旋轉指針歸零(紅燈停止閃爍轉爲常亮，第二個限時繼電器啓動紅燈閃爍)b.若歸零的位置爲0再兩個刻度的位置(圖1)c.順時針( )旋轉指針到2的位置(圖2)d.逆時針( )旋轉指針到1再兩個刻度的位置(圖3)即可調到1小時±5分鐘的時間。

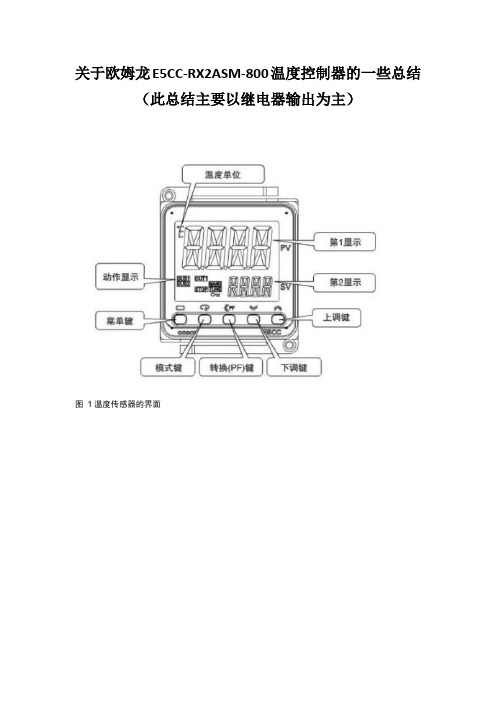

关于欧姆龙E5CC-RX2ASM-800温度控制器的一些总结（此总结主要以继电器输出为主）
图1温度传感器的界面
图2面板上的一些按键的作用
图3端子排列图（输入电源见铭牌）
图4根据输入类型连接好
图5控制输出
图6辅助输出（报警输出）
图7一些字符识别
使用时的基本流程如下：
接通电源——进行输入类型等的初始设定——对设定点进行设定——设定报警设定值——（1）进行继电器（on/off）控制（2）进行PID控制——运行
注：进入保护菜单同时按住菜单键与模式键.一些参数设定：
图8保护菜单流程
图9调整菜单流程
图10运行菜单流程
图11初始菜单运行流程
（注意，控制类型控制方式以自己的为主，此表只是举例）
（保护菜单同时按住菜单键与模式键，初始菜单菜单键按住3秒进入，调整菜单按下菜单键,具体以下图为准）
关于报警的重点（例子）：
将报警值1设定为偏离上限报警，比较点SP比当前值PV超过10℃时，输出报警.“报警1类型”=“2：偏差上限”
“报警值1”=“10”。

OMRON温控仪参数设定方法OMRON E5CN 温控表参数设定方法仪面板（E5CN ）如图：一．参数设置等级操作：1. 按“”键3秒以上，进入参数设置等级。

显示：2. 按“”键，切换参数代码，可循环显示。

显示：3. 按“”或“”键，修改参数设定值。

4. 按“”键3秒以上，返回正常控制模式。

显示：二．报警值设置操作：1. 按“”键，进报警值设定，可循环显示。

显示：温度实际值设定值向上向模式等级状态2.按“”键，设定报警1（）温度值。

显示：3.按“”或“”键，修改报警输出设定值。

4.按“”键，设定报警2（）温度值。

显示：5.按“”或“”键，修改报警输出设定值。

6.按“”键，返回正常控制模式。

显示：三．自整定操作：按“”键，进入自整定设置操作。

显示：按“”键，将“”改为“”。

显示：按“”键，开始自整定，设定温度值闪烁显示。

显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。

四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号0：代表传感器型号pt100按“”键温度显示单位C：代表摄式度；F：代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数，禁止随意修改*PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关ON：开；OFF：关按“”键控制周期2：加热周期为2秒钟*关键参数，禁止随意修改*按“”键控制方向OR-r:加热；OR-d:冷却按“”键报警方式1类型8：温度上限值报警*除杀菌温度外，其他可不设定*按“”键报警方式2类型8：温度上限值报警*关键参数，禁止随意修改*按“”键3秒以上，返回正常控制模式。

OMRON温控器E5CZ调整方法OMRON温控器E5CZ是一种先进的温度控制器，具有广泛应用于工业自动化领域的特点。

它可以用来监测和控制温度，并且具有多种可调节和配置的参数，使其能够适应不同的控制需求。

下面将介绍OMRON温控器E5CZ的常见调节方法。

1.参数设置：首先需要了解温控器的参数设置，不同的应用场景可能需要设置不同的参数。

参数设置包括温度单位、控制方式、输入范围、输出范围等。

可以通过从OFF状态一直按下▲和▼键进入菜单，然后使用▲和▼键选择相应的功能，使用▲和▼键进行参数的调整。

按住SET键3秒钟可以退出参数设置模式。

2.设定温度设置：温控器的主要功能就是设定温度并控制温度维持在所设定的范围内。

可以通过按住SET键进入设定温度设置模式，然后使用▲和▼键调整设定温度。

设定温度设置完成后，按住SET键3秒钟即可退出设定温度设置模式。

3.输出设定：温控器可以通过输出控制器来控制温度，比如通过继电器输出或者模拟输出等。

可以通过按住SET键进入输出设定模式，然后使用▲和▼键选择输出方式，并使用▲和▼键调整输出参数，如输出上限、下限、偏差等。

输出设定完成后，按住SET键3秒钟即可退出输出设定模式。

4.报警设定：温控器可以设置上下限报警，当实际温度超出设定的上下限时，温控器会进行报警。

可以通过按住SET键进入报警设定模式，然后使用▲和▼键选择报警方式，并使用▲和▼键调整报警参数，如报警上限、下限、延迟等。

报警设定完成后，按住SET键3秒钟即可退出报警设定模式。

5.输入校正：为了提高温控器的精度，可以对输入信号进行校正。

可以通过按住SET键进入输入校正模式，然后使用▲和▼键选择要校正的输入信号类型，并通过▲和▼键调整校正参数。

输入校正完成后，按住SET键3秒钟即可退出输入校正模式。

6.控制周期设定：控制周期是指温控器进行一次温度控制的时间间隔。

可以通过按住SET键进入控制周期设定模式，然后使用▲和▼键调整控制周期。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“ 5.ERR”。

为了清除“5.ERR 显示，需要正确接线并重新上电。

温控器各部名称及功能
长按【菜单键】至少 3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当 前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单
键】直至温控器重启返回。

如：显示数字“ 5”时，说明当前输入类型为 K 型热电偶，如需 将输入类型改为铂电阻输入， 需通过按【上调键】使显示数字变为“0”或“1”或“3”（根 据不同测试需要选择设定）。

设定类型表见“ 1.1输入类型表”。

1.3温控器PID 控制设置
长按【菜单键】至少 3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显
r*
L HC L
示为“ --------- ”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD ” 时即当前模式为“ PiD ”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.2输入类型修改设置
淖度羊
H®叶
动乍显示
O O
I 瓊弍湛」
下匿逵
翼迄显示］
上调区］
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“ WEPE”，单击【上调键】或【下调键】使右下角“OFF ”变为“ ON ”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“ OFF”状态。

欧姆龙E5CC温控仪设定
欧姆龙E5CC温控仪设定
E5CC温控仪是一种用于BH7000和BH6000型灌装机的
仪表，它可以检测、显示和控制加热元件的温度，并向PLC
发出报警信号。

它需要10-240V，50/60Hz的交流电源，控制
输出为直流12V，40mA。

该温控仪的操作面板包括显示字符和按键。

显示字符可以显示当前的温度值和设定值，以及报警信息。

按键可以用于设定温度值、调整菜单等。

设定温控仪的基本流程包括保护菜单设定和调整菜单设定。

在保护菜单设定中，可以设置锁定调整菜单的级别、设定变更保护和PF键保护等。

在调整菜单设定中，可以执行自整定、
监测加热器断线和短路等操作。

运行菜单设定包括PV、SV、加热器电流值、报警上下限等。

初始菜单设定包括输入类型、温度单位、控制类型和方式等。

总之，E5CC温控仪是一种功能强大的仪表，可以广泛应用于各种灌装机中。

控制周期（加热时间）建议为0.5秒正/反向运行，选用OR-R（逆动作）报警类型2（0：无报警，1：偏离上下限报警，2：偏离上限报警，3：偏离下限报警，4：偏离上下限范围报警）。

需要注意的是，有些机型的报警和设备报警是反向的。

第10条是关于报警2滞后时间的。

EV-1事件输入1分配MSPO多设定点。

报警类型的设定顺序为：保护菜单-初始菜单-调整菜单-运行菜单-保护菜单。

售后服务部。

（1）首先在运行菜单下同时按和3 秒以上进入保护菜单，然后将“OAPT（运行/调整保护）”和“ICPT（初始/通信保护）”的值改为“0”，再将“WTPT（设置更改保护）”改为“OFF”，这样就
解除参数锁定，即所有的参数都可以修改。

要恢复参数锁定请将“OAPT”和“ICPT”改为“2”。

（2）在运行菜单内每次按下键可以显示不同的参数，通过按或键可以修改菜单内的参数。

按键多次后回到PV/SV 显示状态
（3）在运行菜单按下键进入调整菜单，每次按下可以显示调整菜单内不同的参数，通过或键可以修改调整菜单内参数。

再次按下将返回运行菜单
（4）在运行菜单按下键3 秒以上进入初始菜单，每次按下可以显示初始菜单内不同的参数，通过或键可以修改初始菜单内参数。

在初始菜单按键1 秒以上将返回运行菜单
（5）在初始菜单内将参数“AMOV”改为“-169”后将进入高级功能菜单，在高级功能菜单内每次按下
将显示不同的参数，通过或键可以修改高级功能菜单内参数。

在高级功能菜单内按键
1 秒以上将返回初始菜单，然后再按键1 秒以上将返回运行菜单。
