电梯功能解释1、全集选控制①共乘方式电梯一边应答轿内召唤，一边依次应答与运行方向同方向的厅外召唤。
②换方向运行功能如果完成运行方向的召唤（包括基站），则自动地换方向运行，尽快应答反方向的召唤。
③待机当无基站时，完成全部召唤服务后，在最后服务的楼层上关门待机。
当有基站时，可以使电梯回到基站待机。
④门的开启、关闭当登记要去的楼层召唤后，电梯自动地关门、出发、平层、开门。
2、检修运行方式操作人员通过此功能可在电梯的机房、轿内或轿顶用点动运行方式控制电梯在井道中以0.25米/秒的速度慢速行驶。
同样，检修时电梯在门区内开关门按钮也为点动开关门。
3、召唤功能①轿内召唤：a.按压操纵箱的各层召唤按钮，除电梯所在层的召唤灯不能自保外，其余召唤灯都应亮灯。
b.电梯应按召唤顺序停站，当电梯运行至被召唤的层楼时，对应的轿内召唤灯应熄灭。
②厅外召唤：a.电梯能按楼层顺序应答厅外的召唤。
b.电梯停靠层的厅外召唤试验：电梯所在层和电梯运行方向相同的厅外召唤应不能登记，但关门过程中按压该按钮应能重开门；电梯所在层和电梯运行方向相反的厅外召唤应能登记。
4、电梯自救运行电梯故障的发生可能会导致电梯在非平层区(离平层位置超过125mm)停车，当故障被排除后或该故障并不是重大的安全类故障时，电梯会自动以低速进行自救运行，并在最近的服务层停车开门，以防止将乘客困在轿厢中。
5、到站自动开门在自动状态、司机状态或专用状态下，电梯响应指令信号运行，到达服务层后自动开门。
6、自动关门在自动状态运行时，电梯到站自动开门后，延时若干时间自动关门。
7、对讲机通讯、警铃可通过轿内对讲机与机房(或值班室[有三方通话功能时])直接对话。
可在轿箱按压操纵箱上的“紧急呼唤”按钮，使轿顶警铃发出响声，通知值班人员。
8、关门按钮提前关门在自动状态运行时，电梯到站自动开门后，可按压关门按钮直接关门。
9、开门按钮开门电梯关门过程中，可按压开门按钮重新开门。
10、故障重开门如果电梯持续关门10秒后，尚未使门锁闭合，电梯就会转换成开门状态。

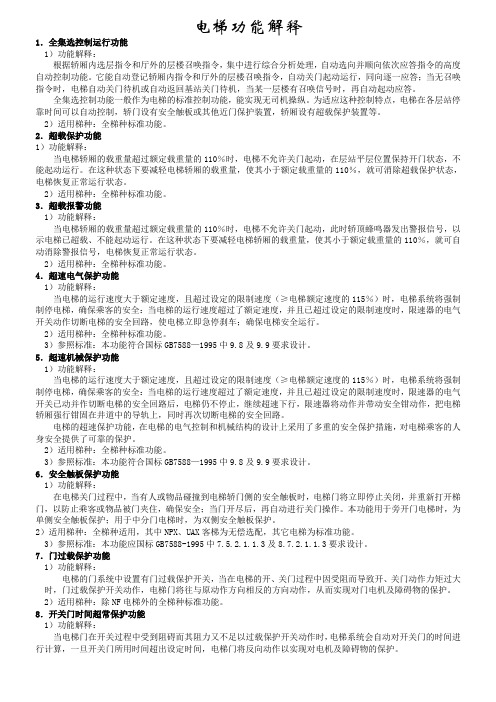

电梯功能解释1．全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。
它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。
全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。
为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。
2）适用梯种：全梯种标准功能。
2．超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。
在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。
2）适用梯种：全梯种标准功能。
3．超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。
在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。
2）适用梯种：全梯种标准功能。
4．超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。
2）适用梯种：全梯种标准功能。
3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。
5．超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。
电梯功能解释1．全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。
它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。
全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。
为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。
2）适用梯种：全梯种标准功能。
2．超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。
在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。
2）适用梯种：全梯种标准功能。
3．超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。
在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110 ％，就可自动消除警报信号，电梯恢复正常运行状态。
2）适用梯种：全梯种标准功能。
4．超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（》电梯额定速度的115 %）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。
2）适用梯种：全梯种标准功能。
3）参照标准：本功能符合国标GB7588—1995 中及要求设计。
5．超速机械保护功能1 ）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（》电梯额定速度的115 %）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。
电梯功能名称及解释常规运行功能全集选运行功能自动运行或司机状态，电梯在运行过程中，响应内召的同时，自动响应厅外召唤按钮信号，任何服务层的乘客，都可通过登记上下召唤信号召唤电梯。
开门时间设定功能系统根据设定的时间自动判别召唤开门、指令开门、门保护开门、延时开门等不同的保持开门时间。
开门保持功能在自动运行状态下，在轿厢内按开门保持按钮，电梯延时关门，方便货物运输等需求。
门服务层设置系统可根据需要分别选择所需要服务的楼层。
关门按钮提前关门自动运行状态，处于开门保持时，可以通过关门按钮提前关门，提高效率。
楼层显示设置系统允许每一层使用数字以及字母的任意排列组合显示，方便特殊状况使用。
光幕信号自诊断当关门过程中，门的中间有东西阻挡时，光幕保护动作，电梯转为开门。
但光幕保护在消防操作时不起作用。
辅操纵厢功能在有主操纵箱的同时，还可选配辅操纵箱。
辅操纵箱和主操纵箱操作功能相同。
辅操纵厢功能当轿厢有两个门时，可根据用户的具体需求实现对两个门的自动控制。
重复关门功能电梯持续关门一定时间后，若门锁尚未闭合，则电梯自动开门，然后重复关门。
指令独立功能当配置主辅操纵箱时，自动运行时，可以根据指令的情况，独立控制门的开关。
语音报站功能电梯运行过程中自动向乘客播报运行方向及即将到达的层站等信息。
自动平层免调试系统通过楼层脉冲计数、上下平层反馈双重信号处理方法，自动准确平层，真正实现了平层免调试。
加速段截车响应系统允许在电梯加速的过程中截车，自动响应相应的服务楼层指令下集选控制运行功能在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，只响应厅外下召唤按钮信号。
空闲返基站功能在自动运行状态下，当超过设定时间仍无内部指令和层站召唤时，电梯自动返回设定的泊梯基站等候乘客。
换站停靠功能如果电梯在持续开门超过开门保护时间后，开门到位信号仍然无效，电梯就会变成关门状态，并在门关闭后，自动登记下一个层站运行，提示E55故障。
电梯功能解释1．全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令,集中进行综合分析处理,自动选向并顺向依次应答指令的高度自动控制功能.它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。
全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。
为适应这种控制特点，电梯在各层站停靠时间可以自动控制,轿门设有安全触板或其他近门保护装置,轿厢设有超载保护装置等。
2）适用梯种：全梯种标准功能。
2．超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时,电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。
在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110%,就可消除超载保护状态，电梯恢复正常运行状态。
2)适用梯种：全梯种标准功能.3．超载报警功能1)功能解释：当电梯轿厢的载重量超过额定载重量的110%时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行.在这种状态下要减轻电梯轿厢的载重量,使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。
2）适用梯种:全梯种标准功能.4．超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时,电梯系统将强制制停电梯，确保乘客的安全:当电梯的运行速度超过了额定速度,并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车;确保电梯安全运行。
2）适用梯种：全梯种标准功能.3)参照标准:本功能符合国标GB7588—1995中9。
8及9。
9要求设计。
5．超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115%）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上,同时再次切断电梯的安全回路。
功能代号功能名称可用性功能说明备注FCL 全集选控制S 所有登记的轿厢和门厅呼梯指令，将按照电梯到达层站的顺序全部被响应。
轿厢的运行方向将由第一次登记的轿厢和门厅呼梯指令来确定。
ECU 轿厢应急照明S 当照明电源发生故障时，自动为轿内的照明提供可再充电的应急电源CHT 厅、轿门时间控制S 响应门厅呼梯开门的时间和响应轿内指令而开门的时间可以单独设定FMLA 轿内通风手动及照明自动控制S可通过在轿厢控制屏上的开关手动操作风扇，照明是系统根据电梯的运行状况自动控制的。
SR 慢速自救运行S 非检修状态下，未停在平层区，电梯将自动以检修速度运行至平层区，开门放客。
BS 故障储存S 当电梯出现故障时，将相应的故障代码存到EEPROM中，可保存最近多条故障记录，以供查询分析电梯故障原因。
BSM 抱闸动作双安全检测S 系统检测抱闸是否可靠动作，发现抱闸不能可靠动作，则进行保护动作。
RRP 逆向运行保护S 为防止电梯出现与给定的运行方向不一致而设定的保护。
WDT 主控CPU WDT保护S 主控板上设有WDT保护，当检测到CPU故障或程序有故障时，强行使主控制器输出点全部OFF，并使CPU复位。
TBP CAN通讯故障保护S 当CAN通讯发生故障时防止继续运行导致危险，电梯停车后开门停梯。
DBP 门开关故障保护S 当检测到电梯开关门超过设定次数以后仍未有效关门，系统停止开关门并输出故障。
BAM 故障自动检测S 自动检测电梯系统所发生的所有故障。
OLD 超载不启动(蜂鸣器)S当轿厢的载重量超出额定允许的载重时，超载蜂鸣器会鸣响以提示超载。
此时显示超载，轿厢不关门，电梯不能起动。
TRIC 运行次数显示功能S为方便维护保养，在电梯控制柜内设置计数器用来统计电梯总共运行的次数ALM 警铃S 供在特殊情况下乘客通过按动轿厢内报警按钮，及时通知外界。
CPI 轿厢位置指示器S在轿内的操纵面板上以数字方式显示电梯所在层站，以方便乘客了解电梯当前运行位置。
1.全集选控制运行功能１）功能解释：根据轿厢内选层指令与厅外得层楼召唤指令,集中进行综合分析处理,自动选向并顺向依次应答指令得高度自动控制功能。
它能自动登记轿厢内指令与厅外得层楼召唤指令,自动关门起动运行,同向逐一应答;当无召唤指令时,电梯自动关门待机或自动返回基站关门待机,当某一层楼有召唤信号时,再自动起动应答。
全集选控制功能一般作为电梯得标准控制功能,能实现无司机操纵.为适应这种控制特点,电梯在各层站停靠时间可以自动控制,轿门设有安全触板或其她近门保护装置,轿厢设有超载保护装置等。
２)适用梯种:全梯种标准功能。
２。
超载保护功能1)功能解释:当电梯轿厢得载重量超过额定载重量得11０%时,电梯不允许关门起动,在层站平层位置保持开门状态，不能起动运行.在这种状态下要减轻电梯轿厢得载重量,使其小于额定载重量得110％,就可消除超载保护状态，电梯恢复正常运行状态。
2)适用梯种:全梯种标准功能。
3.超载报警功能1）功能解释:当电梯轿厢得载重量超过额定载重量得１1０％时,电梯不允许关门起动,此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。
在这种状态下要减轻电梯轿厢得载重量,使其小于额定载重量得11０%，就可自动消除警报信号,电梯恢复正常运行状态.２）适用梯种:全梯种标准功能。
４.超速电气保护功能1)功能解释：当电梯得运行速度大于额定速度,且超过设定得限制速度（≥电梯额定速度得115%）时，电梯系统将强制制停电梯，确保乘客得安全：当电梯得运行速度超过了额定速度,并且已超过设定得限制速度时,限速器得电气开关动作切断电梯得安全回路,使电梯立即急停刹车;确保电梯安全运行。
2）适用梯种:全梯种标准功能.3)参照标准：本功能符合国标GＢ75８8-1995中9、8及９、9要求设计.5.超速机械保护功能1）功能解释:当电梯得运行速度大于额定速度,且超过设定得限制速度(≥电梯额定速度得115%）时,电梯系统将强制制停电梯,确保乘客得安全:当电梯得运行速度超过了额定速度,并且已超过设定得限制速度时,限速器得电气开关已动并作切断电梯得安全回路后,电梯仍不停止，继续超速下行,限速器将动作并带动安全钳动作,把电梯轿厢强行钳固在井道中得导轨上,同时再次切断电梯得安全回路。
