剪切变形过程及切边质量判定标准

切割机作业中的边缘形貌与切割质量评估切割机作为一种常用的工业加工设备，被广泛应用于金属材料、木材、塑料等材料的加工过程中。

在切割机的作业过程中，边缘形貌和切割质量评估是两个重要的指标。

边缘形貌直接关系到工件的外观质量，而切割质量评估则是衡量切割机性能的有效方法。

本文将从边缘形貌和切割质量评估两个方面进行探讨。

一、切割机作业中的边缘形貌边缘形貌是指被切割材料在切割过程中形成的边缘的外观特征。

边缘形貌的好坏对于工件的质量至关重要。

主要影响边缘形貌的因素包括切割速度、切割厚度、切割方式以及切割机的性能等。

(一) 切割速度：切割速度是指切割机的切割头移动的速度。

过高的切割速度会导致边缘出现毛刺、裂纹等问题，而过低的切割速度则容易引起材料的熔化和变形。

(二) 切割厚度：切割厚度是指被切割材料的厚度。

切割厚度过大时，切割时会产生较大的热量，容易导致边缘的熔化和变形；切割厚度过小时，切割机的切割精度可能会受到影响。

(三) 切割方式：常见的切割方式包括氧气切割、等离子切割、激光切割等。

不同的切割方式在边缘形貌上有所差异，选择合适的切割方式对于边缘形貌的控制十分重要。

(四) 切割机的性能：切割机的性能包括切割能量、切割稳定性等。

切割能量过大或过小都会对边缘形貌产生不利影响，而切割机的稳定性直接关系到切割精度和边缘质量。

二、切割质量评估方法切割质量评估是对切割机作业过程中切割性能的评估和监控，用于判断切割结果是否达到预期要求。

在实际应用中，常用的切割质量评估方法有视觉检测、尺寸测量和金相显微镜观察等。

(一) 视觉检测：通过人眼对切割样品的边缘形貌和表面平整度进行观察和评估。

这是一种简单直观的评估方法，但受主观因素影响较大，对于较高精度和一致性要求的切割质量评估不够准确。

(二) 尺寸测量：通过对切割结果的边缘线条、角度、长度等进行测量，进一步评估切割质量。

这是一种较为客观的评估方法，可以提供定量的切割质量数据。

(三) 金相显微镜观察：使用金相显微镜对切割样品进行显微观察，通过观察切割边缘的晶粒结构、裂纹情况等来评估切割质量。

金属剪切试验标准一、目的本标准规定了金属材料剪切试验的方法、试验原理、试验设备、试样制备、试验程序、数据分析和试验报告。

本标准适用于金属材料在室温或高温条件下的剪切强度和变形行为的测试。

二、术语和定义1.剪切强度：材料在剪切应力作用下，单位面积上所能承受的最大剪切力。

2.剪切变形：材料在剪切应力作用下，发生的剪切变形量。

三、试验原理剪切试验是通过在试样上施加剪切应力，使试样在剪切面上产生剪切变形，从而测定材料的剪切强度和变形行为。

剪切试验一般分为单向剪切和双向剪切两种类型。

四、试验设备1.试验机：应具有足够的刚性和精度，能够施加恒定的载荷并测量试样的变形。

2.剪切装置：包括上下压板、试样夹持器和剪切刀具等，应确保试样在试验过程中不会发生移动或偏移。

3.测量仪器：如千分尺、量具等，用于测量试样的尺寸和变形。

4.环境控制设备：如加热炉、冷却水浴等，用于控制试验温度。

五、试样制备1.试样尺寸：试样应具有足够的尺寸，以避免在试验过程中发生弯曲或失稳。

一般情况下，试样的宽度应至少是厚度的两倍。

2.试样形状：试样一般采用矩形或圆形，表面应平整光滑，无划痕、裂纹等缺陷。

3.试样处理：如热处理、表面处理等，应根据材料性质和试验要求进行。

六、试验程序1.安装试样：将试样放置在剪切装置中，确保上下压板与试样紧密接触，无间隙。

2.加载：根据试验要求，逐渐增加载荷至指定值，并保持稳定。

3.测量变形：在载荷作用下，观察试样的变形情况，使用测量仪器记录变形量。

4.卸载：卸载载荷后，观察试样的残余变形。

5.重复试验：为保证试验结果的可靠性和可比性，应进行多次试验，取平均值。

七、数据分析1.绘制应力-应变曲线：将载荷与变形量绘制成曲线，从而得到材料的应力-应变曲线。

2.计算剪切强度：从应力-应变曲线上读取剪切应力，并计算出剪切强度。

剪切强度一般取最大剪切应力值。

3.分析变形行为：观察试样在载荷作用下的变形过程，分析材料的变形机制和行为。

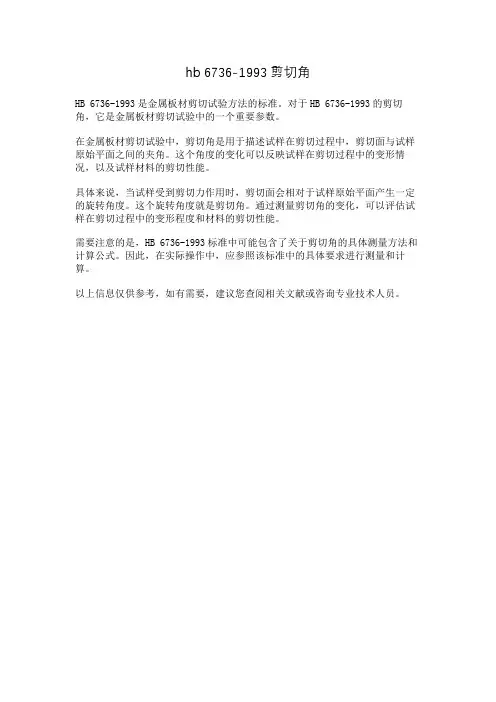

hb 6736-1993剪切角
HB 6736-1993是金属板材剪切试验方法的标准。

对于HB 6736-1993的剪切角，它是金属板材剪切试验中的一个重要参数。

在金属板材剪切试验中，剪切角是用于描述试样在剪切过程中，剪切面与试样原始平面之间的夹角。

这个角度的变化可以反映试样在剪切过程中的变形情况，以及试样材料的剪切性能。

具体来说，当试样受到剪切力作用时，剪切面会相对于试样原始平面产生一定的旋转角度。

这个旋转角度就是剪切角。

通过测量剪切角的变化，可以评估试样在剪切过程中的变形程度和材料的剪切性能。

需要注意的是，HB 6736-1993标准中可能包含了关于剪切角的具体测量方法和计算公式。

因此，在实际操作中，应参照该标准中的具体要求进行测量和计算。

以上信息仅供参考，如有需要，建议您查阅相关文献或咨询专业技术人员。

变形铝及铝合金板、带缺陷1范围本标准规定了变形铝及铝合金板、带产品中常见的缺陷的定义、特征，分析了其产生的原因，并附有相应部分图片。

本标准适用于变形铝及铝合金板、带缺陷的分析与判定。

2缺陷定义、特征、产生原因典型事例2.1非金属压入2.1.1缺陷定义及特征非金属杂物压入板、带表面。

表面呈明显的点状或长条状黄黑色缺陷。

2.1.2产生原因a）轧制工序设备条件不清净；b）轧制工艺润滑剂不清静；c）工艺润滑剂喷射压力不足；d）板坯表面有擦划伤。

图1非金属压入2.2金属压入2.2.1缺陷定义及特征金属屑或金属碎片压入板、带表面。

压入物刮掉后呈大小不等的凹陷，破坏了压入板、带表面的连续性。

2.2.2产生原因a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入；b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入；c）轧辊粘铝后，其粘铝又被压在板坯上；d）热轧导尺夹得过紧，带下来的碎屑掉在板坯上后被压入。

图2金属压入2.3划伤2.3.1缺陷定义及特征因尖锐的物体（如板角、金属屑或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕。

2.3.2产生原因a）热轧机辊道、导板上粘铝使板、带划伤；b）冷轧机导板、压平辊等有突出的尖锐物；c）精整时板角划伤；d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。

图3划伤2.4擦伤2.4.1缺陷定义及特征由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕。

2.4.2产生原因a）板、带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤；b）冷轧卷端面不齐正，在立式炉退火翻转时产生错动、层与层之间产生擦伤；c）冷轧时张力不当，开卷时产生层间错动而产生擦伤；d）精整验收或包装操作不当产生板间滑动而造成擦伤。

图4擦伤2.5碰伤2.5.1缺陷定义及特征铝板、铝卷与其他物体碰撞后在板、带表面或端面产生的划痕，且大多数在凹陷边际有被挤出的金属存在。

圆盘剪剪切原理及切边质量控制胡建军;周保欣;刘顺明【摘要】The SMS-SIEMAG double-side trimmer in 2230 cold rolling continuous annealing production line in Shou Gang Jing Tang United Iron & Steel Co. , Ltd. existed the problems of waste parting-line flash, shear blade collapse, oversize scrip steel burrs and wave shape occurring in production. The structure and working principle of the double-side trimmer are introduced. The influence of GAP and LAP on shearing quality is analyzed. The calculation method of GAP value and LAP value of shearing blades is given. The algorithm reduced the shearing accident, improved the shearing quality obviously and raised the production rate.%首钢京唐钢铁公司2230冷轧连续退火生产线的SMS-SIEMAG圆盘剪,生产过程中出现废料飞边、剪刃崩刀、切后带钢毛刺过大、带钢边部浪形等问题,本文介绍了该圆盘剪的结构和工作原理,分析了GAP值和LAP值对剪切质量的影响,给出了圆盘剪剪刃GAP值和LAP值的计算方法,降低了切边事故,切边质量也有了明显改善,有效地提高了生产率.【期刊名称】《重型机械》【年(卷),期】2012(000)006【总页数】5页(P58-62)【关键词】圆盘剪;GAP值;LAP值【作者】胡建军;周保欣;刘顺明【作者单位】首钢京唐钢铁联合有限责任公司,河北唐山063200;首钢京唐钢铁联合有限责任公司,河北唐山063200;首钢京唐钢铁联合有限责任公司,河北唐山063200【正文语种】中文【中图分类】TG3330 前言圆盘剪 (又称切边剪)是冷轧厂酸轧、连续退火以及镀锌生产线的关键设备之一。

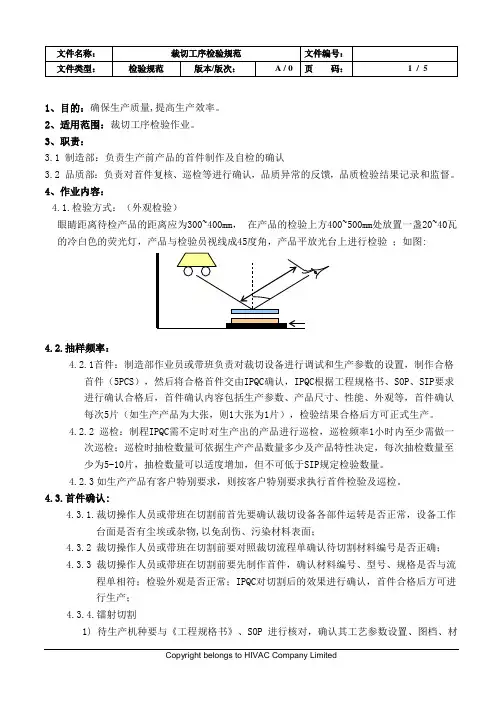

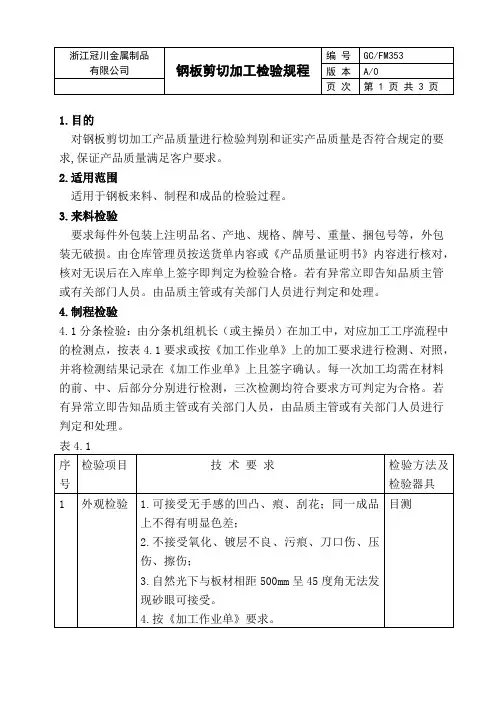

1、目的：确保生产质量,提高生产效率。
