形考任务二1.铰链四杆机构都有摇杆这个构件。
（×）2.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
（×）3.在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。
（×）4.曲柄的极位夹角Ɵ越大，机构的急回特性也越显著。
（√）5.铰链四杆机构中，传动角越大，机构传力性能越高。
（√）6.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）7.曲柄滑块机构是由曲柄摇杆机构演化而来的。
（√）8.曲柄滑块机构曲柄为主动件时，有死点位置。
（×）9.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。
（√）10.构件的强度要求，就是构件有足够的抵抗变形的能力。
（×）11.构件的刚度要求，就是构件有足够的抵抗破坏的能力。
（×）12.下图所示的平面四杆机构中，各杆长度分别为a=25mm、b=90mm、c=75mm、d=100mm。
若杆AB是机构的主动件，AD为机架，机构是_______。
（B ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构13.根据下图所示机构的尺寸和机架判断铰链四杆机构是_______。
（C ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构14.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。
（A ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆15.平面四杆机构无急回特性时，行程速比系数_______。
（C ）A.大于1B.小于1C.等于1D.等于016.为保证四杆机构良好的传力性能，_______不应小于最小许用值。
（B ）A.压力角B.传动角C.极位夹角D.啮合角17.曲柄滑块机构中，曲柄为主动件时，_______为死点位置。
（C ）A.曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90°18.凸轮机构从动杆的运动规律，是由凸轮的_______所决定的。
平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
机构的急回特性。
行程速比系数K表明急回运动的相对程度。
2.传力特性2.1压力角：作用于从动件上的力与其作用点C的绝对速度方向之间所夹的锐角，称为压力角。
压力角的余角称为传动角。
四杆机构体现了机构在运动中的配合关系，改变不同长度，可以实现不同状态的运动，引出学生要有配合，灵活的思想等速运动是从动件上升或下降的速度为一常数的运动规律。
2)等加速等减速运动规律从动件在推程(或回程)的前半段行程作等加速运动，后半段行程作等减速运动。
4.凸轮机构的传力特性凸轮机构的型线导致从动件运动规律的不同，可以引出不同的思路可以创造不同结知识点五螺旋机构一、螺纹的基本知识1根据压型分类2螺纹根据牙型可分三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等，其中三角形螺纹主要用于零件间连接，矩形螺纹、梯形螺纹和锯齿形螺纹主要用于传递动力和运动。
3.按螺旋方向分类根据螺旋线绕行方向的不同，螺纹可分为右旋螺纹和左旋螺纹4.按形成螺纹线数分类螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹，沿多条螺旋线形成的螺旋为多线螺纹，多线螺纹中，以双线螺旋较为常用5.按螺旋线形成的表面分类在圆柱体外表面上形成的螺纹称为外螺纹，在圆柱内表面形成的螺纹称为内螺纹6.螺纹的参数内、外螺纹总是成对使用的，只有当内、外螺纹的牙型、公称直径、螺距、线数和旋向五个要素完全一致时，才能正常地旋合。
二、螺旋机构的基本知识1.分类：传力螺旋、传动螺旋、调整螺旋2.螺旋机构的特点(1)当螺杆转过一周时，螺母只移动一个导程，而导程可以做得很小。
故螺旋机构可以得到很大的减速比。
(2)由于减速比大，当在主动件上施加一个不大的扭矩时，在从动件上可获得一个很大的推力，即螺旋机构具有很大的机械利益。
(3)选择合适的螺旋升角可以使螺旋机构具有自锁性。
(4)结构简单、传动平稳、无噪声等。
(5)滑动螺旋的效率较低，特别是自锁螺旋的效率都低于50%。
3.螺旋机构的运动形式4.滚动螺旋机构。

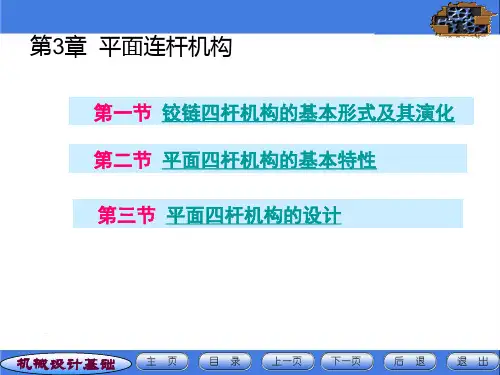

授课内容：第2章 平面四杆机构目的要求:了解铰链四杆机构的基本型式和特性、铰链四杆机构有整转副的条件重点难点：重点：平面四杆机构的基本特性 难点：平面四杆机构的基本特性 计划学时：2第一节 铰链四杆机构的基本型式和特性1）曲柄摇杆机构:两连架杆中，一个为曲柄，而另一个为摇杆。
2）双曲柄机构 两连架杆均为曲柄。
3）双摇杆机构 两连架杆均为摇杆。
急回特性v 1 =C 1C 2/t 1 v 2 =C 1C 2/t 2 ϕ1=180°+θ, ϕ2=180°-θ ∵ ϕ1>ϕ2 , ∴ t 1>t 2 , v 1<v 2行程速比系数K = 输出件空回行程的平均速度 输出件工作行程的平均速度θ=180°（K-1）/（K+1）机构的死点位置摇杆为主动件，且连杆与曲柄两次共线时，有:γ＝0连架杆连杆连架杆机架摆角 θψ C 1C 2DAB 1B 2Bϕ1Cωϕ2极位夹角此时机构不能运动，称此位置为：“死点”避免措施：两组机构错开排列，如火车轮机构;靠飞轮的惯性第二节 铰链四杆机构有整转副的条件平面四杆机构具有整转副可能存在曲柄整转副存在的条件最长杆与最短杆的长度之和应≤其他两杆长度之和整转副是由最短杆（曲柄）与其邻边组成的当满足杆长条件时，说明存在整转副，当选择不同的构件作为机架时，可得不同的机构。
如 曲柄摇杆1 、曲柄摇杆2 、双曲柄、 双摇杆机构F’’’’ B CA BE FD CGA B CDl 1l 2 l 3 l 4授课内容：第2章平面四杆机构（§2.3—§2.4）目的要求:了解铰链四杆机构的基本型式和特性、铰链四杆机构有整转副的条件重点难点：重点：平面四杆机构的基本特性难点：平面四杆机构的基本特性计划学时：22.3 铰链四杆机构的演化通过前面的学习，我们知道在铰链四杆机构中，可根据两连架杆是曲柄还是摇杆，把铰链四杆机构分为三种基本形式——曲柄摇杆机构、双曲柄机构、双摇杆机构，而后两种可视为曲柄摇杆机构取不同构件作为机架的演变。
1.平面机构的自由度（公式：Fn=3n -2Pl -Ph ）2.瞬心（简答）三心定理（公式：N=2)1(-k k K 为构件个数） 3.铰链四杆机构的曲柄存在条件：平面连杆机构（公式：L min +L max ≤L x +L y ）①双曲柄 ：最短杆为机架② 曲柄摇杆：最短杆对边为机架4.铰链四杆机构的基本形成和特征 ③双摇杆：杆最短杆为机架对边④L min +L max ＞ L x +L y 为双摇杆5. 平面四杆机构的演化：双摇杆，曲柄摇杆，双曲柄摇杆，曲柄滑块。

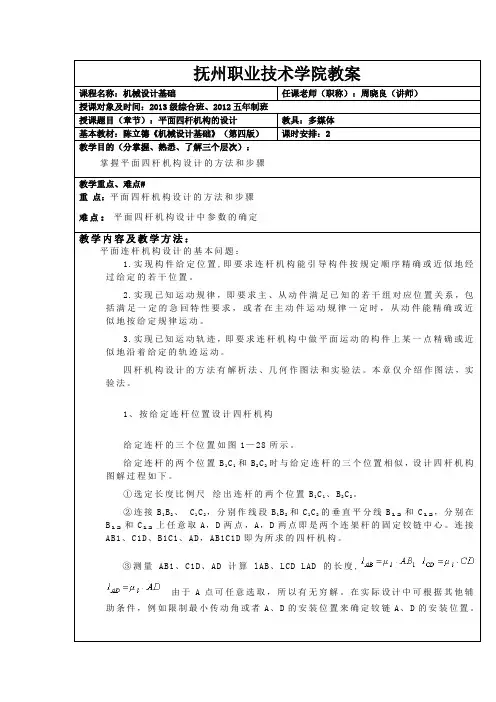

6. 铰链四杆机构的设计：作图题，（公式θ=180°11+-k k ）。
7. 死点位置：摇杆为主动件，曲柄和连杆共线时出现死点位置。
①盘形，移动，圆柱②尖顶，滚子，平顶8.凸轮机构的应用和类 ③直动，摆动④对心（e=0），偏置9.图解法设计凸轮轮廓：先画轮廓线，偏置圆（从动件导路切线），基圆（圆心到轮廓线最近点为R ）利用反转法作偏置圆的切线即速度方向，（起始位置导路在哪边，切线也在哪边）圆心与偏置圆切点的连线即力的方向压力角α：从动件力的方向与速度方向的夹角即为压力角α。
①传动比i 恒定不变②直齿圆柱齿轮10.齿轮机构的特点和类型 ③斜齿圆柱齿轮④直齿圆锥齿轮11. 齿轮啮合基本定律：i=n 1/n 2=w 1/w 212. 渐开线齿廓：i=n1/n2=w1/w2=d2‘/d1’=db2/db113. 渐开线标准齿廓的基本尺寸：d=mz中心距：a=221d d +=2)(1z z m +基圆d b =dcos α（α=20°）V=ωr齿距P=齿厚S+曹宽E 齿高h=齿根高h a +齿顶高h f①m n1=m n2=m n14.齿轮正确啮合条件 ②αn1=αn2=αn③β1= -β2①定轴轮系（每个齿轮上的轴线都固定）14. 轮系的类型 ②周转轮系（有一个齿轮上的轴线不固定）③混合轮系（两种都有）15. 轮系计算公式:定轴轮系: i 1k = K 1N N =主动轮连乘积从动轮连乘积±周转轮系:h k h h k n n n n i --=11=主动轮连乘积从动轮连乘积 （注：方向需要判定）16. 回转件平衡的目的：整回转件的质量分布，使回转件工作时离心力达到平衡，以消除附 加动压力，尽可能减轻有害的机械振动。
