最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件，它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新，建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容：1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整，便于施工人员理解和执行。
2. 图纸分类- 建筑施工图：包括平面图、立面图、剖面图等，展示建筑物的各个面和内部结构。
- 结构施工图：详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图：包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图：展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图：描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏，注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号，以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注，避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件，确保图纸的规范性和准确性。
- 图纸应采用适当的比例，以便于阅读和施工。
- 对于复杂的结构或构件，应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书，以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明，包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了，便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准，图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康，避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前，应经过专业审查，并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更，应及时更新，并通知所有相关人员。
一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称“建施”。
2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。
3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

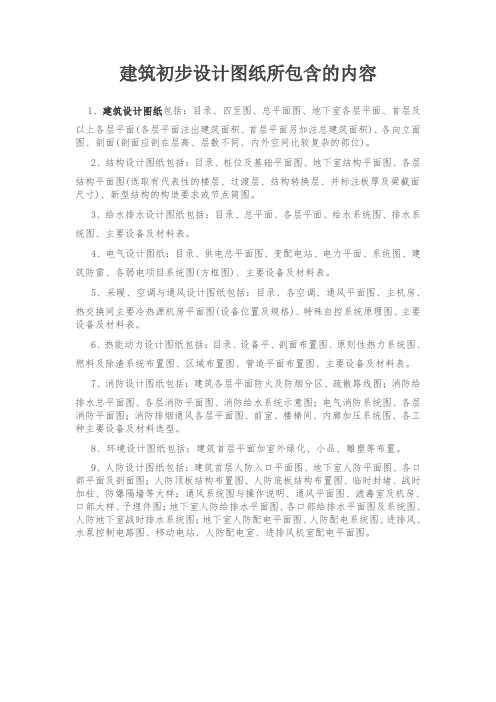

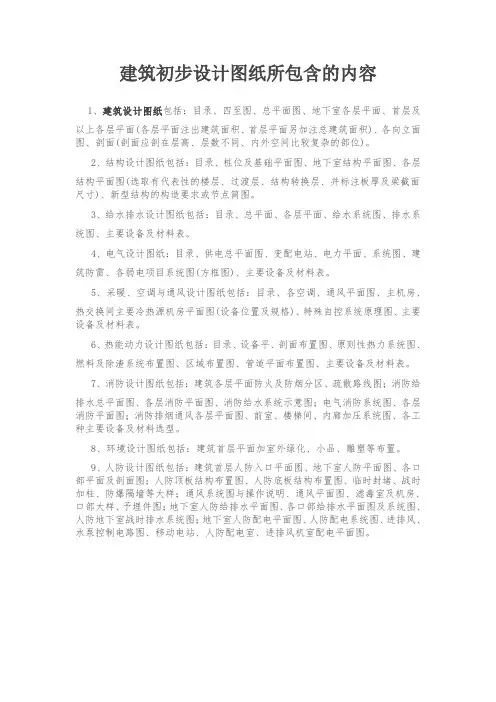

建筑初步设计图纸所包含的内容1、建筑设计图纸包括：目录、四至图、总平面图、地下室各层平面、首层及以上各层平面(各层平面注出建筑面积、首层平面另加注总建筑面积)、各向立面图、剖面(剖面应剖在层高、层数不同、内外空间比较复杂的部位)。
2、结构设计图纸包括：目录、桩位及基础平面图、地下室结构平面图、各层结构平面图(选取有代表性的楼层、过渡层、结构转换层、并标注板厚及梁截面尺寸)、新型结构的构造要求或节点简图。
3、给水排水设计图纸包括：目录、总平面、各层平面、给水系统图、排水系统图、主要设备及材料表。
4、电气设计图纸：目录、供电总平面图、变配电站、电力平面、系统图、建筑防雷、各弱电项目系统图(方框图)、主要设备及材料表。
5、采暖、空调与通风设计图纸包括：目录、各空调、通风平面图、主机房、热交换间主要冷热源机房平面图(设备位置及规格)、特殊自控系统原理图、主要设备及材料表。
6、热能动力设计图纸包括：目录、设备平、剖面布置图、原则性热力系统图、燃料及除渣系统布置图、区域布置图、管道平面布置图、主要设备及材料表。
7、消防设计图纸包括：建筑各层平面防火及防烟分区、疏散路线图；消防给排水总平面图、各层消防平面图、消防给水系统示意图；电气消防系统图、各层消防平面图；消防排烟通风各层平面图、前室、楼梯间、内廊加压系统图、各工种主要设备及材料选型。
8、环境设计图纸包括：建筑首层平面加室外绿化、小品、雕塑等布置。
9、人防设计图纸包括：建筑首层人防入口平面图、地下室人防平面图、各口部平面及剖面图；人防顶板结构布置图、人防底板结构布置图、临时封堵、战时加柱、防爆隔墙等大样；通风系统图与操作说明、通风平面图、滤毒室及机房、口部大样、予埋件图；地下室人防给排水平面图、各口部给排水平面图及系统图、人防地下室战时排水系统图；地下室人防配电平面图、人防配电系统图、进排风、水泵控制电路图、移动电站、人防配电室、进排风机室配电平面图。
1方案设计：1.1设计图纸1。
1.1总平面设计图纸：1:场地的区域2:场地范围（用地和建筑物各脚点的座标或定位、道路红线）3:场地内四周环境的反映（城市道路或建筑物.场地内需保留的建筑物、古树名木、历史遗迹、现有地形标高等）4：场地内拟建的道路、停车场、广场、绿地及建筑物的布置,并且表示出建筑物与用地界线(或道路红线、建筑红线）及相邻建筑物之间的距离。
5：拟建建筑的名称、出入口的位置、层数、与设计标高，以及地形复杂时主要道路、广场的控制高度。
6：指北针或风玫瑰图、比例7：根据需要绘制下列反应方案特性的分析图：功能分析、空间组合及景观分析、交通分析（人流、车流、停车位数量)地形分析、绿地分析、日照分析、分期建设1。
1.2建筑设计图纸平面图应该表达的内容：1：平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）2：各主要使用房间名称3：结构受力体系中的柱网、承重墙位置4:各楼层地面标高、屋面标高5:室内停车库的停车位和行车线路6:底层平面图应该标明剖切线位置编号，并有指北针7：必要时有主要用房的放大图和室内布置图8:图纸名称、比例、比例尺立面图应表示的内容:1：体现建筑造型的特点，选择绘制一、二个有代表性的立面2：各主要部位的标高或主题建筑的总高度3：当相邻建筑有直接关系的时候,应该绘制相邻或原有建筑的局部立面4：图纸名称、比例、比例尺剖面图应表示的内容：1：剖面应剖在高度和层数不同、空间关系复杂的部位2：各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度3：若遇到高度控制时，还要标明最高点的标高。
4：剖面编号、比例或比例尺2初步设计：2。
1设计图纸平面图1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸2绘出主要结构构件和建筑构配件如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当维护结构为幕墙时，应该标明幕墙与主题结构的位置3表示主要建筑设备的位置、如水池、卫生器具等设备专业有关的设备的位置.4表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图5标明室内、外地面设计标高及地上、地下各层楼地面标高6标明指北针（底层平面）7标明剖切线及编号8绘出有特殊要求或标准的厅、室的内室,如家具的布置等；也可以格局需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图；9列出各类建筑设计规范要求计算技术经济指标10标明图纸名称、比例立面图1两端轴线和编号2立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙）雨篷、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶、和主要装饰线脚等。
建筑工程施工图纸入门知识图文总结建筑工程图纸识读的入门知识,力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法,能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方;第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸,道路、绿化及各种室外管线的布置等;2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表;3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图,构件数量表及设计说明;4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图;5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等;第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上,就可以得到一个图形,称为投影法;二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上,这种作图方法称为中心投影法;2、平行投影：投影线呈相互平行状投射到物体上,称平行投影;1正投影：使投影线垂直于投影面时,并且使物体的一个面也垂直于投影线;2斜投影：当投影线倾斜于投影面时,所作出的投影;三、物体的三面正投影图1、三面正投影体系的形成1将物体放在三个相互垂直的投影面间；2用三组垂直于投影面的投影线作投影；3在三个投影面上得到三个正投影图;2、三面正投影体系的展开1正立投影面不动；2水平投影面向下转动90°；3侧立投影面向右后方转动90°;3、三面投影图的特性1不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度;2“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等;4、镜像投影图当用正投影图不易表达物体形状时,可在物体下方放一个镜面,再用正投影法从上向下进行投影,在镜面中反射出的物体的图形就是镜像投影图;镜像投影法一般应用在绘制各层结构顶板平面图;四、剖面图一剖面图的形成：用一个假想的平面把物体切开,移走一部分,作剩下这部分物体的正投影;二剖面图的形式：1、全剖面图2、半剖面图3、局部剖面图4、阶梯剖面图三剖面图的标注方式1、剖切线：剖切位置、剖切方向、剖面编号;2、剖面图编号第三节建筑制图标准一、房屋建筑制图统一标准GBJ—1—861、尺寸和单位：一般尺寸以毫米mm为单位;2、图标和会签栏：工程名称、图名、图号及设计人签字;3、比例：图样大小与实物大小的尺寸之比;4、线型：实线、虚线、点划线、折断线、波浪线等;13、详图编号：表示局部详细做法图样的编号;14、对称符号：表示此线两侧的形状做法完全一样但方向相反;15、连接符号：以折断线表示两部分应该连接的部位;第四节施工图的识读一、总平面图一作用：用于建筑物的定位、定标高,施工放线,土方工程和施工现场布置;二内容：1、新建房屋的平面形状、尺寸,标高,层数、出入口;2、用地范围,新建房屋和原有房屋、构筑物的间距;3、新建房屋室内外地坪标高、道路的标高,土方填挖与地面坡度,雨水排除方向等;4、用指北针表示房屋的朝向;5、有时还有水、暖、电的管线布置,道路庭园绿化的布置;二、建筑专业图一平面图1、作用：用于施工放线,主体结构施工,门窗安装、室内装饰及编制工程预算 ;2、基本内容1建筑物的朝向,平面形状和房间布局；2建筑物的平面尺寸和轴线间距：柱距、跨度;3建筑物的结构形式为框架结构；4主要建筑材料：钢筋混凝土柱,粘土空心砖墙;5门窗的编号、尺寸见门窗表；6变形缝的位置、作用；7散水、台阶的尺寸;二立面图1、作用：主要用于立面装饰;2、基本内容1建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式 ;2建筑物的总高、层高、窗台高、窗高等尺寸;3室外地坪、室内地面及门窗的标高;4外墙面的装饰做法、勒脚的高度和做法;5变形缝的位置和做法;6雨水管的位置;三屋顶平面图1、作用：表明屋面排水情况和突出屋面构造的位置;2、基本内容1屋顶的形状和尺寸,屋檐的挑出尺寸、女儿墙的位置和厚度;突出屋面的楼梯间、水箱间、烟囱、通风道等；2屋面排水情况,排水分区、排水方向、屋面坡度和雨水管等；3屋顶、屋面有关详图的索引;四外墙详图1、作用：外墙详图是某处外墙的大样图,它表示了从室外地面到屋顶各部位的详细做法;外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据;2、内容：1墙与轴线的关系；墙的厚度,墙与轴线的关系；2室内外地面处的节点：地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等；3门窗的节点：窗台做法、门窗过梁等；4屋顶檐口处的节点：屋顶板、梁与墙的连接,屋面做法、顶棚做法、挑檐或女儿墙的做法等;五楼梯详图1、作用：表明楼梯形式、结构类型和平面、剖面尺寸以及详细做法;2、内容：1楼梯平面图：楼梯间的轴线间距,楼梯段的步数和宽度,休息板的尺寸,门窗的位置和尺寸等;2楼梯剖面图：每层楼的梯段数,每段的步数,各层和休息板的标高等;3栏杆、扶手和踏步详图;三、结构专业图一基础平面图1、作用：主要用来抄平、放线、挖槽、打垫层等;2、基本内容①轴线编号和轴线间距；②基础的形状和尺寸；③垫层的尺寸和厚度；④基础的编号；二基础剖面图①基础的类型：钢筋砼独立基础②形状呈锥台形,底部配有网状钢筋;③基础下面设有素混凝土垫层;④基础埋置深度：从室外地面到基础底面的距离;⑤基础梁的做法和用途;三框架柱详图1、柱子的编号：KZ1、KZ2、KZ3;2、柱子的截面尺寸：480×480;3、柱子的高度和长度：+和+;4、柱子的配筋：主筋和箍筋;四现浇钢筋混凝土板配筋图1、作用：用于支模板,绑钢筋,浇筑砼;2、内容：1现浇板配筋图：板的编号、长宽厚尺寸,钢筋的种类、规格、数量;钢筋种类:主筋、分布筋、支座负筋;钢筋数量:轴线距离—墙厚÷间距+1钢筋规格:Φ14150；Φ82002现浇梁的配筋图：梁的断面尺寸、钢筋的种类、规格、数量;钢筋种类：受力主筋、弯起筋、架立筋、箍筋;五框架梁详图平面整体表示法梁的编号截面尺寸根数WKL11 300×400 3WKL12 300×550 2WKL21 400×600 1WKL22 300×400 2 WKL32 300×500 2。

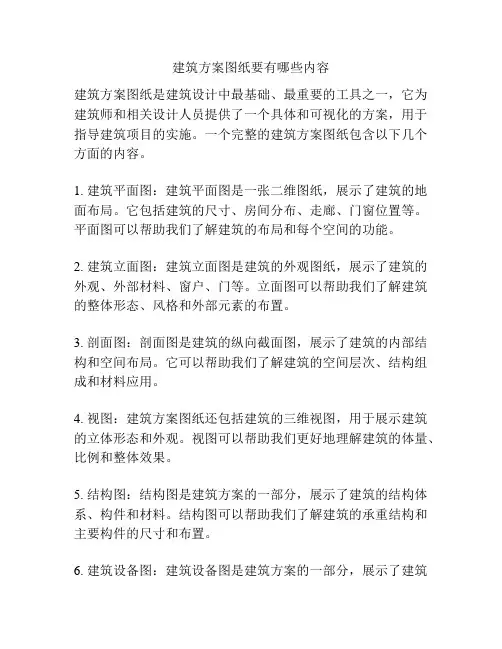

建筑方案图纸要有哪些内容建筑方案图纸是建筑设计中最基础、最重要的工具之一，它为建筑师和相关设计人员提供了一个具体和可视化的方案，用于指导建筑项目的实施。
一个完整的建筑方案图纸包含以下几个方面的内容。
1. 建筑平面图：建筑平面图是一张二维图纸，展示了建筑的地面布局。
它包括建筑的尺寸、房间分布、走廊、门窗位置等。
平面图可以帮助我们了解建筑的布局和每个空间的功能。
2. 建筑立面图：建筑立面图是建筑的外观图纸，展示了建筑的外观、外部材料、窗户、门等。
立面图可以帮助我们了解建筑的整体形态、风格和外部元素的布置。
3. 剖面图：剖面图是建筑的纵向截面图，展示了建筑的内部结构和空间布局。
它可以帮助我们了解建筑的空间层次、结构组成和材料应用。
4. 视图：建筑方案图纸还包括建筑的三维视图，用于展示建筑的立体形态和外观。
视图可以帮助我们更好地理解建筑的体量、比例和整体效果。
5. 结构图：结构图是建筑方案的一部分，展示了建筑的结构体系、构件和材料。
结构图可以帮助我们了解建筑的承重结构和主要构件的尺寸和布置。
6. 建筑设备图：建筑设备图是建筑方案的一部分，展示了建筑的管道、电气和机械设备布置。
它可以帮助我们规划建筑的管线和设备的位置，以满足建筑的功能和需求。
7. 图例和文字说明：建筑方案图纸还包括图例和文字说明，用于解释和说明图纸的内容和意图。
图例可以标示图纸中的各种符号、颜色和线条的含义，文字说明可以详细描述建筑的设计理念、功能需求和技术要求。
总之，建筑方案图纸是建筑设计过程中不可或缺的工具，它包含各种图纸和说明，用于呈现和传达建筑的设计方案。
通过建筑方案图纸，我们可以更清晰地了解建筑的布局、外观、内部结构和设备布置，以及设计师对建筑的创意和理念。
土建看图知识点总结一、土建工程中常见的图纸种类1、建筑工程图纸建筑工程的图纸是指包括建筑平面布置图、各层立面图、结构图、给排水图等各种建筑设计图纸。
其中建筑平面布置图是对建筑平面布置情况进行图解说明的图纸，通常包括建筑的外形尺寸、建筑布置尺寸和建筑功能等。
各层立面图是指建筑各层的立面布置情况的图纸，主要用于说明建筑各层之间的布局和关系。
结构图则是建筑结构的图纸，包括建筑的梁、柱、墙等结构元素的布置和尺寸。
给排水图是指建筑内外给水和排水管线的布置和连接情况。
2、道路工程图纸道路工程图纸包括道路纵断面图、横断面图和路基平面图等。
道路纵断面图是指道路在纵向上的断面图，包括道路的纵坡和横坡等。
道路横断面图是指道路在横向上的断面图，主要用于说明道路的横断面形状和路基挖填情况。
路基平面图是指道路在平面上的布置情况，包括道路的纵向和横向布置情况。
3、桥梁工程图纸桥梁工程图纸包括桥梁平面图、桥梁横断面图和桥梁纵断面图等。
桥梁平面图是指桥梁在平面上的布置情况，包括桥面的布置和桥梁的连接情况。
桥梁横断面图是指桥梁在横向上的断面图，用于说明桥梁的横断面形状和桥梁的梁、柱等结构元素。
桥梁纵断面图是指桥梁在纵向上的断面图，主要用于说明桥梁的纵轴线和桥墩的布置情况。
二、图纸上的主要内容1、图纸的尺寸和比例图纸的尺寸和比例是图纸的重要属性，它直接影响到施工的准确性和质量。
通常图纸的尺寸一般按照国家标准进行规定，且要求比例要合理。
比如建筑工程图纸的尺寸一般采用1:100、1:50等比例。
2、图纸的符号和图例图纸中的符号和图例是对图纸上各种要素的说明和表示，它们是图纸的灵魂。
建筑工程图纸中常见的符号包括建筑物尺寸标注、结构尺寸标注、设备标注等。
在道路工程图纸中常见的符号包括道路纵断面、横断面等。
桥梁工程图纸中常见的符号包括桥梁的梁、柱、桥墩等。
3、图纸的标注和注释图纸的标注和注释是对图纸上各种要素的说明和划线，它是施工的重要依据。
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。
总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
建筑设计图纸内容房屋的设计，一般包括建筑设计、结构设计、设备设计等几个部分、它们之间既有分工，又相互配合。
建筑设计是建筑功能、工程技术和建筑艺术的综合，因此它必须综合考虑建筑、结构、设备等工种的要求，以及这些工种的相互联系和制约。
建筑设计还和城市建设、建筑施工、材料供应以及环境保护等部门的联建筑设计的依据文件1.主管部门有关建设任务使用要求,建筑面积,单方造价和总投资的批文,以及国家有关部,委或各省,市地区规定的有关设计定额和指标.2.工程设计任务书:由建设单位根据使用要求,提出各个房间的用途,面积大小以及其他要求,工程设计的具体内容,面积,建筑标准等都必须要和主管部门的批文相符合.3.城建部门同意设计的批文:包括用地范围(常用红线划定),以及有关规划,环境等城镇建设对拟建房屋的要求.4.委托设计工程项目表:建设单位根据有关批文向设计单位正式办理委托设计的手续.规模较大的工程常用投标方式,委托中标单位进行设计.设计人员根据上述文件进行调查研究,收集必要的原始数据和勘测设计资料,综合考虑总体规划,基地环境,功能要求,结构施工,材料设备,建筑经济以及建筑艺术等多方面的问题进行设计并绘制图纸,编制设计意图说明书,以及绘制相应的图纸和必要的计算书.建筑设计的过程和设计阶段准备阶段1）熟悉设计任务书1.1)建设项目总的要求和建造目的的说明1.2)建筑物的具体使用要求，建筑面积以及各类用途房屋之间的面积分配1.3)建设项目的总投资和单方造价并说明土建费用，房屋设备费用以及道路等室外设施费用情况1.4)基地范围，大小，周围原有建筑道路地段环境的描述并附地形测量图1.5)供电，供水和采暖，空调等设备方面的要求，并附有水源，电源接用许可文件1.6)设计期限和项目的建筑进程要求2）收集必要的设计原始数据2.1）气象资料：所在地区的温度，湿度，日照，雨雪，风向风速以及冻土深度等2.2）基地地形及地质水文资料：基地地形标高，土壤种类及承载力，地下水位以及地震烈度2.3）水电等设备管线资料：基地地下的给水，排水，电缆等管线布置以及基地上架空线等供电线路情况2.4）设计项目的有关定额指标：3）设计前的调查研究3.1）建筑物的使用要求3.2）建筑材料供应和结构施工等技术条件3.3）基地踏勘3.4当地传统建筑经验和生活习惯4）学习有关规范规程，同类型设计的文字图纸资料1 初步设计:主要任务是提出设计方案,即在已定的基地范围内,按照设计任务书所拟的房屋使用要求,综合考虑技术经济条件和建筑艺术方面的要求,提出设计方案.内容包括确定建筑物的组合方式,选定所用的建筑材料和结构方案,确定建筑物的基地位置,说明设计意图,分析设计方案在技术上,经济上的合理性,并提出概算书编制图纸和设计文件有:1) 建筑总平面图比例尺1:500~1:2000(建筑物在基地的位置,标高,道路,绿化以及基地上设施的布置和说明)2)各层平面以及主要的剖面,立面比例尺1:100~1:200(标出房屋的主要尺寸,房间的面积,高度以及门窗位置,部分室内家具和设备的布置3)说明书(设计方案的主要意图,主要结构方案及构造特点,以及主要经济技术指标等)4)建筑概算书5)根据设计任务的需要,可能辅以建筑透视图和建筑模型.附加：该阶段的图面要求1 总平面图：1）总平面应在现状地形上套画，标明用地范围；标注相邻现状和规划道路的红线位置和道路名称；标明相邻单位名称，标明拟建建筑物与用地边界线之间，与周围现状建筑及规划建筑之间的间距，标明拟拆除的现状建筑，标明代征用地范围等。
2）总平面图中应标注拟建建筑物外形轮廓的尺寸，以0.00高度的外墙定位轴线或外墙面线为准，以粗实线表示；新建建筑物0.00以外的可见轮廓线以中实线表示，除标注建筑尺寸外，应标注各建筑层数、高度；标注机动车出入口位置。
3）指北针、风玫瑰、尺寸单位、比例；4）居住区（居住小区、组团）项目在总平面图中标明每栋居住建筑的编号。
5）将主要技术经济指标列在总平面图上，居住区（居住小区、组团）项目应标注单栋居住建筑规模（地上、地下建筑面积）和配套明细表。
2平面图1、方案阶段1）标明承重和非承重墙、柱（壁柱），轴线和轴线编号。
2）标明墙、柱、内外门窗、天窗、楼梯、电梯、雨蓬、平台、台阶、坡道、水池、卫生器具等。
3）注明各房间、车间、工段、走道等的名称，主要厅、室的具体布置及与土地有关的主要工艺设备的布置示意。
4）标明轴线间尺寸，外包轴线尺寸总和。
5）标明室内、外地面设计标高。
6）标明剖切线及编号。
7）标明指北针（画在底层平面）。
8）多层或高层建筑的标准层、标准单元或标准间，需要明确绘制放大平面图。
9）单元式住宅平面图中需标注技术经济指标和标准层套型。
2．初步设计阶段1）标明承重和非承重墙、柱（壁柱），轴线和轴线编号。
2）标明墙、柱、内外门窗、天窗、楼梯、电梯及其规格、作业平台、吊车类型（吨位、跨距）雨蓬、平台、台阶、坡道、变形缝、水池、卫生器具及与设备专业有关的设施等。
3）注明各房间、车间、工段、走道等的名称和房间的特殊要求（如洁净度、恒温、防爆、放火等），主要厅、室的具体布置及与土地有关的主要工艺设备的布置示意。
4）标明轴线间尺寸，外包轴线总和及其他尺寸与轴线的关系。
5）标明室内、外地面设计标高及地上、地下各层楼地面标高（底层地面为±0.000）。
6）标明剖切线及编号。
7）标明指北针（画在底层平面）。
8）多层或高层建筑的标准层、标准单元或标准间，需要明确绘制放大平面图及室内布置图。
9）单元式住宅平面图中需标注技术经济指标和标准层套型。
立面图1．方案/初步设计阶段建筑两端的性质、繁简，选择绘制有代表性的立面。
立面图上应表明：1）建筑两端部的轴线、轴线编号。
2）立面外轮廓、门窗、雨蓬、女儿墙顶、屋顶、平台、栏杆、台阶、变形缝和主要装饰，以及平、剖面未能表示的屋顶、檐口、女儿墙、窗台等标高或高度。
3）关系密切、相互间有影响的相临建筑部分立面。
2．施工图阶段应绘制各主要方向的立面。
内部院落的局部立面可在相关剖面图绘出，如需要则单独绘出。
1）建筑物两端轴线编号。
2）女儿墙顶、檐口、柱、变形缝、室外楼梯和消防梯、阳台、栏杆、台阶、坡道、花台、雨蓬剖面图1、方案/初步设计阶段剖面应剖在层、层数不同、内外空间比较复杂的部位。
一般应绘出：1）内外墙、柱、轴线、轴线编号，内外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、平台、雨蓬、阳台、台阶、坡道等。
2）标注各层标高的室外地面与建筑檐口或女儿墙顶的总高度，各层之间尺寸及其它必须的尺寸等。
2技术设计阶段(扩大初步设计)主要任务是初步设计的基础上进一步确定房屋各个工种之间的技术问题,其内容是各个工种相互提供资料,提出要求共同研究和协调编制工程各个工种的图纸说明书,为施工图纸设计阶段打基础.要求建筑专业在建筑图纸标注与技术工种有关的详细尺寸.3施工图设计阶段设计最后阶段,内容包括:确定全部工程尺寸和用料,绘制建筑,结构,设备等全部施工图纸,编制工程说明书,结构计算书和预算书.施工图设计图纸和设计文件有:1)建筑总平面比例尺1:500(建筑基地范围较大时可用1:1000,1:2000应详细标明基地上的建筑物,道路,设施等所在位置的尺寸,标高并附说明)2)各层平面图,各个立面图以及必要的剖面图，比例尺1：100~1：2003)局部放大图（1：50）4)建筑构造节点详图（根据需要可采用1：1，1：5 ，1：10 ，1：20等比例尺（主要为檐口，墙身和各构件的连接点，楼梯，门窗以及各部分的大样图等）5)各个工种的配套施工图6)建筑，结构以及设备的说明书7)各个专业的计算书8)工程预算书附加：该阶段的图面要求1 总平面图：1）总平面应在现状地形上套画，标明用地范围；标注相邻现状和规划道路的红线位置和道路名称；标明相邻单位名称，标明拟建建筑物与用地边界线之间，与周围现状建筑及规划建筑之间的间距，标明拟拆除的现状建筑（可采用标明改建拆除范围轮廓线的方式，并在图纸中注明此范围内现状建筑全部拆除），标明代征用地范围等。
2）总平面图中应标注拟建建筑物外形轮廓的尺寸，以0.00高度的外墙定位轴线或外墙面线为准，以粗实线表示；新建建筑物0.00以外的可见轮廓线以中实线表示，除标注建筑尺寸外，应标注各建筑层数、高度；建筑首层平面的高程、室外设计高程,标注机动车出入口位置。
3）指北针、风玫瑰、尺寸单位、比例；场地四界的测量坐标和施工坐标（尺寸）4）居住区（居住小区、组团）项目在总平面图中标明每栋居住建筑的编号。
5）将主要技术经济指标列在总平面图上，居住区（居住小区、组团）项目应标注单栋居住建筑规模（地上、地下建筑面积）和配套明细表。
建筑施工图绘制深度标准1.1.图纸目录1.2.首页（包括设计总说明）1）子项目工程施工图纸设计的依据2）根据初步设计批准文件和批准的初步设计图纸，说明本工程的建筑概况，其内容一般包括建筑内容，建设地点，建设单位，建筑占地面积，建筑面积，建筑等级，建筑层数，人防工程等级，抗震等级，主要结构类型等3）本工程的相对标高和总图绝对标高的关系4）用料说明和室内装修墙身防潮层，地下室防水，屋面，外墙面，勒脚，散水，台阶坡道等做法可用文字说明或部分文字说明、部分直接在图纸上引注，或加注索引号。
室内装修部分除用文字说明以外，也可用表格形式，在表上填写相应的做法及代号。
较复杂或较高级的民用建筑室内装修部分应根据装修设计合同绘制辐射、防尘）6）对采用新技术、新材料的做法说明.02平面图2.1、承重墙和非承重墙、柱（壁柱），轴线和轴线编号，内外门窗位置和编号，门的开启方向、注明房间名称或编号和房间的特殊设计要求（如洁净度、恒温、防暴、防火等）2.2、柱距（开间）、跨度（进深）尺寸，墙身厚度，柱（壁柱）的宽高和与轴线关系尺寸。
20…………………………..3、轴线间尺寸，门窗洞口尺寸，分段尺寸，外包尺寸。
2.4、变形缝尺寸，位置。
2.5、卫生器具，水池、台、橱、柜、隔断等位置。
2.6、电梯（注明规格）楼梯位置和楼梯上下方向示意及主要尺寸，（详细尺寸在放大图中标注）2.7 地下室、地沟、地坑、必要的基座，各种平台、夹层、人孔、墙上预留洞口，重要设备位置尺寸与标高等。
2.8、铁轨位置、轨道间距和轴线关系和尺寸、吊车类型、吨位、跨距、行驶范围、吊车垛位置等。
2.9、阳台、雨棚、台阶、坡道、散水、明沟、通气竖井、管线竖井、烟囱、垃圾道、消防楼梯、雨水管位置及尺寸。
2.10、室内外地面标高、楼层标高、首层室内地面标高位（0.000）2.11、剖切线及编号（一般只注在底层）2.12、有关平面节点详图或详图索引2.13、指北针（绘制于首层平面图上）2.14、平面图尺寸和轴线、如是对称平面可省略重复部分的分尺寸，楼层平面除开间、进深等主要尺寸及轴线编号外。
