一套完整的建筑施工图包含哪些图纸

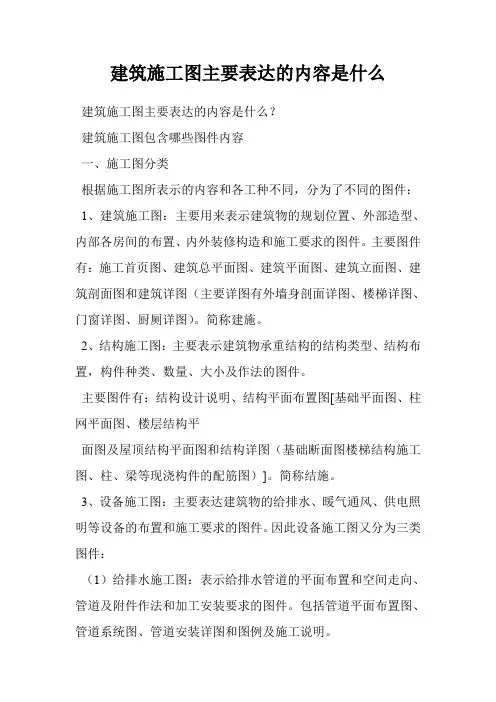

建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。

简称结施。

3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。

简称设施。

二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。

（2）先施工的在前，后施工的在后。

（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。

0。

3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0。

5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

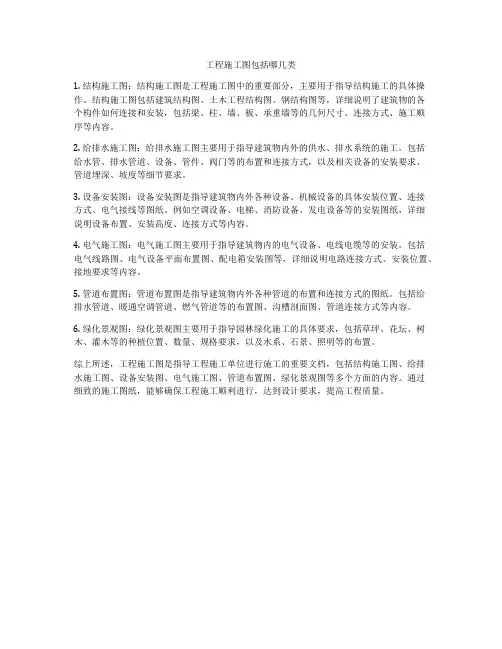

工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。

结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。

2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。

包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。

3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。

例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。

4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。

包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。

5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。

包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。

6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。

综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。

通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

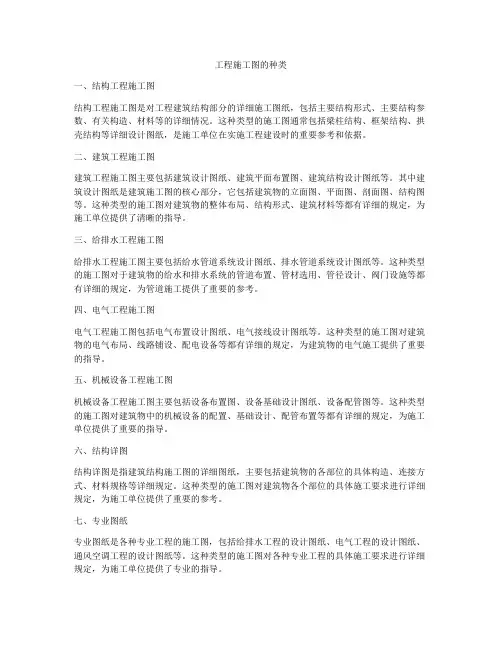

工程施工图的种类一、结构工程施工图结构工程施工图是对工程建筑结构部分的详细施工图纸，包括主要结构形式、主要结构参数、有关构造、材料等的详细情况。

这种类型的施工图通常包括梁柱结构、框架结构、拱壳结构等详细设计图纸，是施工单位在实施工程建设时的重要参考和依据。

二、建筑工程施工图建筑工程施工图主要包括建筑设计图纸、建筑平面布置图、建筑结构设计图纸等。

其中建筑设计图纸是建筑施工图的核心部分，它包括建筑物的立面图、平面图、剖面图、结构图等。

这种类型的施工图对建筑物的整体布局、结构形式、建筑材料等都有详细的规定，为施工单位提供了清晰的指导。

三、给排水工程施工图给排水工程施工图主要包括给水管道系统设计图纸、排水管道系统设计图纸等。

这种类型的施工图对于建筑物的给水和排水系统的管道布置、管材选用、管径设计、阀门设施等都有详细的规定，为管道施工提供了重要的参考。

四、电气工程施工图电气工程施工图包括电气布置设计图纸、电气接线设计图纸等。

这种类型的施工图对建筑物的电气布局、线路铺设、配电设备等都有详细的规定，为建筑物的电气施工提供了重要的指导。

五、机械设备工程施工图机械设备工程施工图主要包括设备布置图、设备基础设计图纸、设备配管图等。

这种类型的施工图对建筑物中的机械设备的配置、基础设计、配管布置等都有详细的规定，为施工单位提供了重要的指导。

六、结构详图结构详图是指建筑结构施工图的详细图纸，主要包括建筑物的各部位的具体构造、连接方式、材料规格等详细规定。

这种类型的施工图对建筑物各个部位的具体施工要求进行详细规定，为施工单位提供了重要的参考。

七、专业图纸专业图纸是各种专业工程的施工图，包括给排水工程的设计图纸、电气工程的设计图纸、通风空调工程的设计图纸等。

这种类型的施工图对各种专业工程的具体施工要求进行详细规定，为施工单位提供了专业的指导。

以上就是工程施工图的一些主要种类和特点，不同类型的工程需要的施工图也会有所不同，但它们都是工程建设过程中必不可少的一部分，对工程建设的质量和进度起着非常重要的作用。

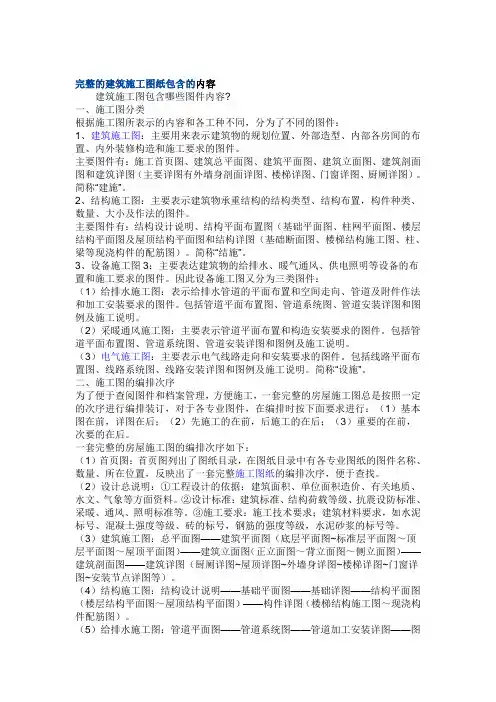

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容?一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。

简称“设施”。

二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后；（2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

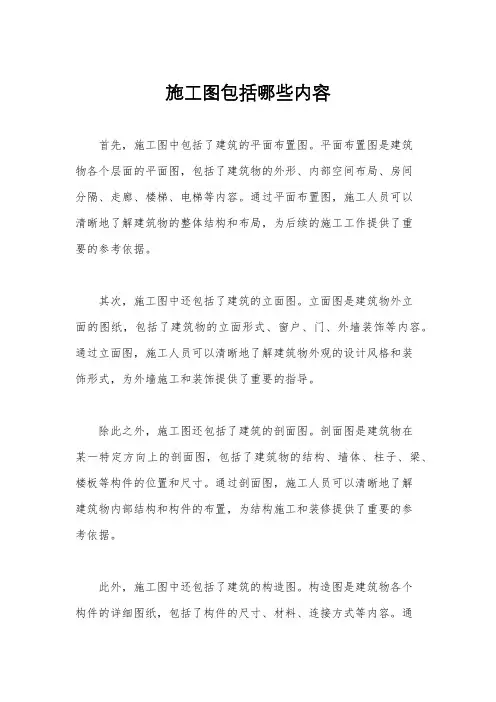

施工图包括哪些内容首先，施工图中包括了建筑的平面布置图。

平面布置图是建筑物各个层面的平面图，包括了建筑物的外形、内部空间布局、房间分隔、走廊、楼梯、电梯等内容。

通过平面布置图，施工人员可以清晰地了解建筑物的整体结构和布局，为后续的施工工作提供了重要的参考依据。

其次，施工图中还包括了建筑的立面图。

立面图是建筑物外立面的图纸，包括了建筑物的立面形式、窗户、门、外墙装饰等内容。

通过立面图，施工人员可以清晰地了解建筑物外观的设计风格和装饰形式，为外墙施工和装饰提供了重要的指导。

除此之外，施工图还包括了建筑的剖面图。

剖面图是建筑物在某一特定方向上的剖面图，包括了建筑物的结构、墙体、柱子、梁、楼板等构件的位置和尺寸。

通过剖面图，施工人员可以清晰地了解建筑物内部结构和构件的布置，为结构施工和装修提供了重要的参考依据。

此外，施工图中还包括了建筑的构造图。

构造图是建筑物各个构件的详细图纸，包括了构件的尺寸、材料、连接方式等内容。

通过构造图，施工人员可以清晰地了解各个构件的具体尺寸和要求，为构件的加工和安装提供了重要的指导。

最后，施工图还包括了建筑的细部图。

细部图是建筑物各个细部构件的详细图纸，包括了各种连接、细部构造、装饰细节等内容。

通过细部图，施工人员可以清晰地了解各个细部构件的具体要求，为细部施工和装饰提供了重要的参考依据。

综上所述，施工图包括了建筑的平面布置图、立面图、剖面图、构造图和细部图等内容，这些内容对于建筑工程的施工和装饰具有非常重要的指导作用。

希望大家在施工图设计和使用过程中，能够充分重视这些内容，确保施工图的准确性和完整性，为建筑工程的顺利进行提供有力的支持。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

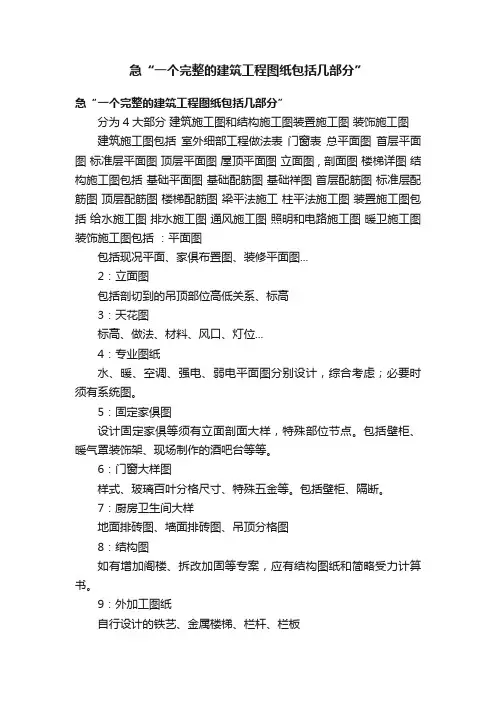

急“一个完整的建筑工程图纸包括几部分”急“一个完整的建筑工程图纸包括几部分”分为4大部分建筑施工图和结构施工图装置施工图装饰施工图建筑施工图包括室外细部工程做法表门窗表总平面图首层平面图标准层平面图顶层平面图屋顶平面图立面图 , 剖面图楼梯详图结构施工图包括基础平面图基础配筋图基础祥图首层配筋图标准层配筋图顶层配筋图楼梯配筋图梁平法施工柱平法施工图装置施工图包括给水施工图排水施工图通风施工图照明和电路施工图暖卫施工图装饰施工图包括：平面图包括现况平面、家俱布置图、装修平面图...2：立面图包括剖切到的吊顶部位高低关系、标高3：天花图标高、做法、材料、风口、灯位...4：专业图纸水、暖、空调、强电、弱电平面图分别设计，综合考虑；必要时须有系统图。

5：固定家俱图设计固定家俱等须有立面剖面大样，特殊部位节点。

包括壁柜、暖气罩装饰架、现场制作的酒吧台等等。

6：门窗大样图样式、玻璃百叶分格尺寸、特殊五金等。

包括壁柜、隔断。

7：厨房卫生间大样地面排砖图、墙面排砖图、吊顶分格图8：结构图如有增加阁楼、拆改加固等专案，应有结构图纸和简略受力计算书。

9：外加工图纸自行设计的铁艺、金属楼梯、栏杆、栏板如何完整的制作建筑工程图纸？如果都计算、设计好了，拿CAD一笔一笔画吧，有现成的就可以抄建筑工程图纸邮箱给我，我发一套给你。

先学一下《房屋建筑基本知识》，配合著学《建筑制图与识图》。

怎样计算建筑工程图纸的建筑面积1、商品房销售面积商品房按“套”或“单元”出售，商品房的销售面积即为购买房者所购买的套内或单元内建筑面积（以下简称内建筑面积）与应分摊的公用建筑面积之和。

即所谓的建筑面积。

销售者销售商品房，必须明示商品房的销售面积，并注明该商品房的套内建筑面积及应当分摊的共有建筑面积。

商品房销售面积的标注单位应当为平方米。

商品房的销售面积与实际面积之差不得超过国家计量技术规范《商品房销售面积测量与计算》规定的商品房面积测量限差。

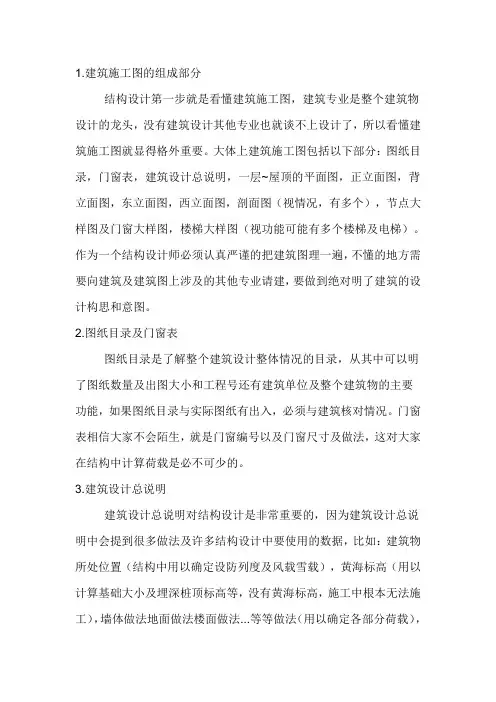

1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
