一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况,外部形状,以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图,根据其专业内容或作用的不同,一般分为:1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明(即首页)内容一般应包括施工图的设计依据;本工程项目的设计规模和建筑面积;本项目的相对标高与总图绝对标高的对应关系;室内室外的用料和施工要求说明,如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法(可用文字说明或用表格说明,也可直接在图上引注或加注索引符号),采用新技术、新材料或有特殊要求的做法说明,门窗表(如门窗类型和数量不多时可在建筑平面图上列出)。
以上各项内容,对于简单的工程,可分别在各专业图纸上写成文字说明3. 建筑施工图(简称建施)包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图(简称结施)包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图(简称装修图)对装修要求较高的建筑物应单独画出装修图,包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图(简称设施)包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同,分为了不同的图件:1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图(主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图)。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有:结构设计说明、结构平面布置图(基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图(基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图)。
完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容?一、施工图分类根据施工图所表示的内容和各工种不同,分为了不同的图件:1、建筑施工图:主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图(主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图)。
简称“建施”。
2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有:结构设计说明、结构平面布置图(基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图(基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图).简称“结施”。
3、设备施工图3:主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件:(1)给排水施工图:表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
(2)采暖通风施工图:主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.(3)电气施工图:主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工,一套完整的房屋施工图总是按照一定的次序进行编排装订,对于各专业图件,在编排时按下面要求进行:(1)基本图在前,详图在后;(2)先施工的在前,后施工的在后;(3)重要的在前,次要的在后。
一套完整的房屋施工图的编排次序如下:(1)首页图:首页图列出了图纸目录,在图纸目录中有各专业图纸的图件名称、数量、所在位置,反映出了一套完整施工图纸的编排次序,便于查找。
(2)设计总说明:①工程设计的依据:建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋,移去上面部分,剩余部分向水平面做正投影,所得的水平剖面图,称为建筑平面图,简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小,门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据,是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下,房屋有几层,就应画几个平面图,并在图的下方注写相应的图名。
由于多(高)层房屋其中间层构造、布置情况基本相同,画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图,被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1:50、1:100或1:200。
其中1:100使用最多。
三、建筑平面图的图示内容1.表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2.表示出所有房间的名称及其门窗的位置、编号、与大小。
3.注出室内外的有关尺寸及室内楼地面的标高。
4.表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5.表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6.画出室内设备,如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7.表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8.在底层平面图上还应该画出剖面图的剖切符号及编号9.标注有关部位的详图索引符号。
10.底层平面图左下方或右下方画出指北针。
11.屋顶平面图上一般应表示出:女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
住宅楼施工图一层平面图一、概述住宅楼施工图一层平面图是一份重要的工程设计文件,它展示了建筑物一层的功能布局、空间划分、交通流线以及与外部环境的关系。
这份图纸是施工团队进行建造的重要依据,也是业主和建筑师理解与沟通的桥梁。
二、图纸内容1、建筑物的布局:图纸应清晰地展示出建筑物的整体布局,包括主要功能区域的位置,如客厅、卧室、厨房、卫生间等。
同时,图纸还应反映出建筑物的朝向、采光、通风等自然条件。
2、空间划分:图纸应详细标注各功能区域的空间尺寸,以便施工团队准确理解空间的大小和形状,以及空间之间的关系。
3、交通流线:图纸应清晰地表示出各功能区域之间的交通流线,包括走廊、楼梯、门等的设计,以确保人员和物品能够在各区域之间流畅地移动。
4、外部环境:图纸应标注出建筑物与外部环境的关系,包括绿化带、道路、停车场等的设计,以实现与周围环境的和谐共生。
三、阅读和理解图纸理解和阅读这份图纸需要专业的知识和经验。
对于非专业人士而言,可能难以理解所有的细节和标注。
但是,通过与建筑师和施工团队的交流,可以更好地理解图纸的含义和重要性。
四、保护和使用这份图纸是建筑师的智慧结晶,也是施工团队的重要工作依据。
因此,应当妥善保管和使用。
任何修改或使用都应遵循相关的法律和规定,以保护知识产权和施工安全。
总的来说,住宅楼施工图一层平面图是建筑设计和施工过程中的重要环节。
它不仅反映了建筑师的设计理念和规划布局,也为施工团队提供了明确的施工指导。
通过理解和遵守相关的规定和法律,我们能够更好地保护和使用这份宝贵的资源。
某住宅楼建筑施工图、结构施工图标题:某住宅楼建筑施工图与结构施工图详解一、概述本篇文章将详细阐述某住宅楼的建筑施工图和结构施工图。
这两种施工图对于建筑设计和施工都至关重要,它们明确了各个部分的施工工艺、材料选择以及构造方法。
通过深入了解这些图纸,我们可以更好地理解整个住宅楼的建设过程。
二、建筑施工图建筑施工图是住宅楼建设过程中的首要环节,它提供了建筑物的整体设计方案,包括立面、剖面、平面以及各个细节部分的详细尺寸和构造方法。
建筑工程资料名词解释建筑工程是一项复杂而庞大的工程,涉及众多专业知识和技术。
在建筑工程中,存在许多特定的名词术语和名词解释,本文将对其中一些常见的建筑工程资料名词进行解释和说明。
一、设计文件1. 平面图:平面图是建筑设计文件的一部分,用于代表建筑物在水平方向的布局和结构。
平面图通常包括建筑物的地面布局,包括房间、走廊、门窗等位置。
2. 立面图:立面图是建筑设计文件的一部分,用于描绘建筑物在垂直方向上的外部视图。
立面图通常包括建筑物的外部形象、门窗位置、建筑材料等。
3. 剖面图:剖面图是建筑设计文件的一部分,用于展示建筑物在某一方向上的纵向结构和构造。
剖面图通常包括建筑物各层的布局和构造细节。
二、施工文件1. 招标文件:招标文件是建筑工程进行招标过程中使用的文件,包括招标公告、招标说明、技术要求、合同条款等。
招标文件描述了项目的技术要求和施工要求,供承包商投标参考。
2. 工程量清单:工程量清单是建筑工程施工中用于计量和计价的文件,包括各项工程量的项目、数量、单位和单价等详细信息。
3. 施工图纸:施工图纸是建筑工程施工过程中使用的图纸,用于指导施工作业。
施工图纸通常包括建筑物各个部位的具体尺寸、结构和施工方法等信息。
三、验收文件1. 竣工图:竣工图是建筑工程完工后编制的文件,记录了实际建筑物的布局和尺寸。
竣工图用于验收、档案备案以及后续维修和改造工作。
2. 验收报告:验收报告是针对建筑工程的验收过程编制的文件,记录了工程的质量、工程量和合格情况等。
验收报告是建筑工程验收的重要依据。
四、档案文件1. 工程档案:工程档案是建筑工程施工完毕后整理和归档的文件资料,包括设计文件、施工图纸、合同文件、竣工图纸等。
工程档案用于建筑物的后期维护和管理。
2. 质量检测报告:质量检测报告是针对建筑工程施工过程中进行的质量检测和测试所编制的文件,记录了工程质量的检验结果和评估。
以上仅是建筑工程资料名词的一部分解释,随着建筑工程的不断发展,还会出现更多的名词和术语。

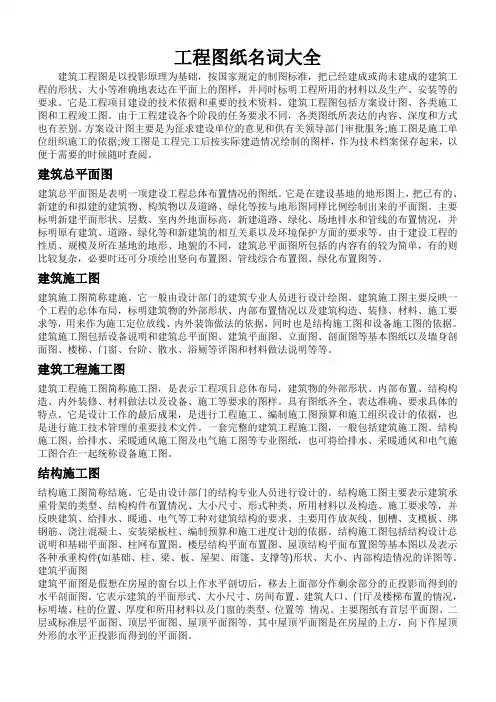

工程图纸名词大全建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。
它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位放线、内外装饰做法的依据,同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图,是表示工程项目总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
具有图纸齐全、表达准确、要求具体的特点。
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后,标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸,其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况;分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现,包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸,也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面,包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求,帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施,例如通风系统,给排水管道,电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范,帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件,需要在设计阶段就制定好,其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告,建筑物的设计理念、施工材料和核心技术要求等内容。
总之,一套建筑施工图所包含的内容多种多样,其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引,提高建筑质量、节省成本,使建筑项目能够按部就班地实现。
建设工程施工图标注范围一、前言建设工程施工图是建筑施工过程中非常重要的文件,它在施工现场具有指导性作用,能够帮助施工人员准确地理解设计意图,并按照设计要求进行施工。
而在建设工程施工图中,标注范围是必不可少的一部分,它能够明确指出建筑物各个部位的范围,为施工人员提供清晰的参考。
本文将围绕建设工程施工图标注范围展开讨论,探讨标注范围的重要性和具体作用,并结合实际案例进行详细分析。
二、标注范围的重要性1.明确工作范围建设工程施工图标注范围的一个重要作用是明确工作范围。
施工过程中,施工人员需要清楚地了解自己的工作范围,以便能够高效地开展工作。
通过标注范围,施工人员可以明确知道自己的工作涉及哪些部位,从而可以有条不紊地进行工作。
2.避免误解和纠纷在建设工程施工过程中,误解和纠纷是很常见的问题。
而如果在施工图中清晰地标注了施工范围,就可以避免很多不必要的误解和纠纷。
标注范围能够明确指出各个部位的具体范围,防止施工过程中由于误解而产生的问题。
3.保证施工质量标注范围还可以帮助施工人员保证施工质量。
在施工过程中,如果能够清晰地了解各个部位的范围,就可以更好地控制施工过程,从而保证建筑物的质量。
标注范围可以作为施工质量控制的重要参考依据,帮助施工人员做好施工工作。
三、标注范围的具体作用1.标示建筑结构的位置和范围建设工程施工图中标注范围的一个重要作用是标示建筑结构的位置和范围。
通过标注范围,可以清晰地指出建筑物各个部位的具体位置和范围,为施工人员提供准确的参考。
施工人员可以根据标注的范围进行工作,确保建筑结构的准确性和稳定性。
2.指导施工工作的展开和进行标注范围还可以指导施工工作的展开和进行。
在施工过程中,施工人员可以根据标注的范围有序地进行各项工作,确保施工工作能够按照设计要求进行。
标注范围可以为施工人员提供清晰的指导,帮助他们做好施工工作。
3.确保施工质量和安全标注范围还可以确保施工质量和安全。
在施工过程中,如果能够清晰地了解建筑结构的范围,就可以更好地控制施工质量和安全。
规范(一)——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。
室内剖视投影平面图,以下简称平面图,是距地(或±0.000标高处)1.8m作水平向剖切后,去掉上半部分,至上而下所得到的正投影图。
室内界面图即是对某一装修界面的直接影像图,没有因剖视所形成的空间叠合和围合截面的内容表述。
2、平面图分类:建筑原况平面图总平面图:总平面布置图总隔墙布置图各项分平面图:平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围,当设计对象较为简易时,视具体情况可将上述某几项内容合并在同一张平面图上来表达,或是省略某项内容。
1)建筑原况平面图:a、表达出原建筑的平面结构内容,绘出隔墙位置与空间关系和竖向构件及管井位置等,绘制深度到建施为止。
b、表达出建筑轴号及轴线间的尺寸。
c、表达出建筑标高。
2)总平面布置图:a、表达出完整的平面布置内容全貌,及各区域之间的相互连接关系。
b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。
说明用阿拉伯数字分区编号,并在图中将每一编号的具体功能以文字说明。
d、表达出装修标高关系。
e、总图中除轴线尺寸外,无其他尺寸表达,无家具灯具编号和材料编号。
3)总隔墙图::a、表达按室内设计要求重新布置的隔墙位置,以及被保留的原建筑隔墙位置,表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。
c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4)平面布置图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。
c、表达出该部分详细的功能内容、编号及文字注释。
d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的,需强调的立面内容5)平面隔墙图:a、表达出该部分按室内设计要求重新布置的隔墙位置,以及被保留的原建筑隔墙的位置,表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6)平面装修尺寸图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的,需强调的立面内容7)平面装修立面索引图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号,表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的,需强调的立面内容8)地坪装修施工图:a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容(如:埋地灯、暗藏光源、地插座等)d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9)平面门扇布置图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号,FM后缀数字为防火门标号,M后缀数字为普通门编号,同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10)平面家具布置图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11)平面陈设品布置图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置,平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品(如工艺毯)的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12)平面灯具编号图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13)开关插座布置图:a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念:室内平顶图,系指向上仰视的正投影平面图,具体可分为下述两种情况:其一,顶面基于处于一个标高时,平顶图就是顶界面的平面影像图,即(顶)界面图;其二,顶面处于不同标高时,即采用水平剖切后,去掉下半部分,之下而上仰视可得到正投影图,剖切高度以充分展现顶面设计全貌的最切当处为宜。
1 建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图2 图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3 建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4 建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改。
看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5 建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
