建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

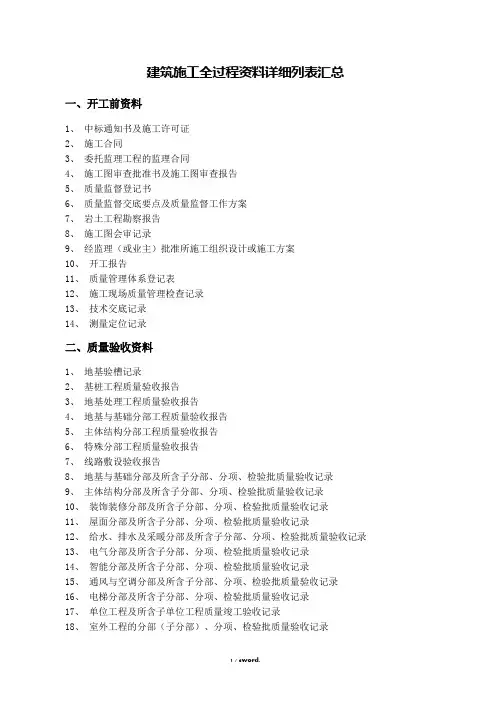

建筑施工全过程资料详细列表汇总一、开工前资料1、中标通知书及施工许可证2、施工合同3、委托监理工程的监理合同4、施工图审查批准书及施工图审查报告5、质量监督登记书6、质量监督交底要点及质量监督工作方案7、岩土工程勘察报告8、施工图会审记录9、经监理（或业主）批准所施工组织设计或施工方案10、开工报告11、质量管理体系登记表12、施工现场质量管理检查记录13、技术交底记录14、测量定位记录二、质量验收资料1、地基验槽记录2、基桩工程质量验收报告3、地基处理工程质量验收报告4、地基与基础分部工程质量验收报告5、主体结构分部工程质量验收报告6、特殊分部工程质量验收报告7、线路敷设验收报告8、地基与基础分部及所含子分部、分项、检验批质量验收记录9、主体结构分部及所含子分部、分项、检验批质量验收记录10、装饰装修分部及所含子分部、分项、检验批质量验收记录11、屋面分部及所含子分部、分项、检验批质量验收记录12、给水、排水及采暖分部及所含子分部、分项、检验批质量验收记录13、电气分部及所含子分部、分项、检验批质量验收记录14、智能分部及所含子分部、分项、检验批质量验收记录15、通风与空调分部及所含子分部、分项、检验批质量验收记录16、电梯分部及所含子分部、分项、检验批质量验收记录17、单位工程及所含子单位工程质量竣工验收记录18、室外工程的分部（子分部）、分项、检验批质量验收记录三、试验资料1、水泥物理性能检验报告2、砂、石检验报告3、各强度等级砼配合比试验报告4、砼试件强度统计表、评定表及试验报告5、各强度等级砂浆配合比试验报告6、砂浆试件强度统计表及试验报告7、砖、石、砌块强度试验报告8、钢材力学、弯曲性能检验报告及钢筋焊接接头拉伸、弯曲检验报告或钢筋机械连接接头检验报告9、预应力筋、钢丝、钢绞线力学性能进场复验报告10、桩基工程试验报告11、钢结构工程试验报告12、幕墙工程试验报告13、防水材料试验报告14、金属及塑料的外门、外窗检测报告（包括材料及三性）15、外墙饰面砖的拉拔强度试验报告16、建（构）筑物防雷装置验收检测报告17、有特殊要求或设计要求的回填土密实度试验报告18、质量验收规范规定的其他试验报告19、地下室防水效果检查记录20、有防水要求的地面蓄水试验记录21、屋面淋水试验记录22、抽气（风）道检查记录23、节能、保温测试记录24、管道、设备强度及严密性试验记录25、系统清洗、灌水、通水、通球试验记录26、照明全负荷试验记录27、大型灯具牢固性试验记录28、电气设备调试记录29、电气工程接地、绝缘电阻测试记录30、制冷、空调、管道的强度及严密性试验记录31、制冷设备试运行调试记录32、通风、空调系统试运行调试记录33、风量、温度测试记录34、电梯设备开箱检验记录35、电梯负荷试验、安全装置检查记录36、电梯接地、绝缘电阻测试记录37、电梯试运行调试记录38、智能建筑工程系统试运行记录39、智能建筑工程系统功能测定及设备调试记录40、单位（子单位）工程安全和功能检验所必须的其他测量、测试、检测、检验、试验、调试、试运行记录四、材料、产品、构配件等合格证资料1、水泥出厂合格证（含28天补强报告）2、砖、砌块出厂合格证3、钢筋、预应力、钢丝、钢绞线、套筒出厂合格证4、钢桩、砼预制桩、预应力管桩出厂合格证5、钢结构工程构件及配件、材料出厂合格证6、幕墙工程配件、材料出厂合格证7、防水材料出厂合格证8、金属及塑料门窗出厂合格证9、焊条及焊剂出厂合格证10、预制构件、预拌砼合格证11、给排水与采暖工程材料出厂合格证12、建筑电气工程材料、设备出厂合格证13、通风与空调工程材料、设备出厂合格证14、电梯工程设备出厂合格证15、智能建筑工程材料、设备出厂合格证16、施工要求的其他合格证五、施工过程资料1、设计变更、洽商记录2、工程测量、放线记录3、预检、自检、互检、交接检记录4、建（构）筑物沉降观测测量记录5、新材料、新技术、新工艺施工记录6、隐蔽工程验收记录7、施工日志8、砼开盘报告9、砼施工记录10、砼配合比计量抽查记录11、工程质量事故报告单12、工程质量事故及事故原因调查、处理记录13、工程质量整改通知书14、工程局部暂停施工通知书15、工程质量整改情况报告及复工申请16、工程复工通知书六、必要时应增补的资料1、勘察、设计、监理、施工（包括分包）单位的资质证明2、建设、勘察、设计、监理、施工（包括分色）单位的变更、更换情况及原因3、勘察、设计、监理单位执业人员的执业资格证明4、施工（包括分包）单位现场管理售货员及各工种技术工人的上岗证明5、经建设单位（业主）同意认可的监理规划或监理实施细则6、见证单位派驻施工现场设计代表委托书或授权书7、设计单位派驻施工现场设计代表委托书或授权书8、其他七、竣工资料1、施工单位工程竣工报告2、监理单位工程竣工质量评价报告3、勘察单位勘察文件及实施情况检查报告4、设计单位设计文件及实施情况检查报告5、建设工程质量竣工验收意见书或单位（子单位）工程质量竣工验收记录6、竣工验收存在问题整改通知书7、竣工验收存在问题整改验收意见书8、工程的具备竣工验收条件的通知及重新组织竣工验收通知书9、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）10、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录11、单位（子单位）工程观感质量检查记录（观感质量评定表）12、定向销售商品房或职工集资住宅的用户签收意见表13、工程质量保修合同（书）14、建设工程竣工验收报告（由建设单位填写）15、竣工图（包括智能建筑分部）八、建筑工程质量监督存档资料1、建设工程质量监督登记书2、施工图纸审查批准及建筑工程施工图审查报告3、单位工程质量监督工作方案4、建设工程质量监督交底会议通知书及交底要点5、建设工程质量监督记录6、建设工程质量管理体系登记表7、施工现场质量管理检查记录8、地基、基桩工程质量监督验收检查通知书9、地基验槽记录及基桩工程质量验收报告10、地基、基桩工程质量核查记录11、设计单位出具（或认可）的地基处理措施及地基处理工程质量验收报告12、地基与基础分部工程质量监督验收检查通知书及验收报告13、地基与基础分部工程质量核查记录14、主体结构分部工程质量监督验收检查通知书及验收报告15、主体结构分部工程质量核查记录16、特殊部分工程质量监督验收检查通知书及验收报告17、线路敷设工程质量监督验收检查通知书及验收报告18、钢材力学、弯曲性能检查报告及钢结构焊接接头拉伸、弯曲检验报告19、预应力筋、钢丝、钢绞线力学性能进场复验报告20、水泥物理性能检验报告21、砼试件强度统计表、评定表试验报告22、装配或预制构件结构性能检验合格证及施工接头、拼缝的砼承受施工满载、全部满载时试件强度试验报告23、防水砼、喷射砼抗压、抗渗试验报告及锚杆抗拨力试验报告24、地基处理工程中各类地基和各类复合地基施工完成后的地基强度（承载力）检验结果25、桩基工程基桩试验报告26、砂浆强度统计表及试件试验报告27、砖、石、砌块强度检验报告28、建筑工程材料有害物质及室内环境的检测报告29、防水材料（包括止水带条和接缝密封材料）、保温隔热及密封材料的复验报告30、金属及塑料外门、外窗复验报告（包括材料、风压性、气透性、水渗性）31、外墙饰面砖的拉拔强度试验报告32、各类电梯、自动扶梯、自动人行道安装工程的整机安装验收报告33、各类设备安装工程的隐蔽验收、系统联动、系统调试及系统安装验收记录34、砼楼面板厚度钻孔抽查记录35、工程质量事故报告单36、工程质量整改通知书及工程局部暂停施工通知书37、工程质量复工意见书及工程质量复工通知书38、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）39、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录40、单位（子单位）工程观感质量检查记录（观感质量评定表）41、施工单位工程竣工报告42、监理单位工程竣工质量评价报告43、勘察单位勘察文件及实施情况检查报告44、设计单位设计文件及实施情况检查报告45、建设工程竣工验收报告46、工程竣工验收监督检查通知书47、质量保证资料核查记录48、单位（子单位）工程质量竣工验收记录（工程质量竣工验收意见书）49、重新组织竣工验收通知书50、工程竣工复验意见书51、竣工验收存在问题整改通知书及存在问题整改验收意见书52、工程质量保修合同53、单位（子单位）工程质量监督报告注：幕墙、钢结构及网架的整套资料存质监站具体需要办的事情1.收集、归档整理各开发项目前期证照，合同等各类资料。

《结构施工图识读》复习资料1、剪力墙结构是指由剪力墙组成的承受竖向和水平作用的结构。

2、在平法图集11G101-1中，剪力墙梁的梁编号LL2（JC）表示2号连梁，有交叉暗撑。

剪力墙柱的编号YBZ3表示3号约束边缘构件。

3、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

4、某楼面框架梁的集中标注中有N6B20，其中N表示是梁侧面受扭钢筋，6B20表示梁的两个侧面每边配置 3 根B20的钢筋。

5、在结构平面布置图上表示各个构件尺寸和配筋的方式，分为列表注写方式、截面注写方式和平面注写方式三种。

6、某框架梁截面尺寸300*500mm，一级抗震，该梁的箍筋加密区长度为1000mm 。

7、某框架梁截面尺寸300*500mm，三级抗震，该梁的箍筋加密区长度为750mm 。

8、在11G101-1平法图集中，梁高加腋的标注为YC1*C2，其中C1表示腋长，C2表示腋高。

9、在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距离楼面不少于500mm 。

10、柱平法施工图系在柱平面布置图上采用列表注写方式或者截面注写方式表达。

11、某楼面框架梁的集中标注中有G6A12，其中G表示是梁侧面纵向构造钢筋，6A12表示梁的两个侧面每边配置 3 根A12的钢筋。

12、某框架梁在集中标注中，注有2B22+（2B12），其中2B22为梁上部通长筋，2B12为架立筋。

13、框架柱纵向钢筋直径大于14mm时，不宜采用绑扎搭接接头。

14、抗震框架梁的底部纵筋应伸入中柱，锚固长度≥lae即可。

（×）15、当框架梁的底部钢筋在柱中满足直锚长度要求时，可以不设90°弯钩。

（√）16、梁支座负筋标注为2A16+2A18时，则2A16应为角筋，2A18应为中部筋。

（√）17、柱纵向钢筋连接接头不必相互错开，只要满足在同一截面处内的钢筋接头面积百分率不超过50%即可。

《建筑识图》题库一、多项选择题1、楼梯建筑详图是由（）的组成的。

A、平面图B、断面图C、剖面图D、细部详图2、标高按起算基础准面的不同，分为（）。

A、绝对标高B、建筑标高C、设计标高D、相对标高3、总平面图的主要用途有（ABCD ）。

A、工程概预算、新建房屋定位放线依据B、施工管理依据C、场地填挖方依据D、室外管网、线路布置依据4、下列哪些属于设备施工图（ABCD ）。

A、给排水施工图B、采暖施工图C、通风施工图D、电器照明施工图5、下列哪些属于民用建筑结构施工图（ABC ）。

A、基础图B、结构平面布置图C、钢筋混凝土构件详图D、楼梯结构图和钢结构图6、楼层结构平面布置图一般包括（ABCD ）。

A、结构平面布置图B、局部剖面详图C、构件统计表D、说明7、管道施工图一般由与组成。

（AC ）A、平面图B、立面图C、轴侧图D、剖面图8、标高数字应以为单位，总平面图中注写到小数点后位。

（CD ）A、毫米B、厘米C、米D、2E、39、基础图包括：（ABC ）A、基础平面图B、文字说明C、基础详图D、基础剖面图E、基础立面图10、建筑施工图中，尺寸的组成除了尺寸线外还有（ABC ）。

A、尺寸界线B、起止符号C、尺寸数字D、尺寸箭头E、尺寸单位11、一套房屋施工图，根据其内容和作用不同可分为（BCE ）。

A、总平面图B、建筑施工图C、设备施工图D、首页图E、结构施工图12、建筑平面图中，外部尺寸一般分三道分别是（ABC ）。

A、总尺寸B、细部尺寸C、轴间尺寸D、层高尺寸E、相对标高尺寸13、属于正投影图的基本特性是（BCD ）。

A、可见性B、显实性C、类似性D、积聚性E、不可见性14、正投影的三等关系是指（CDE ）。

A、尺寸相等B、图形相同C、高平齐D、宽相等E、长对正15、房屋施工图按专业分工不同，可分为（ACD ）A、建筑施工图B、配筋图C、结构施工图D、设备施工图E、模板图。

建筑施工全过程资料详细列表汇总一、开工前资料1、中标通知书及施工许可证2、施工合同3、委托监理工程的监理合同4、施工图审查批准书及施工图审查报告5、质量监督登记书6、质量监督交底要点及质量监督工作方案7、岩土工程勘察报告8、施工图会审记录9、经监理（或业主）批准所施工组织设计或施工方案10、开工报告11、质量管理体系登记表12、施工现场质量管理检查记录13、技术交底记录14、测量定位记录二、质量验收资料1、地基验槽记录2、基桩工程质量验收报告3、地基处理工程质量验收报告4、地基与基础分部工程质量验收报告5、主体结构分部工程质量验收报告6、特殊分部工程质量验收报告7、线路敷设验收报告8、地基与基础分部及所含子分部、分项、检验批质量验收记录9、主体结构分部及所含子分部、分项、检验批质量验收记录10、装饰装修分部及所含子分部、分项、检验批质量验收记录11、屋面分部及所含子分部、分项、检验批质量验收记录12、给水、排水及采暖分部及所含子分部、分项、检验批质量验收记录13、电气分部及所含子分部、分项、检验批质量验收记录14、智能分部及所含子分部、分项、检验批质量验收记录15、通风与空调分部及所含子分部、分项、检验批质量验收记录16、电梯分部及所含子分部、分项、检验批质量验收记录17、单位工程及所含子单位工程质量竣工验收记录18、室外工程的分部（子分部）、分项、检验批质量验收记录三、试验资料1、水泥物理性能检验报告2、砂、石检验报告3、各强度等级砼配合比试验报告4、砼试件强度统计表、评定表及试验报告5、各强度等级砂浆配合比试验报告6、砂浆试件强度统计表及试验报告7、砖、石、砌块强度试验报告8、钢材力学、弯曲性能检验报告及钢筋焊接接头拉伸、弯曲检验报告或钢筋机械连接接头检验报告9、预应力筋、钢丝、钢绞线力学性能进场复验报告10、桩基工程试验报告11、钢结构工程试验报告12、幕墙工程试验报告13、防水材料试验报告14、金属及塑料的外门、外窗检测报告（包括材料及三性）15、外墙饰面砖的拉拔强度试验报告16、建（构）筑物防雷装置验收检测报告17、有特殊要求或设计要求的回填土密实度试验报告18、质量验收规范规定的其他试验报告19、地下室防水效果检查记录20、有防水要求的地面蓄水试验记录21、屋面淋水试验记录22、抽气（风）道检查记录23、节能、保温测试记录24、管道、设备强度及严密性试验记录25、系统清洗、灌水、通水、通球试验记录26、照明全负荷试验记录27、大型灯具牢固性试验记录28、电气设备调试记录29、电气工程接地、绝缘电阻测试记录30、制冷、空调、管道的强度及严密性试验记录31、制冷设备试运行调试记录32、通风、空调系统试运行调试记录33、风量、温度测试记录34、电梯设备开箱检验记录35、电梯负荷试验、安全装置检查记录36、电梯接地、绝缘电阻测试记录37、电梯试运行调试记录38、智能建筑工程系统试运行记录39、智能建筑工程系统功能测定及设备调试记录40、单位（子单位）工程安全和功能检验所必须的其他测量、测试、检测、检验、试验、调试、试运行记录四、材料、产品、构配件等合格证资料1、水泥出厂合格证（含28天补强报告）2、砖、砌块出厂合格证3、钢筋、预应力、钢丝、钢绞线、套筒出厂合格证4、钢桩、砼预制桩、预应力管桩出厂合格证5、钢结构工程构件及配件、材料出厂合格证6、幕墙工程配件、材料出厂合格证7、防水材料出厂合格证8、金属及塑料门窗出厂合格证9、焊条及焊剂出厂合格证10、预制构件、预拌砼合格证11、给排水与采暖工程材料出厂合格证12、建筑电气工程材料、设备出厂合格证13、通风与空调工程材料、设备出厂合格证14、电梯工程设备出厂合格证15、智能建筑工程材料、设备出厂合格证16、施工要求的其他合格证五、施工过程资料1、设计变更、洽商记录2、工程测量、放线记录3、预检、自检、互检、交接检记录4、建（构）筑物沉降观测测量记录5、新材料、新技术、新工艺施工记录6、隐蔽工程验收记录7、施工日志8、砼开盘报告9、砼施工记录10、砼配合比计量抽查记录11、工程质量事故报告单12、工程质量事故及事故原因调查、处理记录13、工程质量整改通知书14、工程局部暂停施工通知书15、工程质量整改情况报告及复工申请16、工程复工通知书六、必要时应增补的资料1、勘察、设计、监理、施工（包括分包）单位的资质证明2、建设、勘察、设计、监理、施工（包括分色）单位的变更、更换情况及原因3、勘察、设计、监理单位执业人员的执业资格证明4、施工（包括分包）单位现场管理售货员及各工种技术工人的上岗证明5、经建设单位（业主）同意认可的监理规划或监理实施细则6、见证单位派驻施工现场设计代表委托书或授权书7、设计单位派驻施工现场设计代表委托书或授权书8、其他七、竣工资料1、施工单位工程竣工报告2、监理单位工程竣工质量评价报告3、勘察单位勘察文件及实施情况检查报告4、设计单位设计文件及实施情况检查报告5、建设工程质量竣工验收意见书或单位（子单位）工程质量竣工验收记录6、竣工验收存在问题整改通知书7、竣工验收存在问题整改验收意见书8、工程的具备竣工验收条件的通知及重新组织竣工验收通知书9、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）10、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录11、单位（子单位）工程观感质量检查记录（观感质量评定表）12、定向销售商品房或职工集资住宅的用户签收意见表13、工程质量保修合同（书）14、建设工程竣工验收报告（由建设单位填写）15、竣工图（包括智能建筑分部）八、建筑工程质量监督存档资料1、建设工程质量监督登记书2、施工图纸审查批准及建筑工程施工图审查报告3、单位工程质量监督工作方案4、建设工程质量监督交底会议通知书及交底要点5、建设工程质量监督记录6、建设工程质量管理体系登记表7、施工现场质量管理检查记录8、地基、基桩工程质量监督验收检查通知书9、地基验槽记录及基桩工程质量验收报告10、地基、基桩工程质量核查记录11、设计单位出具（或认可）的地基处理措施及地基处理工程质量验收报告12、地基与基础分部工程质量监督验收检查通知书及验收报告13、地基与基础分部工程质量核查记录14、主体结构分部工程质量监督验收检查通知书及验收报告15、主体结构分部工程质量核查记录16、特殊部分工程质量监督验收检查通知书及验收报告17、线路敷设工程质量监督验收检查通知书及验收报告18、钢材力学、弯曲性能检查报告及钢结构焊接接头拉伸、弯曲检验报告19、预应力筋、钢丝、钢绞线力学性能进场复验报告20、水泥物理性能检验报告21、砼试件强度统计表、评定表试验报告22、装配或预制构件结构性能检验合格证及施工接头、拼缝的砼承受施工满载、全部满载时试件强度试验报告23、防水砼、喷射砼抗压、抗渗试验报告及锚杆抗拨力试验报告24、地基处理工程中各类地基和各类复合地基施工完成后的地基强度（承载力）检验结果25、桩基工程基桩试验报告26、砂浆强度统计表及试件试验报告27、砖、石、砌块强度检验报告28、建筑工程材料有害物质及室内环境的检测报告29、防水材料（包括止水带条和接缝密封材料）、保温隔热及密封材料的复验报告30、金属及塑料外门、外窗复验报告（包括材料、风压性、气透性、水渗性）31、外墙饰面砖的拉拔强度试验报告32、各类电梯、自动扶梯、自动人行道安装工程的整机安装验收报告33、各类设备安装工程的隐蔽验收、系统联动、系统调试及系统安装验收记录34、砼楼面板厚度钻孔抽查记录35、工程质量事故报告单36、工程质量整改通知书及工程局部暂停施工通知书37、工程质量复工意见书及工程质量复工通知书38、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）39、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录40、单位（子单位）工程观感质量检查记录（观感质量评定表）41、施工单位工程竣工报告42、监理单位工程竣工质量评价报告43、勘察单位勘察文件及实施情况检查报告44、设计单位设计文件及实施情况检查报告45、建设工程竣工验收报告46、工程竣工验收监督检查通知书47、质量保证资料核查记录48、单位（子单位）工程质量竣工验收记录（工程质量竣工验收意见书）49、重新组织竣工验收通知书50、工程竣工复验意见书51、竣工验收存在问题整改通知书及存在问题整改验收意见书52、工程质量保修合同53、单位（子单位）工程质量监督报告注：幕墙、钢结构及网架的整套资料存质监站具体需要办的事情1.收集、归档整理各开发项目前期证照，合同等各类资料。

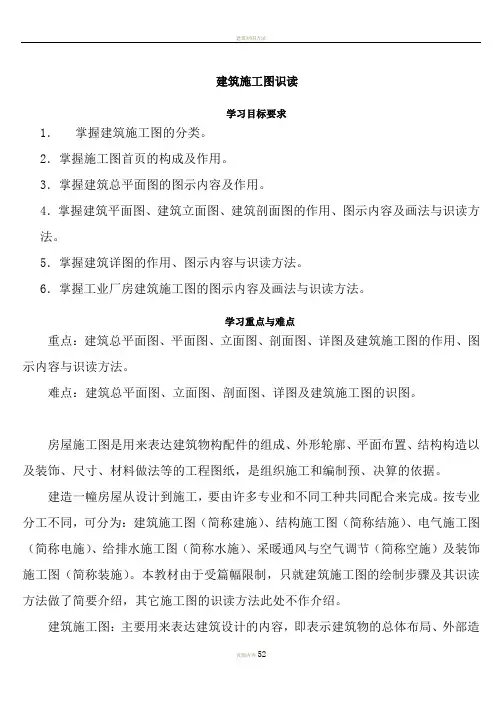

建筑施工图识读学习目标要求1．掌握建筑施工图的分类。
