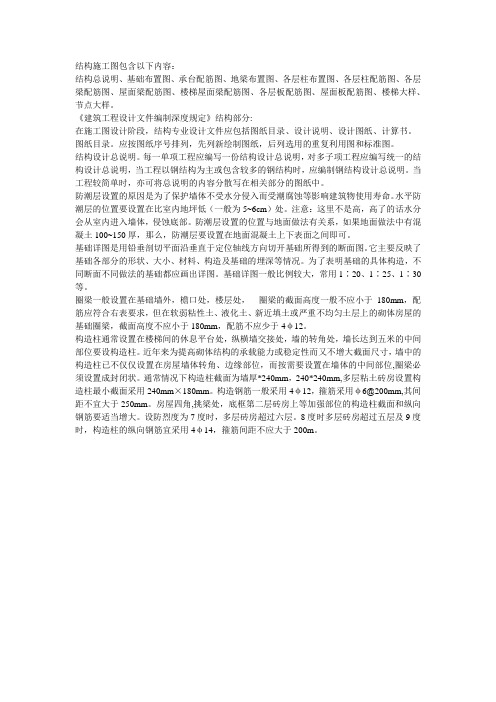

结构施工图包含以下内容：结构总说明、基础布置图、承台配筋图、地梁布置图、各层柱布置图、各层柱配筋图、各层梁配筋图、屋面梁配筋图、楼梯屋面梁配筋图、各层板配筋图、屋面板配筋图、楼梯大样、节点大样。
《建筑工程设计文件编制深度规定》结构部分:在施工图设计阶段，结构专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
图纸目录。
应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
结构设计总说明。
每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明，当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。
当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。
防潮层设置的原因是为了保护墙体不受水分侵入而受潮腐蚀等影响建筑物使用寿命。
水平防潮层的位置要设置在比室内地坪低（一般为5~6cm）处。
注意：这里不是高，高了的话水分会从室内进入墙体，侵蚀底部。
防潮层设置的位置与地面做法有关系，如果地面做法中有混凝土100~150厚，那么，防潮层要设置在地面混凝土上下表面之间即可。
基础详图是用铅垂剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
它主要反映了基础各部分的形状、大小、材料、构造及基础的埋深等情况。
为了表明基础的具体构造，不同断面不同做法的基础都应画出详图。
基础详图一般比例较大，常用1∶20、1∶25、1∶30等。
圈梁一般设置在基础墙外，檐口处，楼层处，圈梁的截面高度一般不应小于180mm，配筋应符合右表要求，但在软弱粘性土、液化土、新近填土或严重不均匀土层上的砌体房屋的基础圈梁，截面高度不应小于180mm，配筋不应少于4φ12。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
建筑工程设计文件编制深度规定2008年版.chm 中摘录内容：建筑图应包含的内容：4．3 1 在施工图设计阶段，建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4．3，2 图纸目录。
应先列新绘制图纸，后列选用的标准图或重复利用图。
4．3．3 设计说明。
1 依据性文件名称和文号，如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。
2 项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级，人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高。
工程的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修。
1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号，其中心包括节能材料的说明；2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4．3．3—1)，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
5 对采用新技术，新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表(见表4．3．3—2)及门窗性能(防火、隔声，防护，抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(玻璃、金属，石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。
一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
建筑工程施工图设计文件序言本文档为某建筑工程施工图设计文件，旨在为施工过程提供详细的指导和规划。
本设计文件包含建筑工程的结构设计、施工材料、工艺流程等内容，以确保施工过程顺利进行，达到设计要求。
建筑工程施工图设计文件是建筑工程的重要组成部分，对于保障工程质量、提高效率具有重要意义。
一、工程概况本工程位于某城市中心区域，总建筑面积约为10000平方米，包括地下室、地面及楼上多层。
建筑类型为商业综合体，主要包括商业区、办公区、住宅区等功能。
本工程设计文档主要包括结构设计、建筑材料、施工工艺等内容。
二、结构设计1. 地基设计：本工程地基主要选用桩基础，通过地质勘察确定桩基础的位置及桩长，以确保地基承载力满足设计要求。
2. 结构系统：本工程主体结构采用钢筋混凝土框架结构，包括框架柱、梁及楼板等构件。
各构件采用标准尺寸设计，强度满足设计要求。
3. 钢结构设计：本工程部分区域采用钢结构设计，主要包括屋面结构、梁柱及桁架等构件。
钢结构材料选用优质碳素钢，具有较高的强度和稳定性。
4. 基础设计：本工程地基按照地质条件设计，采用标准深基础或浅基础，并根据结构要求设置基础筏板或基础梁。
三、建筑材料1. 混凝土：本工程混凝土采用标号32.5的水泥，砂、石料按照设计要求配合，并加入适量的外加剂以提高混凝土性能。
2. 钢筋：本工程采用优质钢筋，钢筋表面应清洁无锈蚀，弯曲后无明显裂痕，并符合国家标准。
3. 钢材：本工程钢材主要包括H型钢、槽钢、冷弯型钢等，材料应符合设计要求，并具有相应的力学性能。
4. 砂浆：本工程砂浆采用标号M7.5的水泥砂浆，按照设计比例配制，保证砂浆的粘结性和耐久性。
四、施工工艺1. 地基施工：地基施工包括桩基础施工、基础梁浇筑等工序，应按照设计要求严格执行，保证地基的稳定性。
2. 主体结构施工：主体结构施工包括混凝土浇筑、钢筋绑扎等工序，质量应符合设计要求，强度满足标准。
3. 机电安装：建筑机电安装包括电气线路布置、管道敷设等工序，应按照设计要求进行，确保机电设备正常运行。
工程施工图的种类一、结构工程施工图结构工程施工图是对工程建筑结构部分的详细施工图纸，包括主要结构形式、主要结构参数、有关构造、材料等的详细情况。
这种类型的施工图通常包括梁柱结构、框架结构、拱壳结构等详细设计图纸，是施工单位在实施工程建设时的重要参考和依据。
二、建筑工程施工图建筑工程施工图主要包括建筑设计图纸、建筑平面布置图、建筑结构设计图纸等。
其中建筑设计图纸是建筑施工图的核心部分，它包括建筑物的立面图、平面图、剖面图、结构图等。
这种类型的施工图对建筑物的整体布局、结构形式、建筑材料等都有详细的规定，为施工单位提供了清晰的指导。
三、给排水工程施工图给排水工程施工图主要包括给水管道系统设计图纸、排水管道系统设计图纸等。
这种类型的施工图对于建筑物的给水和排水系统的管道布置、管材选用、管径设计、阀门设施等都有详细的规定，为管道施工提供了重要的参考。
四、电气工程施工图电气工程施工图包括电气布置设计图纸、电气接线设计图纸等。
这种类型的施工图对建筑物的电气布局、线路铺设、配电设备等都有详细的规定，为建筑物的电气施工提供了重要的指导。
五、机械设备工程施工图机械设备工程施工图主要包括设备布置图、设备基础设计图纸、设备配管图等。
这种类型的施工图对建筑物中的机械设备的配置、基础设计、配管布置等都有详细的规定，为施工单位提供了重要的指导。
六、结构详图结构详图是指建筑结构施工图的详细图纸，主要包括建筑物的各部位的具体构造、连接方式、材料规格等详细规定。
这种类型的施工图对建筑物各个部位的具体施工要求进行详细规定，为施工单位提供了重要的参考。
七、专业图纸专业图纸是各种专业工程的施工图，包括给排水工程的设计图纸、电气工程的设计图纸、通风空调工程的设计图纸等。
这种类型的施工图对各种专业工程的具体施工要求进行详细规定，为施工单位提供了专业的指导。
以上就是工程施工图的一些主要种类和特点，不同类型的工程需要的施工图也会有所不同，但它们都是工程建设过程中必不可少的一部分，对工程建设的质量和进度起着非常重要的作用。
建筑电气施工图设计出图包含的主要内容施工图设计出图主要内容1.供电总平面图：标出在总平面图中的位置、建筑物名称；变、配电站的位置、编号和容量；画出高低压线路走向、回路编号、导线及电缆型号规格、架空线路的杆位、路灯、庭院灯和重复接地位置等。
2.变配电站图：主要是变、配电站平面布置图，即画出高、低压配电柜、变压器、母干线、柴油发电机房、控制箱、直流电源及信号屏等设备平面布置和主要尺寸。
必要时应画出主要剖面图。
还有高低压供电系统图，在图中注明设备型号、配电柜及回路编号、开关型号、设备容量、计算电流、导线型号规格及敷设方式、用户名称、二次回路方案编号。
3.动力平面图和系统图：注明配电箱编号、型号、设备容量、干线、设备容量、干线型号规格及用户名称。
在系统图中标出各类用电设备的负荷计算。
4.照明平面布置图和系统图：在照明平面中应该标出灯具数量、型号、安装高度和安装方式。
照明配电系统图中要标出控制设备的整定保护值和各支路相序，以便比较，尽量使三相负荷平衡。
5.电脑管理系统：绘出主机和终端机的方框图及系统划分图。
6.建筑防雷平面图：画出接闪器(避雷网)、引下线和接地装置平面布置图，并注明材料规格。
高层建筑要标明均压环焊接和均压带数量及作法。
7.主要设备及材料表：列表注明设备及材料名称、型号、规格、单位和数量。
以便于编制工程设计概算。
8.大中型公用建筑主要场所要求进行照度计算，如照度标准、功率密度数值、照度均匀度等。
9.火灾自动报警及消防联动控制系统设计系统组成及保护等级的确定。
火灾探测器、报警控制器及手动报警按钮等设备的选择。
火灾自动报警与消防联动控制要求、控制逻辑关系及监控显示方式。
火灾紧急广播及火警专用通信的概述。
线路敷设方式及防火措施。
消防主、备电源供给，接地方式及阻值的确定。
采用电脑控制火灾报警时，需说明与保安、建筑设备电脑管理系统的接口方式及配合方式及配合关系。
10.保安系统设计系统组成和功能要求。
控制器、探测器、摄像机等保护监控及探测报警区域的划分和控制、显示、报警要求。
施工图包括哪些内容首先，施工图中包括了建筑的平面布置图。
平面布置图是建筑物各个层面的平面图，包括了建筑物的外形、内部空间布局、房间分隔、走廊、楼梯、电梯等内容。
通过平面布置图，施工人员可以清晰地了解建筑物的整体结构和布局，为后续的施工工作提供了重要的参考依据。
其次，施工图中还包括了建筑的立面图。
立面图是建筑物外立面的图纸，包括了建筑物的立面形式、窗户、门、外墙装饰等内容。
通过立面图，施工人员可以清晰地了解建筑物外观的设计风格和装饰形式，为外墙施工和装饰提供了重要的指导。
除此之外，施工图还包括了建筑的剖面图。
剖面图是建筑物在某一特定方向上的剖面图，包括了建筑物的结构、墙体、柱子、梁、楼板等构件的位置和尺寸。
通过剖面图，施工人员可以清晰地了解建筑物内部结构和构件的布置，为结构施工和装修提供了重要的参考依据。
此外，施工图中还包括了建筑的构造图。
构造图是建筑物各个构件的详细图纸，包括了构件的尺寸、材料、连接方式等内容。
通过构造图，施工人员可以清晰地了解各个构件的具体尺寸和要求，为构件的加工和安装提供了重要的指导。
最后，施工图还包括了建筑的细部图。
细部图是建筑物各个细部构件的详细图纸，包括了各种连接、细部构造、装饰细节等内容。
通过细部图，施工人员可以清晰地了解各个细部构件的具体要求，为细部施工和装饰提供了重要的参考依据。
综上所述，施工图包括了建筑的平面布置图、立面图、剖面图、构造图和细部图等内容，这些内容对于建筑工程的施工和装饰具有非常重要的指导作用。
希望大家在施工图设计和使用过程中，能够充分重视这些内容，确保施工图的准确性和完整性，为建筑工程的顺利进行提供有力的支持。

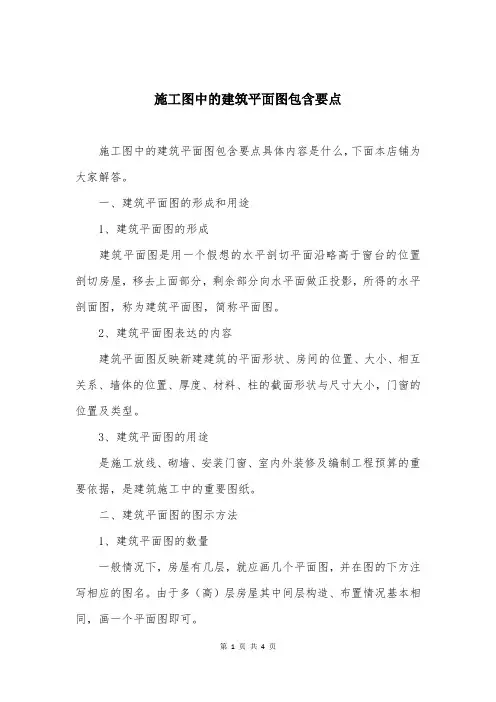

施工图中的建筑平面图包含要点施工图中的建筑平面图包含要点具体内容是什么，下面本店铺为大家解答。
一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。
总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。
建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。
那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。
平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。
平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。
第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。
立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。
通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。
第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。
剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。
通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。
第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。
构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。
通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。
第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。
细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。
通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。
最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。
建筑施工图包括建筑施工图包括什么？建筑施工图是建筑设计的重要组成部分，用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁，包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图：平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局，包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节，为施工人员提供了布线和安装的指导。
2. 立面图：立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观，确保按照设计要求进行施工。
3. 剖面图：剖面图是建筑施工图中的重要组成部分，用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础，将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造，例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图：细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据，确保各项工作的质量和准确度。
5. 设备图：设备图是建筑施工图中的一个重要部分，用于标注和安装管道、电气设备、空调设备等。
在设备图中，各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要，能够方便地进行设备的布置和安装。
6. 电气图：电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要，确保电气设备能够正常运转和安全使用。
7. 框架图：框架图是建筑施工图中的基本图之一，用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
建筑施工图设计包含的内容有哪些
建筑施工图设计包含的内容有哪些
导语：房屋建筑施工图包括建筑、结构、水、暖、电、设备各一套，有的只有建筑结构图纸。
那建筑施工图设计包含的内容有哪些？下面就由店铺为大家介绍一下，希望对大家有所帮助！
建筑图中包括建筑总说明、总平面图（总平面图是小区各建筑间的具体位置、小区道路布置、有的还有园林绿化等情况）、各层平面、立面图、剖面图、详图、楼梯、以及户型放大平面等，详细的`还有管沟布置、家具摆放等图纸。
制图标准及图例均按现行房屋建筑制图标准值执行，一般建筑书店就有卖的。
总体说是从楼层上1米位置剖切向下看。
结构图包括结构总说明，基础平面图、各层梁板布置平面、柱布置、大样、楼梯、详图等。
建筑层数为，层高超过2200算一层，不超过则不算一层（建筑不算，与结构荷载层概念不一样），坡屋面层高算到半坡位置。
过梁一般位于门窗洞口顶部，作用承担其本楼层上部的荷载，超过过梁跨度则不计算楼面荷载，不超过要计算楼面荷载。
过梁按材料分为钢筋砖过梁、砖拱过梁、混凝土过梁。
构造柱设置与较大洞口位置、楼电梯间四四角。
墙长超过一定数值需要设置。
根据不同层数与抗震设防等级来确定。
详细见抗震设计规范gb50011-2001中7.3.1
楼板层从下到上常见的包括：吊顶（很多情况没有）、找平层、结构楼板、找平层、面层，有的还包括防水层、包括地暖做法等，管线一般埋设与结构楼板层内。
一般地面做法包括100厚垫层、面层（如地板砖等做法）
【建筑施工图设计包含的内容有哪些】。
工程施工图纸高清1.建筑施工图纸建筑施工图纸是指建筑工程设计文件的一种，其主要内容包括建筑平面布置、建筑立面图、建筑剖面图、建筑结构图、建筑细部图等。
建筑施工图纸是一种以平面、立面、剖面和细部为主要表现形式的施工图纸，建筑施工图纸包含建筑物的基本构造和施工工艺，可指导施工单位按设计要求进行施工。
2.结构施工图纸结构施工图纸是指建筑结构的施工图纸，主要内容包括结构平面布置、结构纵断面图、结构横断面图、结构节点图等。
结构施工图纸一般由结构设计单位根据结构设计方案编制，用以指导施工单位按照设计要求进行结构施工。
3.给排水施工图纸给排水施工图纸是指建筑给水、排水系统的施工图纸，主要内容包括给水管道布置图、排水管道布置图、室内给水排水设备设置图、室外给水排水设备设置图等。
给排水施工图纸由给排水设计单位根据设计方案编制，用以指导施工单位按照设计要求进行给排水系统的施工。
4.电气施工图纸电气施工图纸是指建筑电气系统的施工图纸，主要内容包括电气布置图、电气原理图、电气设备设置图、电气细部图等。
电气施工图纸由电气设计单位根据设计方案编制，用以指导施工单位按照设计要求进行电气系统的施工。
5.暖通空调施工图纸暖通空调施工图纸是指建筑暖通空调系统的施工图纸，主要内容包括供热、制冷系统布置图、风管管道图、设备设置图、细部图等。
暖通空调施工图纸由暖通空调设计单位根据设计方案编制，用以指导施工单位按照设计要求进行暖通空调系统的施工。
以上是一些常见的工程施工图纸，每种施工图纸在工程施工中都占有重要的地位，它们为工程施工提供了详细、准确的指导，保障了工程施工的顺利进行。
在工程施工过程中，工程施工图纸是施工方和监理方共同的依据，保证了工程施工的质量和进度。
在编制工程施工图纸时，设计单位需要充分考虑各个专业施工图纸之间的关系，协调各个专业的设计要求，确保各个专业施工图纸之间的一致性和协调性。
此外，工程施工图纸应该具备清晰、准确、完整的特点，能够为施工方提供明确而全面的施工指导，避免施工过程中出现偏差和问题。
工程施工图识读工程信息一、施工图的种类1. 建筑施工图：包括建筑图、构造图、装饰图和设备图等，用来指导工程施工。
2. 地下工程施工图：包括地基处理、基坑开挖、地下结构施工等施工图，用来指导地下工程施工。
3. 道路工程施工图：包括路基、路面、交通设施等施工图，用来指导道路工程施工。
4. 桥梁工程施工图：包括桥梁结构、支座、伸缩缝等施工图，用来指导桥梁工程施工。
5. 铁路、轨道交通施工图：包括铁路线路、轨道结构、牵引供电、信号通信等施工图，用来指导铁路和轨道交通工程施工。
6. 港口水运工程施工图：包括航道、码头、装卸设备、航道标志、通航保护等施工图，用来指导港口水运工程施工。
7. 水利水电工程施工图：包括堤坝、引水、输水、发电设施等施工图，用来指导水利水电工程施工。
8. 岩土工程施工图：包括边坡稳定、基础处理、土体加固等施工图，用来指导岩土工程施工。
二、施工图示意1. 平面布置图：用来表示建筑、结构、设备在平面上的布置关系，平面布置图的图框应按照规范要求绘制。
2. 剖面图：用来表示建筑、结构、设备在垂直方向上的布置关系，剖面图的图框应按照规范要求绘制。
3. 立面图：用来表示建筑、结构、设备在垂直方向上的外观关系，立面图的图框应按照规范要求绘制。
4. 细部图：用来表示结构、设备的细部构造，细部图的图框应按照规范要求绘制。
5. 其他：根据工程需要，还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。
三、施工图中的主要内容1. 工程名称：指出工程项目的名称。
2. 工程地点：指出工程项目的详细地点。
3. 总图说明：指出总图说明内容，包括工程规模、建筑面积、建筑高度、地下深度等。
4. 图例：图例用来说明图中的各种标志和符号的含义。
5. 图框：图框用来围合施工图的内容，图框应按照规范要求绘制。
6. 比例尺：比例尺是表示图纸与实际尺寸的比例关系。
7. 图面编号：指出施工图的图面编码。
8. 详图说明：详图说明包括施工图的图例、比例尺、图面编号、图框等信息。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
建筑施工图包含哪些图件内容
╰(●◡●)╮分类(●◡●)ﾉ
根据施工图所表示的内容和各工种不同，分为了不同的图
件：
▉建筑施工图：
主要用来表示建筑物的规划位置、外部造型、内部各房间的
布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建
筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面
详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
▉结构施工图：
主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图
（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
简称结施。
▉设备施工图：
主要表达建筑物的给排水、暖气通风、供电照明等设备的布
置和施工要求的图件。
因此设备施工图又分为三类图件：
(1) 给排水施工图：表示给排水管道的平面布置和空间走
向、管道及附件作法和加工安装要求的图件。
包括管道平面
布置图、管道系统图、管道安装详图和图例及施工说明。
