《压力容器设计》课程教学大纲课程名称：压力容器设计课程编号：1010540020 课程类别：必修英文名称：Pressure Vessel Design学分/学时：2学分/32学时开课学期：春季学期适用专业：过程装备与控制工程、安全工程及相关专业先修课程：理论力学、材料力学、机械工程材料后续课程：弹性力学与有限元、压力容器分析设计开课单位：化工机械与安全学院任课教师：王泽武一、课程说明《压力容器设计》是过程装备与控制工程专业一门重要的专业基础课，也是专业必修的核心主干课程。
《压力容器设计》是讲授压力容器薄壳结构应力分析与强度计算的课程，旨在让学生掌握失效形式、设计准则和规范设计方法，学会立足于材料的物理化学行为、过程与制造工艺、质量保证与安全等方面对压力容器进行强度、刚度、稳定性计算和结构设计，理解相关标准对压力容器不同部位结构设计的基本要求，具有综合运用所学知识解决复杂结构压力容器工程设计的能力。
二、课程目标1. 本课程支撑的毕业要求本课程主要支撑的毕业要求为：1.4利用过程装备、流体机械、控制工程等专业知识，掌握解决工程问题的基本思路和方法，具备综合应用所学知识解决复杂工程问题的能力。
2.3具备综合应用数学、自然科学和工程科学基本原理分析复杂工程问题，并获取有效结论的能力。
3.1理解过程装备设计、制造、检验与监管领域国际和国内相关的技术规范、标准以及管理条例，具备依照标准与规范设计元件、系统或流程以满足需求的能力。
5.1利用CAD、CFD、CAE等现代工程工具和信息技术分析、模拟及设计元件、系统及流程，对过程装备与控制系统进行模拟和预测，并能够理解其局限性。
2. 本课程拟达到的特定教学目标(1)要求学生能够通过课程学习，具备综合应用所学的筒体、封头、法兰、开孔补强等计算方法，解决压力容器复杂结构的工程计算和设计问题；(2)要求学生能够辨识压力容器结构力学行为的核心特征，掌握薄膜应力基本理论和工程计算方法；(3)要求学生了解当前国内外压力容器发展状况、未来趋势和关键科学问题，具有国际化视野的竞争和合作能力；(4)要求学生熟悉国内外压力容器主流设计规范和关键标准，能够在法规和标准的框架下开展压力容器设计工作；(5)要求学生能够通过CAD、CAE及“资源共享课”、“慕课”等网络教学内容，进行计算机与信息技术学习，提升终身学习能力的培养。

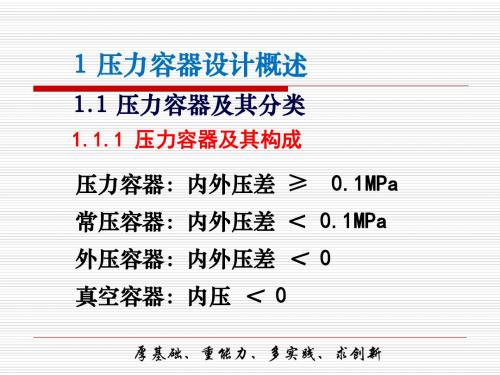

压力容器通常是由板、壳组合而成的焊接结构。
受压元件中，圆柱形筒体、球罐（或球形封头）、椭圆形封头、碟形封头、球冠形封头、锥形封头和膨胀节所对应的壳分别是圆柱壳、球壳、椭球壳、球冠+环壳、球冠、锥壳和环形板+环壳。
而平盖（或平封头）、环形板、法兰、管板等受压元件分别对应于圆平板、环形板（外半径与内半径之差大于10倍的板厚）、环（外半径与内半径之差小于10倍的板厚）以及弹性基础圆平板。
上述7种壳和4种板可以组合成各种压力容器结构形式，再加上密封元件、支座、安全附件等就构成了一台完整的压力容器。
图1-1为一台卧式压力容器的总体结构图，下面结合该图对压力容器的基本组成作简单介绍。
简体筒体的作用是提供工艺所需的承压空间，是压力容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。
圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。
筒体直径较小（一般小于100Omm）时，圆筒可用无Si钢管制作，此时筒体上没有纵焊缝；直径较大时，可用钢板在卷板机上卷成圆筒或用钢板在水压机上压制成两个半圆筒，再用焊缝将两者焊接在一起，形成整圆筒。
由于该焊缝的方向和圆筒的纵向（即轴向）平行，因此称为纵向焊缝，简称纵焊缝。
若容器的直径不是很大，一般只有一条纵焊缝；随着容器直径的增大，由于钢板幅面尺寸的限制，可能有两条或两条以上的纵焊缝。
另外，长度较短的容器可直接在一个圆筒的两端连接封头，构成一个封闭的压力空间，也就制成了一台压力容器外壳。
但当容器较长时，由于钢板幅面尺寸的限制，就需要先用钢板卷焊成若干段筒体（某一段筒体称为一个筒节），再由两个或两个以上筒节组焊成所需长度的筒体。
筒节与筒节之间、筒体与端部封头之间的连接焊缝，由于其方向与筒体轴向垂直，因此称为环向焊缝，简称环焊缝。
圆筒按其结构可分为单层式和组合式两大类。
1、单层式筒体筒体的器壁在厚度方向是由一整体材料所构成，也就是器壁只有一层（为防止内部介质腐蚀,衬上的防腐层不包括在内）。
1. 压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。
筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。
封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。
密封装置的作用：保证承压容器不泄漏。
开孔接管的作用：满足工艺要求和检修需要。
支座的作用：支承并把压力容器固定在基础上。
安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。
2,《压力容器安全技术监察规程》的适用范围：○1最高工作压力≥0.1MPa （不含液体静压力）；○2内直径（非圆形截面指其最大尺寸）≥0.15m ，且容积≥0.025m 3；○3盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
GB150的适用范围：○10.1MPa ≤p ≤35MPa ，真空度不低于0.02MPa ；○2按钢材允许的使用温度确定（最高为700℃，最低为-196℃）；○3对介质不限；○4弹性失效设计准则和失稳失效设计准则；○5以材料力学、板壳理论公式为基础，并引入应力增大系数和形状系数；○6最大应力理论；○7不适用疲劳分析容器。
1. 一壳体成为回转薄壳轴对称问题的条件是什么?答：几何形状、承受载荷、边界支承、材料性质均对旋转轴对称。
1. 试应用无力矩理论的基本方程，求解圆柱壳中的应力（壳体承受气体内压p ，壳体中面半径为R ，壳体厚度为t ）。
若壳体材料由20R （MPa MPa s b 245,400==σσ）改为16MnR（MPa MPa s b 345,510==σσ）时，圆柱壳中的应力如何变化？为什么？解：○1求解圆柱壳中的应力 应力分量表示的微体和区域平衡方程式：δσσθφzp R R -=+21φσππφsin 220t r dr rp F k r z k=-=⎰圆筒壳体：R 1=∞，R 2=R ，p z =-p ，r k =R ，φ=π/2tpRpr tpR k 2sin 2===φδσσφθ○2壳体材料由20R 改为16MnR ，圆柱壳中的应力不变化。
