压力容器的开孔与补强压力容器是一种用于储存和运输高压气体、液体或气体液体混合物的装置。
由于容器内部承受着巨大的压力，因此对于压力容器的结构设计和制造质量的要求非常高，尤其是它的壁厚和容积大小等参数必须经过精密计算和实验验证。
然而，即使设计和制造工艺都非常优秀，压力容器在使用过程中，也一定会出现开孔或由于压力过高而造成形变或者破裂的情况。
为了避免这种情况的发生，我们可以采用开孔和补强两种方法进行预防和解决。
开孔是一种常见的预防压力容器事故的方法。
通过在容器的垂直和水平方向上开孔，可以使容器内部受到更好的冷却和通风，从而减少容器内部压力的累积。
另一方面，开孔的位置也可根据容器内部压力变化而进行调整，使事故的风险降到最低。
此外，设定开孔的位置和数量还可以为维护和保养提供更大的便利。
例如在容器的底部开孔，可以更轻松地清除容器内部积存的物质。
尽管开孔是一种有效的预防措施，但在一些情况下，由于开孔会改变容器的整体结构，从而降低容器的承载能力。
这时，可以采用补强的方法来保证容器的安全。
补强的方法主要是在容器受力较大的地方加装加强筋或者钢板等材料来提高容器的强度和承载能力。
这种方法的优点是可以增加整个容器的稳定性和韧性，从而避免容器内部压力过高而造成的泄漏和破裂等意外事件的发生。
需要注意的是，在进行压力容器的开孔和补强的时候，我们必须严格遵守国家标准，以确保容器的质量和安全。
另外，在进行相关的维修和改装时必须由具备相关资质、资历的专业人员进行操作，这样可以有效地避免其他安全隐患的发生。
最后，压力容器在工业生产和人们的日常生活中发挥着重要的作用，但与之相关的安全问题也时刻需要引起人们的重视。
因此，在日常生活和工作中，我们应该尽可能地避免对压力容器的摩擦和碰撞，同时，也应该注意对其的定期检查和维修，以避免意外事件的发生。

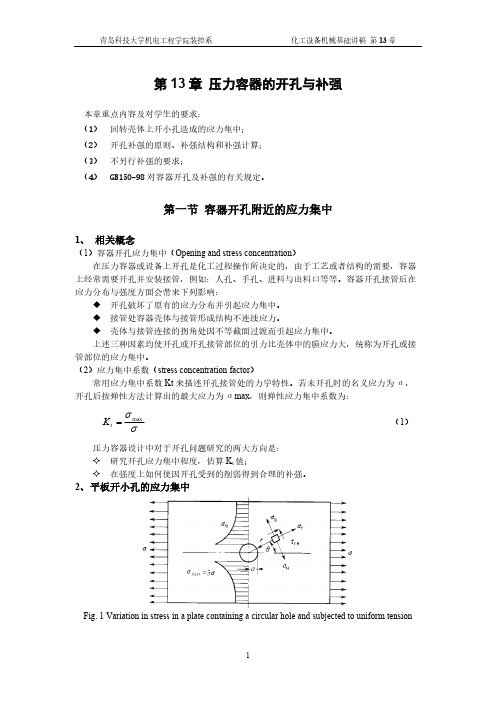

第13章 压力容器的开孔与补强本章重点内容及对学生的要求：（1） 回转壳体上开小孔造成的应力集中； （2） 开孔补强的原则、补强结构和补强计算； （3） 不另行补强的要求；（4） GB150-98对容器开孔及补强的有关规定。
第一节 容器开孔附近的应力集中1、 相关概念（1）容器开孔应力集中（Opening and stress concentration ）在压力容器或设备上开孔是化工过程操作所决定的，由于工艺或者结构的需要，容器上经常需要开孔并安装接管，例如：人孔、手孔、进料与出料口等等。
容器开孔接管后在应力分布与强度方面会带来下列影响：◆ 开孔破坏了原有的应力分布并引起应力集中。
◆ 接管处容器壳体与接管形成结构不连续应力。
◆ 壳体与接管连接的拐角处因不等截面过渡而引起应力集中。
上述三种因素均使开孔或开孔接管部位的引力比壳体中的膜应力大，统称为开孔或接管部位的应力集中。
（2）应力集中系数（stress concentration factor ）常用应力集中系数Kt 来描述开孔接管处的力学特性。
若未开孔时的名义应力为σ，开孔后按弹性方法计算出的最大应力为σmax ，则弹性应力集中系数为：σσmax=t K （1） 压力容器设计中对于开孔问题研究的两大方向是： ✧ 研究开孔应力集中程度，估算K t 值；✧ 在强度上如何使因开孔受到的削弱得到合理的补强。
2、平板开小孔的应力集中Fig. 1 Variation in stress in a plate containing a circular hole and subjected to uniform tension设有一个尺寸很大的巨型薄平板，开有一个圆孔，其小圆孔的应力集中问题可以利用弹性力学的方法进行求解。
承受单向拉伸应力开小圆孔的应力集中如图1所示，只要板宽在孔径的5倍以上，孔附近的应力分量为：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛-+-=⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫⎝⎛+-+⎪⎪⎭⎫ ⎝⎛-=θστθσσσθσσσθθ2sin 32122cos 312122cos 34121242224222422222r a r a r a r a r a r a ra r r （2） 平板开孔的最大应力在孔边 2πθ±=处， 孔边沿a r =处：σσστπθθθ3,0max 2===±=r应力集中系数：0.3max==σσt K 3、薄壁球壳开小圆孔的应力集中如图2所示，球壳受双向均匀拉伸应力作用时，孔边附近任意点的受力为：Fig. 2 Variation in stress in a sphere shell containing a circular hole孔边处r=a ，σσ2max = , 应力集中系数0.2max==σσt K 4、薄壁圆柱开小圆孔的应力集中如图3所示，薄壁柱壳两向薄膜应力δσ21pD =，δσ42pD =，如果开有小圆孔，则孔边附近任意点的受力为：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛-+-=⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫⎝⎛+-+⎪⎪⎭⎫ ⎝⎛-=θστθσσσθσσσσθθ2sin 32142cos 3141432cos 34122312422214212242222122r a r a r a r a r a r a ra r r （3）Fig. 3 Variation in stress in a cylindrical shell containing a circular hole孔边处r 1r 3r=a,=0,=(-con2),=02θθσσθστ。
浅论压力容器中的开孔补强设计压力容器在其设计中，为了将自身的使用功能进行最大化的发挥，需进行适当的开孔处理。
但是不可否认的是，开孔处理将会对容器造成一定的损伤，对其牢固度将会形成一定的不利影响，针对此类问题的出现，相应的补强设计便是对其所带来的不利影响进行较为科学妥善的处理。
1 开孔补强设计的重要性在进行压力容器设计时，开孔处理操作极为常见。
在通过状况之下，开孔处理主要是为后期的接管安装提供便利，对容器的功能性需求予以满足。
有时为了对整个压力容器进行全面维修、养护、调试，也需进行开孔处理。
而开孔处理会对整个容器的内部结构及其使用性能产生一定的不利影响，通常会使得容器整体的抗压性遭到削弱。
此种情况出现的主要原因为：在开孔处理后，压力容器内部存在的应力出现了断层差异。
而在开孔处进行接管，也会使得容器内部出现受力不均的状况。
另外大部分的压力容器应用于一些温度、压力均高的环境之下，应力、受力不均问题更为突出，再加上受到一些容器材料等多种因素的影响，整个容器性能将会受到极大的损害。
在容器的应用工作中，其工作质量、效率也较差。
所以，在对相关设计规范内容充分理解、遵守的前提之下，对容器进行开孔补强设计极为重要。
2 开孔补强设计在压力容器设计中的应用2.1 补强圈补强设计的应用在开孔补强处理中，局部补强方式应用较多，其中补强圈补强设计应用范围较广。
补强圈补强主要是指在压力容器壁上进行补强板的焊接处理，从而帮助进一步增强整个容器板的金属厚度，促使其开孔边缘强度得以增强，最终达到补强目的。
在补强圈补强方式应用中，有两点问题需着重关注：第一，补强板的设计厚度需严格要求。
一般情况下，补强板的厚度值与整个容器的开孔名义厚度值相比，应不超过其1.5倍。
大量的实践结果表明，如果补强板的厚度值大于开孔名义厚度的1.5倍，那么在进行焊接处理时，极易因为厚度过大而增大器焊接角，最终导致出现不连续应力过大的问题。
另外，在进行补强圈补强设计时，补强板材料需具有极强的塑性、延伸性，且其钢材的屈服强度在常温环境下应保持在400MPa范围内。
浅析压力容器常规设计规范中的开孔补强设计压力容器常规设计规范中的开孔补强设计是为了提高容器的强度和稳定性，减小应力集中，避免开裂和变形等问题。
在设计过程中，需要考虑容器的功能和使用条件，合理确定开孔位置、大小和数量，并采取适当的补强措施。
开孔补强设计中的关键问题是如何确定开孔的位置和大小。
开孔的位置应尽量避免处于应力集中区域，如容器的角部、焊缝附近等。
开孔的大小则需要根据承受的载荷和应力水平来确定。
一般来说，开孔的面积不应超过容器壁的总面积的30%。
当开孔过大时，容器壁的强度和刚度会大大降低，容易导致变形和破裂。
在确定开孔位置和大小之后，可以考虑采取以下几种方式进行开孔补强设计：1.增加开孔的边缘钝化半径：开孔边缘的过渡半径越大，应力集中程度越小。
在常规设计中，一般要求开孔边缘的钝化半径为开孔直径的1.5倍。
2.添加补强环：在开孔边缘处添加环形补强，可以有效减小应力集中，提高强度和稳定性。
补强环的尺寸和数量需要根据开孔的大小和容器的使用条件来确定。
3.增加开孔区域的厚度：开孔附近可以增加壁厚，提高容器的强度和刚度，减小应力集中。
墙厚增加的大小需要根据应力分布和容器的使用条件来确定。
4.使用合适的补强片：在开孔的附近添加合适的补强片，可以提高容器的强度和稳定性。
补强片的材料和尺寸需要根据容器的使用条件和承载能力来确定。
5.考虑应力分配：在设计过程中需要考虑容器的应力分配情况，避免应力集中。
可以采用软件模拟和实验测试等方法来确定应力分布和开孔补强设计的有效性。
在进行开孔补强设计时，还需要考虑容器的材料特性、制造工艺和维修等问题。
同时，需要按照国家和行业的相关规范和标准进行设计，确保容器的安全可靠性。
总之，开孔补强设计是压力容器常规设计规范中的重要环节，对容器的强度、稳定性和可靠性起着至关重要的作用。
合理选择开孔位置和大小，采取合适的补强措施，能够有效减小应力集中，提高容器的安全性能。
