《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。
2. 常用的键有、、钩头楔键和花键。
3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。
4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。
5. 装配图中，装配尺寸是指装配体内零件间的和。
三、判断题(对的打√，错的打×。
每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。
图1 图2 2．如图3所示，试标出其尺寸基准。
图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。
(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。
图5(1) 根据结构形状，此零件属于 零件，所用材料为 。
(2) 该零件共用了 个基本视图，其他表达方法有 。
螺纹及螺纹紧固件一一找出下列螺纹画法中的错误，将正确的图形画在指定位置7. 3螺纹及螺纹紧固件一一根据给定的螺纹数据，在图上注出螺纹代号或标记1 .细牙普通螺纹，大径20亳米， 螺距1.5亳米，右旋，螺纹公差 为代号：中径为5g,顶径为为6g 。
2 .普通螺纹，大径24亳米，螺距3亳米, 左旋，螺纹公差带代号：中径.顶径均 6Ho4.圆柱管螺纹，公称直径3/4”。
5.圆柱管螺纹，公称直径3/4”。
6.圆锥管螺纹，公称宜径3/4”。
G3/4 " 3.梯形螺纹，大径28亳米，螺距5亳米，双线, 右旋，螺纹公差带代号：中径为7e,旋合长度 为长旋合Lo7.4螺纹及螺纹紧固件一一查表确定下列各连接件的尺寸，并写出规定标记1.六角头螺栓：螺纹大径IOmm,长40nιm, A级。
2.六角螺母：螺纹大径16mm, A级。
规定标记：螺栓GB/T MlOX40A规定标记：螺母GB/T M16A 3.双头螺柱：螺纹大径IOnInl , bm=1.5d, , A型。
4.垫圈：公称直径16mm C级。
规定标记：螺柱GB/T M10X15规定标记：垫圈GBb M16C7.5画出图形，写出销的标记画出d=6, A型圆锥销连接图（补齐剖面线和轮廓线），并写出该销的标记。
齿轮与轴用直径为IOnim的圆柱销连接，画全销连接的剖视图，比例1:1, 并写出圆柱销的规定标记。
标记：销 GB1 119.1 10x50标记：销 GBzTU 7 6x40 _________________________7.6键、销联接一一A型平键，键宽8mm,高7mm,长20mm,查表确定轴上键槽t∣和轮毂键槽t?尺寸，补全图形。
查表确定轴上键槽匕和轮毂键槽t2尺寸，补全图形。
J. 7,计算并补全图形、。
一平板形直齿圆柱齿轮的m=2, z=20,要求：L列出计算公式填写算出的出，d和&数据。
2 .补全齿轮的两视图。
3 .补全齿轮的尺寸及键槽尺寸。
汽车机械制图题库练习题及答案（第三单元）自测题 3-11一、选择题1.绘制组合体视图应先进行(B)。
A.尺寸分析B.线型分析C.视图选择D.形体分析2.识读三视图首先使用的读图方法是(B)。
A.线面分析法B.形体分析法C.线型分析法D.综合分析法3.识读组合体视图中形体较复杂的细部结构应进行(B)。
A.形体分析B.线面分析C.投影分析D.尺寸分析4.选择组合体主视图的投影方向应(D)。
A.尽可能多的反映组合体的形状特征及各组成部分的相对位置B.使它的长方向平行于正投影面C.使其它视图呈现的虚线最少D.前三条均考虑5.柱体需要标注的尺寸是(D)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸6.台体需要标注的尺寸是(A)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸7.切割体需要标注的尺寸是(B)。
A.原体尺寸和截平面的形状尺寸B.原体尺寸和截平面的位置尺寸C.原体尺寸和截平面的形状与位置尺寸D.所有线的定形尺寸及定位尺寸8.已知物体的主、俯视图，正确的左视图是(A)。
A B C D9.已知物体的主、俯视图，正确的左视图是(C)。
ABCD10.已知物体的主、俯视图，正确的左视图是(A )。
ABCD11.已知物体的主、俯视图，正确的左视图是(B )。
ABCD12.已知物体的主、俯视图，正确的左视图是(A )。
ABC D二、判断题1.组合体两基本体表面平齐时，在视图上两基本体之间无分界线。
(A)A.正确B.不正确2.组合体两曲面相切时，在相切处不应画出切线。
(B)A.正确B.不正确3.组合体两基本形体相贯时，应标注相贯线尺寸。
(B)A.正确B.不正确4.一个视图肯定不能完全确定物体的形状。
(B)A.正确B.不正确5.两个视图能完全确定物体的形状。
(B)A.正确B.不正确自测题 3-12一、填空题1．组合体的组合类型有型、型、型三种。
学习单元一汽车零件图样的识读与测绘学习任务一简单零件图样的识读与绘制）。
⑦用剖切面局部地剖开机件所得的视图称（ C ）视图。
A 全剖B 半剖C 局部剖D 断面⑧半剖视图以（ D ）线为对称中心线。
A 双点画线B 虚线C 细实线 D细点画线⑨全剖视图选用的是（ C ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它⑩半剖视图选用的是（ A ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它2）判断题：①视图包括基本视图，局部视图、斜视图和向视图共四种。
（√）②视图上标有“A”字样的是向视图。
（√）③视图上标有“A向旋转”字样的是斜视图。
（×）④局部视图的断裂边界一般以波浪线表示。
（√）⑤机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（√）⑥六个基本视图中，最常应用的是右视图，仰视图和后视图。
（×）⑦金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（×）⑧半剖视图的分界线是粗实线。
（×）⑨局部剖视图的波浪线可用轮廓线代替。
（×）⑩假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（×）学习任务二 垫类零件图样的绘制与读图评价与反馈1）选择题①排气管垫片就其构成主题材料属于（ B ）A 橡胶垫B 石棉垫C 石棉橡胶垫D 柔性石墨垫 ②在绘制排气管垫片时主要采用的绘图工具有（ B ） A 丁字尺 B 圆规 C 曲线板 D 螺距规③在垫片的分类中，B 代表是下列哪种类型的垫片（ B ）A 型不带内外加强环；B 型带内加强环；C 型带外加强环；D 型带内外加强环④在标注尺寸时，直径的符号为（ B ），球直径的符号为S ￠，45°倒角的符号为（ A ） A ￠ C B d s C C ￠ D s ￠⑤在下列四种说法中，选择一种正确的答案（ C ）。
A A 上B 下，C 前D 后 B A 前B 后，C 上D 下 C A 后B 前，C 下D 上 D A 左B 右，C 上D 下⑥用剖切面完全地剖开机件所得的视图称（ A ）视图。
《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。
A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。
A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。
A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。
A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。
A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。
A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。
A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。
《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。
A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。
A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。
A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。
A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。
2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。
3.（× ）制图国家标准规定，各种图线粗细均相同。
4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。
5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。
6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。
7.（√ ）绘制机械图样时，应尽量采用1:1的比例。
模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。
2.（√ ）绘制机械图样主要采用正投影法。
3.（√ ）水平线的水平投影反应实长。
4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。
5.（× ）水平线的正面投影反映直线的实长。
6.（√ ）正垂面的正面投影积聚为直线。
二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。
2.投影面垂直线的投影有何特点？具有积聚性。
3.投影面平行线的投影有何特点？具有实型性。
4.两直线的相对位置有几种？三种：相交、平行、交叉。

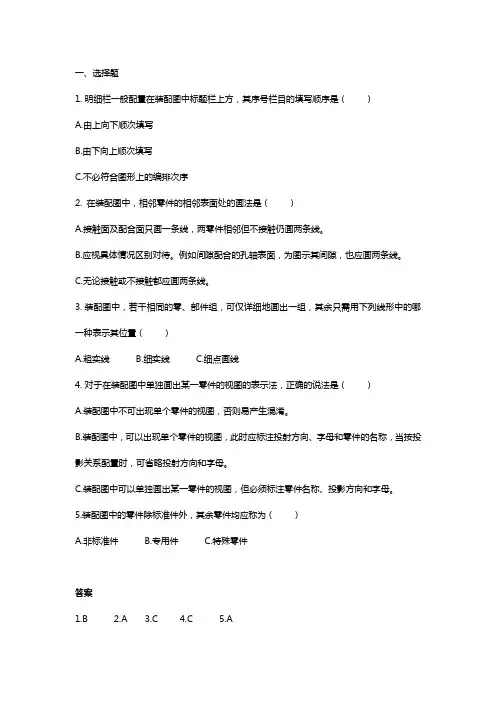

一、选择题
1.明细栏一般配置在装配图中标题栏上方，其序号栏目的填写顺序是（）
A.由上向下顺次填写
B.由下向上顺次填写
C.不必符合图形上的编排次序
2. 在装配图中，相邻零件的相邻表面处的画法是（）
A.接触面及配合面只画一条线，两零件相邻但不接触仍画两条线。
B.应视具体情况区别对待。
例如间隙配合的孔轴表面，为图示其间隙，也应画两条线。
C.无论接触或不接触都应画两条线。
3.装配图中，若干相同的零、部件组，可仅详细地画出一组，其余只需用下列线形中的哪一种表示其位置（）
A.粗实线
B.细实线
C.细点画线
4.对于在装配图中单独画出某一零件的视图的表示法，正确的说法是（）
A.装配图中不可出现单个零件的视图，否则易产生混淆。
B.装配图中，可以出现单个零件的视图，此时应标注投射方向、字母和零件的名称，当按投影关系配置时，可省略投射方向和字母。
C.装配图中可以单独画出某一零件的视图，但必须标注零件名称、投影方向和字母。
5.装配图中的零件除标准件外，其余零件均应称为（）
A.非标准件
B.专用件
C.特殊零件
答案
1.B
2.A
3.C
4.C
5.A。

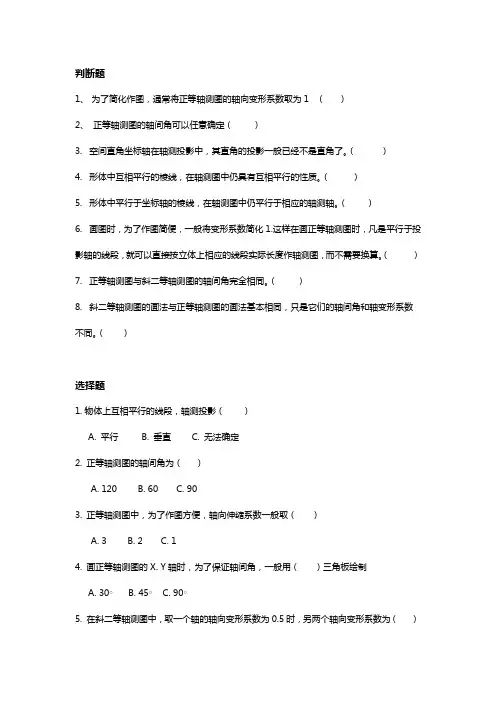

判断题1、为了简化作图，通常将正等轴测图的轴向变形系数取为1 （）2、正等轴测图的轴间角可以任意确定（）3. 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
（）4. 形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。
（）5. 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
（）6. 画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。
（）7. 正等轴测图与斜二等轴测图的轴间角完全相同。
（）8. 斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。
（）选择题1.物体上互相平行的线段，轴测投影（）A. 平行B. 垂直C. 无法确定2. 正等轴测图的轴间角为（）A. 120B. 60C. 903. 正等轴测图中，为了作图方便，轴向伸缩系数一般取（）A. 3B. 2C. 14. 画正等轴测图的X. Y轴时，为了保证轴间角，一般用（）三角板绘制A. 30○B. 45○C. 90○5. 在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（）A. 0.5B. 1C. 26.根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A. 切割法B. 叠加法C. 综合法 D，切割法、叠加法和综合法答案判断题1.√2. ×3. √4. √5. √6. √7. ×8. √选择题1. A2. A3. C4. A5. B6. D。
《汽车机械制图》综合测试题（四）一、选择题（每题1分，共20分）1、图样中的尺寸以（ ）为单位，并且不需要标注计量单位的代号或名称。
A ．m ； B ．cm ； C ．mm ； D ．in2、不可见轮廓线采用（ ）来绘制。
A ．粗实线B ．虚线 C.细实线 D.点画线 3、下列尺寸正确标注的图形是( )4、机件的每一尺寸，一般只标注（ ）。
A ．一次；B ．二次；C ．三次；D ．四次 5、三视图采用的是（ ）投影法绘制的A ．中心；B ．平行；C ．斜轴测；D ．正轴测 6、下列的比例表示法中，何者为放大比例？（ ） A ．1：2 B ．1：5 C ．5：1 D ．1：1 7、请想象哪个视图描述的是物体的前后和左右关系（ ） A ．主视图； B ．俯视图； C ．左视图； D ．右视图8、用一平面，以不同之角度切一直立圆锥所得之曲线，下列何者为不可能？（ ） A ．正圆； B ．摆线；C ．椭圆；D ．双曲线 9、两等径圆柱相贯，其相贯线形状为（ ）A ．圆；B ．椭圆；C ．半圆；D ．直线 10、圆柱形对象之中断画法为（ ）A ．；B ．；C ． ；D ．11、普通螺纹的公称直径为螺纹的( )A 、大径B 、 中径C 、 小 径12、表面粗糙度中，Ra 的单位为（ ）A 、米B 、毫米C 、微米D 、厘米 13、公差表示尺寸允许变动的范围，所以为（ ）A 、一定正值B 、一定为负值C 、可以为零D 、以上值都可以14、观察三视图，在立体图中找出相对应的形体，并将相应的字母序号填入括号内。
A B C D E F15、下列局部剖视图中，正确的画法是（）A B C D二、判断题（每题1分，共20分；对—√；错—×）（）1、标题栏一般位于图纸的左下方。
（）2、图纸的基本幅面中A0幅面最小，A4幅面最大。
（）3、圆弧大于180°者，应以直径表示之。
（）4、在画三视图时，可见的轮廓线用粗实线表示，看不见的轮廓线用虚线表示，对称中心线用细线表示（）5、如果两条空间直线相交，那么他们的投影一定相交（）6、两直线之正投影视图相交，则两直线在空间必相交。
学习单元一汽车零件图样的识读与测绘学习任务一简单零件图样的识读与绘制）。
⑦用剖切面局部地剖开机件所得的视图称（ C ）视图。
A 全剖B 半剖C 局部剖D 断面⑧半剖视图以（ D ）线为对称中心线。
A 双点画线B 虚线C 细实线 D细点画线⑨全剖视图选用的是（ C ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它⑩半剖视图选用的是（ A ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它2）判断题：①视图包括基本视图，局部视图、斜视图和向视图共四种。
（√）②视图上标有“A”字样的是向视图。
（√）③视图上标有“A向旋转”字样的是斜视图。
（×）④局部视图的断裂边界一般以波浪线表示。
（√）⑤机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（√）⑥六个基本视图中，最常应用的是右视图，仰视图和后视图。
（×）⑦金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（×）⑧半剖视图的分界线是粗实线。
（×）⑨局部剖视图的波浪线可用轮廓线代替。
（×）⑩假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（×）学习任务二 垫类零件图样的绘制与读图评价与反馈1）选择题①排气管垫片就其构成主题材料属于（ B ）A 橡胶垫B 石棉垫C 石棉橡胶垫D 柔性石墨垫 ②在绘制排气管垫片时主要采用的绘图工具有（ B ） A 丁字尺 B 圆规 C 曲线板 D 螺距规③在垫片的分类中，B 代表是下列哪种类型的垫片（ B ）A 型不带内外加强环；B 型带内加强环；C 型带外加强环；D 型带内外加强环④在标注尺寸时，直径的符号为（ B ），球直径的符号为S ￠，45°倒角的符号为（ A ） A ￠ C B d s C C ￠ D s ￠⑤在下列四种说法中，选择一种正确的答案（ C ）。
A A 上B 下，C 前D 后 B A 前B 后，C 上D 下 C A 后B 前，C 下D 上 D A 左B 右，C 上D 下⑥用剖切面完全地剖开机件所得的视图称（ A ）视图。
A 全剖 B 半剖 C 局部剖 D 断面⑦图框线用（ A ）画出；不可见轮廓线用（ ）画出。
A 粗实线、虚线 B 粗实线、点划线 C 虚线、曲线 D 波浪线、虚线 ⑧图纸的基本幅面有（ ABCD ）、A4等几种。
A A0； B A1； C A2； D A3； ⑨尺寸线一般用（ B ）线型来标注。
A 粗实线；B 细实线 ；C 虚线；D 带箭头的线； ⑩选择正确的俯视图。
（ A ）(d)(c)(b)(a)2）判断题①尺寸标注不应封闭。
（ √ ） ②表达一个零件，必须画出主视图，其余视图和图形按需选用。
（ √ ） ③上下偏差和公差都可以为正，为负和为0。
（ × ） ④将机件的某一部分向基本投影面投射所得的视图，称为局部视图。
（ √ ） ⑤局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
（ √ ） ⑥尺寸基准是确定尺寸位置的几何元素。
定位尺寸标注的起点，形体在长、宽、高方向都有一个主要尺寸基准。
（ √ ） ⑦A0图纸的幅面为841mm ×1189mm 。
（ √ ） ⑧在同一张图样中，同类图线的宽度应一致。
虚线、点画线及双点画线的画、长画和间隔应各自大致相等。
（ √ ） ⑨在标注尺寸时，尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断。
（ √ ） ⑩Φ36H8表示：Φ36是基本尺寸 ，H8是公差带代号，其中，H 是基本偏差代号，8是公差等级。
（ √ ）学习任务三销、键类零件图样的绘制与读图评价与反馈1）选择题：①下列符号中表示强制国家标准的是（ A ）A． GB/T B． GB/Z C.GB Ｄ．ＧＢ／ｘ②不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线Ｄ．双实线③在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ D.Y④下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：2 D.3:1⑤标题栏一般位于图纸的（ D ）A．右下角 B．左下角 C.右上角 D.右下角⑥键的剖面尺寸通常是依据下列哪种来确定的？（ C ）Ａ扭矩大小Ｂ功率大小Ｃ轴的直径Ｄ轮毂长度⑦键的长度主要是依据下列哪种来确定的？（ A ）Ａ扭矩大小Ｂ功率大小Ｃ轴的直径Ｄ轮毂长度⑧楔键的缺点是下列中的哪个？（ D ）Ａ键的斜面加工困难：Ｂ传递扭矩的能力差：Ｃ楔紧后，在轴与轮毂槽中产生有压应力：Ｄ轴和轮毂两者间对中性被破坏。
⑨在轮毂和轴之间安装一对楔键，最好使它们间隔多少度？（ B ）Ａ６０°—９０°Ｂ９０°－１２０°Ｃ１２０°－１５０°Ｄ１８０°⑩平键标记中的字母Ａ（可省略）、Ｂ和Ｃ分别表示哪种型的普通平键？（ D ）Ａ、Ａ圆头Ｂ单圆头Ｃ方头Ｂ、Ａ单圆头Ｂ圆头Ｃ方头Ｃ、Ａ方头Ｂ圆头Ｃ单圆头ＤＡ圆头Ｂ方头Ｃ单圆头２）判断题①图样中书写汉字的字体，应为长仿宋体。
( √ )②当圆的直径过小时，可以用线实线来代替线点画线。
( √ )③水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
（√）④正平面的正面投影积聚为直线。
（√）⑤铅垂面的水平投影积聚成平行X轴的直线段。
（√）⑥正投影的基本特性是实形性，积聚性和类似性。
（√）⑦中心投影法是投射线互相平行的。
（×）⑧水平线的水平投影反映真实长度。
（√）⑨水平面的水平投影积聚为直线。
（×）⑩点的三投影面体系中的位置，可以用坐标来表示。
（√）学习任务四轴类零件图样的识读与绘制评价与反馈1）选择题①下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法②当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性③当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性④在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高⑤主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等⑥主视图与左视图（ B ）A、长对正B、高平齐C、宽相等⑦为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。
A、三B、四C、五⑧三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法⑨当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行B、垂直C、倾斜⑩当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜2）判断题①点画线应以长画相交。
（√）②当直线或平面与投影面平行时，投影表现为积聚。
（×）③空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。
（×）④直径尺寸应尽量注在非圆的视图上。
（√）⑤截交线一定是一个封闭的平面图形。
（√）⑥当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。
（×）⑦尺寸标注应避免注成封闭的尺寸链。
（√）⑧若零件实际尺寸正好等于基本尺寸，该零件必合格。
（×）⑨间隙配合中，孔的公差带一定在零线上方，轴的公差带一定在零线下方。
（×）⑩装配图上零件的工艺结构（铸造圆角、倒角等）均可不画出。
（√）学习单元二汽车总成装配图的识读学习任务1 识读活塞连杆组装配图评价与反馈1)判断题①使用游标卡尺测量时，游标卡尺必须在定期检验期内。
（√）②Ф65.5+0.016/+0表示Ф65.5的实际尺寸范围是Ф65.5－Ф65.66。
（√）③Ф65.5+0.016/+0表示的是上公差。
（√）④图2-1 活塞连杆组装配图中有3道气环，1道油环。
（√）⑤Ф28N6/h5表示为基轴制，过渡配合。
（√）⑥图2-1 活塞连杆组装配图中共有19个零件。
（√）⑦连杆螺栓用40Cr钢制成。
（√）⑧217±0.05尺寸的变化范围是216.95－217.05。
（√）⑨图2-1 活塞连杆组装配图主视图用的是全剖视图。
（√）⑩使用千分尺测量零件必须先校正千分尺。
（√）2)选择题①图2-1 活塞连杆组装配图主视图用的是。
a局部剖视图 b 全剖视图 c旋转视图 d 局部放大图答案:b。
②尺寸56±0.08表示。
a 55.92－56.08b 最大尺寸为56.08c 最小尺寸是55d 尺寸公差是0.16答案：a。
③活塞连杆总称由零件组成。
a 18个b 19 个c 17个d 20个答案：b。
④活塞销与连杆衬套的配合为基轴制。
a间隙配合 b 过渡配合 c 过盈配合 d 混合配合答案：b。
⑤活塞销与连杆衬套的配合为的过渡配合。
a基轴制 b基孔制 c过盈配合 d过渡配合答案a。
⑥图2-1 活塞连杆组装配图中有。
a 3道气环b 2道气环c 1道气环d 4 道气环答案a。
⑦图2-1 活塞连杆组装配图中有。
a 1道油环b 2道油环c 3道油环d 4道油环答案a。
⑧Ф28N6/h5 。
a基轴制，过渡配合 b基轴制，过盈配合 c基轴制，间隙配合 d基孔制，过盈配合答案a。
⑨活塞销用制成。
a 40Crb 45Crc 50Crd 40CrMTi答案：b。
⑩图2-1 活塞连杆组装配图的比例。
a 1︰1b 1︰2c 2︰1d 4︰1答案：a。
学习任务二起动机的组装图的识读与测绘评价与反馈1）选择题①选择正确的左视图。
（ D ）②选择正确的左视图。
（ C ）③选择正确的左视图。
（ D ）⑤选择正确的左视图。
（ A ）(d )(c )(b )(a)⑥选择正确的左视图。
（ C ）(a )(b )(c )(d)⑦选择正确的左视图。
（ D ）(a)(b )(c )(d)⑧选择正确的左视图。
（ B ）(d )(c )(b )(a)⑨从图B 中选出图A 的三视图对应的三位立体图形填入对应的括号中图A图B答案：第一行 横1 （6） 横2（4）第二行横1 （5）横2 （3）⑩在下列四种说法中，选择一种正确的答案。
（ D ）a) A 上B 下，C 右D 左 b) A 上B 下，C 左D 右 c) A 下B 上，C 左D 右 d) A 下B 上，C 右D 左2）判断题①在计算齿轮参数时，尺根高hf=2.25m （ × ）65 1234②由两个或两个以上的基本形体组成的物体称为组合体。
（√）③确定形体形状及大小的尺寸称为定位尺寸。
（×）④尺寸基准是确定尺寸位置的几何元素。
定位尺寸标注的起点，形体在长、宽、高方向都有一个主要尺寸基准。
（√）⑤A0图纸的幅面为841mm×1189mm （√）⑥重合断面图的轮廓线用粗实线绘制。
