汽车机械制图期末试题和答案

《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。

2. 常用的键有、、钩头楔键和花键。

3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。

4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。

5. 装配图中，装配尺寸是指装配体内零件间的和。

三、判断题(对的打√，错的打×。

每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。

图1 图2 2．如图3所示，试标出其尺寸基准。

图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。

(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。

图5(1) 根据结构形状，此零件属于 零件，所用材料为 。

(2) 该零件共用了 个基本视图，其他表达方法有 。

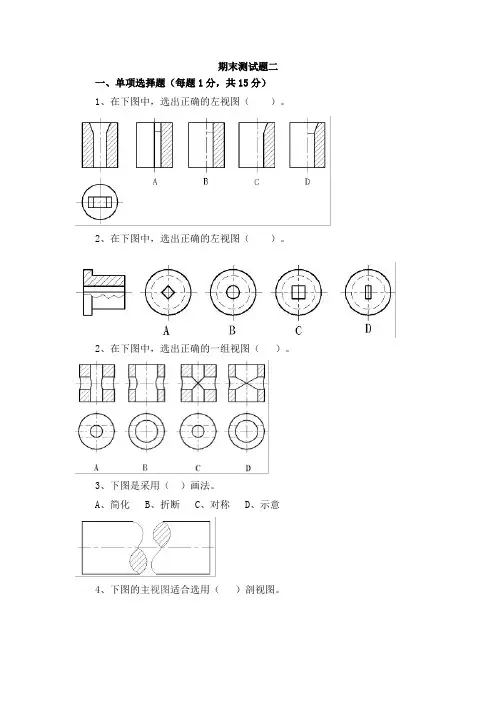

期末测试题二一、单项选择题（每题1分，共15分）1、在下图中，选出正确的左视图（）。

2、在下图中，选出正确的左视图（）。

2、在下图中，选出正确的一组视图（）。

3、下图是采用（）画法。

A、简化B、折断C、对称D、示意4、下图的主视图适合选用（）剖视图。

A、局部B、全C、半D、旋转5、在下图中的1面是（）。

A、圆柱面B、滚花部分C、简化画法D、平面6、下图采用的是（）画法。

A、简化B、对称C、示意D、省略7、下面中间的图用的是（）表达方法。

A、局部剖视图B、局部放大图C、局部放大剖视图D、局部剖视放大图8、下面右图用的是（）表示方法。

A、全剖B、局部剖C、移出剖面D、重合剖面9、在下图中，选出正确的视图（）。

10、在下图中，选出正确的视图。

11、在下图中选出正确的剖视图。

（）12、在下图中选出正确的剖视图。

（）13、在下图中选出正确的剖视图。

（）14、在下图中选出正确的主视图。

（）15、在下图中选出正确的局部剖视图。

（）二、不定项选择题（每题2分，共10分）1、减小或消除自激振动的途径有( )A、提高K系B、地基隔振C、合理选择刀具几何参数D、增大2、作业时间包括( )A、T基B、T辅C、T布D、T准确3、布置工作地时间包括( )所耗的时间。

A、改变切削用量B、更换刀具C、磨刀D、清理切度4、辅助时间包括( )所用的时间。

A、领取工具B、装卸工件C、开仃机床D、测量工件尺寸5、减少辅助时间的措施有( )A、采用快速夹紧装置B、提高切削用量C、多刀加工D、采用工位机床三、名词解释（每题2分，共10分）1、中心投影法特点2、平行投影法3、真实性4、积聚性5、类似性四、判断题（每题1分，共10分）1、国家制图标准规定，图纸大小可以随意确定2、比例是指图样与实物相应要素的线性尺寸之比。

3、 2：1是缩小比例。

4、绘制机械图样时，尽量采用1：1的比例5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

汽车机械制图期末考试试题时间：60分钟 满分：100分题号 一 二 三 四 总分 得分一、 选择题(3分/题，共45分)1. 零件用放大的比例画出，其图纸上的图形大小（ ） A 比实际的小 B 比实际的大 C 不变2. 关于绘制螺纹时牙顶用什么线型表示（ ） A 粗实线 B 细实线 C 波浪线3. 以不下是尺寸标注项目的是（ ）A 尺寸线B 尺寸界线C 零件名称 4. 以下是基本体的是（ ）A 圆锥B 齿轮C 轴承支座 5. 以下关于投影规律说法正确的是（ ）A 宽相等指主视图和俯视图B 宽相等指主视图和左视图C 宽相等指俯视图和左视图 6.尺寸标注错误的是（ ）A B C7. 已知立体图和主视图，选择正确的左视图 ( )主视图 A B C D 8．根据立体图,主视图和左视图选择正确的俯视图 （ ）主视图 左视图 立体图A B C D9、可见轮廓线用（ ）表示。

A ．细实线B ．波浪线C ．双折线D ．粗实线 10、主视图能反映出物体的（ ）。

A . 长度和高度B ．长度和宽度 C. 高度和宽度 D. 倾斜度 11、当直线垂直于投影面时，其投影为（ ）。

A . 点 B. 直线 C. 曲线 D. 圆12、外螺纹与轴线垂直的投影图上小径的细实线圆只画约（ ）圈。

A ．3/4 B ．2/3 C ．1/2 D ．1/4 13、螺纹终止线用（ ）表示。

A ．虚线B ．点画线C ．粗实线D ．细实线 14、同一螺纹的大径（ ）小径。

A ．等于B ．小于C ．大于D ．不确定 15、常见的螺纹紧固件连接形式有（ ）。

A ．螺栓连接B ．双头螺柱连接C ．螺钉连接D ．以上都对二、判断题(2分/题，共30分)1．波浪线的绘制是用粗实线。

（ ） 2．5:1是放大比例。

（ ） 3．SR10表示该零件是个球体且直径为10mm 。

（ ） 4．面对图纸，标题栏在图纸的右下方位置。

（ ） 5．反应零件信息量最多的视图是主视图 。

《汽车机械制图》期末考试试卷（A 卷） （本试卷适用班级：）一、填空题（每空1分，共20分） 1、三视图的“三等关系”为 、 、 。

2、机械制图中图纸的比例是 与 的比值。

3、尺寸是由 、 、、箭头和尺寸符号 所组成。

4、根据基本尺寸相同的孔和轴配合的松紧程度不同，可将配合为 和 三种。

5、按剖切程度不同，剖视图可分为 、和 三种。

6、一张完整的零件图应包括一组视图、 、 和 四部分。

7、三投影面投影体系中V 、H 、W 分别为正面、 、 。

8、零件的表面越光滑，其表面粗糙度Ra 值越 。

二、选择题（每题2分，共20分） 1、我国国家标准代号是（ ）。

A ．JB B ．GB C ．HB D. QB 2、机械制图采用下列哪种投影法（ ）。

A ．斜投影 B ．中心投影 C ．正投影 D. 平行投影3、正平面与三投影面的位置关系是（）。

A．平行W面，垂直H和V面 B．平行V面，垂直H和W面C．平行H面，垂直V和W面 D．与V、H、W成一般关系4、内螺纹的公称直径是指螺纹的（）。

A．大径 B．小径 C．中径 D．内径5、在以1:2 比例绘制的机械图样中，若某尺寸标注30，则其实际尺寸为（）。

A．60mm B．15mm C．30mm D. 90mm6、已知直齿圆柱齿轮分度圆的直径d=105mm，齿数z=35，则齿轮模数m为（）。

A．2.5mm B．2.75mm C．3mm D．4mm7、当一条直线平行于投影面时，在该投影面上反映（）。

A.真实性B.类似性C.积聚性D.从属性8、普通螺纹的代号为（）。

A．Tr B．M C．Rc D. B9、在尺寸标注中以（）为单位时，不需要标注单位符号（或名称）。

A．毫米 B．厘米 C．分米 D. 米10、正投影投射线的特点是（）。

A．相互垂直 B．交于一点C．相互平行 D. 相互倾斜得分三、判断图中螺纹画法的错误，并在指定位置画出正确图形（10分）四、作图并保留作图痕迹（每题10分，共30分）1、已知点A的两面投影，试作点A的第三面投影，分别用两种方法作图，保留作图痕迹。

汽车制图考试题和答案一、单项选择题（每题2分，共20分）1. 汽车制图中，零件的投影通常采用（）。

A. 第三角投影法B. 第一视角法C. 正投影法D. 斜投影法答案：C2. 在汽车制图中，尺寸线应（）。

A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：A3. 汽车制图中，标注尺寸时，尺寸数字应（）。

A. 写在尺寸线的上方B. 写在尺寸线的下方C. 写在尺寸线的左侧D. 写在尺寸线的右侧答案：A4. 在汽车制图中，螺纹的标注应使用（）。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B5. 汽车制图中，轴测图的绘制方法不包括（）。

A. 正等轴测图B. 斜二轴测图C. 斜等轴测图D. 透视图答案：D6. 汽车制图中，剖面线应（）。

A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：C7. 在汽车制图中，局部放大图的标注应使用（）。

A. 粗实线C. 虚线D. 点划线答案：B8. 汽车制图中，焊接符号的标注应使用（）。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B9. 在汽车制图中，零件序号的标注应使用（）。

A. 粗实线B. 细实线C. 虚线答案：B10. 汽车制图中，装配图中的零件应（）。

A. 单独绘制B. 按比例绘制C. 按实际大小绘制D. 按需要放大或缩小绘制答案：B二、多项选择题（每题3分，共15分）11. 汽车制图中，以下哪些是正确的线型表示方法？（）A. 粗实线用于表示可见轮廓线B. 细实线用于表示尺寸线C. 虚线用于表示中心线D. 点划线用于表示对称中心线答案：A, B, C12. 在汽车制图中，以下哪些是正确的尺寸标注方法？（）A. 尺寸数字应清晰可读B. 尺寸线应与被标注的线段平行C. 尺寸数字应位于尺寸线的上方或中断处D. 尺寸线不应与被标注的线段相交答案：A, B, C13. 汽车制图中，以下哪些是正确的剖面线表示方法？（）A. 剖面线应均匀分布B. 剖面线应与被剖面平行C. 剖面线应使用细实线绘制D. 剖面线应避免与尺寸线相交答案：A, B, C, D14. 在汽车制图中，以下哪些是正确的螺纹表示方法？（）A. 外螺纹使用粗实线表示B. 内螺纹使用细实线表示C. 螺纹的终止线应使用粗实线D. 螺纹的标注应清晰可读答案：A, C, D15. 汽车制图中，以下哪些是正确的焊接符号表示方法？（）A. 焊接符号应使用细实线绘制B. 焊接符号应清晰可读C. 焊接符号应避免与尺寸线相交D. 焊接符号应位于被焊零件的一侧答案：A, B, C, D三、判断题（每题2分，共20分）16. 汽车制图中，零件图和装配图都应包含标题栏。

汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。

2. 汽车的底盘包括：__________、__________、__________、__________。

3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。

4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。

5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。

6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。

三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。

2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。

注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。

祝您考试顺利！。

班别：_______ 座号：________ 姓名：___________ 分数：_____ _____答卷须知：1、用铅笔答题，用绘图仪器与工具作图2 、要求作图准确、线型清晰、字体工整3 、一题有多解时，只要求作出一解一、填空题（每空1分，共22分）1、在机械制图中选用规定的线型，可见轮廓线用线，它的宽度是。

2、图样上的尺寸，由线、线、和箭头组成。

3、比例指图中__________与_______________相应要素的线性尺寸之比。

比例分为三种_ _______、___ ______、____ _______。

4、斜度是指_______ __ ____相对于_____ ___________的倾斜程度。

5、锥度是指圆锥体___________与__________________之比。

6、三投影面体系中，水平投影面、正投影面、侧面投影面分别用字母________、_____ ____、_______ ____来表示。

7、投影的“三等”关系是：、和。

8、标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。

二、单项选择题（每题3分，共30分）1．用于中心线、对称线的是（）A、细点画线B、细实线C、粗实线2．不可见轮廓线用来表示。

（）A、粗实线B、虚线C、点划线3．图样中的尺寸标注中，尺寸数字应是（）A、3600B、3600mmC、3.6mD、360cm4．直线与圆弧间用圆弧连接的关键是确定（）A、直线B、半径C、圆心D、直径5．反映物体前后方向位置的投影面是哪两个（）A、H、W面B、H、V面C、W、V面6．已知平面在某投影面中投影成一条直线，称为该平面的（）A、定比性B、积聚性C、类似性7．垂直于H面、而与V面、W面都处于倾斜位置的平面是( )。

A．正垂面 B.侧垂面 C.铅垂面 D.一般位置平面8． 8、自上向下投影所得到的视图为( )。

A．主视图 B.右视图 C.仰视图 D.俯视图9、三视图中,有一个投影是圆,另两个投影是全等的矩形的形体是（）A、 A、圆锥B、圆柱C、圆球D、圆环1.样图中的尺寸一般以mm为单位，在尺寸数字后面必须写出单位。

命题人：试卷第页（共2页）1试形式：闭卷□2015年下学期期末考试汽车机械制图 试卷满分[100] 分 ，时间90分钟 2015年元月一、单选题。

选出最符合题意的选项，每个题只有一个最佳选项 。

（每题2分，共20分）1.国家标准基本图幅有（ B ）种。

A ．3 B.5 C.6 D. 42. 下列基准不是属于基准作用的基准是（ A ） 。

A ．主要基准 B. 设计基准 C. 测量基准 D.定位基准 3.不是三视图的对应关系有（B ） 。

A ．位置关系 B.物体形状 C.度量关系 D.方位关系 4. 不是组成组合体的各形体之间的连接关系的是（ D ） 。

A.平行 B.相切 C.相交 D.分离 5.下列不是国家标准规定表达物体的视图的是（ C ） 。

A.基本视图 B.向视图 C. 剖视图 D. 局部视图和斜视图 6.下列不是标准件的是（ A ） 。

A ．曲轴 B.齿轮 C.键 D. 弹簧 7. 在三视图中，离主视图最近的视图线表示物体的（B ）面 。

A.前 B.后 C.左D.右 8. 一张A0图纸可以裁剪成（ D ）张A4图纸 。

A ．2 B.4 C.8 D.169.下列不是尺寸的标注的基本原则的是（ C ） 。

A.重要的尺寸直接标出B.按加工顺序标注尺寸C.尺寸标注应尽量便于加工D. 尺寸标注应尽量方便测量 10.下列属于铸造结构的是（ A ） 。

A.拔模斜度B.倒角C.退刀槽D.盲孔二、将下列三视图两圆柱的相贯线补充完整 。

（共15分）三、求正垂面P 与四棱锥截交面在H 、W 面上的投影（保留作图轨迹） 。

（共15分）试卷第页（共2页）四、试作AB 在W 面上的投影，并作点K 在V ,H 面的投影（保留作图轨迹） 。

（共15分）五、作出键槽的移出断面图并标注出长、宽、深 尺寸及键槽侧面的粗糙度为Ra0.8。

（共15分）六、完成螺栓连接的主视图 。

（共20分）。

汽车维修与应用专业《机械制图》期末考试卷（卷）班级专业学号姓名得分一、填空题（每空分，共分）、机械制图当中基本图幅有哪五种、、、其中图纸幅的尺寸为×。

、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

、图样中的尺寸以㎜为单位。

、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加。

、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

、主视图所在的投影面称为正立投影面，简称正面，用字母表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母表示。

左视图所在的投影面称为侧立投影面简称侧面，用字母表示。

、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。

、组合体的组合形式有叠加和切割两类。

、组合体尺寸标注的基本要求为：正确、齐全、清晰。

、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。

、断面图分为：重合断面和移出断面两种。

、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。

、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；、零件的表面越光滑，粗糙度值越。

、螺纹的旋向有和。

二、选择题（每题分，共分）、下列符号中表示强制国家标准的是（）。

．．、不可见轮廓线采用（）来绘制。

．粗实线．虚线 .细实线、下列比例当中表示缩小比例的是（）．：．：：、机械制图中一般不标注单位，默认单位是（）．㎜．㎝、下列尺寸正确标注的图形是()、在三视图中，主视图反映物体的（）、长和宽、长和高、宽和高、当一条直线垂直于投影面时，在该投影面上反映（）、实形性、类似性、积聚性、物体上互相平行的线段，轴测投影（）、平行、垂直、无法确定、正等轴测图的轴间角为（）、、、、看懂主、俯视图，想象出组合体的形状，找出错误的左视图。

宿迁泽达职业技术学院2013 —2014 学年 第一学期（期末）考试《汽车机械制图》试卷 （闭卷）（A 卷） 出卷人：沈蓓蓓一、判断题（正确的请画√，错误的画×,每题2分，共10分。

）1、 （ ）国家制图标准规定，图纸大小可以随意确定2、 （ ）绘制机械图样时，尽量采用1：1的比例3、 （ ）制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

4、（ ）当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。

5、（ ）外螺纹的牙顶圆投影用细实线表示，内螺纹的牙顶圆用粗实线表示。

二、选择题（每题只有一个正确答案，将正确答案填写下面表格中，每题2分，共30分。

）1-89-151、不可见轮廓线采用（ ）来绘制。

A ．粗实线B ．虚线 C.细实线 2、下列比例当中表示缩小比例的是（ ） A ．1：1 B ． 2：1 C.1：2 3、在标注球的直径时应在尺寸数字前加（ ） A ．R B ．Φ C.S Φ4、在三视图中，主视图反映物体的（ ）A. 长和宽B. 长和高C. 宽和高 5、三视图是采用（ ）得到的A. 中心投影法B. 正投影法C. 斜投影法 6、在半剖视图中，剖视图部分与视图部分的分界线为：( )A.、细点画线 B 粗实线、 C 、双点画线 7、 旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用( ) A 、N 代替 B 、 S 代替 C 、L 代替 8、一般用于受力不大且不常拆卸的场合的连接方法是：14、下面右图用的是（ ）表示方法。

（A ）全剖 （B ）局部剖 （C ）移出断面 （D ）重合断面15，根据两视图选择正确的第三视图( )三、填空题（一空1分，共18分）1，机械制图当中基本图幅有哪五种 、 、 、 ，其中A4图纸幅的尺寸为 。

2、图样中的尺寸以 为单位。

3、尺寸标注由 、 和尺寸数字组成。

4、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的 方位，俯视图上只能反映零件的 方位5、同一零件各剖视图的剖面线方向 间隔6、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才 能相互旋合。

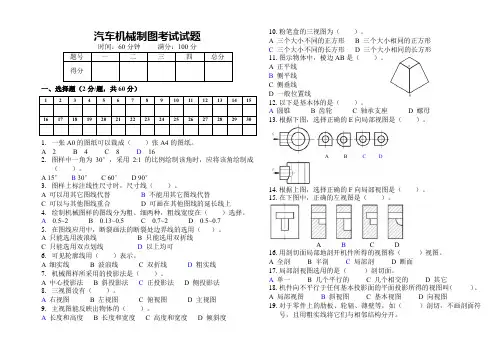

汽车机械制图考试试题时间：60分钟满分：100分题号一二三四总分得分一、选择题（2分/题，共60分）123456789101112131415 1617181920212223242526272829301.一张A0的图纸可以裁成（）张A4的图纸。

A 2B 4C 8 D162.图样中一角为30°，采用2:1的比例绘制该角时，应将该角绘制成（）。

A 15°B 30°C 60°D 90°3.图样上标注线性尺寸时，尺寸线（）。

A 可以用其它图线代替B不能用其它图线代替C 可以与其他图线重合D 可画在其他图线的延长线上4.绘制机械图样的图线分为粗、细两种，粗线宽度在（）选择。

A0.5~2 B 0.13~0.5 C 0.7~2 D 0.5~0.75.在图线应用中，断裂画法的断裂处边界线的选用（）。

A 只能选用波浪线B 只能选用双折线C 只能选用双点划线D以上均可6.可见轮廓线用（）表示。

A 细实线B 波浪线C 双折线D 粗实线7.机械图样所采用的投影法是（）。

A 中心投影法B 斜投影法C 正投影法D 侧投影法8.三视图没有（）。

A右视图 B 左视图 C 俯视图 D 主视图9.主视图能反映出物体的（）。

A 长度和高度B 长度和宽度C 高度和宽度D 倾斜度10.粉笔盒的三视图为（）。

A 三个大小不同的正方形B 三个大小相同的正方形C 三个大小不同的长方形D 三个大小相同的长方形11.图示物体中，棱边AB是（）。

A 正平线B侧平线C 侧垂线D 一般位置线12.以下是基本体的是（）。

A圆锥 B 齿轮 C 轴承支座 D 螺母13.根据下图，选择正确的E向局部视图是（）。

14.根据上图，选择正确的F向局部视图是（）。

15.在下图中，正确的左视图是（）。

A B C D16.用剖切面局部地剖开机件所得的视图称（）视图。

A 全剖B 半剖C 局部剖D 断面17.局部剖视图选用的是（）剖切面。

《汽车机械基础与识图》期末考试试卷及答案2021—2022 学年第二学期一、单项选择题(下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。

12小题，每小题2分，共24分)1.零件的主视图反映了零件的( )。

A.长度和宽度B.宽度和高度C.长度和高度D.长度、宽度和高度2.在间隙配合中，孔的实际尺寸( )轴的实际尺寸。

A.大于B.小于C.等于D.小于或等于3.刚体做平行移动时，其上各点的( )相同。

A.轨迹、速度和加速度B.轨迹C.速度D.加速度4.两构件组成低副时，构件之间的接触形式为( ).A.点接触B.点或线接触C.面接触D.线接触5.在铰链四杆机构中，能做整周回转的连架杆称为( ) .A.连杆B.曲柄C.机架D.摇杆6.凸轮机构的从动件采用等加速等减速运动规律时会( ) 。

A.产生柔性冲击B.没有冲击C.产生刚性冲击D. 产生柔性冲击和刚性冲击7.渐开线齿轮齿席上任意点的法线都与( ) 相切。

A.齿根圆B.齿项圆C.基圆D.分度圆8. ( )属于啮合传动。

A.平带传动B.同步带传动C.圆形带传动D. V带传动9.根据( )不同，轴可分为曲轴和直轴两大类。

A.轴线的形状B. 尺寸C.载荷情况D.质量10.滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示( )。

A.轴承内部结构的变化B.轴承的公差等级C.轴承的类型、结构和尺寸D.成套轴承11.当液压泵的输出压力高于局部回路或支路要求压力时，可采用( ) 。

A.增压回路B. 减压回路C.调压回路D. 平衡回路12.塑性是指金属材料在( )的作用下，产生塑性变形面不断裂的能力。

A.静载荷B.冲击载荷C.交变载荷D.均布载荷二、多项选择题(在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。

多选、少选、错选均不得分。

5小题，每小题4分，共20分)13.作用力与反作用力特点包括( )A.大小相等B.方向相反C.作用在两个物体D. 作用在一个物体14. 下列对定轴轮系的正确描述是( )。

汽车机械制图试卷B答案
一、单项选择题
ABBAB AACBC
二、填空题
1、尺寸界限、尺寸线、尺寸数字
2、向视图、局部视图、斜视图
3、仰视图、后视图
4、移出断面、重合断面
5、波浪线、双折线
6、圆柱齿轮、圆锥齿轮、蜗杆蜗轮
7、牙型、直径、螺距、导程、线数
三、判断题
×√√××××√√√
四、简答题（答案有理即可）
1、画组合体三视图时的画图顺序为：先画主要部分，后画次
要部分；先画大形体，再画小形体；先画看得见的部分，
后画看不见的部分；先画圆和圆弧，再画直线。

2、波浪线应华仔机件的实体部分，不能超出实体的轮廓线，
也不能穿孔而过；波浪线不应画在轮廓线的延长线上，也
不能用轮廓线代替或与其他图线重合。

五、画图题
1、
2、。

汽车机械制图考试试题一、选择题（2分/题，共60分）1.图框线用（）画出。

A粗实线 B 细实线 C 虚线 D 点划线2.标题栏位于图纸的（）角。

A 左上B 左下C 右上D右下3.制图中，国家标准规定汉字应写成（）字。

A 楷体B 黑体C 宋体D长仿宋体4.尺寸线用（）绘制。

A 粗实线B 点划线C 虚线D细实线5.尺寸数字一般只标在尺寸线的（）。

A 左端B 右端C 下方或中断处D上方或中断处6.图样比例中属于缩小比例的是（）。

A1:2 B 2:1 C 1:1 D 1:0.57.下列有关侧平面的说法正确的是（）。

A 侧平面平行于H面B 侧平面平行于V面C侧平面平行于W面 D 侧平面垂直于W面8.关于侧垂线的投影规律，下列说法正确的是（）。

A 在H面的投影具有积聚性B 在V面的投影反映实长C 在W面的投影反映实长D 在V面投影与X轴垂直9.左视图能反映的物体的（）。

A 长度和宽度B 宽度和高度C 长度和高度D 长、宽、高10.主视图的选择原则是（）。

A 应选择最容易画的视图作主视图B 应选择表面线条最少的视图作主视图C 应选择最能表达物体形状特征的视图作主视图D 以上都不对11.以下对投影规律的描述哪一项正确（）。

A 主俯视图长对正，主左视图宽相等，俯左视图立平齐B 主俯视图长对正，主左视图高平齐，俯左视图宽相等C 主俯视图立平齐，主左视图长对正，俯左视图宽相等D 主俯视图宽相等，主左视图长对正，俯左视图立平齐12.线面分析法主要应用于以（）为主的形体。

A 叠加B切割 C 相交D重合13.已知物体的正面投影和水平投影，正确的侧面投影是（）。

14.已知物体的正面投影和水平投影，正确的侧面投影是（）。

15.在半剖视图中半个视图与半个剖视图的分界线用（）。

A 粗实线B 细实线C细点划线 D 波浪线16.全剖视图选用的是（）剖切面。

A单一 B 几个平行的 C 几个相交的 D 其它17.六个基本视图中最常用的是（）视图。

汽车机械制图考试试题一选择题（2分/题，共60分）1.国家标准中图纸幅面有（）种。

A 3种B 6种C 5种D 不限2.绘图时，下列线型中不能用作轮廓线的是（）。

A细实线 B 粗实线 C 双点画线 D 虚线3.设计给定的尺寸称为（）。

A基本尺寸 B 实际尺寸 C 极限尺寸 D 作用尺寸4.（）是指制定和贯彻技术标准的全过程。

A 技术标准B 基础标准C标准化 D 标准管理5.图样中标注锥度时，其锥度符号应配置在（）。

A基准线上 B 引出线上 C 轴线上 D 轮廓线上6.下列斜度的标注正确的是（）。

A B C D7.一般情况下,只要知道物体的（）面投影就可以确定物体的空间位置。

A 一B 二C三 D 四8.主视图是从（）观察物体所得到的图形。

A从前向后 B 从上向下 C 从左向右 D 从后向前9.基本视图中，投影关系反映宽相等的两视图是（）。

A 左视图和主视图B 俯视图和主视图C 右视图和后视图D俯视图和左视图10.零件的左视图反映了零件的（）。

A 长和宽度B宽度和高度 C 长度和高度 D 长度、宽度和高度11.下列形体中属于平面立体是（）。

A 球体B 圆柱C 圆锥D棱锥12.由两个或两个以上的基本体组成类似机件的形体称为（）。

A 整体B组合体 C 机体 D 独立体13.根据主、俯视图，正确的左视图是（）。

14.半球上有一圆孔，正确的图形是（）。

15.六个基本视图中最常用的是（）视图。

A 主、右、仰B 主、俯、左C 后、右、仰D 主、左、仰16.零件表达方法中，只画出切断处断面的图形叫（）。

A 局部视图B 斜视图C剖面图 D 剖视图17.向不平行于零件任何基本投影面的平面投影所得到的视图称为（）。

A 旋转视图B 局部视图C斜视图 D 剖视图18.半剖视图以（）线为对称中心线。

A 双点划线B 虚线C 细实线D 细点划线A B C DA B C D19.下图是采用（）画法。

A 简化B 折断C 对称D 示意20.机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）连接，并注明该结构的总数。

一、填空(每空1分，共30分)1、常见的图线有哪些、、、。

2、尺寸的四要素是、、、。

3、常用的绘图工具有、、、、。

4、平面图形的线段有、、。

5、投影法一般分为和。

6、组合体的组合类型有型、型、型三种。

7、按剖切范围的大小来分，剖视图可分为、、三种。

8、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；9、轴测图有、和。

二、选择题（每题2分，共20分）1、金属材料的剖面线一般与水平方向成（）夹角。

A、45ο；B、30ο；C、60ο；D、30ο或60ο2、对称机件的视图在不致引起误解时可以只画( ) 。

A、一半；B、1/4；C、3/4；D、一半或1/43、在需要留出装订线的图纸中，装订线预留长度是 ( )。

A、10MM ；B、15MM；C、20MM；D、25MM4、用丁字尺画水平线时应（）A、自右而左画线B、自下而上画线C、自上而下画线D、自左而右画线5、某直线的水平投影是一个点，该直线为（）线。

A、侧垂B、水平C、正平D、正垂6、普通螺纹的公称直径为螺纹的( )。

A、大径B、中径C、小径7、132±0.0125的公差为（）A: +0.0125 B: -0.0125 C: +0.025 D: 0.0258. 下列比例当中表示缩小比例的是（）A．1：1 B． 2：1 C.1：29、当一条线垂直于一个投影面时，必（）于另外两个投影面A、平行B、垂直C、倾斜10、根据组合体的组合方式，画组合体轴测图时，常用（）作图。

1。

中等职业学校学业水平考试《汽修机械制图》期末测试卷一、填空题（将正确答案的序号填入括号内）1、投影法分为中心投影和平行投影。

2、形体的三面投影之间的投影对应关系为长对正、高平齐、宽相等。

3、点D的坐标为(10，25，15)，则该点对W面的距离为 10 。

4、垂直于投影面的直线，其投影为点，垂直于投影面的平面，其投影为线。

5、点D的坐标为(15，20，10)，则该点对H面的距离为10 。

6、标注圆的直径尺寸时，应在数字前加注符号￠，标注球的直径符号为S ￠。

7、平行于一个投影面的直线，必然垂直于另外两个投影面。

该平面的一个投影反映平面的实长，另外两个投影积聚为一个点8、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

9、空间直线对投影面的相对位置可分为三种投影面垂直线、投影面平行线、一般位置直线。

10、圆锥的三面投影，在水平面投影上是一个圆，在正面投影上是一个三角形二、单项选择题（将正确答案的序号填入括号内）1、当平面与投影面平行时，其投影反映（ B ）。

1A、大小B、实形C、长度D、宽度2、下列直线中，与任何一个基本投影面都不平行的是（ A ）。

A、一般位置直线B、正平线C、铅垂线D、侧平线3、两条直线在某一投影面上的投影为一对平行线，则这两条直线一定（ D ）。

A、相交B、平行C、交叉D、不相交4、直线的正投影规律是：直线平行于投影面时，其正投影（ A ）。

A、反映实长B、积聚成一点C、仍是直线，但长度比实长短D、不能确定5、垂直于正立面的平面是一个（ B ）。

A、水平面B、正垂面C、侧垂面D、正平面6、已知点A（10、20、30），B点在A点的前方10mm，左方5mm，下方10mm，则点B的坐标为（ B ）。

A、（20、15、20）B、（15、10、20）C、（20、25、0）D、（30、25、20）7、下列不属于投影三要素的是（ D ）。
