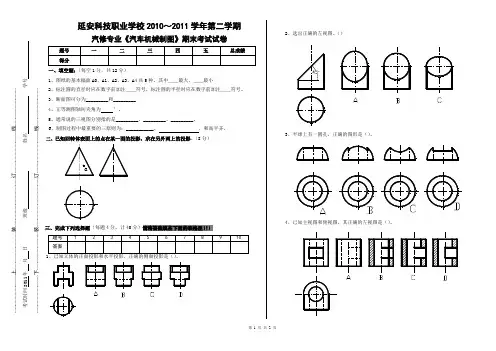

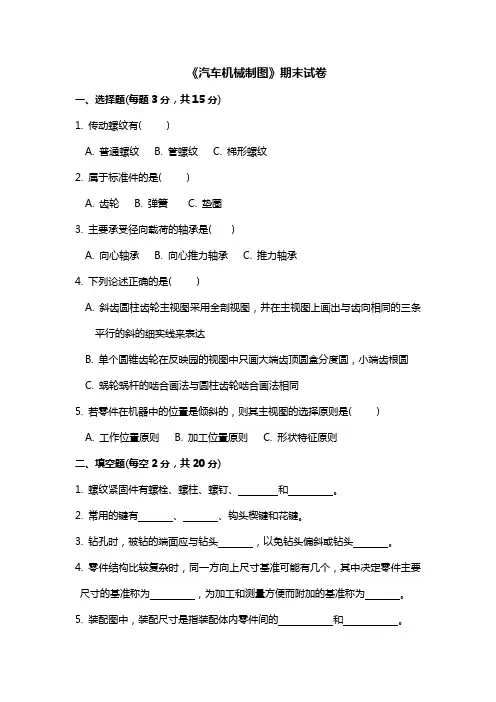

《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。
2. 常用的键有、、钩头楔键和花键。
3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。
4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。
5. 装配图中，装配尺寸是指装配体内零件间的和。
三、判断题(对的打√，错的打×。
每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。
图1 图2 2．如图3所示，试标出其尺寸基准。
图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。
(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。
图5(1) 根据结构形状，此零件属于 零件，所用材料为 。
(2) 该零件共用了 个基本视图，其他表达方法有 。

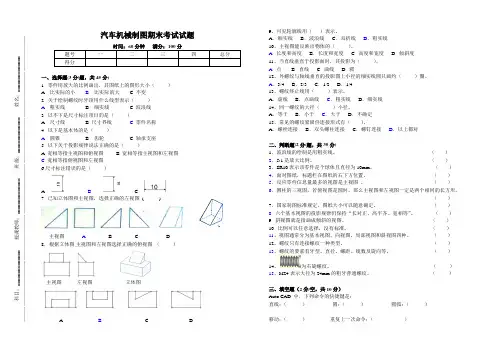

汽车机械制图期末考试试题时间：60分钟 满分：100分题号 一 二 三 四 总分 得分一、 选择题(3分/题，共45分)1. 零件用放大的比例画出，其图纸上的图形大小（ ） A 比实际的小 B 比实际的大 C 不变2. 关于绘制螺纹时牙顶用什么线型表示（ ） A 粗实线 B 细实线 C 波浪线3. 以不下是尺寸标注项目的是（ ）A 尺寸线B 尺寸界线C 零件名称 4. 以下是基本体的是（ ）A 圆锥B 齿轮C 轴承支座 5. 以下关于投影规律说法正确的是（ ）A 宽相等指主视图和俯视图B 宽相等指主视图和左视图C 宽相等指俯视图和左视图 6.尺寸标注错误的是（ ）A B C7. 已知立体图和主视图，选择正确的左视图 ( )主视图 A B C D 8．根据立体图,主视图和左视图选择正确的俯视图 （ ）主视图 左视图 立体图A B C D9、可见轮廓线用（ ）表示。
A ．细实线B ．波浪线C ．双折线D ．粗实线 10、主视图能反映出物体的（ ）。
A . 长度和高度B ．长度和宽度 C. 高度和宽度 D. 倾斜度 11、当直线垂直于投影面时，其投影为（ ）。
A . 点 B. 直线 C. 曲线 D. 圆12、外螺纹与轴线垂直的投影图上小径的细实线圆只画约（ ）圈。
A ．3/4 B ．2/3 C ．1/2 D ．1/4 13、螺纹终止线用（ ）表示。
A ．虚线B ．点画线C ．粗实线D ．细实线 14、同一螺纹的大径（ ）小径。
A ．等于B ．小于C ．大于D ．不确定 15、常见的螺纹紧固件连接形式有（ ）。
A ．螺栓连接B ．双头螺柱连接C ．螺钉连接D ．以上都对二、判断题(2分/题，共30分)1．波浪线的绘制是用粗实线。
（ ） 2．5:1是放大比例。
（ ） 3．SR10表示该零件是个球体且直径为10mm 。
（ ） 4．面对图纸，标题栏在图纸的右下方位置。
（ ） 5．反应零件信息量最多的视图是主视图 。
汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。
2. 汽车的底盘包括：__________、__________、__________、__________。
3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。
4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。
5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。
6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。
三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。
2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。
注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。
祝您考试顺利！。

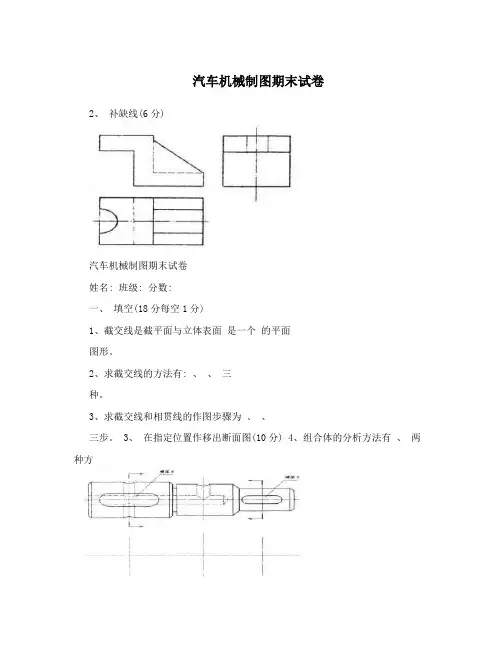

汽车机械制图期末试卷2、补缺线(6分)汽车机械制图期末试卷姓名: 班级: 分数:一、填空(18分每空1分)1、截交线是截平面与立体表面是一个的平面图形。
2、求截交线的方法有: 、、三种。
3、求截交线和相贯线的作图步骤为、、三步。
3、在指定位置作移出断面图(10分) 4、组合体的分析方法有、两种方法。
5、组合体的形式有、、。
6、标注组合体视图尺寸应做到、、。
7、螺纹标注中的“LH”表示含义为。
8、齿轮的分度圆用线绘制。
二、作图题(32分)1、补视图(6分)4、螺纹连接画法(10分)三、读零件图(30分) (2)当电气系统有故障，电流不通时，要拖动发动机可1、主视图图采用了剖的剖视图。
将阀片顶开，使油道连通。
2、端盖上有个槽，它们的宽度为，深度(3)装配图中有处属装配尺寸，外形尺寸为为。
，规格尺寸为。
3、端盖的周围有个圆孔，它们的直径为，要求最(4)φ7H9/f9是尺寸，它属于基制，低的表面粗糙度代号为。
配合。
4、φ80孔的上偏差为，下偏差为，基本偏差代号为。
0.050 A 5、的含义:测量要素是，基准要素是，公差项目为。
四、读装配图(20分)工作原理其工作原理风停车阀装配图。
通电时阀片4被电磁铁6吸引，使进油通道与通往喷油器的油道连通;断电时，阀片，阀片4在回位弹簧的作用下处于“关闭”位置，停止供油。
因此在发电机起动时，应先合上起动开关使之通电，将阀片4吸开;停车时应断电，使阀片4返回，停供燃油。
问题:(1)主视图采用了画法，俯视图表达了。

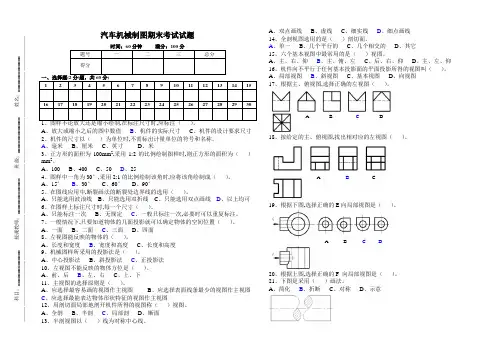

汽车机械制图期末考试试题题号 一 二 三 总分 得分1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30A 、放大或缩小之后的图中数值B 、机件的实际尺寸C 、机件的设计要求尺寸 2、机件的尺寸以（ ）为单位时,不需标出计量单位的符号和名称。
A 、毫米 B 、厘米 C 、英寸D 、米3、正方形的面积为100mm 2,采用1:2的比例绘制图样时,则正方形的面积为（ ）mm 2。
A 、100B 、400C 、50D 、254、图样中一角为30°,采用2:1的比例绘制该角时,应将该角绘制成（ ）。
A 、15° B 、30° C 、60° D 、90°5、在图线应用中,断裂画法的断裂处边界线的选用（ ）。
A 、只能选用波浪线B 、只能选用双折线C 、只能选用双点画线D 、以上均可 6、在图样上标注尺寸时,每一个尺寸（ ）。
A 、只能标注一次B 、无规定C 、一般只标注一次,必要时可以重复标注。
7、一般情况下,只要知道物体的几面投影就可以确定物体的空间位置（ ）。
A 、一面 B 、二面 C 、三面D 、四面 8、左视图能反映的物体的（ ）。
A 、长度和宽度B 、宽度和高度C 、长度和高度 9、机械图样所采用的投影法是（ ）。
A 、中心投影法B 、斜投影法C 、正投影法 10、左视图不能反映的物体方位是（ ）。
A 、前、后 B 、左、右 C 、上、下 11、主视图的选择原则是（ ）。
A 、应选择最容易画的视图作主视图B 、应选择表面线条最少的视图作主视图C 、应选择最能表达物体形状特征的视图作主视图12、用剖切面局部地剖开机件所得的视图称（ ）视图。
A 、全剖 B 、半剖 C 、局部剖 D 、断面 13、半剖视图以（ ）线为对称中心线。
A 、双点画线B 、虚线C 、细实线D 、细点画线 14、全剖视图选用的是（ ）剖切面。
命题人：试卷第页（共2页）1试形式：闭卷□2015年下学期期末考试汽车机械制图 试卷满分[100] 分 ，时间90分钟 2015年元月一、单选题。
选出最符合题意的选项，每个题只有一个最佳选项 。
（每题2分，共20分）1.国家标准基本图幅有（ B ）种。
A ．3 B.5 C.6 D. 42. 下列基准不是属于基准作用的基准是（ A ） 。
A ．主要基准 B. 设计基准 C. 测量基准 D.定位基准 3.不是三视图的对应关系有（B ） 。
A ．位置关系 B.物体形状 C.度量关系 D.方位关系 4. 不是组成组合体的各形体之间的连接关系的是（ D ） 。
A.平行 B.相切 C.相交 D.分离 5.下列不是国家标准规定表达物体的视图的是（ C ） 。
A.基本视图 B.向视图 C. 剖视图 D. 局部视图和斜视图 6.下列不是标准件的是（ A ） 。
A ．曲轴 B.齿轮 C.键 D. 弹簧 7. 在三视图中，离主视图最近的视图线表示物体的（B ）面 。
A.前 B.后 C.左D.右 8. 一张A0图纸可以裁剪成（ D ）张A4图纸 。
A ．2 B.4 C.8 D.169.下列不是尺寸的标注的基本原则的是（ C ） 。
A.重要的尺寸直接标出B.按加工顺序标注尺寸C.尺寸标注应尽量便于加工D. 尺寸标注应尽量方便测量 10.下列属于铸造结构的是（ A ） 。
A.拔模斜度B.倒角C.退刀槽D.盲孔二、将下列三视图两圆柱的相贯线补充完整 。
（共15分）三、求正垂面P 与四棱锥截交面在H 、W 面上的投影（保留作图轨迹） 。
（共15分）试卷第页（共2页）四、试作AB 在W 面上的投影，并作点K 在V ,H 面的投影（保留作图轨迹） 。
（共15分）五、作出键槽的移出断面图并标注出长、宽、深 尺寸及键槽侧面的粗糙度为Ra0.8。
（共15分）六、完成螺栓连接的主视图 。
（共20分）。

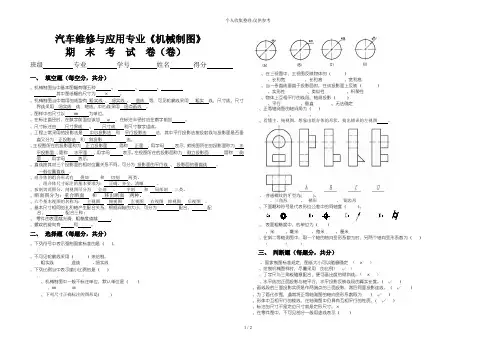

汽车维修与应用专业《机械制图》期末考试卷（卷）班级专业学号姓名得分一、填空题（每空分，共分）、机械制图当中基本图幅有哪五种、、、其中图纸幅的尺寸为×。
、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
、图样中的尺寸以㎜为单位。
、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加。
、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
、主视图所在的投影面称为正立投影面，简称正面，用字母表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母表示。
、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。
、组合体的组合形式有叠加和切割两类。
、组合体尺寸标注的基本要求为：正确、齐全、清晰。
、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。
、断面图分为：重合断面和移出断面两种。
、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。
、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；、零件的表面越光滑，粗糙度值越。
、螺纹的旋向有和。
二、选择题（每题分，共分）、下列符号中表示强制国家标准的是（）。
．．、不可见轮廓线采用（）来绘制。
．粗实线．虚线 .细实线、下列比例当中表示缩小比例的是（）．：．：：、机械制图中一般不标注单位，默认单位是（）．㎜．㎝、下列尺寸正确标注的图形是()、在三视图中，主视图反映物体的（）、长和宽、长和高、宽和高、当一条直线垂直于投影面时，在该投影面上反映（）、实形性、类似性、积聚性、物体上互相平行的线段，轴测投影（）、平行、垂直、无法确定、正等轴测图的轴间角为（）、、、、看懂主、俯视图，想象出组合体的形状，找出错误的左视图。
《汽车机械基础与识图》期末考试试卷及答案2021—2022 学年第二学期一、单项选择题(下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。
12小题，每小题2分，共24分)1.零件的主视图反映了零件的( )。
A.长度和宽度B.宽度和高度C.长度和高度D.长度、宽度和高度2.在间隙配合中，孔的实际尺寸( )轴的实际尺寸。
A.大于B.小于C.等于D.小于或等于3.刚体做平行移动时，其上各点的( )相同。
A.轨迹、速度和加速度B.轨迹C.速度D.加速度4.两构件组成低副时，构件之间的接触形式为( ).A.点接触B.点或线接触C.面接触D.线接触5.在铰链四杆机构中，能做整周回转的连架杆称为( ) .A.连杆B.曲柄C.机架D.摇杆6.凸轮机构的从动件采用等加速等减速运动规律时会( ) 。
A.产生柔性冲击B.没有冲击C.产生刚性冲击D. 产生柔性冲击和刚性冲击7.渐开线齿轮齿席上任意点的法线都与( ) 相切。
A.齿根圆B.齿项圆C.基圆D.分度圆8. ( )属于啮合传动。
A.平带传动B.同步带传动C.圆形带传动D. V带传动9.根据( )不同，轴可分为曲轴和直轴两大类。
A.轴线的形状B. 尺寸C.载荷情况D.质量10.滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示( )。
A.轴承内部结构的变化B.轴承的公差等级C.轴承的类型、结构和尺寸D.成套轴承11.当液压泵的输出压力高于局部回路或支路要求压力时，可采用( ) 。
A.增压回路B. 减压回路C.调压回路D. 平衡回路12.塑性是指金属材料在( )的作用下，产生塑性变形面不断裂的能力。
A.静载荷B.冲击载荷C.交变载荷D.均布载荷二、多项选择题(在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。
多选、少选、错选均不得分。
5小题，每小题4分，共20分)13.作用力与反作用力特点包括( )A.大小相等B.方向相反C.作用在两个物体D. 作用在一个物体14. 下列对定轴轮系的正确描述是( )。
广州市机电技工学校

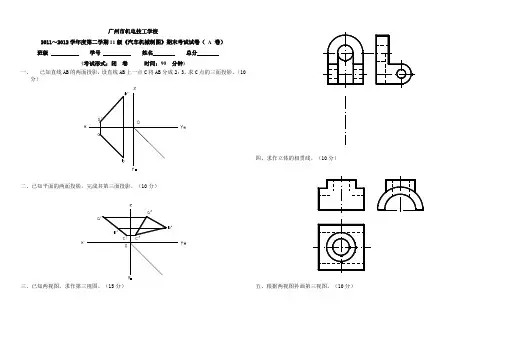

2011～2012学年度第二学期11级《汽车机械制图》期末考试试卷（ A 卷）
班级学号姓名总分
(考试形式：闭卷时间：90 分钟)
一、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。
（10
分）
二、已知平面的两面投影，完成其第三面投影。
（10分）
三、已知两视图，求作第三视图。
（15分）
四、求作立体的相贯线。
（10分）
五、根据两视图补画第三视图。
（10分）
六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（10分）
( ) ( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。
（15分）
八、读端盖零件图，回答下列问题。
（20分）
（1）表面Ⅰ的表面粗糙度代号为___ ____，表面Ⅱ的表面粗糙度代号为____ ___，
表面Ⅲ的表面粗糙度代号为____ ___。
（2）尺寸Φ70d11，其基本尺寸为_______ ，基本偏差代号为_______，标准公差等级为_______。

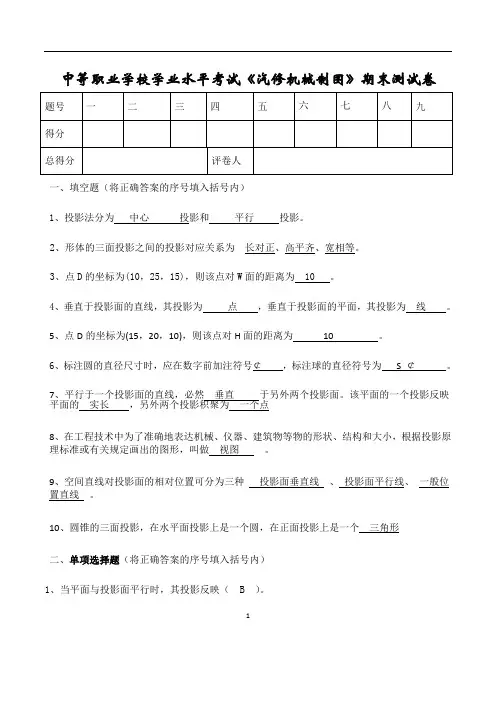

中等职业学校学业水平考试《汽修机械制图》期末测试卷一、填空题（将正确答案的序号填入括号内）1、投影法分为中心投影和平行投影。
2、形体的三面投影之间的投影对应关系为长对正、高平齐、宽相等。
3、点D的坐标为(10，25，15)，则该点对W面的距离为 10 。
4、垂直于投影面的直线，其投影为点，垂直于投影面的平面，其投影为线。
5、点D的坐标为(15，20，10)，则该点对H面的距离为10 。
6、标注圆的直径尺寸时，应在数字前加注符号￠，标注球的直径符号为S ￠。
7、平行于一个投影面的直线，必然垂直于另外两个投影面。
该平面的一个投影反映平面的实长，另外两个投影积聚为一个点8、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
9、空间直线对投影面的相对位置可分为三种投影面垂直线、投影面平行线、一般位置直线。
10、圆锥的三面投影，在水平面投影上是一个圆，在正面投影上是一个三角形二、单项选择题（将正确答案的序号填入括号内）1、当平面与投影面平行时，其投影反映（ B ）。
1A、大小B、实形C、长度D、宽度2、下列直线中，与任何一个基本投影面都不平行的是（ A ）。
A、一般位置直线B、正平线C、铅垂线D、侧平线3、两条直线在某一投影面上的投影为一对平行线，则这两条直线一定（ D ）。
A、相交B、平行C、交叉D、不相交4、直线的正投影规律是：直线平行于投影面时，其正投影（ A ）。
A、反映实长B、积聚成一点C、仍是直线，但长度比实长短D、不能确定5、垂直于正立面的平面是一个（ B ）。
A、水平面B、正垂面C、侧垂面D、正平面6、已知点A（10、20、30），B点在A点的前方10mm，左方5mm，下方10mm，则点B的坐标为（ B ）。
A、（20、15、20）B、（15、10、20）C、（20、25、0）D、（30、25、20）7、下列不属于投影三要素的是（ D ）。
2015职高二年级第一学期期末考试试卷（汽车机械制图）一、填空题：（每空1分共 50分）1、A2图纸幅面的规格尺寸为mm。
2、图中图形与其实物相应要素的之比，称为图形的比例。
3、图样中的汉字应采用国家正式公布的简化汉字，字体为体。
4、角度的尺寸数字应写在尺寸线的处。
5、直线或平面对另一直线或平面倾斜的程度，称为。
6、确定平面图形中各项元素位置的尺寸称为尺寸。
7、平行投影法包括投影和投影。
8、三视图包括：视图、视图和视图。
9、三投影体系中，物体的投影规律为、、。
10、垂直于投影面的直线，其正投影为。
11、平行于投影面的平面，其投影反映其，即形状和相同。
12、平行于一个投影面，而与另外两个投影面倾斜的直线，称为投影面线。
其中，只平行于H面的直线称为线。
13、对于三个投影都处于位置的直线，称为一般位置直线。
14、平面体上两相邻平面的交线称为。
15、圆球任何方向的投影都是。
16、圆柱和圆锥应标出底圆的和尺寸，圆锥还应加注顶圆的尺寸。
17、轴测轴上的单位长度与相应投影轴上的单位长度之比，称为。
18、截交线是截平面与表面的公有线。
19、把复杂形体分成若干基本体的方法，称为法。
20、表示组合体、和的尺寸称为总体尺寸。
21、物体向六个基本投影面投射所得到的六个视图，称为、其名称分别是、、、、和。
22、剖视图包括有、和三种。
23、断面图按其设置的位置不同，可分为断面和断面两种。
24、螺纹的要素包括：牙型、、螺距、及等。
25、零件图一般应具有以下四方面的内容：、尺寸、、标题栏。
26、任何一个零件至少有三个基准，这种基准称为基准。
27、零件的尺寸标注形式有坐标式、式和式。
二、选择题：（每小题3分共12分）1、图样中的尺寸一般以（）为单位，但不必标出。
A、mmB、cmC、dmD、m2、标注球的半径时，应在数字前加加注符号（）。
A、RB、ΦC、SRD、SΦ3、投射线与投影面的位置关系为（）时的投影，称为正投影。
A、平行B、垂直C、倾斜D、任意4、求球面上任意一点的投影的方法有（）。
一、已知直线AB的两面投影。
1、完成其第三面投影；2、设直线AB上一点C距H面25，完成点C的三面投影。
二、作直线的三面投影，已知AB端点A(25,10,23),B(5,20,10)。
四、在指定位置将主视图画成全剖视图。
五、改正下列螺纹画法中的错误，将正确的画在下方。
六、画出剖面图（键槽深为3mm）。
八、读懂零件图，完成填空并补画右视图。
1、零件的主视图是剖视图，采用的是的剖切平面。
2、零件长度方向尺寸的主要基准在侧，是直径为的圆柱体的端面。
3、零件上有两处形位公差，其项目名称分别是和，基准符号是，基准要素是。
4、M6的螺纹孔的公称直径是，数量为，螺孔深度为。
一、已知A点的三面投影，B点在A点上方16、左方20、前方18，求作B点的三面投影。
二、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。
三、补画组合体视图中缺漏的图线。
四、用阶梯剖将主视图改画成全剖视图。
五、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。
（）（）（）（）六、根据两视图补画第三视图。
七、根据轴测图，按所注尺寸１∶１画出组合体的三视图。
八、读齿轮轴零件图，在指定位置补画断面图，并完成填空。
1、说明Φ20f7的含义：Φ20为，f7是。
2、说明含义：符号⊥表示，数字0.03是，
A是。
3、指出图中的工艺结构：它有处倒角，其尺寸分别为，有处
退刀槽，其尺寸为。
4、该零件所使用的材料为。
