汽车零部件识图 项目一 识图基础知识 任务1 制图的基本知识和技能

汽车零部件识图 项目一 识图基础知识 任务1 制图的基本知识和技能
❖ 标准幅面共有五种，其尺寸见表1-1，绘制图样时 应优先采用这些幅面尺寸。必要时可以沿幅面加 长、加宽，加长幅面尺寸在GB/T14689—2008中 另有规定。
结束
1.1.1 图纸幅面及格式(GB/T14689—1993)
表1-1 幅面及图框尺寸（mm）
结束
1.1.1 图纸幅面及格式(GB/T14689—2008)
结束
项目一 识图基础知识
学习目标：
❖ 观察图样的图框、标题栏、能说出图纸的幅面。 ❖ 观察图样的图形，能说出图形中的格式、比例和字体的号数。 ❖ 观察图样的尺寸标注，指出图中有哪些标注尺寸，并能说出
图中每部分结构的尺寸数字。 ❖ 总结出构成机械图样的基本要素。 ❖ 通过作图，初步了解多边形和圆弧连接的作图原理，基本方
❖ 锥度符号按图1-18（b）绘制，符号方向应与锥度方向一致。 锥度标注在与指引线相连的基准线上，如图1-18（c）所示。
结束
1.3.4 圆弧连接
概念： 用一圆弧光滑地连接相连相邻两已知线段。 实质：就是要使连接圆弧与相邻线段相切，以达到光滑
连接的目的。
作图步骤：（1）求连接圆弧的圆心；
（2）找出连接点即切点的位置； （3）在两连接点之间作出连接圆弧。
绘图墨水干得较快，适用于直线笔。
(5)刀片，用于削铅笔和修改图纸上的墨线。 (6)胶带纸，用于固定图纸。
结束
1.3 几何作图
❖ 主要内容
等分线段 圆的内接正六边形 斜度和锥度 圆弧连接
结束
1.3.1 等分线段
❖ 分割一下场线段为几等份的方法如图1-15所示。步骤如 下：
过已知直线段AB的一个端点A任作一射线AC，由此端点起在射 线上以任意长度截取几等份;

1-机械制图基础知识 (1)

1-机械制图基础知识 (1)

※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
四、
剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
R10 R10 ×
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
第三章：形位公差与尺寸公差
一、形位公差定义： 加工后的零件不仅有尺寸误差，构成零件几何特 征的点、线、面的实际形状或相互位置与理想几 何体规定的形状和相互位置还不可避免地存在差 异，这种形状上的差异就是形状误差，而相互位 置的差异就是位置误差，统称为形位误差 ，形 位公差包括：形状公差与位置公差两类； 二、形状公差：通俗点就是，和形状有关的要素， 形状公差项目有：直线度、平面度、圆度、圆柱 度、线轮廓度、面轮廓度等6项。
7、实例说明
8、尺寸公差
1、定义： 尺寸公差是指在切削加工中零件尺寸允许的变动 量。在基本尺寸相同的情况下，尺寸公差愈小， 则尺寸精度愈高。尺寸公差等于最大极限尺寸与 最小极限尺寸之差，或等于上偏差与下偏差之差。
尺寸公差=最大极限尺寸－最小极限尺寸 =|上偏差－下偏差| 上偏差=最大极限尺寸-基本尺寸 下偏差=最小极限尺寸-基本尺寸 上偏差、下偏差统称极限偏差
交线
平面
三、基本视图
机件向基本投影面投 射所得的视图。 ⒈ 形成
V

主视图 俯视图 左视图 右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射

机械制图基础重点知识

机械制图基础重点知识

面 绕 Z 轴 向 后 转 90° ，
这样V、H和W三个投
影面就摊在了同一平面
上。 要注意：在H和W面的转换中Y
轴分成两条，记做Yh和Yw。
3.三视图之间的度量对应关系
思考一个问题： 物体的大小是由长、宽和高三个方向的 尺寸所决定的，三视图中的每一个视图能 反映几个方向尺寸？
每一个视图只能反映物体三个方向尺寸
将机件向不平行于基本投影面的平面投射，所得到的 视图称为斜视图。
斜视图画法
三、局部视图
将机件的某一部分向基本投影面投射，所得到的视图 称为局部视图。
局部视图的作用—简化作图 局部视图的画法： 1.用波浪线表示局部视图的范围 2.若需表达的结构为一封闭图形 时可省去波浪线 3.一般按投影对应关系放置局部 视图，也可摆放于适当位置
3.六个视图的方位关系 熟练掌握六个视图的方位关系，可以准确、迅速地绘出图形。
注意： ⑴靠近主视图的视图方位均为后方； ⑵后视图与主视图为相反的左右方位。
⑴靠近主视图的视图方位均为后方；
4.六个基本视图的使用说明 ⑴视图主要用于表达机件的外形，对于视图中不影响看 图的虚线通常省略不画。 ⑵应根据机件的形状和结构特点选用适当的表达方法， 并应在表达物体形状清楚的前提下减少视图的数量。 ⑶在选择视图时一般要优先选用主、俯、左三个基本视图。
和耳板（右）三部分组成。
例：根据俯、左视图想出物体形状并画出主视图。
作图步骤： 2.补画主视图 作图过程如图示
§7 — 1 视 图
在生产实际中，当机件的形状、结构比较复杂时，仅 用三视图的方法难以将机件表达清楚。
三视图不能满足生产实际的需要。
因此，国家标准规定了各种画法—视图、剖视图、断面 图等。

机械制图_1 制图基本知识

机械制图_1 制图基本知识

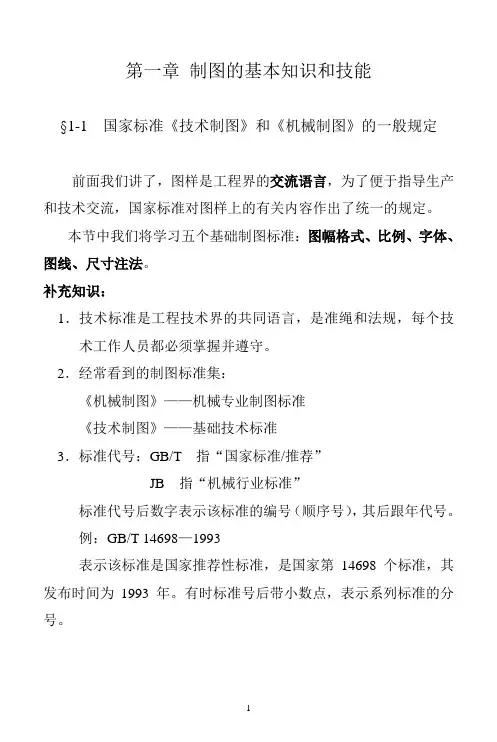

第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式 1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4{{标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X型图纸的短边置于水平或将Y型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2）标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

制图作业按课本P9中图1-7。

汽车机械识图第一章 制图基本知识与技能

汽车机械识图第一章 制图基本知识与技能

二、斜度和锥度
1．斜度
（1）斜度的概念
斜度是指一直线（或平面）对 另一直线（或平面）的倾斜程度。
在图样上斜度用1:n的形式表示。
tanα=AC/AB=H/L
（2）斜度的标注
斜度的符号
斜度的标注
标注斜度时，斜度符号的斜线所 示方向应与所标斜度的方向一致。
正确注法
错误注法
2．锥度
（1）锥度的概念
当弧度较大时， 可沿径向引出，并 绘制一个指向所标 注弧线的箭头。
9．光滑过渡处的尺寸
尺寸界线一般应与尺寸线垂直，必要时才允许倾 斜。在光滑过渡处标注尺寸时，必须用细实线将轮廓 线延长，从它们的交点处引出尺寸界线。
10．薄板厚度尺寸
标注薄板零件的厚 度尺寸时，可在尺寸数
字前加注符号“t”。
11．正方形结构尺寸注法
标题栏位于图纸右下角，一般情况下，看图的方向与标题栏的方向一致。
标题栏的格式
标题栏简化格式
三、比例
1．比例的概念
图中图形与其实物相应要素的线性尺寸之比称为比例。
2．比例的种类
比值为1的比例称为原值比例； 比值大于1的比例称为放大比例； 比值小于1的比例称为缩小比例。
3．比例系列
绘图时要根据国家标准选用比例，尽量采用原值比例。
（2）细点画线和细双 点画线的起止两端一般为线 段而不是点。细点画线超出 轮廓线2～5mm。
（3）当中心线较短时，可 用细实线代替细点画线。
（4）细点画线、细虚线和 其他图线相交或自身相交时，应 是线段相交。
（5）细虚线画在粗实线的 延长线时，细虚线应留有空隙。
（6）细点画线的点的长度 大约为宽度的两倍。
（3）以AN 为半径，等
分圆周为五等份, 顺次连接 各等分点即得正五边形

《机械制图》第1章：制图基本知识

《机械制图》第1章：制图基本知识

1.1.1 图纸幅面尺寸和格式
3. 标题栏及其方位 摘自 标题栏及其方位(摘自 摘自GB/T 10609.1—1989) 为了便于图样的管理及查阅，每张图都有标题栏。 为了便于图样的管理及查阅，每张图都有标题栏。标题栏一 般由名称及代号区、签字区、更改区及其他区组成。 般由名称及代号区、签字区、更改区及其他区组成。 标题栏的位置应位于图纸的右下角，如图1-3所示。必要时， 所示。 标题栏的位置应位于图纸的右下角，如图 所示 必要时， 可按图1-4(a)、(b)配置。 配置。 可按图 、 配置 标题栏的长边置于水平方向并与图纸的长边平行时， ① 标题栏的长边置于水平方向并与图纸的长边平行时，构 型图纸， 成X型图纸，如图 型图纸 如图1-3(b)、(d)。标题栏的长边与图纸的长 、 。 边垂直时，则构成Y型图纸 如图1-3(a)、(c)。在此情况 型图纸， 边垂直时，则构成 型图纸，如图 、 。 下看图的方向与标题栏的方向一致。 下看图的方向与标题栏的方向一致。
/webnew/
1.1.1 图纸幅面尺寸和格式
(a)
(b) 图1-4 标题栏及附加符号
(c)
/webnew/Leabharlann 1.1.1 图纸幅面尺寸和格式
4. 附加符号 (1) 对中符号：为了使图样复制和缩微摄影时定位方便，各号图纸均在 对中符号：为了使图样复制和缩微摄影时定位方便， 图纸各边长的中点处分别画出对中符号。对中符号用粗实线绘制， 图纸各边长的中点处分别画出对中符号。对中符号用粗实线绘制，线宽 不小于0.5mm，长度从纸边界开始画入图框内约 不小于 ，长度从纸边界开始画入图框内约5mm，如图 ，如图1-4(a)、 、 (b)所示。当对中符号处在标题栏范围时，伸入标题栏的部分省略不画， 所示。 所示 当对中符号处在标题栏范围时，伸入标题栏的部分省略不画， 如图1-4(a)所示。 所示。 如图 所示 (2) 方向符号：对于按图 方向符号：对于按图1-4配置的图纸，为了明确绘图与看图时图纸 配置的图纸， 配置的图纸 的方向，应在图纸下边的对中符号处画一个方向符号，如图1-4(a)、(b) 的方向，应在图纸下边的对中符号处画一个方向符号，如图 、 所示。方向符号是用细实线绘制的等边三角形， 所示。方向符号是用细实线绘制的等边三角形，其大小和所处的位置如 所示。 图1-4(c)所示。 所示

机械制图基础知识

机械制图基础知识

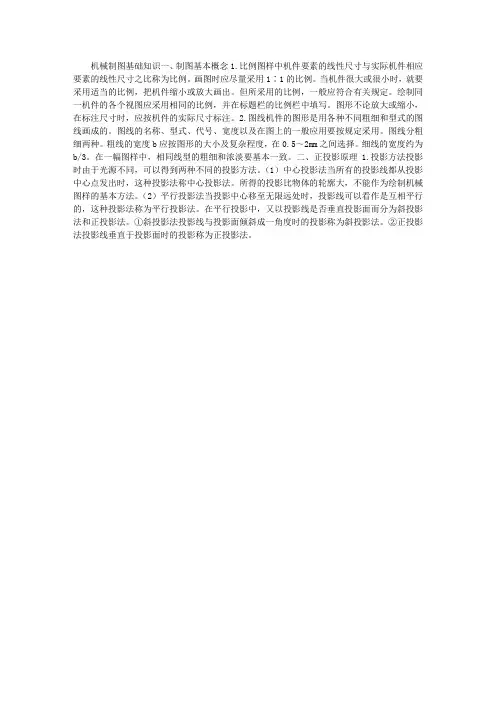

机械制图基础知识一、制图基本概念1.比例图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比称为比例。

画图时应尽量采用1∶1的比例。

当机件很大或很小时，就要采用适当的比例，把机件缩小或放大画出。

但所采用的比例，一般应符合有关规定。

绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例栏中填写。

图形不论放大或缩小，在标注尺寸时，应按机件的实际尺寸标注。

2.图线机件的图形是用各种不同粗细和型式的图线画成的。

图线的名称、型式、代号、宽度以及在图上的一般应用要按规定采用。

图线分粗细两种。

粗线的宽度b应按图形的大小及复杂程度，在0.5～2mm之间选择。

细线的宽度约为b/3。

在一幅图样中，相同线型的粗细和浓淡要基本一致。

二、正投影原理1.投影方法投影时由于光源不同，可以得到两种不同的投影方法。

（1）中心投影法当所有的投影线都从投影中心点发出时，这种投影法称中心投影法。

所得的投影比物体的轮廓大，不能作为绘制机械图样的基本方法。

（2）平行投影法当投影中心移至无限远处时，投影线可以看作是互相平行的，这种投影法称为平行投影法。

在平行投影中，又以投影线是否垂直投影面而分为斜投影法和正投影法。

①斜投影法投影线与投影面倾斜成一角度时的投影称为斜投影法。

②正投影法投影线垂直于投影面时的投影称为正投影法。

(完整版)机械制图识图基本知识

(完整版)机械制图识图基本知识

02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。

机械制图基础知识

机械制图基础知识

二、比例
比例是指图中图形尺寸与实物尺寸之比。 例如： 比例1：2是指实物尺寸是图形尺寸的 2倍，属于缩小比例。 比例2：1是指图形尺寸是实物尺寸的2 倍，属于放大比例。
注意
无论采用那种比例图样上标注的应是机件 的实际尺寸。
三、线型
第二节、视图的基本知识
1、视图
视图——向投影面投影所得的图形。
机械制图基础知识
一、图纸的组成
第一节 认识图纸
一张完整的图纸一般由以下几个部分组 成： 1、图框： 就是画图的界限。图框是装订和画图的 参考，很重要。 2、图： 就是图纸想要表达的零件或组件的形状、 尺寸、形位公差、基准面、基准线等等， 是图纸最核心的组成部分。
3、技术要求： 技术要求中需要对工件的其他无法用线条 表示的特性进行文字说明。不仅仅包含一 些基本的打磨、倒角，往往还会对热处理 有要求，甚至还会对未注公差进行补充说 明。 4、标题栏： 标明零件的图号、零件的名称、材料种类、 比例、数量、作者等等信息。 5、明细表： 列出组成组件的各零件的图号、名称、数 量、标准等，是装配图中必须要有的一个 项目，零件图没有该项。
（3）剖视图
剖视图的形成：

剖直接用数字表示； 直径：尺寸数字前加注符号“Φ”； 半径：尺寸数字前加注符号“R”； 球面的直径或半径：尺寸数字前加注应 在符号“SΦ”或“SR”； 角度：尺寸数字后加注符号“ °”

倒角与退刀槽的标注
谢谢！
2、基本视图
基本视图——向基本投影面投影所 得的视图。共有6个，分别是：主、 俯、前、后、左、右视图。如下图：
3、三视图
共有三个，它们的名称分别是主视图、 俯视图、左视图。 物体有长、宽、高三个方向的尺寸， 主、俯视图反映了物体的相等长度； 主、左视图反映了物体的相等高度； 俯、左视图反映了物体的相等宽度。 如下图所示：

汽车机械制图1-制图基础知识

汽车机械制图1-制图基础知识
工程制图中通常采用粗细两种线宽，其比例关系为2:1， 粗线宽度优先采用0.5mm或0.7mm。
不连续线的独立部分称为线素，如点、长度不同的画和 间隔。各线素的长度应符合规定。
2021/6/29
注：本课件中轮廓线和棱边线统称为轮廓线。
图线的画法
(1) 细虚线、细点画线、细双点画线与其他图线相交时， 应交于画或长画处。
(2) 尺寸线用细实线绘制。标注线性尺寸时,尺寸线必
须与所标注的线段平行。尺寸线一般不用其他图线所代替,
也不与其他图线重合或在其延长线上,应尽量避免与其他尺
寸线或尺寸界线相交。
(3) 尺寸数字及相关符号
尺寸的组成
尺寸符号
尺寸注法示例
尺寸终端形式
线性尺寸数字方向
尺寸数字应按左图所示的方向注写，并尽量避免在图示 30°范围内标注尺寸，当无法避免时，可采用右边几种形 式标注，同一张图样中标注形式应尽可能统一。
动画
（2）用半径为R的圆弧连接两已知圆弧
先分别以O１、O２为圆心，R１＋R（外切）或｜R２－R｜ (内切)为半径画圆弧，两圆弧的交点即为连接弧的圆心O ；
再分别找出连接弧与两已知弧的切点T１、T２，以O为圆
心，R为半径画连接弧。
动画
（3）用半径为R的圆弧连接一直线和一圆弧
画45º线
画30º、60º线
画15º、75º线
分规是用来量取尺寸和等分线段 。
(a)量取长度
(b)两针尖对齐 （c)用弹簧分规 (d)分割线段时分 量精确距离 规摆动的方法
圆规 用于画圆或圆弧。
(a)沿画线方向，适当倾斜， (b)接延长杆画大圆 作等速运动
其他工具
‧ 曲线板(绘制非圆曲线)； ‧ 削铅笔刀； ‧ 橡皮； ‧ 塑料透明胶纸（固定图纸）； ‧ 量角器（测量角度）； ‧ 擦图片(修改图线)； ‧ 砂纸(磨铅笔)； ‧ 小刷（清除图面上橡皮屑等）。

机械制图基础知识(汇总完整版)

机械制图基础知识(汇总完整版)
目录
第一章 制图的基本知识 第二章 点、直线、平面的
投影 第三章 立体的投影 第四章 组合体 第五章 轴测图 第六章 机件常用的表达方
法 第七章 标准件和常用件 第八章 零件图 第九章 装配图 第十章 计算机绘图
§3 — 1 投影法及三视图的形成
三、三视图的形成 下图是用正投影方法画出的三个不同形体的单面投影图 可以看到三个投影图的形状是相同的。
下面以轴承座为例介绍叠加类组合体的画图方法。 画图步骤：
§5 — 2 组合体三视图的画法
二、叠加类组合体三视图画法
画图步骤：
§5 — 2 组合体三视图的画法
三、切割类组合体三视图画法 切割类组合体的画图顺序：
在画出组合体原形的基础上，按切去部分的位置和形 状依次画出切割后的视图。
下面以图中所示的立体图为例介绍切割类组合体的画 图方法。
现在就问你为什么俯视图和左视图会有 宽相等的对应关系？
让我们带着这样一个问题重新演示三视 图的形成。
（点击图形演示动画）
4.三视图与物体方位的对应关系
物体有上、下、左、右、前、后六个方 位，各视图反映的方位如图所示：
主视图能反映物体的上下和左右方位
俯视图能反映物体的左右和前后方位 左视图能反映物体的上下和前后方位 （点击图形演示动画）
如图中的轴承座由五个部分组成，各 部分的相对位置如图所示。
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
§5 — 2 组合体三视图的画法
画图前的准备工作。 2.选择主视图 为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。 比较下图中的A、B、C和D四个方向，沿B向观察所得视图 较好。
