2016-2017学年第一学期机械制图试卷A

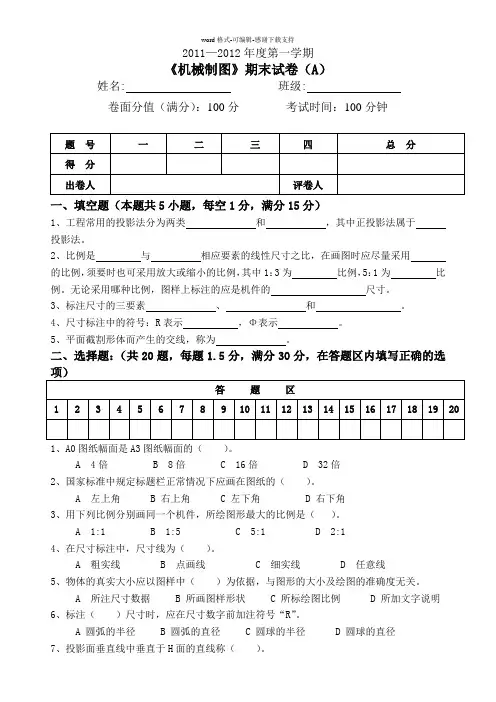

2011—2012年度第一学期《机械制图》期末试卷（A）姓名: 班级:卷面分值（满分）：100分考试时间：100分钟一、填空题（本题共5小题，每空1分，满分15分）1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、比例是与相应要素的线性尺寸之比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：3为比例，5：1为比例。

无论采用哪种比例，图样上标注的应是机件的尺寸。

3、标注尺寸的三要素、和。

4、尺寸标注中的符号：R表示，Φ表示。

5、平面截割形体而产生的交线，称为。

二、选择题：（共20题，每题1.5分，满分30分，在答题区内填写正确的选1、A0图纸幅面是A3图纸幅面的（）。

A 4倍B 8倍C 16倍D 32倍2、国家标准中规定标题栏正常情况下应画在图纸的（）。

A 左上角B 右上角C 左下角D 右下角3、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

A 1:1B 1:5C 5:1D 2:14、在尺寸标注中，尺寸线为（）。

A 粗实线B 点画线C 细实线D 任意线5、物体的真实大小应以图样中（）为依据，与图形的大小及绘图的准确度无关。

A 所注尺寸数据B 所画图样形状C 所标绘图比例D 所加文字说明6、标注（）尺寸时，应在尺寸数字前加注符号“R”。

A 圆弧的半径B 圆弧的直径C 圆球的半径D 圆球的直径7、投影面垂直线中垂直于H面的直线称（）。

A 水平线B 铅垂线C 正垂线D 侧垂线8、三视图中，主视图与俯视图（）。

A 长对正B 宽相等C 高平齐D 高相等9、一般位置平面，（）面投影不反映实形。

A 1B 2C 3D 410、三视图中，（）与左视图高平齐。

A 主视图B 俯视图C 左视图D 视图11、用任何位置的截面切割圆球时，其截交线都是（）。

A 椭圆B 四边形C 圆D 矩形12、平面对投影面的相对位置有（）种。

A 三种B 五种C 七种D 数种13、图样中可见轮廓线用（）绘制。

绝密★启用前
卷）
一、填空题（2分×15=30分）
1、三视图的投影规律是 对正、 平齐、 相等。

2、三视图是指 、 、 左视图。

3、组合体尺寸标注中，尺寸的种类有定形尺寸、 和总体尺寸。

4、组合体尺寸标注应做到 、 、 和合理。

5、下列基本体的名称是（a ） ，（b ） 。

6、下列基本体的名称是（a ） ，（b ） 。

(a) (b)
7、用一截平面切割圆球，所形成的截交线都是 。

;两立体相交称为相贯，其表面形成的交线称为
线。

二、选择题（10分×2=20分）
1、已知立体的主、俯视图，其正确的左视图是图（ ）
2、已知圆柱切割的主、俯视图，其正确的左视图是图（ ）
姓名
班级
：
出卷人： 适用班级
：17
级机电中高职班
密 封 线
(a)
(b)
(A) (B) (C) (D)
(A)
(B)
(C) (D)
三．尺寸标注（共50分）
3、完成组合体的尺寸标注（15分）。

2、完成组合体的尺寸标注（15分）。

1、根据轴测图已测量出的尺寸完成其三视图的尺寸标注（20分）。

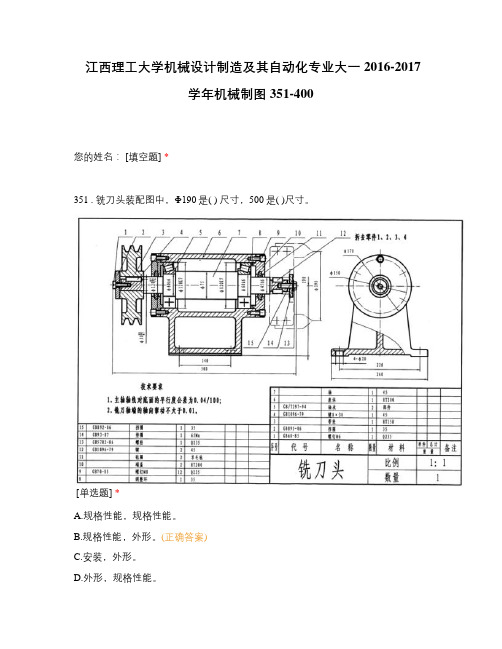

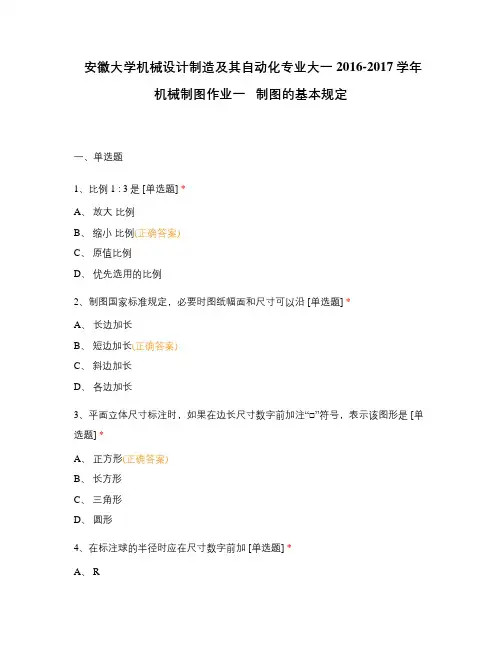

江西理工大学机械设计制造及其自动化专业大一2016-2017学年机械制图351-400您的姓名： [填空题] *_________________________________351 . 铣刀头装配图中，Φ190是( ) 尺寸，500是( )尺寸。

[单选题] *A.规格性能，规格性能。

B.规格性能，外形。

(正确答案)C.安装，外形。

D.外形，规格性能。

352 . 此零件图共采用( )种表面结构要求。

[单选题] *A.2B.4C.5(正确答案)D.6353 . 图中主视图采用了( )的表达形式。

[单选题] *A.局部剖(正确答案)B.基本视图C.全剖D.局部视图354 . 如图所示的三视图是( )回转体的三面投影。

[单选题] *A.(正确答案)B.C.D.355 . 该零件垂直度公差的被测要素是[单选题] *A.Φ55的轴线B.Φ16的轴线C.Φ55的阶台面(正确答案)D.Φ16的圆柱面356 . 图中Φ32k6(的公称尺寸是[单选题] *A.Φ32(正确答案)B.Φ32.012C.Φ32.001D.+0.012357 . 图中尺寸Φ30H7中，其基本偏差是[单选题] *A.H(正确答案)B.H7C.hD.h7358 . 螺纹尺寸“M28×1.5-6g”中，螺距是[单选题] *A.28B.MC.1.5(正确答案)D.6g359 . 该零件高度方向的总体尺寸是[单选题] *A.50B.85C.89D.91(正确答案)360 . 图中尺寸Φ40h6(的公差值是[单选题] *A.0B.0.013(正确答案)C.0.016D.6361 . 主视图中尺寸400是[单选题] *A.定形尺寸B.定位尺寸C.总体尺寸(正确答案)D.装配尺寸362 . C-C图中③所指孔的直径是[单选题] *A.Φ3(正确答案)B.Φ4C.Φ5D.Φ6363 . 该零件的左视图采用的视图方法是[单选题] *A.半剖视图B.全剖视图(正确答案)C.局部剖视图D.局部放大视图364 . 该零件表面结构的要求种类是[单选题] *A.1B.2(正确答案)C.3D.4365 . 几何公差框格中，“”表示的是[单选题] *A.同轴度(正确答案)B.圆度C.圆跳动D.全跳动366 . 该零件M8的螺孔个数是[单选题] *A.6B.8C.10D.12(正确答案)367 . 图中Ф20的表面结构要求是[单选题] *A.Ra1.6B.Ra.3.2(正确答案)C.Ra6.3D.Ra12.5368 . 图中Φ孔的公差值是[单选题] *A.0B.Φ18.019C.Φ18D.0.019(正确答案)369 . 图中Φ20凸台端面的表面结构要求是[单选题] *A.Ra0.8B.Ra3.2C.Ra12.5(正确答案)D.Ra25370 . 图中Φ60外面表面结构要求是[单选题] *A.Ra0.8B.Ra1.6C.Ra3.2D.Ra6.3(正确答案)371 .几何公差框格“”中，符号“⊥”表示的是[单选题] *A.圆度B.垂直度(正确答案)C.圆跳动D.倾斜度372 . 该零件垂直度公差的基准要素是[单选题] *A.Φ55的轴线B.Φ16的轴线(正确答案)C.Φ55的阶台面D.Φ16的圆柱面373 . 图中表示带轮零件的的总宽度尺寸是[单选题] *A.13B.20C.53D.56(正确答案)374 . 如图所示位置的平面立体，其三视图画法正确的是[单选题] *A.(正确答案)B.C.D.375 . 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为 [单选题] *A.4(正确答案)B.8C.100D.200376 . 三角皮带传动机构装配体中，键8X7X20是[单选题] *A.半圆键B.钩头楔键C.花键D.普通平键(正确答案)377 . 已知点A(20,10,15)，求作点A的三面投影图正确的是 [单选题] *A.(正确答案)B.C.D.378 . 以下属于轮盘类零件的是 [单选题] *A.车床尾座空心套B.连杆C.端盖(正确答案)D.机座379 . 如下图所示为空间点A到三个投影面的投影图，A点到正面的距离为[单选题] *A.X坐标值B.Y 坐标值(正确答案)C.Z坐标值D.以上都不是380 . 参照组合体的轴测图，正确的三视图是 [单选题] *A.(正确答案)B.C.D.381 . 在标注球的直径时应在尺寸数字前加 [单选题] *A.RB.ΦC.SΦ(正确答案)D.SR382 . 在公差带图上，轴的基本偏差为下极限偏差的代号有 [单选题] *A.A~HB.J~ZCC.a~hD.j~zc(正确答案)383 . 以下关于齿轮齿根圆的画法正确的是 [单选题] *A.齿根圆用粗实线绘制B.齿根圆用细实线绘制(正确答案)C.齿根圆用点画线绘制D.齿根圆用虚线绘制384 . 依据下图判断直线对投影面的相对位置，AB直线为[单选题] *A.侧垂线B.侧平线C.铅垂线D.一般位置直线(正确答案)385 . 根据物体的主视图和俯视图，正确的左视图是 [单选题] *A.(正确答案)B.C.D.386 . 根据物体的主视图和俯视图，正确的左视图是 [单选题] *A.(正确答案)B.C.D.387 . 垂直于W面并与H、V面倾斜的平面为 [单选题] *A.侧垂面(正确答案)B.侧平面C.正平面D.正垂面388 . 滚动轴承中必不可少的元件是 [单选题] *A.内圈B.外圈C.滚动体(正确答案)D.保持架389 . 在斜二等轴测图绘制中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为 [单选题] *A.0.5B.1(正确答案)C.2D.1.5390 . 画在轮廓线之外的断面，称为 [单选题] *A.移出断面(正确答案)B.重合断面C.外部断面D.重叠断面391 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是 [单选题] *A.丁字尺B.圆规(正确答案)C.三角板D.钢直尺392 . 以下关于绘制简单平面图形的说法，错误的是 [单选题] *A.绘制平面图形，首先要进行尺寸分析和线段分析。

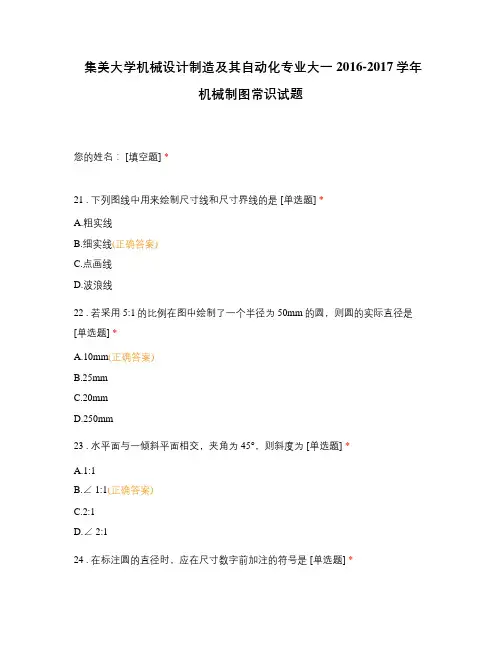

集美大学机械设计制造及其自动化专业大一2016-2017学年机械制图常识试题您的姓名： [填空题] *_________________________________21 . 下列图线中用来绘制尺寸线和尺寸界线的是 [单选题] *A.粗实线B.细实线(正确答案)C.点画线D.波浪线22 . 若采用5:1的比例在图中绘制了一个半径为50mm的圆，则圆的实际直径是[单选题] *A.10mm(正确答案)B.25mmC.20mmD.250mm23 . 水平面与一倾斜平面相交，夹角为45°，则斜度为 [单选题] *A.1:1B.∠ 1:1(正确答案)C.2:1D.∠ 2:124 . 在标注圆的直径时，应在尺寸数字前加注的符号是 [单选题] *A.RB.Φ(正确答案)C.SΦD.SR25 . 正等轴测图的轴间角是 [单选题] *A.120°(正确答案)B.60°C.90°D.30°26 . 绘制机械图样时，细点画线一般表示 [单选题] *A.中心线(正确答案)B.边界线C.波浪线D.可见轮廓线27 . 图样中汉字应写成的字体是 [单选题] *A.宋体B.长仿宋体(正确答案)C.黑体D.楷体28 . 下图所示为立体示意图和三视图，补画三视图中漏画的图线正确的是[单选题] *A.(正确答案)B.C.D.29 . 下图所示为三投影面体系，俯视图所在的投影面是[单选题] *A.正立投影面、正面、VB.水平投影面、水平面、H(正确答案)C.侧立投影面、侧面、WD.以上都不对30 . 机械制图中一般不标注单位，默认单位是 [单选题] *A.mm(正确答案)B.cmC.mD.dm31 . 下图所示为三投影面体系，主视图所在的投影面是[单选题] *A.正面、V(正确答案)B.水平面、HC.侧面、WD.水平面、V32 . 俯视图中反映零件的相对位置关系是 [单选题] *A.上下和左右B.前后和左右(正确答案)C.前后和上下D.以上都不对33 . 为了保证图样清晰、便于复制，应尽量避免出现图线线宽小于 [单选题] *A.0.5mmB.0.05mmD.0.15mm34 . 画正等轴测图的X、Y轴时，为了保证轴间角，绘制时一般使用 [单选题] *A.30°三角板(正确答案)B.45°三角板C.90°三角板D.115°三角板35 . 某产品用放大一倍的比例绘图，在标题栏比例项中应填 [单选题] *A.放大一倍B.1×2C.2/1D.2：1(正确答案)36 . 一个几何体的三视图完全相同，该几何体可以是 *A.正方体(正确答案)B.圆锥C.球(正确答案)D.圆柱37 . 以下说法错误的有 *A.平面立体，一般标注长、宽、高三个方向的尺寸。

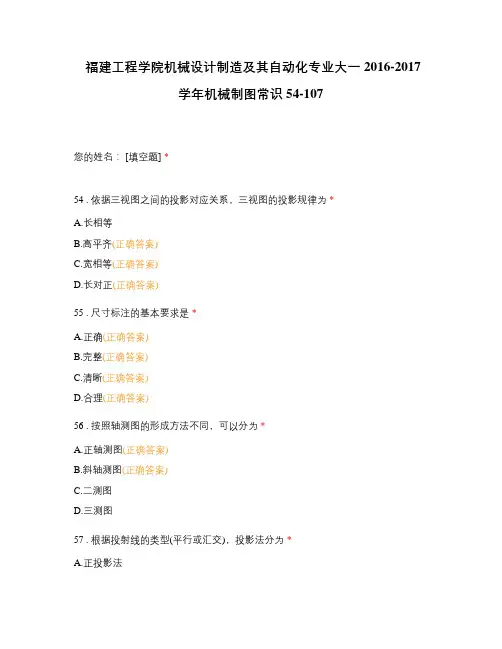

福建工程学院机械设计制造及其自动化专业大一2016-2017学年机械制图常识54-107您的姓名： [填空题] *_________________________________54 . 依据三视图之间的投影对应关系，三视图的投影规律为 *A.长相等B.高平齐(正确答案)C.宽相等(正确答案)D.长对正(正确答案)55 . 尺寸标注的基本要求是 *A.正确(正确答案)B.完整(正确答案)C.清晰(正确答案)D.合理(正确答案)56 . 按照轴测图的形成方法不同，可以分为 *A.正轴测图(正确答案)B.斜轴测图(正确答案)C.二测图D.三测图57 . 根据投射线的类型(平行或汇交)，投影法分为 *A.正投影法B.中心投影法(正确答案)C.斜投影法D.平行投影法(正确答案)58 . 制图标准规定，尺寸起止符号必须采用箭头的是 *A.半径(正确答案)B.直径(正确答案)C.角度(正确答案)D.倾斜尺寸(正确答案)59 . 正等轴测图的作图方法有 *A.坐标法(正确答案)B.叠加法(正确答案)C.切割法(正确答案)D.分解法60 . 线性尺寸标注的三要素，通常是指 *A.尺寸界限(正确答案)B.尺寸线(正确答案)C.终端D.尺寸数字(正确答案)61 . 物体实际尺寸是100，按比例1:2绘制图形，则 *A.图形按实际尺寸标注，与比例无关(正确答案)B.图形按比例缩放后的尺寸标注C.图形的对应长度为200D.图形的对应长度为50(正确答案)62 . 铅垂线的三面投影中，能真实反映线段实长的投影为 *A.水平投影B.正面投影(正确答案)C.侧面投影(正确答案)D.轴测面63 . 画圆不需要的工具是 *A.圆规B.丁字尺(正确答案)C.三角板(正确答案)D.曲线板(正确答案)64 . 下列关于铅笔代号HB的含义不正确的是 *A.H代表硬芯，B代表软芯B.B代表铅笔粗细(正确答案)C.H代表铅笔长短(正确答案)D.B(或者H)前面的数字大小可以随意确定，没有意义(正确答案)65 . 关于轴测图，下列说法正确的有 *A.轴测图即是人们常说的立体图(正确答案)B.轴测图主要用于工程上的辅助图样(正确答案)C.用平行投影法将物体投射到单一投影面上所得的具有立体感的图形，称为轴测投影图，简称轴测图(正确答案)D.轴测投影方向倾斜于轴测投影面的投影图，称为正轴测图66 . 斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。

2016~2017第一学期《机械制图》期末试题库一、选择题1、一机件真实长为50，宽为30，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ B ）。

A. 100 ，60B.50，30C.25,15D.100,302、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（ B ）A.细实线B.粗实线C.细虚线D.粗虚线3、细实线不可用作（ A ）。

A.可见轮廓线B.尺寸线C.尺寸界线D.剖面线4、下列比例当中表示放大比例的是（ B ）。

A．1：1 B． 2：1 C.1：2 D.1:45、下列比例当中表示缩小比例的是（ C ）。

A．1：1 B． 2：1 C.1：2 D.4:16、在标注球的直径时应在尺寸数字前加（ C ）。

A．R B．φ C.Sφ D.d7、下列尺寸正确标注的图形是( C )。

8、标题栏一般位于图纸的（ A ）。

A．右下角 B．左下角 C.右上角 D.左上角9、图样中的尺寸以( B )为单位时,不需标注单位的符号(或名称)。

A.厘米B.毫米C.米D.分米10、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。

A.三B.四C.五D.六11、下列投影法中不属于平行投影法的是（ A ）。

A.中心投影法B.正投影法C.斜投影法D.以上都不是12、在投影体系中，由前向后投射得到的视图，称为；由上向下投射得到的视图，称为；由左向右投射得到的视图，称为。

( A ) A．主视图；俯视图；左视图 B．左视图；主视图；俯视图 C．俯视图；主视图；左视图 D．左视图；俯视图；主视图13、三视图中，把H面的投影称作（ A ）。

A.俯视图B.主视图C.左视图D.后视图14、主视图与俯视图（ A ）。

A.长对正B.高平齐C.宽相等D.长平齐15、主视图与左视图（ B ）。

A.长对正B.高平齐C.宽相等D.高对正16、当一条直线垂直于投影面时，在该投影面上反映（ C ）。

A.实形性B.类似性C.积聚性D.收缩性17、直线AB平行于H面，在H面上的投影是（ A ）。

机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。

B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。

C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。

二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。

（）2.直线的投影可以由直线两端点的同面投影的连线来确定。

（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。

（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。

（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。

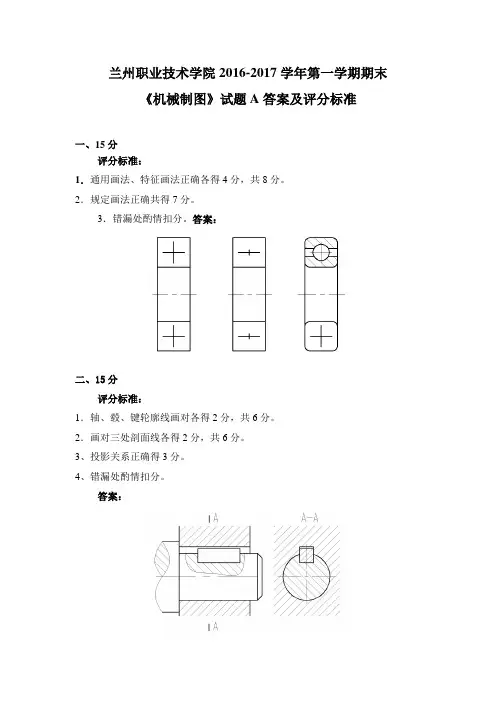

兰州职业技术学院2016-2017学年第一学期期末《机械制图》试题A答案及评分标准一、15分评分标准：1．通用画法、特征画法正确各得4分，共8分。

2．规定画法正确共得7分。

3．错漏处酌情扣分。

答案：二、15分评分标准：1．轴、毂、键轮廓线画对各得2分，共6分。

2．画对三处剖面线各得2分，共6分。

3、投影关系正确得3分。

4、错漏处酌情扣分。

答案：三、15分评分标准：1．每画对一图得5分，共15分。

2．错漏处酌情扣分。

答案：四、30分评分标准：1．填空题每空正确得1分，共7分。

2．标注题分值分配见各题后注。

3．错漏处酌情扣分。

答案：1、视图表示：主视图的选择符合 加工（或工作）位置 原则；螺纹退刀槽用局部放大图表达。

2填写标题栏：（答案参见零件图，前三项各得1分，其余共2分，本小题总分：5分）。

3、编写技术要求：（答案见零件图，共2分）4、将键槽深的极限偏差-0.2、0标注在图样上正确的位置。

（答案见零件图，共2分）5、解释轴颈尺寸025.0087.032+-φ的含义：φ45公称尺寸 ；+0.025上极限偏差 ；-0.087下极限偏差 。

6、在图中用指引线标出长、宽、高三个方向尺寸标注的主基准。

（答案见零件图，每标出一处得1分，共3分）7、根据尺寸分类，尺寸16和32分别是键槽的定形、定位尺寸。

8、在视图上标注形位公差：（答案见零件图，本小题共5分）9、标注表面粗糙度：（答案见零件图，每标注一处得2分，共6分）注：表面粗糙度符号按新标准注出时，如答案正确，按相同分值计。

五、25分评分标准：1.每空答案正确得1分，共13分。

2.俯视图画法正确得12分。

答案：1.图中所示的螺纹联接件有：螺栓、螺母、垫圈。

2.螺纹联接件所用的画图方法是比例画法。

3.图中有关装配图的画法有：接触面画一条线；非接触面画两条线；相邻零件的剖面线方向相反；当剖切面剖过标准件时，标准件按不剖画；螺纹终止线应画在被联接件上表面之下。

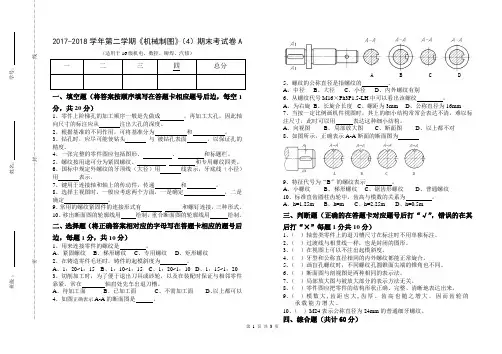

2017-2018学年第二学期《机械制图》（4）期末考试卷A（适用于16级机电、数控、铆焊、汽修）一、填空题（将答案按顺序填写在答题卡相应题号后边，每空1分，共20分）1、零件上阶梯孔的加工顺序一般是先做成 ，再加工大孔，因此轴向尺寸的标注应从 注出大孔的深度。

2、根据基准的不同作用，可将基准分为 和 。

3、钻孔时，应尽可能使钻头 与 被钻孔表面 ，以保证孔的精度。

4、一张完整的零件图应包括图形、 、 和标题栏。

5、螺纹按用途可分为紧固螺纹、 和专用螺纹四类。

6、国标中规定外螺纹的牙顶线（大径）用 线表示，牙底线（小径）用 表示。

7、键用于连接轴和轴上的传动件，传递 和 。

8、选择主视图时，一般应考虑两个方面，一是确定 ，二是确定 。

9、常用的螺纹紧固件的连接形式有 和螺钉连接，三种形式。

10、移出断面图的轮廓线用 绘制，重合断面图的轮廓线用 绘制。

二、选择题（将正确答案相对应的字母写在答题卡相应的题号后边，每题1分，共10分）1、用来连接零件的螺纹是 。

A 、紧固螺纹B 、梯形螺纹C 、专用螺纹D 、矩形螺纹 2、在铸造零件毛坯时，铸件的起模斜度为。

A 、1：20~1：15B 、1：10~1：15C 、1：20~1：10D 、1：15~1：20 3、切削加工时，为了便于退出刀具或砂轮，以及在装配时保证与相邻零件靠紧，常在 轴肩处先车出退刀槽。

A 、待加工面 B 、已加工面 C 、不需加工面 D 、以上都可以 4、如图正确表示A-A 的断面图是 。

A B C D5、螺纹的公称直径是指螺纹的 。

A 、 中径 B 、大径 C 、小径D 、内外螺纹有别6、从螺纹代号M16×Ph3P1.5-LH 中可以看出该螺纹 。

A 、为右旋 B 、长旋合长度 C 、螺距为3mm D 、公称直径为16mm7、当按一定比例画机件视图时，其上的细小结构常常会表达不清，难以标注尺寸，此时可以用 表达这种细小结构。

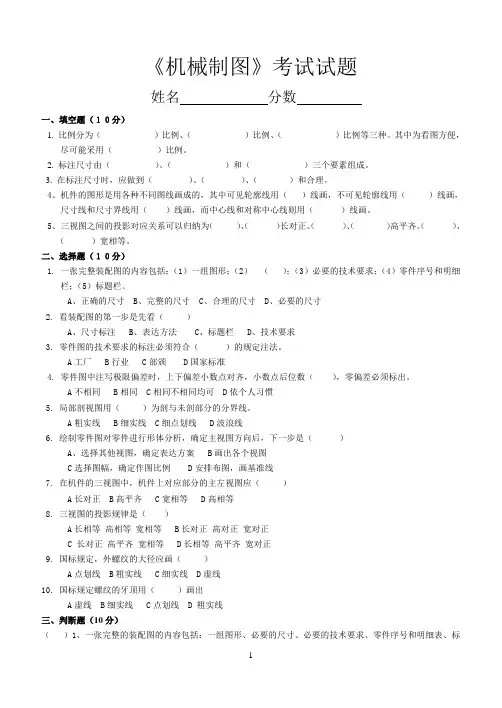

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
