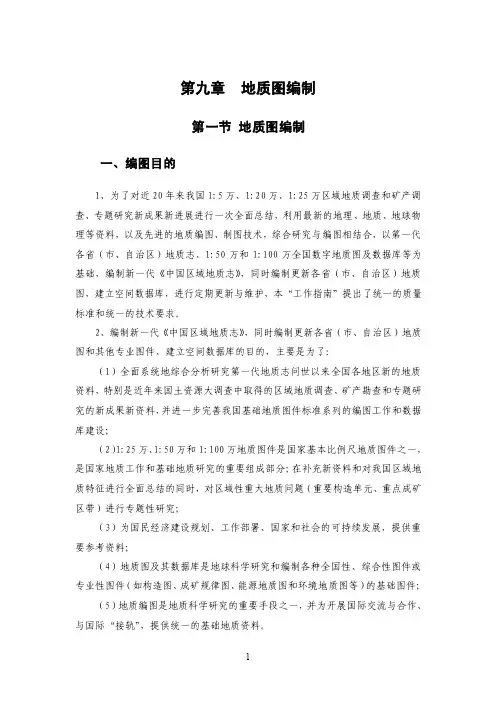

第九章地质图编制第一节地质图编制一、编图目的1、为了对近20年来我国1:5万、1:20万、1:25万区域地质调查和矿产调查、专题研究新成果新进展进行一次全面总结，利用最新的地理、地质、地球物理等资料，以及先进的地质编图、制图技术，综合研究与编图相结合，以第一代各省（市、自治区）地质志、1:50万和1:100万全国数字地质图及数据库等为基础，编制新一代《中国区域地质志》，同时编制更新各省（市、自治区）地质图，建立空间数据库，进行定期更新与维护，本“工作指南”提出了统一的质量标准和统一的技术要求。

2、编制新一代《中国区域地质志》，同时编制更新各省（市、自治区）地质图和其他专业图件、建立空间数据库的目的，主要是为了：（1）全面系统地综合分析研究第一代地质志问世以来全国各地区新的地质资料，特别是近年来国土资源大调查中取得的区域地质调查、矿产勘查和专题研究的新成果新资料，并进一步完善我国基础地质图件标准系列的编图工作和数据库建设；（2）1:25万、1:50万和1:100万地质图件是国家基本比例尺地质图件之一，是国家地质工作和基础地质研究的重要组成部分；在补充新资料和对我国区域地质特征进行全面总结的同时，对区域性重大地质问题（重要构造单元、重点成矿区带）进行专题性研究；（3）为国民经济建设规划、工作部署、国家和社会的可持续发展，提供重要参考资料；（4）地质图及其数据库是地球科学研究和编制各种全国性、综合性图件或专业性图件（如构造图、成矿规律图、能源地质图和环境地质图等）的基础图件；（5）地质编图是地质科学研究的重要手段之一，并为开展国际交流与合作、与国际“接轨”，提供统一的基础地质资料。

由此看出：以1:5万、1:25万区域地质调查和专题研究的新成果，以及第一代地质志、1:50万和1:100万全国数字地质图及数据库等为基础，以“综合研究－系列编图－数据库建设”为主线，进行全国区域地质综合研究，系统总结、吸收近20年来，尤其是2000年以来最新的区域地质调查资料及专题科研成果，按统一的指导思想和技术要求，对各省（市、自治区）和重要成矿区带（构造单元）总结编写新的《区域地质志》，并编制相应的专业图件和建立空间数据库，具有重要意义。

综合地质编录及其图件1、勘探剖面图类最基本的两种勘探剖面图件：勘探线剖面图与中段（或水平断面）地质平面图实际勘探剖面图编制：与设计勘探剖面图的编制方法基本相同，其区别仅在于前者的勘探工程是实际完成的、数量较多；后者是设计的、数量往往较少；其编制的目的和作用不同。

将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。

纵剖面图编制：除了勘探线剖面（或称横剖面）图和水平断面图两种勘探剖面图外，时常还编制沿矿体总体走向，在矿体上盘一定位置的铅垂剖面图，称为纵剖面图（也可用矿体纵投影图代替），用以反映矿体走向上的总体边界形态、产状变化情况及其地质构造特点。

纵剖面图编制依据：矿区地形地质图和在该纵剖面线上及其附近的勘探工程的原始编录资料。

其具体编制，总体上类同于勘探线剖面图的编制方法和步骤，只是应注意改变了的作图方位。

在生产勘探过程中，以采矿块段或采场为单元，将提供的反映该块段或采场矿体细部特征的各二个以上横剖面图、水平地质平面图和一个纵剖面图（或纵投影图），合称为“三面图”，是采矿设计与生产管理的基本资料依据。

1.1勘探剖面图件编制的基本内容：1)控制性测量内容：包括坐标线、网，控制点及地质测点、地形地物等。

2)地质构造内容：地层、岩性、岩体、岩相界线、各类构造线及其产状；矿体、夹石，矿石类型、品级边界及其分布等。

3)勘探工作及工程类：包括勘探线、基线、探（采）矿工程、取样工程位置、编号及测试结果等。

4)其它规定内容：如图例、比例尺、责任表等。

1.2 勘探剖面图的编制1) 编制的目的及基础编制目的：为了根据所确定的勘探工作任务，沿勘探线剖面正确地设计勘探工程。

编制依据资料：矿区大比例尺地形地质图；反映勘探线位置从地表到深部地质构造的已有探矿取样工程及物化探成果的编录资料；或已有的相邻勘探线剖面图、中段地质平面图等。

地质填图规范最新规范标准地质填图是地质学研究中的一项基础工作，它涉及到对地表或地下地质体的详细调查和记录。

随着科学技术的发展，地质填图的方法和规范也在不断更新。

以下是根据最新规范标准制定的地质填图规范内容：地质填图规范最新标准一、目的和适用范围地质填图旨在获取地表或地下地质体的详细信息，为资源勘探、环境保护、工程建设等提供科学依据。

本规范适用于各类地质调查和研究项目。

二、基本原则1. 准确性：确保填图数据的准确性，避免主观臆断。

2. 全面性：全面收集地质信息，包括岩石、构造、地层等。

3. 系统性：按照地质学的系统分类进行填图。

4. 可追溯性：填图结果应有明确的记录和存档，便于复查。

三、准备工作1. 收集资料：包括历史地质资料、遥感图像、地形图等。

2. 确定比例尺：根据研究目的和精度要求选择合适的比例尺。

3. 设备准备：包括地质锤、罗盘、放大镜、GPS定位设备等。

四、野外工作1. 路线规划：根据地形和地质特征合理规划调查路线。

2. 地质观察：观察岩石类型、结构、颜色等特征，记录地质现象。

3. 采样：采集岩石、土壤、化石等样本，用于室内分析。

4. 记录：详细记录观察结果，包括地质点的位置、特征描述、样品编号等。

五、室内工作1. 数据整理：整理野外记录，形成统一的数据库。

2. 地质解译：根据野外观察和室内分析结果，进行地质体的解译。

3. 制图：按照规范要求绘制地质图，包括地质界线、岩性、构造等。

六、质量控制1. 野外复核：定期对野外工作进行复核，确保数据的准确性。

2. 室内审核：对室内解译和制图结果进行审核，确保符合规范要求。

3. 成果评估：对地质填图成果进行综合评估，提出改进建议。

七、成果提交1. 成果报告：编写详细的地质填图报告，包括方法、过程、结果和结论。

2. 地质图件：提交地质图及相关的辅助图件。

3. 数据资料：提交所有野外记录、室内分析数据和电子文档。

八、安全与环保1. 安全措施：野外工作时，严格遵守安全规程，配备必要的安全设备。

地质勘查综合图件编制原则1、目的1.1 及时指导地质勘查工作，避免施工的盲目性；1.2 提供地质报告或勘查设计书所需的各项综合图纸；1.3 为总结本矿床或地区的科研报告提供资料和图纸。

2、基本要求2.1 全面系统地收集各种资料；2.2 编绘要及时，尤其是指导施工的图纸，尽可能做到当天收集到的资料，当天反映到草图上；2.3 要建立综合图件编绘工作制度和检查制度；2.4 综合图件应根据其目的和用途，确定表达的内容及应突出的关键问题。

3、综合地质图件的类别3.1 按图纸性质可分为：地表平面图类、垂直剖面图类、深部平面图类、投影图类、研究图类；3.2 按图纸的用途可分为：矿床综合图件、区域性综合图件；3.3 按表达空间立体情况可分为：截面图、投影图。

4、共同的内容4.1 图名：一般为全名称，与地质报告一致，如图纸多、图名复杂，除区域地质图和矿区地形地质图外，其它图件的图名可略去图名中“××省××市(县)”。

4.2 图号：有二种，一般为顺序号，另一种为按图件性质分类编号，如第四类为剖面图，将其图号按顺序编“4-1、4-2……”。

4.3 图例：凡图上所有地质、工程、物化探异常等有关所有内容(符号、代号、线条等)都要有图例予以说明，不应遗漏。

图例的编排次序(从上至下)一般为：地层(自新至老)、侵入岩(自新至老、自酸性至超基性)、岩相、构造、矿产、探矿工程、重砂、物化探成果等。

4.4 图签：内容包括：单位名称、图名、拟编、审核、制图、技术负责、单位负责、顺序号、图号、比例尺、日期、资料来源。

4.5 基本线条：指控制图纸内容的基线，即：平面图上的经纬线或座标线，垂直剖面图上的铅垂(座标)线及水平(标高)线，投影图上的铅垂线(座标线或剖面线)及水平(标高线)。

任何图纸上基本线条不能少于两组。

4.6 区域范围：包括：矿区范围、探矿权证范围、采矿权证范围、资源储量估算范围等，每种范围都要有组成拐点及其编号。

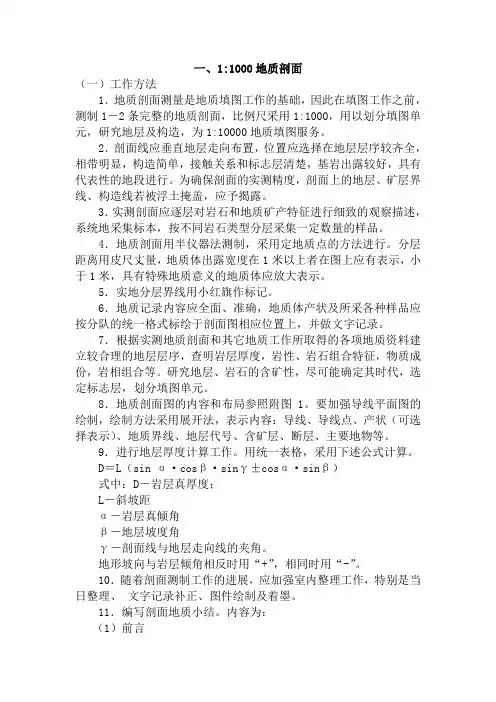

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

11．编写剖面地质小结。

地质填图的标准野外地质填图是整个地质工作中最基础，同时也是最重要的地质工作之一，那么其技术要求、地质填图中的编录要求有哪些呢，请参照如下:一、根据所确定的矿区填图单位，用穿越法、追索法或二者结合的方法填图。

采用地质观察点、观察路线相结合的形式编录。

同时辅以必要的探矿工程揭露，将地质界线等要素填绘在相应的地形图上。

填比例尺为1：25 000及1：10 000（矿区另有更大比例尺地质图）的地质图时，地质观察点及一般地质界线用半仪器法定位，矿层（体）等重要地质界线用仪器法定位；大型沉积矿床的1：10 000地质图及比例尺为1：5000、1：2 000及1：1 000的矿区地质图则均用仪器法定位。

填图所用的地形底图的精度应符合设计要求，比例尺应大于或等于填图的比例尺。

还要防止野外手图及清图的图纸在工作过程中伸缩变形影响精度。

二、地质填图时对原始地质编录的要求1、地质观察点和地质观察路线的原始地质编录可用活页记录表格或野外记录簿记录。

使用自动化制图系统时，可用数据采集代码作记录，路线上的地质现象及表上未包括的项目要作补充文字描述。

编录内容除{实测地质剖面时，要仔细观察各种地质现象，测量各种数据并记录，主要内容是：岩石名称、岩石特征（颜色、风化特征、成分、结构、构造等）；古生物及遗迹化石；蚀变及矿化现象；岩（矿）脉的岩矿石名称、岩性、穿插关系及产状、厚（宽）度；地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向上的变化等。

原则可根据出露情况计算，也可直接测量。

有意义的地质现象要作放大素描和补充描述，或用照片、录像等记录。

}规定的以外，还应包括点号、位置、露头描述、路线上地质情况及地质界线在空间的连接等等。

2、地质图上的界线及断裂必须在野外实地连接，综合各种天然的和人工的露头观察资料，航片、卫片资料，物、化探资料，按实地走向连线，并明确标示实测和推测的界线。

掩盖面积大，仅有零星露头的矿区，要填露头分布图，露头边界用仪器法（矿部分）及半仪器法（非矿部分）定位，实地连接成图；如露头太小，可适当放大填在图上。

地质图的整理和编绘地质图是在对编图区范围内所有各种不同比例尺的地质图进行整理和详细分析的基础上进行。

先要选好地形底图，必要时分幅编制。

在地形底图上除要删掉等高线外，其它在原图上使阅读地质内容产生困难的地物和符号也应进行删节，但须保留原图上的座标网格和经纬度。

其次要拟定统一图例和有关文字代号，以保证编图工作能够顺利的进行。

在进行落图时，应尽量考虑利用最大比例尺和最新编成的图件，因为这些图件，质量是较高的。

如果研究范围内有砂矿或风化壳矿床发育时，要尽可能保留地形等高线及地貌符号，特别是大比例尺图纸。

一、按附表1对于地层划分的要求，对沉积岩、火成岩、变质岩进行尽可能详细的划分。

划分时要考虑到成矿研究的需要。

变质岩尽可能恢复原岩，在原岩基础上，加上代表不同变质作用和变质程度的花纹，特别是大比例尺图纸。

如果不能恢复原岩时，则以色例表示时代，以花纹表示不同变质作用和变质程度；变质岩全面分布地区，除混合岩化及花岗岩化岩石外，可不用花纹。

火山岩应区分不同的时代、不同系列和不同的岩性，分别以颜色、色调深浅及花纹或代号来表示。

二、侵入岩对于中比例尺图纸，一般按酸性，中性、基性、超基性及碱性五类划分，并表示不同时代，在图纸比例尺允许范围内，尽可能划分出不同的相，对大比例尺图纸一般要划分出不同的相，对于岩脉、岩墙及各种单矿物脉，均用相当岩性的粗色线按其走向表示，在图纸比例尺允许的范围内，按实际情况表示。

图纸比例尺不允许时，划分岩墙（脉）组。

很小的单矿物脉，个别出露，没有实际意义时，可以忽略，成群出现时，以特定符号表示，并表示其走向及分布范围。

对于复杂侵入（喷发）岩组图上无法区分成份时，按其两极组份联结起来表示，例如闪长岩至辉岩和角闪岩之间的一套岩组用δ－φ来表示。

三、要用不同图例表示地层的斜交不整合接触（包括地层与侵入岩）及平行不整合接触。

第四系与其下伏地层的不整合接触例外。

四、其他与一般地质图的要求相同岩性柱状图：岩性柱状图是充分反映工作区地层岩性特点，特别是影响该矿区（床）矿化分布的岩石成份、结构、构造、次生变化（包括沉积变化和热液作用）及其他有利于矿液富集的岩性、岩相特点和矿化沿剖面分布的特点的的图纸，其目的是查明该矿区（床）在岩性控矿准则上的特殊性，以便确定在编绘成矿规津图及顶测图时，应重视哪些岩性准则。
