简单电路故障分析

初中科学电路故障类型及原因分析电路故障是指电路在正常使用过程中出现的失效或异常现象。

对于初中科学课程而言，电路故障类型及原因主要集中在以下几个方面：开路、短路、线路故障、电流过大、电流过小等。

下面将对这些故障类型及原因进行具体分析。

1.开路故障：开路故障是指电路中其中一部分或全部的导电路径中断，导致电流不能正常流动。

开路故障的原因可能包括导线接触不良、开关断开、元件损坏等。

例如，当导线断开时，电流无法通过导线流动，电路就出现开路故障。

2.短路故障：短路故障是指电路中两个本不应该直接连接的点之间出现低阻抗路径，导致电流过大。

短路故障的原因可能包括导线接触不良、元件损坏等。

例如，当导线的两个端点短路时，电流会沿着这个低阻抗路径流动，导致电路出现短路故障。

3.线路故障：线路故障是指电路中一些导线之间出现不应该存在的连接或断开，导致电流路径异常。

线路故障的原因可能包括线路接头松动、导线损坏等。

例如，当电路中的导线接头松动或电线老化断开时，电流就无法正常流动，导致电路出现线路故障。

4.电流过大：电流过大是指电路中的电流值超过了元件或电路设计能够承受的范围。

电流过大的原因可能包括电源电压过大、电阻值过小等。

例如，当电源电压超过元件所能承受的范围时，电路中的电流就会过大，可能导致元件烧坏或电路损坏。

5.电流过小：电流过小是指电路中的电流值低于预期的范围。

电流过小的原因可能包括电源电压过小、电阻值过大等。

例如，当电源电压不足以推动电流通过电路时，电路中的电流就会过小，可能使电路无法正常工作。

总之，初中科学课程中电路故障类型及原因主要包括开路、短路、线路故障、电流过大和电流过小等。

了解这些故障类型及原因对于排除电路故障、保证电路正常工作具有重要意义。

常见的电路故障分析1. 引言在日常生活和工作中，电路故障是我们经常会遇到的问题之一。

电路故障会导致设备无法正常工作，给我们的生活和工作带来诸多不便。

因此，了解常见的电路故障及其分析方法对于我们解决问题具有重要意义。

本文将介绍几种常见的电路故障及其分析方法。

2. 电路短路故障电路短路故障是指电路中两个或多个导体之间产生了直接接触的情况。

电路短路故障会导致电流过大，设备损坏甚至引发火灾等严重后果。

2.1 分析方法为了分析电路短路故障，我们可以采取以下步骤：1.关闭电源：在发现电路短路故障后，首先要确保关闭电源，以避免进一步损坏设备和人身安全的问题。

2.检查电路元件：仔细检查电路中的线路和元件，寻找可能的短路点。

可以使用万用表等测试工具进行检测，确认是否有导线之间的直接接触。

3.排除短路点：一旦确定了具体的短路点，我们可以通过排除或更换该点附近的元件来消除短路故障。

2.2 预防措施为了预防电路短路故障的发生，我们可以采取以下措施：•做好电路设计：在进行电路设计时，应合理布置电路线路，避免线路之间的直接接触。

•质量控制：在电路布线和维护过程中，应注意质量控制，确保连接可靠，避免导线松动或连接不良等问题。

•定期检查：定期检查电路线路和元件的连接情况，及时发现并修复潜在的短路故障。

3. 电路开路故障电路开路故障是指电路中某个环节断开或失效的情况。

电路开路故障会导致电流无法正常流动，从而导致设备无法正常工作。

3.1 分析方法下面是分析电路开路故障的一般步骤：1.检查电源：首先，我们需要检查供电是否正常，确保电源没有问题。

2.检查开关：检查电路中的开关，确认是否存在失效的开关导致电路无法闭合。

3.检查连接：仔细检查电路中各个元件的连接，确保连接完好，没有断开的情况。

4.使用测试工具：可以使用万用表等测试工具，对电路的不同部分进行测试，找出故障所在。

3.2 预防措施为了预防电路开路故障的发生，我们可以采取以下措施：•避免过载：在设计电路时，应合理计算电路的负载情况，确保不会因为超过负载而导致电路开路。

初中物理常见电路故障类型及原因分析电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。

下面将介绍一些初中物理常见的电路故障类型及其原因分析。

1.电源故障电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。

电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。

电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。

电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。

2.连接线故障连接线故障通常包括接触不良、接线松动或断开。

接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。

这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。

3.开关故障开关故障是指电路中的开关无法正常切换或控制电路的通断。

开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。

例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。

此外，过载操作、频繁开关也可能导致开关损坏。

4.元件故障电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。

电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。

这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。

5.短路故障短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。

短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。

短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。

电路故障分析范文一、故障现象1.电路无法工作：当电路无法工作时，首先要检查电源是否正常，电源是否通电。

如果电源正常，可以进一步检查电源线路，是否有断路、短路等问题。

如果电源线路正常，那么可能是电路内部的元器件出现了问题。

2.电路工作不稳定：电路工作不稳定可能是因为电路中的一些元器件损坏或参数发生变化导致的。

这时可以通过测量电路中各个元器件的数值来确定是哪个元器件出现了问题。

3.电路有噪声或干扰：电路中出现噪声或干扰可能是因为电路设计不合理，或者电路中的元器件不合适，或者外部环境干扰等原因导致的。

这时可以通过改变电路布局、更换元器件等方法来减小噪声和干扰。

二、故障原因1.元器件损坏：元器件在工作中经常受到电流、电压、温度等因素的影响，容易损坏。

当电路故障时，首先要检查各个元器件的工作状态，看是否有损坏的情况。

如果有损坏的元器件，需要及时更换。

2.连接不良：电路中的连接部分如果接触不良，可能会导致电路故障。

连接部分包括焊接点、插座、接线头等。

通过检查连接部分的焊点是否牢固、插座是否松动、接线头是否松脱等可以确定连接是否良好。

3.设计不合理：电路设计如果不合理，也会导致电路故障。

设计不合理包括元器件选择不当、电路布局不合理、电源噪声滤波不足等。

通过仔细分析电路设计，找出问题所在，可以解决电路故障。

三、解决方法1.检查电源：当电路故障时，首先要检查电源是否正常。

可以使用万用表测量电源的电压和电流是否正常，如果不正常，则需要维修或更换电源。

2.检查连接部分：当电路故障时，要仔细检查连接部分，包括焊接点、插座和接线头等。

可以使用多用途测试仪检测连接部分的接触情况，如果发现连接不良，需要重新焊接或更换连接部件。

3.检查元器件：当电路故障时，要检查各个元器件的工作状态。

可以使用万用表、示波器等仪器对元器件进行测试，如果发现元器件损坏或参数发生变化，需要及时更换。

4.优化设计：当电路故障与设计不合理有关时，可以通过优化设计来解决问题。

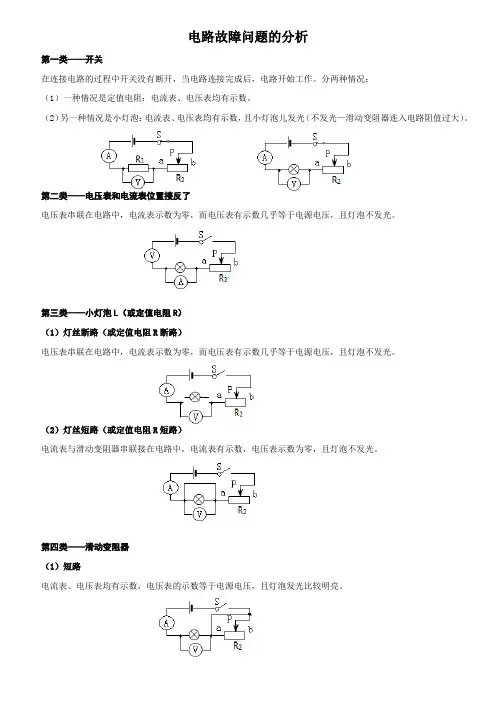

电路故障问题的分析第一类——开关在连接电路的过程中开关没有断开，当电路连接完成后，电路开始工作。

分两种情况：（1）一种情况是定值电阻：电流表、电压表均有示数。

（2）另一种情况是小灯泡：电流表、电压表均有示数，且小灯泡儿发光（不发光—滑动变阻器连入电路阻值过大）。

第二类——电压表和电流表位置接反了电压表串联在电路中，电流表示数为零，而电压表有示数几乎等于电源电压，且灯泡不发光。

第三类——小灯泡L（或定值电阻R）（1）灯丝断路（或定值电阻R断路）电压表串联在电路中，电流表示数为零，而电压表有示数几乎等于电源电压，且灯泡不发光。

（2）灯丝短路（或定值电阻R短路）电流表与滑动变阻器串联接在电路中，电流表有示数，电压表示数为零，且灯泡不发光。

第四类——滑动变阻器（1）短路电流表、电压表均有示数，电压表的示数等于电源电压，且灯泡发光比较明亮。

（2）断路电流表、电压表均示数为零，灯泡不发光。

（3）滑动变阻器接同上两个接线柱电流表、电压表均有示数，灯泡儿比较明亮（亮度不能调节），且电压表有示数等于电源电压。

（4）滑动变阻器接同下两个接线柱电流表、电压表均有示数，有时示数都比较小甚至于指针都不偏转，且灯泡比较暗（亮度不能调节）或者灯泡不发光。

（5）电压表与滑动变阻器并联当滑动变阻器接入电路中的电阻变小时，电流表的示数变大，而电压表的示数变小，灯泡儿变亮。

当滑动变阻器接入电路中的电阻变大时，电流表的示数变小，而电压表的示数变大，灯泡儿变暗。

注：与括号5进行对比——电压表与小灯泡并联（或定值电阻）电流表、滑动变阻器串联的电路中，当滑动变阻器接入电路中的电阻变小时，总电阻变小，根据欧姆定律可知，电流表示数变大，同时电压表示数也变大且小灯泡儿变亮。

反之滑动变阻器接入电路中的电阻变大时，总电阻变大，根据欧姆定律可知，电流表的示数变小，同时电压表的示数也变小且灯泡变暗。

总结前面的故障——电压表和电流表的示数（1）电压表和电流表位置接反：电流表示数为零，电压表有示数几乎等于电源电压。

电路故障分析一：故障原因及现象1、灯泡短路原因：接线柱碰线现象：灯泡不亮断路原因：接线柱接触不良，灯丝烧坏（断）现象：灯泡不亮2、电压表短路原因：接线柱碰线现象：电压表无示数断路原因：接线柱接触不良或损坏现象：电压表无示数与用电器串联原因：与电压表并联的用电器断路现象：电压表示数几乎等于电源电压电路电流几乎为0不能使用电器正常工作3、电流表短路原因：接线柱碰线现象：电流表示数为0断路原因：接线柱接触不良，或电流表已烧坏现象：电流表无示数4、滑动变阻器短路原因：接线柱错接“一上，一上”闭合开关前没有调节滑片p位于“阻值最小处”现象：起不到保护作用，电路电流很大断路原因：接线柱接触不良或烧坏现象：整个电路被断开接法错误，连入电阻最大并不改变原因：接“一下，一下”现象：阻值不变，较大5、开关短路：不存在，相当于开关闭合断路：相当于开关断开二、电路故障练习题1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。

2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。

3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。

4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。

5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。

电路故障分析技巧电路故障分析方法，是电学基础知识的应用，这类问题历来都是中高考的重点题目，那我们应该怎样进行电路故障分析呢？电路故障一般分为两大类，短路和断路，但实际问题中，我们还需要根据具体故障现象具体分析。

一、短路。

判断短路很简单，首先，电路中有电流，其次，如果是串联电路，那么被短路的用电器不工作，其他用电器正常工作；如果是并联电路，电路中的用电器都不工作。

二、要找出短路的位置，有两种不错的方法。

第一种，用电压表并联在各个部分，如果电压表示数为零，说明该处短路。

这里需要注意，导线之间的电压为零，说明导线是正常的。

三、第二种判断短路的方法就是小灯泡检测法。

把小灯泡并联在各个部分，如果小灯泡不发光，说明该处用电器短路。

这里也要注意，接到导线部分的小灯泡不发光说明导线是正常的，因为此时小灯泡是短路的。

四、断路。

电路中没有电流，串联电路中所有用电器都不能正常工作；并联电路中，如果干路发生断路，所有用电器不工作，如果某支路用电器不工作，说明该支路发生断路。

五、找出断路的位置，可以使用以下四种方法。

第一种，电流表检测法。

把电流表并联到各个部分，如果电流表有读数，其他部分也可以正常工作，说明与电流表并联的部分发生了断路。

六、第二种方法是电压表检测法。

把电压表并联到各个部分，如果电压表的示数与电源电压相等，说明该并联部分发生断路。

因为此时，电压表等于串联在了电路中，示数变大。

七、第三种方法是导线检测法。

这是最简单的方法。

把一段导线与各部分两个接线柱之间并联，如果用电器都开始正常工作，说明该部分出现断路。

八、第四种方法是小灯泡检测法。

把小灯泡并联在各个部分，如果小灯泡发光并且其他部分开始正常工作，说明该处发生断路。

初中物理电路故障分析初中物理电路故障分析一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。

会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

（一般不会造成较大的破坏。

）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。

可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。

就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。

若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。

若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。

（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
