公路工程竣工图编制要点

EXCHANGE交流712014年第6期如何编制公路工程档案竣工图□廖为民【摘　要】高速公路建设在我国正处于高峰期，公路工程竣工档案的编制也日益重要，尤其是竣工图的编制，本文即对竣工图的编制作了相关论述。

【关键词】公路工程档案竣工图编制三、竣工图内在质量的要求（一）对施工中设计文件的更改及质量事故处理，包括文字、数字、图形的改变，必须在竣工图上反映，并在右下角标注变更依据。

（二）竣工图的签字手续要完备，各有关责任人要在竣工图章上签字确认，以示对竣工图的质量负责。

所有竣工图均应加盖红色不褪色印泥竣工图章。

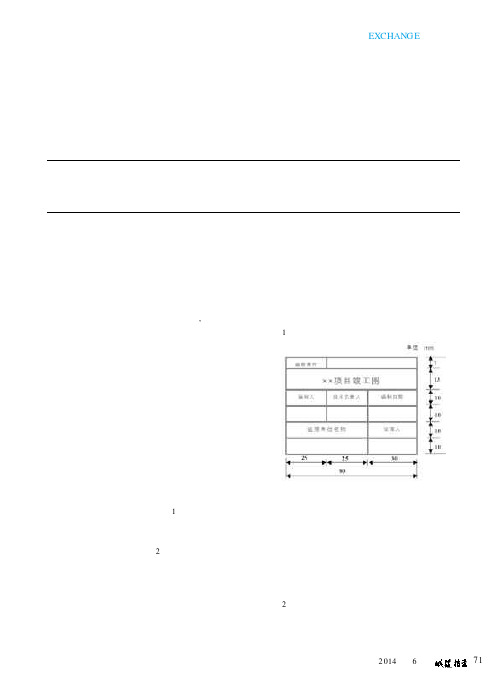

1、竣工图章的样式：一、竣工图的概念和作用竣工图是在竣工时，由施工单位按照施工实际情况画出的图纸，因为在施工过程中难免有修改，为了使用者能比较清晰地了解工程的实际情况，国家规定在工程竣工时施工单位必须提交竣工图。

竣工图不同于设计图，它最能真实、准确、系统地反映工程实体。

竣工图在公路建设项目档案中只占很小的比例,一般不超过５％，是人们管理工程设施的依据和凭证，是进行技术交流的重要信息，其直接关系到各单位的切身利益，是工程竣工结算的一个重要依据。

竣工图能够反映工程最终状况，并加盖竣工图章，签字手续完善的图纸。

竣工图的制作时间基本上和工程建设同步。

竣工图的制作依据是设计图纸（含设计图纸的电子文档）、变更设计文件。

二、竣工图的编制范围与内容（一）原设计图纸的数据信息。

施工图是编制竣工图的基础，每一张施工图都应编制一张相应的竣工图。

（二）在施工过程中发生变更的数据。

设计变更文件是编制竣工图的依据，它是所有引起原设计施工图变更的图纸，文件等的总称。

其中：1、设计单位提供的设计变更文件有：设计变更单；补充设计图；修改设计图、技术交底图纸会审会议纪要；各种技术会议记录、其他涉及设计变更的文件等。

2、施工单位提供的设计变更文件有：隐蔽工程验收单；技术核定单；材料代用单；工作联系单；其他涉及设计变更文件等。

（三）增加的施工项目应在补充新的施工图后绘制竣工图。

竣工图编制细则S307线京台高速蚌埠西出入口至蒙城界段一级公路改建工程竣工图编制管理细则一、竣工图编制要求1、竣工图由施工单位负责编制，编制完成的竣工图应由编制单位逐张加盖竣工图章并签署，经监理工程师审核签字认可；如建设单位指定由设计单位编制或施工单位委托设计单位编制的，施工单位和监理单位须负责审核签字认可。

2、竣工图应能全面、准确、清晰、规范、修改到位，真实地反映项目竣工时的实际情况。

竣工图编制说明应能充分体现已经完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用新技术新工艺新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

3、施工图施工没有变动的，由竣工图编制单位按照《芜湖长江公路二桥项目文件收集、立卷、归档实施细则》要求更换竣工图框，竣工图框格式见附件1，并将文字说明按照完工后的实际情况进行标注，竣工图框中的图号按照设计图号将“S ”修改为“J ”。

4、凡是出现变更的，必须按照变更后的图纸重新出竣工图，重绘竣工图纸在原施工图号前加“J ”字，对局部出现变更的，应对修改处用红色线条和字体进行区分，若是变更新增图纸，则直接用新增图纸上的图号作为竣工图图号，竣工图名称中需加入“变更新增”字样。

凡出现变更的竣工图，必须在竣工图注释中注明更改依据文件的名称、主要变更数量、编号、日期、条款号等，如设计变更通知单、洽商记录、工程变更令等的文件编号；对新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更；凡是出现变更的，本册竣工图说明后需附上设计变更文件与竣工图档号对照一览表，样式见附件2。

5、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

6、竣工图应根据施工图分册方法进行分册，其中设计说明、设计表等不涉及到竣工时实际内容的，可不编制到竣工图中。

高速公路竣工图编制说明1 竣工图的编制要求1.1 竣工图由施工单位负责编制。

1.2 竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

1.3 按施工图施工没有变更的，由竣工图编制单位在施工图(必须是新图)上加盖并签署竣工图章，竣工图章(竣工图章由项目办统一刻制)。

1.4 一般性图纸变更及符合杠改要求的变更，可在原图(必须是新图)上更改，加盖并签署竣工图章，并标注变更通知或其它变更批准文件编号。

1.5 涉及结构形式、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图。

1.6 重新绘制竣工图应采用计算机出新图，使用统一的竣工图框，竣工图框见附图。

图框内容需由相关人员逐张签字，不需要加盖竣工图章。

1.7 各竣工图编制单位应编制竣工图说明，与相应的竣工图一起组卷。

竣工图说明包括工程概况、主要工程数量，技术经济指标;施工中执行原设计的情况和设计变更情况，质量评定情况，采用新材料、新工艺情况以及竣工图编制情况等。

1.8 标准图、通用图可不编入竣工图中，但应在竣工图说明中加以说明。

1.9 竣工图的组卷1.9.1 路基工程路线平面、纵面竣工图以合同段为单位组卷，一卷或数卷;路基工程竣工图以合同段为单位组卷，一卷或数卷，包含软基处理、土石方、排水、防护、砌筑、小桥、取土坑、工程地质纵断面图等; 涵洞竣工图以合同段为单位组卷，一卷或数卷;通道竣工图以合同段为单位组卷，一卷或数卷;大、中桥、分离式立交(含支线上跨或支线下穿)、互通主线桥竣工图以桥为单位组卷，一卷或数卷，不得几座桥梁组成一卷; 互通立交或枢纽(匝道、匝道桥)以每个互通立交或枢纽为单位组卷，一卷或数卷;隧道以座为单位组卷，一卷或数卷。

1.9.2 路面、绿化、房建、交通工程及其他附属工程以合同段为单位组卷，一卷或数卷;1.9.3 线外工程以合同段为单位组卷，一卷或数卷;2 竣工图的更改方法及竣工图章的使用2.1 文字、数字、线条更改一般是杠改;局部图形更改可以圈出更改部位，在原图空白处重新绘制。

公路工程竣工图的编制指南一、竣工图编制要求1、时间要求：为确保竣工图编制的质量，在施工过程中必须将变更资料、变更图纸以及其它相关记录收集齐全；2、在质量要求：竣工图必须符合实际，反映工程竣工的最终状况；（1）新增了施工容应适当补充新的施工图；（2）没有施工图，但实际进行施工且已竣工的工程必须编制竣工图；（3）对施工质量事故处理及设计文件的更改、包括文字，数字、图形的改变，必须在竣工图上有所反映；（4）被取消的施工图，不应编制竣工图，但必须将取消的依据反映在竣工图说明中；竣工图的签字手续要完备，各有关责任人（编制人、审核人、技术负责人、监理人）要在竣工图上签字，如有责任人以盖章代替签字的，应附有关责任的书面说明。

3、外观质量要求：竣工图必须是新蓝图，图纸质量的规格统一，图面整洁、字迹线条清晰、耐久、标注位置合理。

二、竣工图编制方式（一）凡按设计图施工没有变动的。

施工单位可以在原施工图上加盖“竣工图章”（式样见图2）（必须是新图，竣工图章应使用不褪色的红印泥）代替描制竣工图，并经有关责任人签认后作为竣工图，图号为原图号后加“竣”字，盖竣工图章的部位在蓝图的右下角的设计图标上方或是靠近图标不压盖图形、文字的地方；（二）凡在施工过程中，对原设计做一般性设计变更的，可不重新绘制，在原施工图上直接修改作为竣工图。

并注明变更依据。

如变更设计通知单、洽商会议记录等文件编号，加盖“竣工图章”，图号为原图号后加“变”字；凡是图形、标高没有变化，但工程数量与原设计工程数量不同的。

需列出竣工工程数量，保留原数量表。

各责任人签认后，作为竣工图；（三）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过10％的，应重新绘制竣工图。

重绘图按原图编号，图号为原图号后加“变”字，在新图图标注明“竣工阶段”加盖并签署竣工图章。

（四）施工图被取消的，包括设计变更取消或现场没施工的不需编制竣工图，但应在原图中注明“取消”并将原图作废，在竣工图目录上保留原图名称注明“取消”。

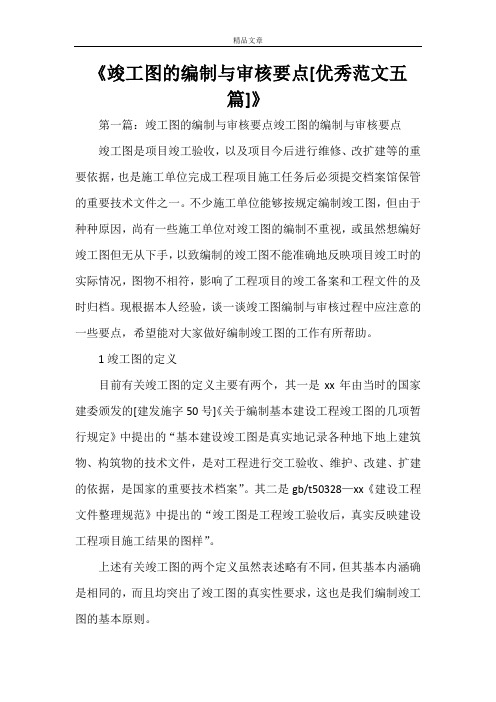

《竣工图的编制与审核要点[优秀范文五篇]》第一篇：竣工图的编制与审核要点竣工图的编制与审核要点竣工图是项目竣工验收，以及项目今后进行维修、改扩建等的重要依据，也是施工单位完成工程项目施工任务后必须提交档案馆保管的重要技术文件之一。

不少施工单位能够按规定编制竣工图，但由于种种原因，尚有一些施工单位对竣工图的编制不重视，或虽然想编好竣工图但无从下手，以致编制的竣工图不能准确地反映项目竣工时的实际情况，图物不相符，影响了工程项目的竣工备案和工程文件的及时归档。

现根据本人经验，谈一谈竣工图编制与审核过程中应注意的一些要点，希望能对大家做好编制竣工图的工作有所帮助。

1竣工图的定义目前有关竣工图的定义主要有两个，其一是xx年由当时的国家建委颁发的[建发施字50号]《关于编制基本建设工程竣工图的几项暂行规定》中提出的“基本建设竣工图是真实地记录各种地下地上建筑物、构筑物的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案”。

其二是gb/t50328—xx《建设工程文件整理规范》中提出的“竣工图是工程竣工验收后，真实反映建设工程项目施工结果的图样”。

上述有关竣工图的两个定义虽然表述略有不同，但其基本内涵确是相同的，而且均突出了竣工图的真实性要求，这也是我们编制竣工图的基本原则。

2竣工图的编制时间一些施工单位对竣工图的编制时间容易“望文生义”，认为竣工图是在工程竣工后编制，其实这是一种非常错误的认识。

由于工程建设周期一般较长，竣工后再编制竣工图，原始记录不易收集齐全，许多问题要靠回忆进行整理，往往因为当事人记不清楚，再加上施工单位的人员经常变动，容易出现责任不清或互相扯皮现象，都会对竣工后编制的竣工图质量有直接影响，造成编制的竣工图不准确。

根据gb/t50328—xx《建设工程文件归档整理规范》条文说明第4.2.2条规定竣工图的编制应按原国家建委xx年[建发施字50号]《关于编制基本建设竣工图的几项暂行规定》执行。

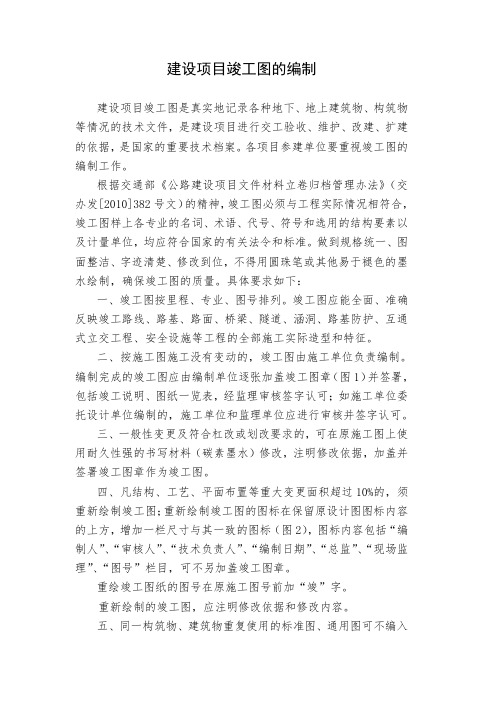

建设项目竣工图的编制建设项目竣工图是真实地记录各种地下、地上建筑物、构筑物等情况的技术文件，是建设项目进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

各项目参建单位要重视竣工图的编制工作。

根据交通部《公路建设项目文件材料立卷归档管理办法》（交办发[2010]382号文）的精神，竣工图必须与工程实际情况相符合，竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和标准。

做到规格统一、图面整洁、字迹清楚、修改到位，不得用圆珠笔或其他易于褪色的墨水绘制，确保竣工图的质量。

具体要求如下：一、竣工图按里程、专业、图号排列。

竣工图应能全面、准确反映竣工路线、路基、路面、桥梁、隧道、涵洞、路基防护、互通式立交工程、安全设施等工程的全部施工实际造型和特征。

二、按施工图施工没有变动的，竣工图由施工单位负责编制。

编制完成的竣工图应由编制单位逐张加盖竣工图章（图1）并签署，包括竣工说明、图纸一览表，经监理审核签字认可；如施工单位委托设计单位编制的，施工单位和监理单位应进行审核并签字认可。

三、一般性变更及符合杠改或划改要求的，可在原施工图上使用耐久性强的书写材料（碳素墨水）修改，注明修改依据，加盖并签署竣工图章作为竣工图。

四、凡结构、工艺、平面布置等重大变更面积超过10%的，须重新绘制竣工图；重新绘制竣工图的图标在保留原设计图图标内容的上方，增加一栏尺寸与其一致的图标（图2），图标内容包括“编制人”、“审核人”、“技术负责人”、“编制日期”、“总监”、“现场监理”、“图号”栏目，可不另加盖竣工图章。

重绘竣工图纸的图号在原施工图号前加“竣”字。

重新绘制的竣工图，应注明修改依据和修改内容。

五、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出施工图图号，指明该图所在位置并在编制说明中注明。

六、竣工图章应使用红色印泥，盖在标题栏附近空白处。

竣工图章内容、尺寸如图1所示。

工程竣工图编制要点工程竣工图是工程建设全过程的图文记录，是工程验收、维护、改建、扩建的重要依据。

编制竣工图应遵循国家有关法规、标准和规定，确保图形准确、文字清晰、资料完整。

以下是编制工程竣工图的一些关键要点。

1. 竣工图的编制依据- 设计文件: 包括施工图纸、设计变更记录、设计说明书等。

- 施工记录: 包含施工日志、施工签证单、隐蔽工程记录等。

- 验收资料: 如验收报告、质量评定记录、材料试验报告等。

- 相关法规: 国家和地方的建设规范、标准图集、技术规定等。

2. 竣工图的编制要求- 准确性: 图纸应真实反映工程实际状况，尺寸、位置、高程等数据准确无误。

- 完整性: 图纸应包括所有施工内容，不得遗漏重要部位和构件。

- 清晰度: 图纸线条、符号、文字应清晰可辨，墨色均匀。

- 规范性: 应遵循国家制图标准，使用规范的图例、符号。

- 一致性: 图纸中的各种技术说明、数据应与相关文件保持一致。

3. 竣工图的编制内容- 图纸: 包括总图、平面图、立面图、剖面图、细部图等。

- 说明: 包括工程概况、施工方法、材料设备、质量标准等。

- 记录: 包括设计变更记录、施工签证单、验收记录等。

- 资料: 包括材料合格证、试验报告、安装日志等。

4. 竣工图的编制程序- 收集资料: 汇总设计、施工、验收等各阶段资料。

- 整理归档: 分类整理资料，确保顺序清晰、易于查阅。

- 编制图纸: 根据资料绘制图纸，确保图形与实际相符。

- 审核校对: 组织专业人员对竣工图进行审核，确保编制质量。

- 打印装订: 竣工图应采用耐久性好的材料打印，并进行规范装订。

5. 竣工图的管理- 归档: 竣工图应按照国家和地方的相关规定进行归档，便于长期保存和检索。

- 移交: 竣工图应一式多份，分别移交建设、使用、管理等单位。

- 保密: 涉及国家安全、企业商业秘密的竣工图，应按照相关法律法规进行保密管理。

6. 竣工图编制的注意事项- 时效性: 竣工图编制应在工程竣工验收合格后尽快完成。

高速公路建设项目竣工图编制办法为统一规范高速公路宿州段建设项目竣工图的编制工作，现将竣工图的编制与归档的办法与要求下发给单位。

一、名词解释竣工图：是指项目竣工后按照工程实际情况所绘制的图纸。

二、竣工图编制的职责竣工图由施工单位负责编制，监理单位负责审核。

三、竣工图的质量要求1、竣工图应能全面、准确反映工程竣工时路线、路基、路面、桥梁、隧道、立交、交通安全设施、房建、绿化、收费系统、监控系统、通讯系统等工程的全部施工实际造型和特征。

2、图样：尺寸标注数字字高为2.5mm（特殊情况可放宽至3 mm），图名字高为4 mm，“竣工图说明”标题字高为4 mm，“竣工图说明”的内容字高为3.5 mm。

图框下侧高度为15 mm，建设单位名称和竣工图名字高为6.5 mm（排版用两行的，字高为4 mm），其它图框各栏字高为4 mm。

图框外边距左侧为30 mm，图框外边距上、下、右各侧均为10 mm。

图纸一般采用A3纸规格，大于A3纸规格的应按420mm×297mm折叠。

3、竣工图所有文字均采用宋体，宽高比一般取0.65，特殊情况可用0.5。

竣工图名后缀格式均为“××竣工图”。

大、中桥梁的竣工图名应与原设计一致，有变化的应填写变更后的中心桩号。

4、各种类型的竣工图比例与设计图对应，图、表、竣工图说明排版位臵应兼顾美观与协调，竣工图说明用A3纸编制，放在竣工图前面。

一般构造物应绘制结构立面图、侧面图（或剖面图）和平面图。

平面上征地（含零星征地）边界线及地物等应与竣工后实际相符合。

5、施工图没有变动的，由竣工图编制单位在原施工图上直接加盖并签署竣工图章作为竣工图，不需重新绘制。

（有3个要签字）施工技术负责人填施工总工。

6、一般性图纸变更及符合杠改要求（图纸变更面积不超过35%）的变更，可在原图上杠改，加盖并签署竣工图章，并标注相应的变更通知或其他变更文件编号，不需重新绘制。

文字、数字、线条更改用杠改，在旁边填写变更后的内容；局部图形更改可圈出更改部位，在原图空白处重新绘制；图上各种变更的引出线应与图框平行，并不得相互交叉、不得遮盖其他线条；有关施工技术要求或材料明细表等有文字更改的，应在变更处进行杠改；新增加的文字说明，应在其涉及的竣工图上作相应的添加。

高速公路工程竣工图编制要求
高速公路工程竣工图编制要求
一、竣工图应能全面、准确反映竣工路线、路基、路面、桥梁、隧道、涵洞、防护、互通式立交工程、安全设施等的全部施工实际造型和特征。

二、施工图没有变动的，由竣工图编制单位在施工图上加盖竣工图章作为竣工图；凡有一般性图纸变更及符合杠改或划改要求变更的，可在原图上修改，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图并加盖竣工图章。

四、重复使用的标准图、通用图，可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明。

五、竣工图均按A3号纸（420×297mm）大小装订，对某些大的或结构复杂的结构物图纸，应先绘制A1号图纸，然后再缩小到A3图纸上。

六、竣工图、表的编号办法，参照原设计图纸，按实际竣工图纸的数量重新编图号和页码。

七、竣工图所用图例和图幅应与原设计图一致。

八、竣工图应逐张加盖竣工图章，竣工图章内容包括：×××工程竣工图，施工单位名称、编制人、审核人、技术负责人和编制日期，图章规格尺寸为70×50mm。

竣工图章用红色印泥盖在竣工图右下方，竣工图标之上空白处。

九、竣工图表中的字体。

总目录、总说明采用3号长仿宋字体；Ａ3图附注中说明文字采用4号长仿宋字体，标题栏用3号长仿宋字体。

各种字体均采用激光打印机打印。

十、竣工图章式样
