公路工程竣工图表编制说明

公路工程竣工资料编制方法目录第一章竣工资料的编制说明 (3)第一节编制目的、依据及基本要求 (3)第二节案卷盒的格式和填写 (3)第三节卷内目录和卷内备考表 (7)第四节竣工图的编制要求 (8)第五节组卷文件材料的整理和装订 (11)第六节文件档案资料的保管和移交 (15)第七节附则 (15)第二章竣工文件编制具体内容及要求 (17)第一节本工程竣工文件共分五卷，由各单位编制 (17)第二节竣工文件编制具体内容 (17)附件1：案卷盒封面示例 .................................. ・31附件2：案卷盒脊示例 .................................... ・32附件3：卷内目录示例 .................................... ・34附件4：卷内备考表示例 .................................. ・35附件5：文件材料封面示例 ................................ ・36附件6：件内目录示例 .................................... ・37附件7：竣工图封面式样示例 .............................. ・38附件8：竣工图标题栏示例 ............................... ・39附件9：竣工文件编制具体分工及五、六级类目代号表 ....... ・40附件10：公路建设项目文件材料归档范围和保管期限表 (43)第一章竣工资料的编制说明第一节编制目的、依据及基本要求为了使工程项目的竣工资料整理能够标准统一、完整规范，满足竣工档案资料检索、整理归档、工程完工、资料编制整理基本结束的要求，根据国家档案管理有关规定的要求，特制定本编制办法。

竣工资料编制的基本要求：一、公路工程档案属科学技术档案，案内所反映问题的文件材料必须齐全、完整、准确。

路基竣工编制说明一、竣工图变更说明1、路基大体无设计更改。

2、横断面调整工程数量重新绘图编制。

3、鱼塘及河道清淤数量变更重新绘图编制。

4、软基处理变更数量增减重新绘图编制。

5、平面交叉及改路变更重新绘图编制。

二、主体概况本次项目起点位于环太湖公路长兜港东侧，与环太湖T形交叉，起点桩号K0+000。

路线往南经尚沙港、油车桥、郎中港至长板桥。

并于长板桥附近设置度假区连接线（2.88Km）本项目主线及申苏浙皖高速连接线。

路线利用申苏浙皖长兜港大桥现状桥孔下穿申苏浙皖高速（K2+300）后，经丁家港、元西滩、木家漾、与三环北路（K5+180）平交。

本合同段为湖州南太湖产业集聚区吴兴杨渎桥至南浔菱湖公路及配套工程第1标段，起讫桩号为K0+000-K3+120，路线长度3.120Km，正常路段路基宽度为：50米，其中下穿高速路段路基宽度为：47.1米，主要工程内容为路基、桥涵、排水、交叉工程等。

三、路基3.1 路基施工原则按国家、部颁规范，根据《公路勘察设计典型示范工程咨询示范要点》、路基与环保及在公路建设中实行最严格的耕地保护制度的具体措施，路基工程坚持“不破坏就是最大的保护”的原则，因地制宜、就地取材、以防为主、防治结合、安全经济、造型美观、顺应自然、与环境景观协调的原则，采取有效的防治路基病害和保证路基的稳定。

3.2 路基横断面布置3.2.1 路基宽度正常路段路基宽度为：50m。

50m整幅路基：中央分隔带8.5m，路缘带2×0.5m，行车道2×(3×3.75)m，非机动车道2×5.0m，人行道2×4.0m。

路基标准横断面K2+130-K2+530段下穿申苏浙皖高速，路基宽度为：47.1m。

47.1m整幅路基：中央分隔带4m，路缘带2×（0.5+0.75）m，行车道2×(3×3.75)m，盖板边沟2×0.55m，防撞护栏2×0.5m，非机动车道2×5.0m，人行道2×3.0m。

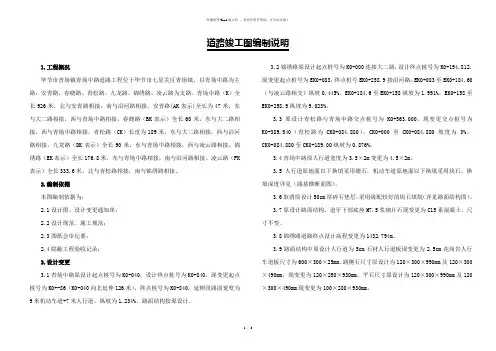

道路竣工图编制说明1.工程概况毕节市青场镇青场中路道路工程位于毕节市七星关区青场镇，以青场中路为主路，安青路、春晓路、青松路、九龙路、锦绣路、凌云路为支路。

青场中路（K）全长926米，北与安青路相接，南与沿河路相接。

安青路(AK表示)全长为47米，东与大二路相接，西与青场中路相接。

春晓路（BK表示）全长60米，东与大二路相接，西与青场中路相接。

青松路（CK）长度为189米，东与大二路相接，西与沿河路相接。

九龙路（DK表示）全长90米，东与青场中路相接，西与凌云路相接。

锦绣路（EK表示）全长176.8米，东与青场中路相接，南与沿河路相接。

凌云路（FK 表示）全长333.6米，北与青松路相接，南与锦绣路相接。

2.编制依据本图编制依据为：2.1设计图、设计变更通知单；2.2设计规范、施工规范；2.3图纸会审纪要；2.4隐蔽工程验收记录；3.设计变更3.1青场中路原设计起点桩号为K0+040，设计终点桩号为K0+840，现变更起点桩号为K0+-86（K0+040向北延伸126米），终点桩号为K0+840。

延伸段路面宽度为9米机动车道+7米人行道，纵坡为1.234%，路面结构按原设计。

3.2锦绣路原设计起点桩号为K0+000连接大二路，设计终点桩号为K0+194.812，现变更起点桩号为EK0+083，终点桩号EK0+258.9接沿河路。

EK0+083至EK0+184.60（与凌云路相交）纵坡0.445%、EK0+184.6至EK0+158纵坡为1.991%，EK0+158至EK0+258.9纵坡为9.023%。

3.3原设计青松路与青场中路交点桩号为K0+563.000，现变更交点桩号为K0+389.540（青松路为CK0+084.880），CK0+000至CK0+084.880坡度为3%，CK0+084.880至CK0+189.00纵坡为0.876%。

3.4青场中路原人行道宽度为3.5×2m变更为4.5×2m。

省道303线映秀至卧龙公路恢复重建工程YW3合同段竣工图文件编制说明严格工序控制，以确保施工质量；雨季施工和冬季施工时加强施工措施，分别按雨季和冬季施工要工程概况一、求施工，以加快工程进度，确保工程按时优质完成。

岩质边坡的开挖采用光面爆破技术，半山洞及线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分，是四川九寨黄龙、省道303危岩的清除采用人工方法，避免爆破对岩体过大的扰动，造成新的地质病害；对坡面危岩首先采取大草原、四姑娘山构成的“黄金旅游环线”的重要路段，是通往卧龙大熊猫自然保护区及“东方圣人工等方法进行清除，以保证后期下方作业面的施工安全和运营安全。

线的一段，也是川西北小金、丹巴等县与省会成都最便捷的S303山”四姑娘山的唯一道路，是省道（2）路基防护及排水工程通道。

全线路基防护及排水工程，采用人工砌筑的砌石圬工，在工程技术人员的指导下，可充分发挥民工工匠的作用。

由于块片石材料可就近采取，全线可遍地开花，同时砌筑。

预制件K17+800处预本项目起于阿坝州汶川县映秀镇，经耿达，止于卧龙，向西延伸穿越巴朗山，可至四姑娘山和制场地统一预制，方便管理，确保预制质量。

对于现浇砼挡土墙、主动防护网等防护工程必须由专公里，4.075全长5.55公里，其中路基工程，千碉之国丹巴。

YW3合同段起于K12+450止于K18+000。

业施工队伍承担施工。

1.475公里。

紫荆隧道工程沿线临河挡墙较多，为减小施工难度，加快施工进度，全段临河挡墙均在枯水期集中力量抓紧完成洪水位以下的工作，包括挡墙基础、墙身圬工，墙趾片（漂）石回填，防冲刷镀锌钢丝网墙制编制依据二、作等。

合同段施工设计图YW31（）省道303线映秀至卧龙公路恢复重建工程（3）涵洞工程（2）工程变更全段涵洞工程根据不同结构形式及部位，分别采用机械、机械与人工相结合或人工施工的方案。

3（）隐蔽工程验收记录，以及材料代换等签证记录4道，盖板采用现浇法施工。

高速公路竣工图编制说明1 竣工图的编制要求1.1 竣工图由施工单位负责编制。

1.2 竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

1.3 按施工图施工没有变更的，由竣工图编制单位在施工图(必须是新图)上加盖并签署竣工图章，竣工图章(竣工图章由项目办统一刻制)。

1.4 一般性图纸变更及符合杠改要求的变更，可在原图(必须是新图)上更改，加盖并签署竣工图章，并标注变更通知或其它变更批准文件编号。

1.5 涉及结构形式、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图。

1.6 重新绘制竣工图应采用计算机出新图，使用统一的竣工图框，竣工图框见附图。

图框内容需由相关人员逐张签字，不需要加盖竣工图章。

1.7 各竣工图编制单位应编制竣工图说明，与相应的竣工图一起组卷。

竣工图说明包括工程概况、主要工程数量，技术经济指标;施工中执行原设计的情况和设计变更情况，质量评定情况，采用新材料、新工艺情况以及竣工图编制情况等。

1.8 标准图、通用图可不编入竣工图中，但应在竣工图说明中加以说明。

1.9 竣工图的组卷1.9.1 路基工程路线平面、纵面竣工图以合同段为单位组卷，一卷或数卷;路基工程竣工图以合同段为单位组卷，一卷或数卷，包含软基处理、土石方、排水、防护、砌筑、小桥、取土坑、工程地质纵断面图等; 涵洞竣工图以合同段为单位组卷，一卷或数卷;通道竣工图以合同段为单位组卷，一卷或数卷;大、中桥、分离式立交(含支线上跨或支线下穿)、互通主线桥竣工图以桥为单位组卷，一卷或数卷，不得几座桥梁组成一卷; 互通立交或枢纽(匝道、匝道桥)以每个互通立交或枢纽为单位组卷，一卷或数卷;隧道以座为单位组卷，一卷或数卷。

1.9.2 路面、绿化、房建、交通工程及其他附属工程以合同段为单位组卷，一卷或数卷;1.9.3 线外工程以合同段为单位组卷，一卷或数卷;2 竣工图的更改方法及竣工图章的使用2.1 文字、数字、线条更改一般是杠改;局部图形更改可以圈出更改部位，在原图空白处重新绘制。

省道303线映秀至卧龙公路恢复重建工程ＹW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分，是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道Ｓ303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达，止于卧龙，向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW３合同段起于K12＋4５0,止于K18+000．全长5。

55公里,其中路基工程4。

07５公里，紫荆隧道工程１。

４７5公里.二、编制依据(1）省道３03线映秀至卧龙公路恢复重建工程YＷ3合同段施工设计图（2)工程变更(3)隐蔽工程验收记录，以及材料代换等签证记录（４)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等，以机械创造多个作业面同时展开施工，确保全段按时完工,及时发挥效益。

各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。

做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合，使之有条不紊。

（１）路基土石方工程路基土石方工程以机械为主辅以人工施工，挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。

填方路段以装载机械或推土机伴以平地机找平，碾压密实，施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。

高填路堤、斜坡路堤施工严格按施工技术规范要求执行，分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量；雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工，以加快工程进度，确保工程按时优质完成。

岩质边坡的开挖采用光面爆破技术，半山洞及危岩的清除采用人工方法，避免爆破对岩体过大的扰动,造成新的地质病害；对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。

至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。

本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。

四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。

(2) 我单位与业主公司签订的合同文件、补充协议。

(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。

(4) 设计变更、补充设计图及相关会议纪要。

五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围，清表深度为20~30厘米。

路基用地围的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。

防止干枯后引起火灾；用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除，并将路基用地围的坑穴按坟坑处理方案处理合格。

(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。

(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。

3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段进行加密断面，标明桩号。

竣工图编制说明一、竣工图内容基本建设工程竣工图分建筑竣工图、结构竣工图、给排水竣工图、电气安装竣工图等内容。

二、竣工图的基本要求1、编制竣工图的人员、时间应由施工单位的工程施工技术人员承担，不能由他人代编；应在施工过程中跟随工程进度及时进行编制。

2、图纸更改和重新绘制竣工图的要求(1) 当工程更改不大时（一般性变更），可用绘图墨水直接在原“施工图”（必须是蓝图）上修改至与实际情况相符，并在修改部分加盖“修改章”注明修改依据，然后加盖“竣工图”章，经有关责任人审查、签字。

(2) 当工程更改较大时，在原施工图上修改已不能表现竣工实际情况，则必须重新绘制竣工图，并写好图标。

(3)在原施工图上修改，一律采用“×”改和“/”改的方法(4)如工程完全按图施工，则可直接在原施工图（新图）右下角或空白处加盖“竣工图”章，经有关责任人审查签字后作为竣工图。

开县新县城规划区范围内的所有建设工程，均要求重新绘制竣工图。

*3、质量要求(1)竣工图的图形和有关文字说明必须准确清楚，反映现场变更实际，做到图物、文字一致，没有错误遗漏和含混不清的地方。

(2)竣工图做到指示明确，整齐美观，便于查阅。

图纸上的更改，只能杠改或叉改，不能刮改，不能字改字，保证图面整洁。

(3)每一张竣工图都必须由施工单位加盖“竣工图”章，图章内的字签完，图纸名称填正确。

(4)编制竣工图必须用碳素墨水书写和绘制，不得用圆珠笔等易褪色的墨水绘制。

(5)用施工蓝图改制竣工图时，必须使用新蓝图。

(6)竣工图应以4号图纸基本幅面的尺寸（297mm×210mm）为准，竣工图的保存要求采用不装订形式为宜。

4、制竣工图常用几种标注符号杠改线：用于杠改图形尺寸和文字说明。

采用单线直杠：“————”叉线：用于划掉图形和图线采用单叉线“×”引出标注线，用于图形的注记说明。

注记说明40mm15mm更改部位 更改部位附图一： “修改章”式 样40mm附图二： 竣 工 图 章10015 25 608 8 8 56 8 8 8 8注：竣工图必须签字齐全，不准盖私章，不准代替签字。

与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。

三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。

2. 结构的平面图、立面图、剖面图、细部图等。

3. 设备的平面图、立面图、细部图等。

4. 安装工程的平面图、立面图、细部图等。

5. 其他与工程有关的图纸和资料。

四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。

2. 根据实际施工情况，对图纸进行修改和完善。

3. 编制竣工图目录，并对每张图纸进行编号。

4. 审核竣工图，确保图纸的准确性和完整性。

5. 装订成册，填写竣工图编制说明，并由相关责任人签字。

五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。

使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。

六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。

2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。

3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。

以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。

竣工图表编制说明第一节竣工图表绘制基本要求第一条竣工图应能全面、准确反映竣工工程的实际造型和特征。

第二条竣工图绘制的基本原则。

1、竣工图应真实全面反映竣工实物工程情况。

2、每册竣工图表中，对有变更的工程，在图表及说明中加以叙述.3、竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。

4、竣工图的图面要求布置合理、完整、清晰，各项数据真实准确。

5、竣工图必须全部重新绘制（除房建工程外）。

第三条竣工图图幅和图框。

1、竣工图均按A3图幅成图，即图纸长420㎜，宽297㎜。

2、竣工图图框按标准竣工图框的要求绘制。

竣工图图框内从左到右1—13项的内容填写说明：（1）打印：“腾冲（毛家营)至陇川(章凤)二级公路XX合同”；由项目名称和合同段名称两部分的简称组成。

（2) 打印:“中标的法人单位全称”。

若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致，如01合同为云南保山道路桥梁工程公司。

(3) 打印：“竣工图的具体图名"；原则上与设计图的图名保持一致，将“XX设计图"更改为“XX竣工图”。

（4）打印：“绘图”。

（5）填写：“绘图人签名"；检查合格后，由施工单位绘制竣工图的人员签署，必须用不褪色的碳素黑墨水按工程仿宋字签署。

（6）打印：“复核”。

（7）填写:“复核人签名”；复查合格后,由承包单位技术负责人签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。

（8) 打印：“监理”。

（9）填写“专监或驻地高监签名”；审查合格后，由监理单位专监或驻地高监签署，必须用不褪色的碳素黑墨水按照工程仿宋字体签署。

(10）打印:“图号”。

(11）打印：“竣工图图号”；按竣工图图号编列的要求，统一编制后，规范打印。

（12) 打印：“日期”。

（13) 打印:“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图时间。

格式按：“2011.03”,月份统一双位数.第四条竣工表格1、竣工表均按A3纸制表，即纸张长420㎜，宽297㎜。

竣工图编制说明格式
工程竣工图编制说明
一、工程概况:(对承包工程范围的描述)
例:工程地点、四至、全长、占地面积、总建筑面积、楼高××层、开工日期、竣工日期、分××个标段、包括××个分项工程、施工方案及质量情况、总工程量、工程量完成情况等。

由××××监理公司承担监理、由××××设计单位设计等。

二、竣工图编制依据:
例:1、《建设工程文件归档整理规范》GB/T50328—2001;
2、工程竣工资料规范整理培训班的有关要求;
3、城建档案馆、城建工程管理局验收组、城建工程管理局档案室等部门的有关要求。

4、根据××××设计院的设计施工图绘制;
5、根据变更××号，更改部分见竣工图第××页(全部变更资料都要列举)。

……
三、资料内容:(对全套竣工图内容的描述)
例:竣工图共分××卷，
其中×卷——×卷为 ;(例:道路工程竣工图)
×卷——×卷为 ;(例:电气工程竣工图)
×卷——×卷为 ;(例:给排水工程竣工图)……
四、其它需要说明的问题。

(盖竣工图章) 单位名称(盖章)
日期。

高速公路工程竣工图编制解析随着我国高速公路事业的不断发展和公路档案竣工验收制度的不断完善,公路工程竣工档案的地位也越来越重要,尤其是项目竣工图则更为重要.一个项目完整、准确的竣工图对于营运过程中的维修、保养工作相当重要，另外对公路的重修、扩建、局部返修都是相当重要的原始依据。
