高速公路工程竣工图编制解析随着我国高速公路事业的不断发展和公路档案竣工验收制度的不断完善,公路工程竣工档案的地位也越来越重要,尤其是项目竣工图则更为重要.一个项目完整、准确的竣工图对于营运过程中的维修、保养工作相当重要，另外对公路的重修、扩建、局部返修都是相当重要的原始依据。
所以做好项目竣工图对于以后的利用、查阅工作会产生重大影响。
一、编制的基本要求：公路工程竣工图在编制过程中，必须将与设计变更、工程变更相关的原始资料、洽谈记录、文件记录等收集齐全,并以此为依据编制竣工图。
竣工图必须符合实际，反映工程的最终状况。
对工程质量事故处理及设计文件的更改，包括文字、数字、图形的改变，必须在竣工图上有所反映：竣工图的手续要完备，各有关责任人（编制人、审核人、承担施工的技术负责人、驻地监理）要在竣工上签字，以示对竣工图质量负责，如有关责任人以盖章代替执手签，应附有有关责任的书面声明。
竣工图必须是新图，图纸要规格统一，图面整洁，字迹线条清晰、耐久、标注位置合理。
二、竣工图文件主要的编制形式及要求:一般公路工程竣工图分为1原施工图没有变更;2原施工图只有一般局部变更;3施工图发生重大变更;4施工图被取消;5原设计没有而施工中新增加的内容;6标准图.因此对竣工图的编制形式有几种不同的要求:(1)凡按设计图施工的没有变动的,施工单位(包括总包和分包的施工单位,下同)可以用加盖“竣工图章”的原施工图(必须是新图)代替描制竣工图。
并经有关责任人审核签认后，作为竣工图。
竣工图章应使用不褪色的红印泥，盖竣工图章的部位在蓝图的右下角的设计标题栏上方或尽量靠近标题栏不压盖图形、文字的地方。
（2）凡在施工过程中对原设计做一般性设计变更的可以将原施工图加以修改补充作为竣工图的可不重新绘制，由施工单位在原施工图上（新图）上修改，并注明变更依据。
如变更设计通知单、洽谈会议记录等文件编号，逐张加盖“竣工图”章；凡图形、标高等没有变化但工程数量与原设计工程数量不同的，需列出竣工工程数量，原设计工程数量应保留，经有关责任人签认后，作为竣工图。
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
建设项目竣工图的编制建设项目竣工图是真实地记录各种地下、地上建筑物、构筑物等情况的技术文件，是建设项目进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
各项目参建单位要重视竣工图的编制工作。
根据交通部《公路建设项目文件材料立卷归档管理办法》（交办发[2010]382号文）的精神，竣工图必须与工程实际情况相符合，竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和标准。
做到规格统一、图面整洁、字迹清楚、修改到位，不得用圆珠笔或其他易于褪色的墨水绘制，确保竣工图的质量。

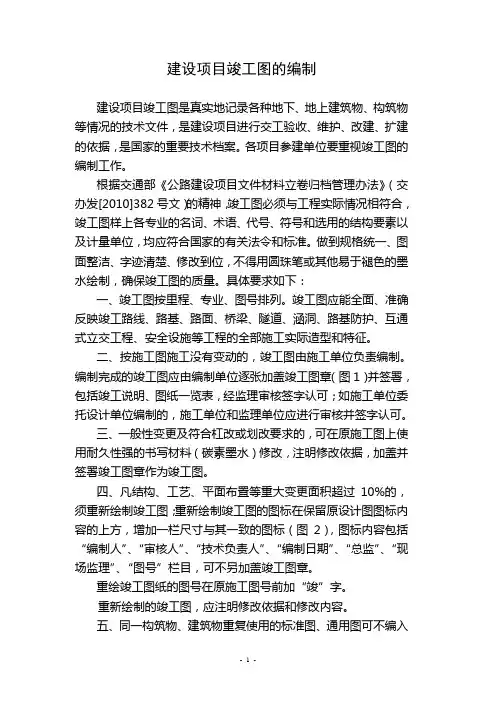

具体要求如下：一、竣工图按里程、专业、图号排列。
竣工图应能全面、准确反映竣工路线、路基、路面、桥梁、隧道、涵洞、路基防护、互通式立交工程、安全设施等工程的全部施工实际造型和特征。
二、按施工图施工没有变动的，竣工图由施工单位负责编制。
编制完成的竣工图应由编制单位逐张加盖竣工图章（图1）并签署，包括竣工说明、图纸一览表，经监理审核签字认可；如施工单位委托设计单位编制的，施工单位和监理单位应进行审核并签字认可。
三、一般性变更及符合杠改或划改要求的，可在原施工图上使用耐久性强的书写材料（碳素墨水）修改，注明修改依据，加盖并签署竣工图章作为竣工图。
四、凡结构、工艺、平面布置等重大变更面积超过10%的，须重新绘制竣工图；重新绘制竣工图的图标在保留原设计图图标内容的上方，增加一栏尺寸与其一致的图标（图2），图标内容包括“编制人”、“审核人”、“技术负责人”、“编制日期”、“总监”、“现场监理”、“图号”栏目，可不另加盖竣工图章。
重绘竣工图纸的图号在原施工图号前加“竣”字。
重新绘制的竣工图，应注明修改依据和修改内容。
五、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出施工图图号，指明该图所在位置并在编制说明中注明。
六、竣工图章应使用红色印泥，盖在标题栏附近空白处。
竣工图章内容、尺寸如图1所示。
建设项目竣工图的编制建设项目竣工图是真实地记录各种地下、地上建筑物、构筑物等情况的技术文件，是建设项目进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
各项目参建单位要重视竣工图的编制工作。
根据交通部《公路建设项目文件材料立卷归档管理办法》（交办发[2010]382号文）的精神，竣工图必须与工程实际情况相符合，竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和标准。
做到规格统一、图面整洁、字迹清楚、修改到位，不得用圆珠笔或其他易于褪色的墨水绘制，确保竣工图的质量。

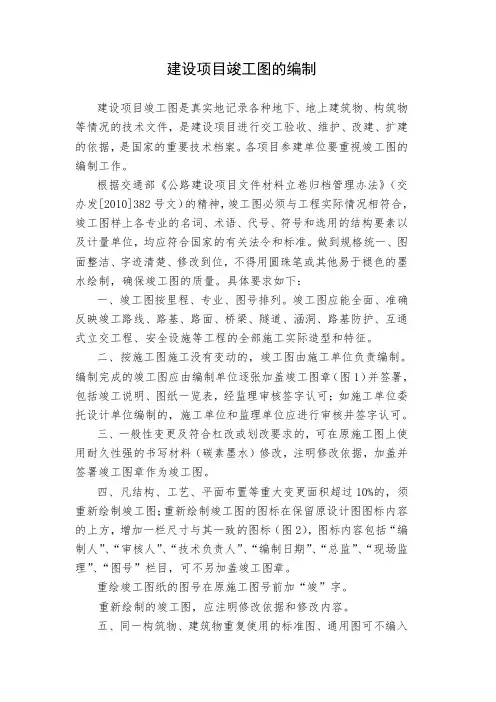

具体要求如下：一、竣工图按里程、专业、图号排列。
竣工图应能全面、准确反映竣工路线、路基、路面、桥梁、隧道、涵洞、路基防护、互通式立交工程、安全设施等工程的全部施工实际造型和特征。
二、按施工图施工没有变动的，竣工图由施工单位负责编制。
编制完成的竣工图应由编制单位逐张加盖竣工图章（图1）并签署，包括竣工说明、图纸一览表，经监理审核签字认可；如施工单位委托设计单位编制的，施工单位和监理单位应进行审核并签字认可。
三、一般性变更及符合杠改或划改要求的，可在原施工图上使用耐久性强的书写材料（碳素墨水）修改，注明修改依据，加盖并签署竣工图章作为竣工图。
四、凡结构、工艺、平面布置等重大变更面积超过10%的，须重新绘制竣工图；重新绘制竣工图的图标在保留原设计图图标内容的上方，增加一栏尺寸与其一致的图标（图2），图标内容包括“编制人”、“审核人”、“技术负责人”、“编制日期”、“总监”、“现场监理”、“图号”栏目，可不另加盖竣工图章。
重绘竣工图纸的图号在原施工图号前加“竣”字。
重新绘制的竣工图，应注明修改依据和修改内容。
五、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出施工图图号，指明该图所在位置并在编制说明中注明。
六、竣工图章应使用红色印泥，盖在标题栏附近空白处。
竣工图章内容、尺寸如图1所示。
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），能杠改、划改或圈改，不得刮改、涂抹、黏贴，以保证图面整洁。
•7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的技术要求。
（二）注记•1、利用施工图改绘竣工图时必须注明改绘依据，即在修改处或本页图纸的说明处注明设计变更依据。
对图纸进行修改时一定要对图纸标题栏上方的文字说明进行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。
（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、有本册编制说明，阐明竣工图编制依据、原则、变更情况、设计与竣工图数量对照等。
•4、竣工图应逐页编图号和页次，编号方法，可参照原设计图纸。
•5、文件排列：竣工图封面——竣工图内封面——竣工图目录——竣工说明（含变更情况说明）——变更设计一览表——设计变更文件与竣工图档号对照一览表——竣工图纸（按照原设计图纸顺序编制）——卷内备考表。
•6、合同段竣工图首册中应附有总体变更设计汇总表，每一册（分册）内应附本册的变更设计一览表、设计变更文件与竣工图档号对照一览表。
竣工图的编制要求竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。
特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。
” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。
△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。
⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。
⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。
具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。
2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。
