公路工程竣工图表编制说明

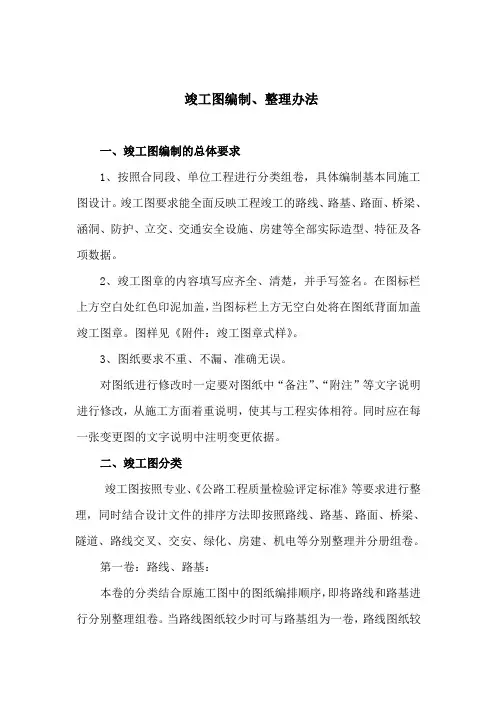

竣工图编制要求及方法2011-11-14 08:06:15| 分类：默认分类| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

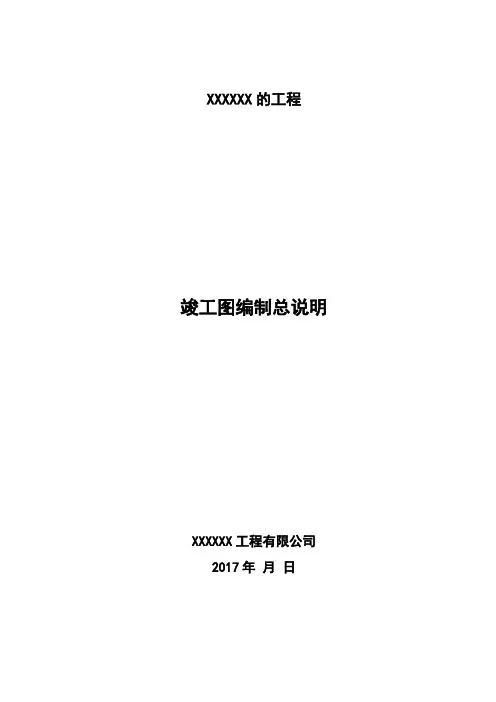

XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。

2.建设单位提供作为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集。

3.施工过程中的设计修改通知单。

三、编制的原则
1.按照竣工图编制的原则，内容与施工图设计、设计变更、施工及质量检查记录相符合；确保竣工图完整、准确、清晰、完整、规范、修改到位，做到真实反映项目竣工验收时的实际情况。

四、编制情况
1.本工程竣工图在原施工图的基础上，进行了重新绘制。

共有竣工图54张，修改的有12张，未做修改的42张。

2.竣工图按照设计修改通知单上的修改内容据实进行修改，修改情况后的竣工图与实际相符，不另陈述修改内容与依据。

3.竣工图仍采用原施工图图号。

4.竣工图由xxxxx公司审核。

5.本工程竣工图与现场实际相符，文字说明清楚，所有竣工图均逐张加盖“竣工图”章，竣工图章中的内容填写齐全、清楚、没有代签名现象。

6.竣工图全部是图面清晰的新蓝图。

7. 竣工图纸采用国家标准图幅，图纸要求按裁剪线裁掉多余空白纸，折叠成A4图幅（长×宽为：297 mm×210mm），内折外翻，标题栏外露。

五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。

2.本工程竣工图共组成2卷，具体分卷情况如下：
六、竣工图修改情况统计表
竣工图修改情况统计表
附件：修改依据。

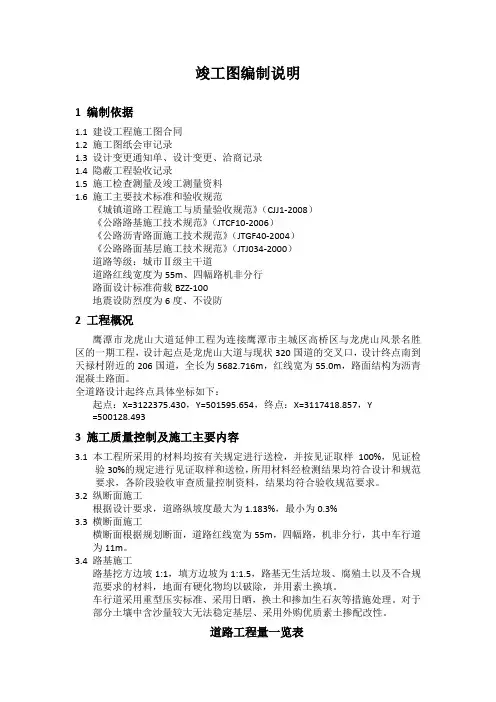

竣工图编制说明1 编制依据1.1 建设工程施工图合同1.2 施工图纸会审记录1.3 设计变更通知单、设计变更、洽商记录1.4 隐蔽工程验收记录1.5 施工检查测量及竣工测量资料1.6 施工主要技术标准和验收规范《城镇道路工程施工与质量验收规范》（CJJ1-2008）《公路路基施工技术规范》（JTCF10-2006）《公路沥青路面施工技术规范》（JTGF40-2004）《公路路面基层施工技术规范》（JTJ034-2000）道路等级：城市Ⅱ级主干道道路红线宽度为55m、四幅路机非分行路面设计标准荷载BZZ-100地震设防烈度为6度、不设防2 工程概况鹰潭市龙虎山大道延伸工程为连接鹰潭市主城区高桥区与龙虎山风景名胜区的一期工程，设计起点是龙虎山大道与现状320国道的交叉口，设计终点南到天禄村附近的206国道，全长为5682.716m，红线宽为55.0m，路面结构为沥青混凝土路面。

全道路设计起终点具体坐标如下：起点：X=3122375.430，Y=501595.654，终点：X=3117418.857，Y=500128.4933 施工质量控制及施工主要内容3.1 本工程所采用的材料均按有关规定进行送检，并按见证取样100%，见证检验30%的规定进行见证取样和送检，所用材料经检测结果均符合设计和规范要求，各阶段验收审查质量控制资料，结果均符合验收规范要求。

3.2 纵断面施工根据设计要求，道路纵坡度最大为1.183%，最小为0.3%3.3 横断面施工横断面根据规划断面，道路红线宽为55m，四幅路，机非分行，其中车行道为11m。

3.4 路基施工路基挖方边坡1:1，填方边坡为1:1.5，路基无生活垃圾、腐殖土以及不合规范要求的材料，地面有硬化物均以破除，并用素土换填。

车行道采用重型压实标准、采用日晒，换土和掺加生石灰等措施处理。

对于部分土壤中含沙量较大无法稳定基层、采用外购优质素土掺配改性。

道路工程量一览表4 路面结构4.1 路面结构车行道上面层：4cm细粒式沥青混凝土（AK-13A）乳化沥青粘油层0.3kg/㎡（PC-3）下面层：6cm粗粒式沥青混凝土（AC-20）0.5cm乳化沥青稀浆封层（ES-Z）乳化沥青透油层1kg/㎡（PC-3）基层：30cm水泥稳定砂砾（水泥剂量5%）底基层：20cm级配碎石垫层总厚度60cm4.2 压实度与测量值车行道路面结构层的压实度（重型压实标准）测量值沥青混凝土面层压实度＞96%基层压实度＞97%底基层压实度＞96%路表弯沉值LS=34（1/100mm），路面竣工弯沉值LS＜32（1/100mm）路基顶面弯沉值LS＜240（1/100mm）路面竣工验收抗滑值为：摆置＞45；结构深度TD为0.3mm，石料磨光值PSV ＞354.3 材料用量及要求各项材料的进场及使用都按照设计规范及施工要求进行施工，检验结果均合格4.4 附属工程施工路沿石均采用C30混凝土预制，抗压强度不小于30MPa；抗折强度不小于4MPa4.5 施工技术规范和原设计规范执行情况本项目所有工程均按工程施工图，变更设计及相关技术规范规程执行施工。

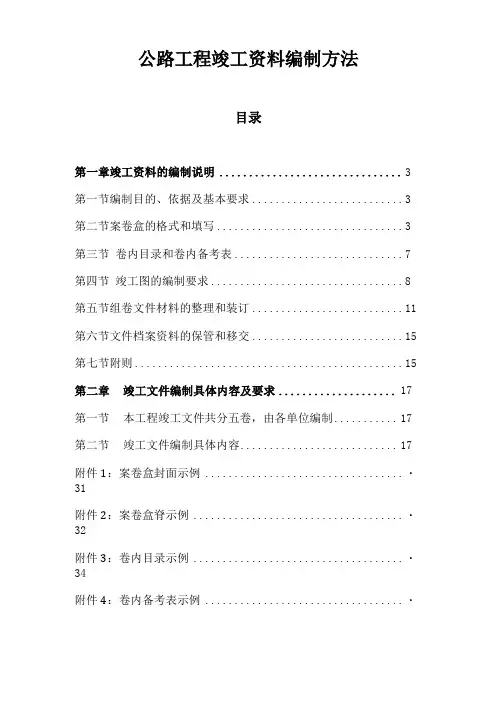

公路工程竣工资料编制方法目录第一章竣工资料的编制说明 (3)第一节编制目的、依据及基本要求 (3)第二节案卷盒的格式和填写 (3)第三节卷内目录和卷内备考表 (7)第四节竣工图的编制要求 (8)第五节组卷文件材料的整理和装订 (11)第六节文件档案资料的保管和移交 (15)第七节附则 (15)第二章竣工文件编制具体内容及要求 (17)第一节本工程竣工文件共分五卷，由各单位编制 (17)第二节竣工文件编制具体内容 (17)附件1：案卷盒封面示例 .................................. ・31附件2：案卷盒脊示例 .................................... ・32附件3：卷内目录示例 .................................... ・34附件4：卷内备考表示例 .................................. ・35附件5：文件材料封面示例 ................................ ・36附件6：件内目录示例 .................................... ・37附件7：竣工图封面式样示例 .............................. ・38附件8：竣工图标题栏示例 ............................... ・39附件9：竣工文件编制具体分工及五、六级类目代号表 ....... ・40附件10：公路建设项目文件材料归档范围和保管期限表 (43)第一章竣工资料的编制说明第一节编制目的、依据及基本要求为了使工程项目的竣工资料整理能够标准统一、完整规范，满足竣工档案资料检索、整理归档、工程完工、资料编制整理基本结束的要求，根据国家档案管理有关规定的要求，特制定本编制办法。

竣工资料编制的基本要求：一、公路工程档案属科学技术档案，案内所反映问题的文件材料必须齐全、完整、准确。

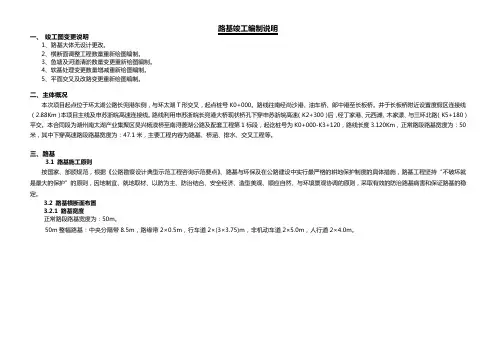

路基竣工编制说明一、竣工图变更说明1、路基大体无设计更改。

2、横断面调整工程数量重新绘图编制。

3、鱼塘及河道清淤数量变更重新绘图编制。

4、软基处理变更数量增减重新绘图编制。

5、平面交叉及改路变更重新绘图编制。

二、主体概况本次项目起点位于环太湖公路长兜港东侧，与环太湖T形交叉，起点桩号K0+000。

路线往南经尚沙港、油车桥、郎中港至长板桥。

并于长板桥附近设置度假区连接线（2.88Km）本项目主线及申苏浙皖高速连接线。

路线利用申苏浙皖长兜港大桥现状桥孔下穿申苏浙皖高速（K2+300）后，经丁家港、元西滩、木家漾、与三环北路（K5+180）平交。

本合同段为湖州南太湖产业集聚区吴兴杨渎桥至南浔菱湖公路及配套工程第1标段，起讫桩号为K0+000-K3+120，路线长度3.120Km，正常路段路基宽度为：50米，其中下穿高速路段路基宽度为：47.1米，主要工程内容为路基、桥涵、排水、交叉工程等。

三、路基3.1 路基施工原则按国家、部颁规范，根据《公路勘察设计典型示范工程咨询示范要点》、路基与环保及在公路建设中实行最严格的耕地保护制度的具体措施，路基工程坚持“不破坏就是最大的保护”的原则，因地制宜、就地取材、以防为主、防治结合、安全经济、造型美观、顺应自然、与环境景观协调的原则，采取有效的防治路基病害和保证路基的稳定。

3.2 路基横断面布置3.2.1 路基宽度正常路段路基宽度为：50m。

50m整幅路基：中央分隔带8.5m，路缘带2×0.5m，行车道2×(3×3.75)m，非机动车道2×5.0m，人行道2×4.0m。

路基标准横断面K2+130-K2+530段下穿申苏浙皖高速，路基宽度为：47.1m。

47.1m整幅路基：中央分隔带4m，路缘带2×（0.5+0.75）m，行车道2×(3×3.75)m，盖板边沟2×0.55m，防撞护栏2×0.5m，非机动车道2×5.0m，人行道2×3.0m。

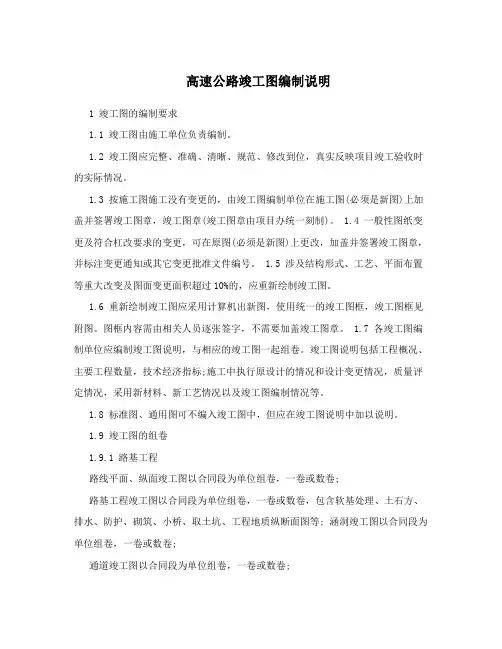

高速公路竣工图编制说明1 竣工图的编制要求1.1 竣工图由施工单位负责编制。

1.2 竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

1.3 按施工图施工没有变更的，由竣工图编制单位在施工图(必须是新图)上加盖并签署竣工图章，竣工图章(竣工图章由项目办统一刻制)。

1.4 一般性图纸变更及符合杠改要求的变更，可在原图(必须是新图)上更改，加盖并签署竣工图章，并标注变更通知或其它变更批准文件编号。

1.5 涉及结构形式、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图。

1.6 重新绘制竣工图应采用计算机出新图，使用统一的竣工图框，竣工图框见附图。

图框内容需由相关人员逐张签字，不需要加盖竣工图章。

1.7 各竣工图编制单位应编制竣工图说明，与相应的竣工图一起组卷。

竣工图说明包括工程概况、主要工程数量，技术经济指标;施工中执行原设计的情况和设计变更情况，质量评定情况，采用新材料、新工艺情况以及竣工图编制情况等。

1.8 标准图、通用图可不编入竣工图中，但应在竣工图说明中加以说明。

1.9 竣工图的组卷1.9.1 路基工程路线平面、纵面竣工图以合同段为单位组卷，一卷或数卷;路基工程竣工图以合同段为单位组卷，一卷或数卷，包含软基处理、土石方、排水、防护、砌筑、小桥、取土坑、工程地质纵断面图等; 涵洞竣工图以合同段为单位组卷，一卷或数卷;通道竣工图以合同段为单位组卷，一卷或数卷;大、中桥、分离式立交(含支线上跨或支线下穿)、互通主线桥竣工图以桥为单位组卷，一卷或数卷，不得几座桥梁组成一卷; 互通立交或枢纽(匝道、匝道桥)以每个互通立交或枢纽为单位组卷，一卷或数卷;隧道以座为单位组卷，一卷或数卷。

1.9.2 路面、绿化、房建、交通工程及其他附属工程以合同段为单位组卷，一卷或数卷;1.9.3 线外工程以合同段为单位组卷，一卷或数卷;2 竣工图的更改方法及竣工图章的使用2.1 文字、数字、线条更改一般是杠改;局部图形更改可以圈出更改部位，在原图空白处重新绘制。

省道303线映秀至卧龙公路恢复重建工程ＹW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分，是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道Ｓ303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达，止于卧龙，向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW３合同段起于K12＋4５0,止于K18+000．全长5。

55公里,其中路基工程4。

07５公里，紫荆隧道工程１。

４７5公里.二、编制依据(1）省道３03线映秀至卧龙公路恢复重建工程YＷ3合同段施工设计图（2)工程变更(3)隐蔽工程验收记录，以及材料代换等签证记录（４)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等，以机械创造多个作业面同时展开施工，确保全段按时完工,及时发挥效益。

各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。

做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合，使之有条不紊。

（１）路基土石方工程路基土石方工程以机械为主辅以人工施工，挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。

填方路段以装载机械或推土机伴以平地机找平，碾压密实，施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。

高填路堤、斜坡路堤施工严格按施工技术规范要求执行，分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量；雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工，以加快工程进度，确保工程按时优质完成。

岩质边坡的开挖采用光面爆破技术，半山洞及危岩的清除采用人工方法，避免爆破对岩体过大的扰动,造成新的地质病害；对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。

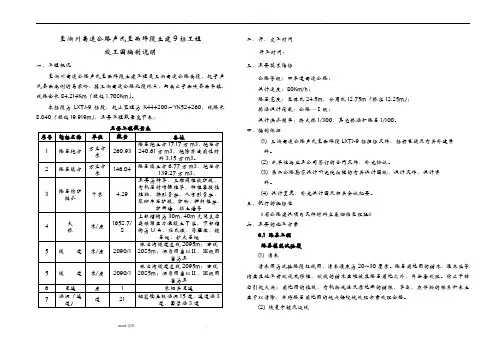

至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。

本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。

四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。

(2) 我单位与业主公司签订的合同文件、补充协议。

(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。

(4) 设计变更、补充设计图及相关会议纪要。

五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围，清表深度为20~30厘米。

路基用地围的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。

防止干枯后引起火灾；用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除，并将路基用地围的坑穴按坟坑处理方案处理合格。

(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。

(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。

3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段进行加密断面，标明桩号。

与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。

三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。

2. 结构的平面图、立面图、剖面图、细部图等。

3. 设备的平面图、立面图、细部图等。

4. 安装工程的平面图、立面图、细部图等。

5. 其他与工程有关的图纸和资料。

四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。

2. 根据实际施工情况，对图纸进行修改和完善。

3. 编制竣工图目录，并对每张图纸进行编号。

4. 审核竣工图，确保图纸的准确性和完整性。

5. 装订成册，填写竣工图编制说明，并由相关责任人签字。

五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。

使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。

六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。

2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。

3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。

以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。

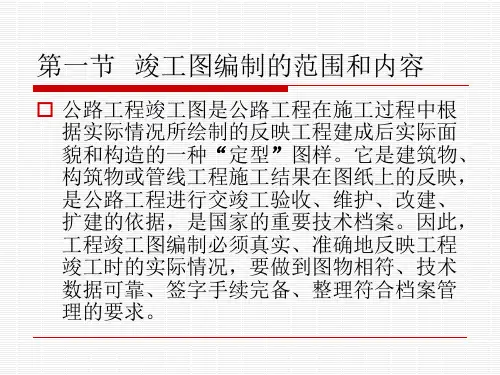

福建省高速公路建设项目竣工图编制要求高速公路建设项目竣工图是真实地记录各种地下、地上建筑物、构筑物等情况的技术文件，是建设项目进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

各项目参建单位要重视竣工图的编制工作。

根据交通部《公路工程竣工文件材料立卷归档管理办法》（交办发[2001]390号）文的精神，竣工图必须与工程实际情况相符合，竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和标准。

做到规格统一、图面整洁、字迹清楚、修改到位，不得用圆珠笔或其他易于褪色的墨水绘制，确保竣工图的质量。

具体要求如下：一、竣工图（表）应全面、准确反映竣工路线、路基、防护、排水、路面、桥梁、隧道、涵洞、立交、安全设施、机电、房建、绿化等工程的全部施工实际造型的特征。

二、竣工图（表）中均应反映原设计图（表）涉及的内容，以及有变更的部分，不得遗漏。

三、竣工图均按A3号纸（420mm×297mm）大小装订。

房建竣工图若是蓝图，要按规范折叠成A4号纸格式，可不装订，但必须逐张加盖档号章。

四、竣工图的编制（一）施工图没有变更的，在施工图（必须是新图）上逐张加盖竣工图章作为竣工图，并签署竣工图章（见图1）；（二）凡有一般性图纸变更及符合杠改或划改要求的变更，可在原图（必须是新图）上修改，逐张加盖并签署竣工图章（见图1），同时标注变更依据；（三）凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的，或不宜在原施工图上修改、补充的，应由施工单位或委托设计单位依据原施工图和设计变更文件重新绘制竣工图，注明修改依据。

重新绘制的竣工图应采用新的竣工图图标（见图2），不再加盖竣工图章，竣工图标应标注在竣工图右下方空白处。

五、竣工图的更改方法（一）文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈出更改部位，在原图空白处重新绘制。

（二）利用施工图更改，应在更改处注明更改依据及内容。

竣工图表编制说明第一节竣工图表绘制基本要求第一条竣工图应能全面、准确反映竣工工程的实际造型和特征。

第二条竣工图绘制的基本原则。

1、竣工图应真实全面反映竣工实物工程情况。

2、每册竣工图表中，对有变更的工程，在图表及说明中加以叙述.3、竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。

4、竣工图的图面要求布置合理、完整、清晰，各项数据真实准确。

5、竣工图必须全部重新绘制（除房建工程外）。

第三条竣工图图幅和图框。

1、竣工图均按A3图幅成图，即图纸长420㎜，宽297㎜。

2、竣工图图框按标准竣工图框的要求绘制。

竣工图图框内从左到右1—13项的内容填写说明：（1）打印：“腾冲（毛家营)至陇川(章凤)二级公路XX合同”；由项目名称和合同段名称两部分的简称组成。

（2) 打印:“中标的法人单位全称”。

若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致，如01合同为云南保山道路桥梁工程公司。

(3) 打印：“竣工图的具体图名"；原则上与设计图的图名保持一致，将“XX设计图"更改为“XX竣工图”。

（4）打印：“绘图”。

（5）填写：“绘图人签名"；检查合格后，由施工单位绘制竣工图的人员签署，必须用不褪色的碳素黑墨水按工程仿宋字签署。

（6）打印：“复核”。

（7）填写:“复核人签名”；复查合格后,由承包单位技术负责人签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。

（8) 打印：“监理”。

（9）填写“专监或驻地高监签名”；审查合格后，由监理单位专监或驻地高监签署，必须用不褪色的碳素黑墨水按照工程仿宋字体签署。

(10）打印:“图号”。

(11）打印：“竣工图图号”；按竣工图图号编列的要求，统一编制后，规范打印。

（12) 打印：“日期”。

（13) 打印:“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图时间。

格式按：“2011.03”,月份统一双位数.第四条竣工表格1、竣工表均按A3纸制表，即纸张长420㎜，宽297㎜。

竣工图编制说明格式
工程竣工图编制说明
一、工程概况:(对承包工程范围的描述)
例:工程地点、四至、全长、占地面积、总建筑面积、楼高××层、开工日期、竣工日期、分××个标段、包括××个分项工程、施工方案及质量情况、总工程量、工程量完成情况等。

由××××监理公司承担监理、由××××设计单位设计等。

二、竣工图编制依据:
例:1、《建设工程文件归档整理规范》GB/T50328—2001;
2、工程竣工资料规范整理培训班的有关要求;
3、城建档案馆、城建工程管理局验收组、城建工程管理局档案室等部门的有关要求。

4、根据××××设计院的设计施工图绘制;
5、根据变更××号，更改部分见竣工图第××页(全部变更资料都要列举)。

……
三、资料内容:(对全套竣工图内容的描述)
例:竣工图共分××卷，
其中×卷——×卷为 ;(例:道路工程竣工图)
×卷——×卷为 ;(例:电气工程竣工图)
×卷——×卷为 ;(例:给排水工程竣工图)……
四、其它需要说明的问题。

(盖竣工图章) 单位名称(盖章)
日期。

三门峡至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况三门峡至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。

本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。

四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。

(2) 我单位与业主公司签订的合同文件、补充协议。

(3) 中交第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。

(4) 设计变更、补充设计图及相关会议纪要。

五、执行的规范标准《河南省公路建设项目文件材料立卷归档整理规范》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表范围为试验路段红线内范围，清表深度为20~30厘米。

路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。

防止干枯后引起火灾；用地范围内的垃圾、有机物残渣及原地面内的树根、草皮、农作物的根系和表土应予以清除，并将路基用地范围内的坑穴按坟坑处理方案处理合格。

(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。

(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。

3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段内进行加密断面，标明桩号。

高速公路工程竣工图编制解析随着我国高速公路事业的不断发展和公路档案竣工验收制度的不断完善,公路工程竣工档案的地位也越来越重要,尤其是项目竣工图则更为重要.一个项目完整、准确的竣工图对于营运过程中的维修、保养工作相当重要，另外对公路的重修、扩建、局部返修都是相当重要的原始依据。

所以做好项目竣工图对于以后的利用、查阅工作会产生重大影响。

一、编制的基本要求：公路工程竣工图在编制过程中，必须将与设计变更、工程变更相关的原始资料、洽谈记录、文件记录等收集齐全,并以此为依据编制竣工图。

竣工图必须符合实际，反映工程的最终状况。

对工程质量事故处理及设计文件的更改，包括文字、数字、图形的改变，必须在竣工图上有所反映：竣工图的手续要完备，各有关责任人（编制人、审核人、承担施工的技术负责人、驻地监理）要在竣工上签字，以示对竣工图质量负责，如有关责任人以盖章代替执手签，应附有有关责任的书面声明。

竣工图必须是新图，图纸要规格统一，图面整洁，字迹线条清晰、耐久、标注位置合理。

二、竣工图文件主要的编制形式及要求:一般公路工程竣工图分为1原施工图没有变更;2原施工图只有一般局部变更;3施工图发生重大变更;4施工图被取消;5原设计没有而施工中新增加的内容;6标准图.因此对竣工图的编制形式有几种不同的要求:(1)凡按设计图施工的没有变动的,施工单位(包括总包和分包的施工单位,下同)可以用加盖“竣工图章”的原施工图(必须是新图)代替描制竣工图。

并经有关责任人审核签认后，作为竣工图。

竣工图章应使用不褪色的红印泥，盖竣工图章的部位在蓝图的右下角的设计标题栏上方或尽量靠近标题栏不压盖图形、文字的地方。

（2）凡在施工过程中对原设计做一般性设计变更的可以将原施工图加以修改补充作为竣工图的可不重新绘制，由施工单位在原施工图上（新图）上修改，并注明变更依据。

如变更设计通知单、洽谈会议记录等文件编号，逐张加盖“竣工图”章；凡图形、标高等没有变化但工程数量与原设计工程数量不同的，需列出竣工工程数量，原设计工程数量应保留，经有关责任人签认后，作为竣工图。
