变电站用交流系统

变电站直流系统、站用交流系统运行操作及故障处理要点1 变电站直流系统1.1 正常运行方式1)采用2台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。

2)采用3台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。

备用充电机空载或冷备用方式。

1.2 运行注意事项1)当一组直流电源或蓄电池发生异常须退出处理时方可将两段直流母线并列运行。

2)采用环路供电的直流回路，一般应在直流配电屏上将一路电源开关合上，另一环路电源开关分开，并挂上“不得合闸”的标示牌（对分段运行的直流系统更要注意）。

3)对于母联兼蓄电池出线开关的接线方式，要特别注意，切换前应保证相应母线充电机运行正常，防止操作中造成母线失电。

4)两条母线并列前，母线电压差不应超过3伏，防止造成蓄电池损伤。

5)母线并列时应检查母联开关确已合上，如观察两条母线电压相等，充电机输出电流是否发生变化等。

1.3 运行操作及故障处理1.3.1 以2台充电机，充电机输出开关为双位置方式操作为例图一一、运行操作◆1号蓄电池均衡充电操作步骤：（以图一为例）1)合母联开关（母线电压差正常不超过3V）2)拉1号蓄电池开关3)将1号充电机开关由“母线”位置切至“蓄电池”位置4)将1号充电机调整至“均衡充电”方式（约充4个小时）◆均衡充电完成后恢复步骤：1、1号充电机调整至“浮充”方式2、将1号充电机开关由“蓄电池”位置切至“母线”3、合上1号蓄电池开关4、拉母联开关◆如直流母线的合母和控母间有硅链，则不需要倒方式，可直接进行均衡充电。

需要均衡充电时，将1号充电机调整至“均衡充电”方式即可。

均衡充电完成后恢复时，将1号充电机调整至“浮充”方式即可。

二、故障处理：（以图一为例）➢1号充电机故障（退出运行），母线电压正常或母线电压不低于2.1 V *N节。

1、拉开1号充电机2、合上母联开关【注意事项】如果1#电池由于放电亏空较严重，可能造成蓄电池电压较低，母线并列后可能造成1#电池充电电流较大，应观察1#电池电流不超过0.1C。

浅析变电站交直流系统的工作原理摘要：电力作为最基础的资源如今已成为我们必不可少的生活资源，而作为电力系统中最重要的组成部分之一变电站的稳定、可靠运行是保障客户安全用电的关键所在，变电站交直流系统作为变电站中不可或缺的重要系统它是变电站安全、稳定运行的重要保障之一，所以，只有变电站运行人员熟悉掌握其原理以及运维要求才能更好的维护好变电站交直流系统。

本文通过对某35kV变电站交直流系统的浅析，希望能够对变电站运维人员提供一定的帮助。

关键词：变电站交直流系统、工作原理、运维要求1、变电站交直流系统的主要组成部分1.1、变电站交流系统变电站交流系统主要给主变冷却系统、消防系统、交流不间断电源（UPS）、隔离开关操作电源、蓄电池充电机电源、照明、生活用电、检修试验电源等提供电源支持，以35kV拥有两台站用变的某变电站交流系统为例。

其原理图如图-1所示：图-1某35kV变电站交流系统原理图由上图可知，其主要构成部分为:供电线路及供电母线、熔断器、站用变压器、电流互感器、断路器、低压开关以及0.4kV母线等。

变电站交流系统在变电站中的作用是无可替代的，它为变电站的稳定运行提供了可靠的安全保障。

系统中各部分的主要作用如下：（1）供电线路及供电母线：10kV某出线、35kVⅡ段母线为交流系统提供两路可靠的电源。

（2）熔断器：熔断器在交流系统中主要起到保护作用。

当系统内发生故障产生的电流超过熔断器自身的额定工作电流后熔断器熔断对整个交流系统起到保护的作用。

（3）站用变压器：站用变压器主要是转换电压的作用，在此交流系统中将10kV、35kV高电压转换成0.4kV的低电压。

（4）电流互感器：电流互感器采集低压侧电流，对系统进行电流监测，当出线异常电流是发送相关的信号，为保护交流系统稳定运行提供保障。

（5）断路器：开断、关合、承载电流，进行日常停送电操作。

（6）低压开关：低压侧停送电操作。

（7）0.4kV母线：为低压侧负荷提供电源。

站用交、直流系统浅析摘要：变电站交、直流系统是变电站运行中的一个重要环节。

交直流系统的运行良好性关系到整个变电所所有设备可靠运行。

一旦交直流系统出现故障，将直接影响到变电所的安全、可靠运行，严重时可能造成全所失电的特大事故的发生。

目前变电站的交直流系统已经比较完善，但是发生故障时不容易很快发现，容易造成误判。

本文从站用交、直流系统的作用、配置原则、操作注意事项和事故处理原则四个方面对站用交、直流系统进行简要的介绍。

关键字：站用交流系统；站用直流系统一、变电站交、直流电源系统的作用变电站的站用交流系统是变电站安全可靠地输送电能必不可少的环节，为主变压器提供冷却电源，为断路器提供储能电源，为隔离开关提供操作电源，为硅整流装置提供变换用电源，另外还提供站内照明、生活用电以及检修等电源。

站用电失电将严重影响变电站设备的正常运行，甚至引起系统停电和设备损坏事故。

站用直流电源系统是独立的操作电源，为变电站内的控制系统、继电保护、信号装置、自动装置提供电源。

同时作为独立的电源在站用电失去后，直流电源作为应急的备用电源，即使在全站停电的情况下，仍能保证继电保护装置、自动装置、控制及信号装置和断路器可靠动作。

综上所述，变电站交直流电源系统是变电站的控制和操作能源，为所有的操作系统、控制系统、保护装置、自动化系统、通信设备、消防系统、通风制冷系统等提供电源，其运行的安全可靠性直接影响全站一、二次设备的安全可靠运行。

因此在站用交直流系统发生事故、异常时，应及时、正确处理，尽快恢复站用交、直流系统的正常运行，才能保证变电设备安全运行。

二、变电站站用交、直流系统配置原则1、变电站站用交流系统配置原则站用交流系统应保证安全可靠而不间断供电，当一台站用变电源失去时，应有一个备用电源能立即替代工作，因此变电站的站用电应至少取用两个不同的电源系统，配备两台站用变压器。

通常两台站用电源分别取自两台不同变压器低压侧所供母线。

当一台主变压器或由此主变压器供电的母线及站用变本身故障时，另一台站用变就能立即替代，带全部站用电负荷。

变电站交流系统运行及故障处理摘要：事故处理的主要任务是尽快限制事故的发展，消除事故的根源，解除对人身和设备的威胁，用一切可能的方法对用户正常供电，保证站用电源正常，尽快对已停电的用户恢复送电，对重要用户应优先恢复送电，及时调整系统运行方式，使其恢复正常运行，站用系统对于变电站而言相当于人的大心脏，他的运行及故障处理是一名运行人员必须熟练掌握的，此文对变电站交流系统运行及故障进行分析。

关键词：交流系统；故障；运行0前言站用系统指为变电站内部各用电负荷供电的系统。

站用电系统由站用电电源、厂（站）用变压器和配电装置组成。

站用电电源系统的工作电源由本站主变压器低压侧供电，备用电源采用外接电源，主电源和备用电源采用备自投装置（BZT）进行切换。

若本站为开关站，则工作电源也应由外接电源供电。

在超高压电网中，对于那些偏远的变电站，若线路配有高压并联电抗器，则可采用在普通的高压并联电抗器的铁轭上增加二次绕组（抽能绕组），供本站站用电系统。

站用变压器的形式有两种，一种是浸油式变压器，另一种是干式变压器。

接线组别一般采用Dynl，也有用Y，yn12。

站（所）用电系统高压断路器形式有采用SF6，也有用真空断路器。

400V低压交流开关柜一般采用智能型，少数（如用户）采用普通低压开关柜。

对于330kV及以上电压等级的变电站，为了保证在全站失压后，包括站用备用电源不能自投的情况下，站用电系统的重要负荷的供电，部分变电站还配置有柴油发电机系统。

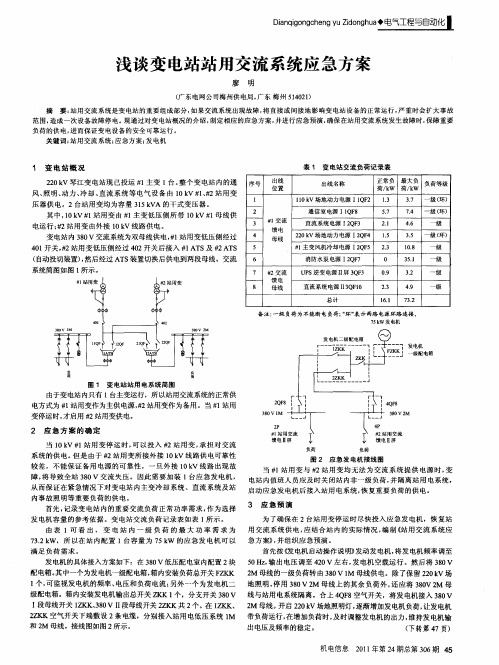

1站用交流电压全部消失的主要现象。

（1）站内交流照明全部消失，事故照明自动投入；（2）“交流电源故障告警”，各主变压器“冷却器全停”、“冷控电源故障”告警；（3）直流充电装置跳闸；（4）各交流母线电压为零，各站用变压器及其馈线电流为零；（5）主变压器冷却器动力电源消失，风扇及潜油泵停转；（6）所有站用交流负荷失电。

如断路器操作机构交流电源、隔离开关操作电源、机构箱加热器回路等分支电源失电。

变电站站用交流系统的组成和识图变电站站用交流系统是指变电站内和变电站之间实现电量传输的交流电路，其主要由变电站站用变压器、高压开关、断路器、组合电器、保险丝、接地开关等组成。

下面将对这些组成部分进行详细介绍。

1. 变电站站用变压器变电站站用变压器是变电站中最重要的组成部分之一。

它主要用于将外部输送过来的高压电流降压成适合变电站内部设备使用的低压电流。

变电站站用变压器采用干式或油浸式的结构，根据功率大小及功能需要，可能还包括冷却系统和保护装置。

2. 高压开关高压开关是变电站中承担开/关高压电流的关键设备，其主要功能是在变电站内部或与外部的电力系统之间，实现电路的隔离、接通和断开。

高压开关通常采用气体绝缘式结构，例如SF6高压气体绝缘开关。

3. 断路器断路器是一种用于保护电路设备的开关，其主要功能是在电路中断开电流。

当电路在故障时，断路器能够自动控制并在短时间内切断电流，以保护电力系统的安全和稳定。

断路器通常采用气体隔离式结构，并与高压开关密切配合使用。

4. 组合电器组合电器主要用于根据实际需要控制电流的流向和大小，常见的组合电器有模块化压变板。

5. 保险丝保险丝是一种用于保护电路安全的电气元件，其主要作用是在电路中断开电流。

当电路负载过大时，保险丝会自动熔断，以保护电路设备不受损坏。

保险丝的额定电流应与电路负载对应，以保证电路的安全稳定。

6. 接地开关接地开关是一种用于将电路接地的开关，其主要作用是将故障电压接到大地上，从而确保电路设备的安全和稳定。

接地开关可分为气体隔离式接地开关和隔离式接地开关等多种类型。

以上就是变电站站用交流系统的主要组成部分，通过上述设备的有机组合，可以实现变电站内部和变电站之间的电力传输和控制。

在实际应用中，根据变电站所处的场所、电力传输的特点以及配电要求等方面的不同，交流系统的具体组成部分可能会有所差异。

变电站交直流系统概述变电站是电力系统的重要组成部分，它承担着电力输送、转换、分配等多项任务。

其中，交直流系统是变电站最为核心的部分，主要涉及电力的输变电、电力负荷的分配与控制以及电力系统的稳定运行等方面。

下文将对变电站交直流系统进行详细的概述。

一、交流系统交流系统由高压侧、中压侧和低压侧三个部分组成，其中高压、中压和低压分别指电压等级的高低。

在变电站中，交流系统主要用于电力的输入、输出以及电力负荷的分配和控制。

1. 高压侧高压侧主要负责输送高压交流电力，并将其转换为低压电力输送至中压侧。

在变电站高压侧，市电通过开关、进线柜、变压器等装置进入变电站，并进行压变换。

2. 中压侧中压侧主要负责将高压电力变换为中低压电力，并通过开关、配电室等装置输送至低压侧。

在变电站中，中压侧通常是配电室，主要用于中低压电力的分配和控制。

3. 低压侧低压侧主要负责将中低压电力输送至用电现场，满足各种用户的电力需求。

低压电力通常由低压配电室通过开关、配电箱等装置进行分配和控制。

二、直流系统直流系统是变电站交直流系统的另一部分，它主要负责高压电力输变电、电力系统稳定控制等方面。

下面将分别从这两个方面对直流系统进行介绍：1. 高压输电高压输电是直流系统的主要任务之一，它主要通过高压输电线路将电力从变电站输送至远距离的用电现场。

直流系统中的高压输电通常通过高压直流输电(HVDC)技术实现，该技术可大幅提高电网的输电效率和稳定性。

2. 稳定控制直流系统在电力系统的稳定控制中起到了至关重要的作用。

由于电力系统中各电力源的波动性，直流系统通过柔性直流输电(FDCL)技术，实现负荷均衡和稳定控制。

FDCL技术可对电力系统进行实时监测和控制，保障电力系统的安全稳定运行。

以上便是对变电站交直流系统的概述。

如今，随着能源技术的不断发展，变电站交直流系统也在不断更新换代，以满足时代需求和实践要求。
