(完整版)变电所二次回路图及其全部讲解

(完整版)变电所二次回路图及其全部讲解

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

发电厂及变电站的二次回路-8 发电厂和变电站的弱电控制和信号系统共37页文档

发电厂及变电站的二次回路-8 发电厂和变电站的弱电控制和信号系统共37页文档

谢谢！
发电厂及变电站的二次回路-8 发电厂和 变电站的弱电控制和信号系统
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

图文并茂变电站重点二次回路

图文并茂变电站重点二次回路

T3
A631～A639 B631～B639 C631～C639 N631～N639 L631～L639
未经切换的 PT01
PT 回路
PT09
A611～A619 A691～A699
B611～B619 B691～B699
C611～C619 C691～C699
N611～N619 N691～N699
L611～L619 L691～L699
11D
远方信号传输装置
（一）通过端子排辨识二次回路
1、ZD端子排 ZD端子排即直流电源段，通常在柜柜端 子排的最上端，保护及自动化设备直流电 源为DC 110V/220V，通信设备直流电源 为DC 48V。
（一）通过端子排辨识二次回路
2、QD端子排 QD端子排即强电开入段，若直流系统是 DC 110V的，强电开入电压为DC 110V 。通常是屏内设备需要与屏柜外设备的开 关量入才使用强电开入段，电缆长度较长 。
回路标号 Ⅱ
L2± R2± 201 202 203
203H
203J 205 233 207 237 233J 235 233R 233F
Ⅲ
L3± R3± 301 302 303
——
303J 305 333 307 337 333J 335 333R 333F
序号
1 2 3 4 5
6
7 8 9
10
11 12 13
（一）通过端子排辨识二次回路
7、ID端子排 ID端子排即交流电流段，接入线路及元件 各侧的三相电流和N相电流。
端子排编号 10D
装置类型 短引线保护
（一）通过端子排辨识二次回路
8、XD、YD、LD端子排 XD、YD、LD端子排即信号、遥信和录波 段，为动作开出回路，用于测控装置信号 记录和故障录波的信号记录。

变电所二次回路

变电所二次回路
二、直流操作电源系统的分类 1、硅整流电容储能装置直流系统 该系统利用发电厂或变电所的一次电路作交流电 源，通过降压整流来供电。 正常时电容器充电储能，当系统发生故障，直流 母线电压下降到很低时，电容器即放电，释放出能量 供继电保护装置和断路器分闸线圈使用；保护装置动 作切除故障后，所用电源和直流电压恢复正常，电容 器又充电储能。
变配电所二次部分精品课程
第一节 二次回路基本知识 先电源后接线：在图中应先找到电源（交流回路 中电流互感器和电压互感器的二次绕组），再顺此回 路接线往后看，直流应从正电源沿接线找到负电源， 并分析各设备的动作。 先线圈后触点：先找到继电器或装置的线圈，再 找到其相应的触点。 先上后下：针对端子排图和屏后安装图而言，纵 向从上往下看。 先左后右：针对端子排图和屏后安装图而言，横 向从左往右看。
变配电所二次部分精品课程
第一节 二次回路基本知识 教学目标： 教学目标 1、了解一次设备、二次设备、一次回路、二次回路的 概念； 2、弄清二次回路图形符号中的触点状态； 3、熟悉二次回路图分类，能结合简单归总式原理图掌 握展开式原理图的识读。
重点： 重点
掌握二次回路图的分类，能对原理图展开图进行正确 识读。 难点： 难点 二次回路原理图展开图的识读。
变配电所二次部分精品课程
第一节 二次回路基本知识 1）屏面布置图 屏面布置图是指从屏的正面看，按一定的比例绘 出屏上各设备的安装位置、外形尺寸及中心线的尺 寸，并附有设备表，以便制造厂备料和安装加工的正 视图。图中各设备的排列位置和相互间尺寸要和实际 相符。 2）屏后接线图 屏后接线图是表明屏内各设备之间的连接情况， 以及和端子排的连接情况；标明各设备的代号、安装 单位和型号规格，较复杂的设备应绘出设备内部接线 图。

变电站相关二次回路讲解

变电站相关二次回路讲解




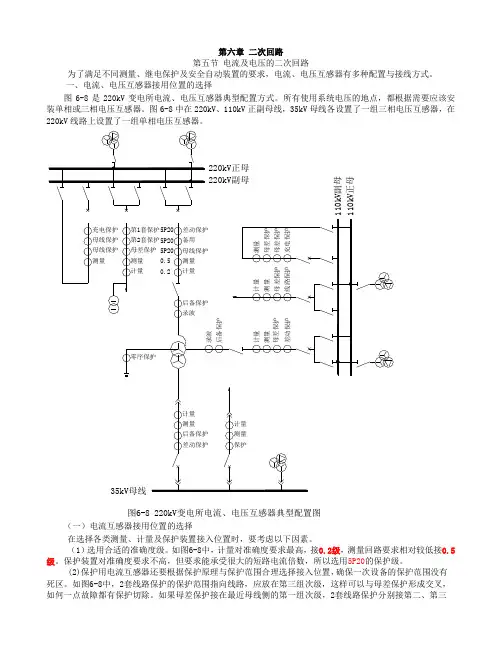

（1）为了保证PT二次回路在莫端发生短路时也 能迅速将故障切除，采用了快速动作自动开关ZK 替代保险。 （2）采用了PT刀闸辅助接点G来切换电压。当 PT停用时G打开，自动断开电压回路，防止PT停 用时由二次侧向一次侧反馈电压造成人身和设备 事故，N600不经过ZK和G切换，是为了N600有 永久接地点，防止PT运行时因为ZK或者G接触不 良， PT二次侧失去接地点。 （3）1JB是击穿保险，击穿保险实际上是一个放 电间隙，正常时不放电，当加在其上的电压超过 一定数值后，放电间隙被击穿而接地，起到保护 接地的作用，这样万一中性点接地不良，高电压 侵入二次回路也有保护接地点。

补充：开口三角形为什么要接成相反的极性？ 在图2.4中，电网D点发生不对称故障，故障点D 出现零序电动势E0，零序电流I0从线路流向母线， 母线零序电压U0却是规定由母线指向系统，所以 必须将零序电压按照相反方向接线才能使零序功 率方向是由母线指向系统。这是传统接线方式， 在保护实现微机化后，零序电压由保护计算三相 电压矢量和来自产，不再采用母线零序绕组，这 样接线是为了备用。

电源电缆编号


电缆号数：电源电缆联系全站同一一次电压等级 的所有间隔，所以应该单独统一编号，一般从01 开始依顺序编号 电源种类：交流电源编JL，直流电源编ZL。 由上面可知，所有相同间隔的相同功能电缆除了 首位数有区别，其他数字应该是一样的。
二、号头的编号 1、电流回路




电流流入装置的顺序：流入第一个装置为1，流出 后进入下一个装置为2，依次类推。 编号：一般的CT有四组绕组，保护用的编号41， 遥测、录波用42，测量用43，计量用44。 相别：A、B、C、N，N为接地端。

发电厂变电所二次接线-10页文档资料

发电厂变电所二次接线-10页文档资料

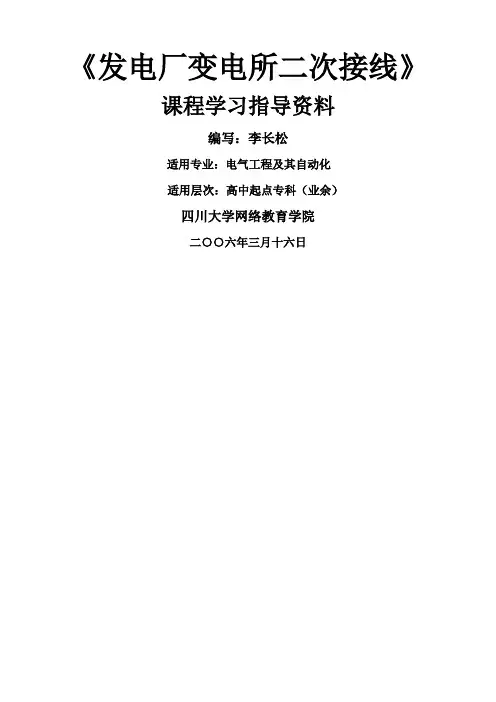

《发电厂变电所二次接线》课程学习指导资料编写：李长松适用专业：电气工程及其自动化适用层次：高中起点专科（业余）四川大学网络教育学院二○○六年三月十六日《发电厂变电所二次接线》课程学习指导资料编写：李长松审稿(签字)：审判(主管教负责人签字)：本课程学习指导资料根据该课程教学大纲的要求，参照现行采用教材《变配电所二次系统》（阎晓霞、苏小林编，中国电力出版社、2019年5月第1版）以及课程学习光盘，并结合远程网络业余教育的教学特点和教学规律进行编写，适用于电气工程及其自动化专业专生本(业余)学生。

第一部分课程的学习目的及总体要求一、课程的学习目的通过各种方式的学习，使学生掌握发电厂及变电站的二次回路的构成及其工作原理。

主要内容包括：控制系统、信号系统、同步系统、直流系统电源、电压互感器的二次回路及变电站综合自动化等。

二、课程的总体要求通过各种方式的学习，使学生树立工程观点，了解变电站二次系统的概念和组成，熟悉二次回路的基本构成和连接，掌握二次回路的读图并在其此基础上进行二次回路的设计，了解二次系统中出现的新技术和新设备及其应用，并在分析和解决实际工程能力方面得到训练第二部分课程学习的基本要求及重点难点内容分析第一章二次图的基本知识1．本章基本要求♦了解电气图的分类♦掌握常用元件的图形符号♦掌握常用元件的文字符号♦了解有关项目及项目代号的术语♦掌握项目代号的构成♦了解电气图的表示方法♦掌握二次电气图的概念和分类♦掌握集中式二次电路图和分开式二次电路图的概念和特点♦了解二次接线图的概念和分类♦了解单元接线图和端子接线图的概念和特点2．本章重点难点分析■常用元件的图形符号及表示方法▪继电器和线圈的图形符号▪触点的图形符号：常开触点、常闭触点、延时断开或闭合的常开触点、延时断开或闭合的常闭触点▪非电气量触点的图形符号▪标准中的各类开关和触点符号都是在连接线为竖向布置的形式中给出，当需要以水平形式布置时，必须将符号按逆时针方向旋转90°后画出，即必须画成“左开右闭”或“下开上闭”的形式。

变电站 二次回路


第一节 电气图的基本概念
二、电气图形符号、文字符号——文字符号（一）
文字符号：标注在图形符号旁的文字、数字，以区分 不同的设备、元件，以及同类设备或元件中不同功能的 设备或元件。
文字符号的组成：分为“基本文字符号”和“辅助文 字符号”。
组成形式：基本符号+辅助符号+数字序号。 如FU3—第2个熔断器;K2—第2个继电器。
（六）连接向去向和接线关系的表示法
1、连续表示法
2、中断表示法
第二节 二次电气图
二次电气图的作用： 阐述二次系统的工作原理，提供装接信息。 二次电气图的主要内容： 1、二次电路图
集中式、分开式 2、二次接线图 单元接线图、端子接线图、电缆配置图、互连接线图 等
第二节 二次电气图
一、二次电路，连接线一般成水平布置。
2、垂直不置：设备或元件按列布置，连接线一般成垂直布置。
（五）电路或元件的布置
1、功能布局法：只考虑元件的功能关系，而不考虑实际位置。 按工作顺序，各功能组或元件在图中从左到右、从上到下排列。如系 统图、电路图、逻辑图。
2、位置布置法：图中元件符号的布置对应于该元件的实际位置。 如接线图、电缆配置图、屏面布置图。
项目代号：用于识别图、图表、表格中和设备上的项目种类、 并提供层次关系、实际位置的一种特定符号。
项目代号的组成：由4个代号段组成： 1、种类代号：用于识别种类的代号。一般由规定的文字符号和 数字组成，其前缀符号为“-”。如-K2表示第二个继电器。 2、高层代号：用于识别所属关系的代号。由自行规定的文字和 数字符号组成，其前缀符号为“=”。如=S1-QF2表示S1系统中的第2 个断路器；=S=2-PA3表示S系统中第2个子系统的第3个电流表，简写 为=S2-PA3。

变电站二次回路的作用和组成及故障处理

二次回路的作用和组成及故障处理
2023/3/31
1
• 1.二次回路的基本概念 • 2.二次回路的作用和组成 • 3.二次接线图 • 4.二次回路的标号原则及方法 • 5.断路器的控制、信号回路 • 6.控制回路的故障处理方法
2023/3/31
2
1.二次回路的基本概念
27.5KV母线
+
+
LH
LJ
SJ
+SM,LD闪光，显
9 10 9 12 TWJ
7 78
2 10
DL
HQ XK
9
3 15
37
3 11 4 12
示合闸回路完好， 可以合闸
T WK H TBJ1 3
TBJ2
11
58 67
TBJ
DL
33 I 37
39
27
TBJ U 78 TQ
HWJ
78
BCJ
2023/3/31
16
5.断路器的控制、信号回路
馈线
原理接线图
6
3.二次接线图 B.展开接线图
27.5KV
•展开接线图：是在
LH
A411 N411
LJ 28
交流电流回路
原理图的基础上，将 LH 直流与交流回路分开， 交流回路中电流与电 DL
+KM
1RD
LJ
113
-KM 小母线及熔断器
SJ 2RD
7 82
时间继电器
压回路分开，即同一 元件的线圈、接点分 别放在所属回路中， 按动作先后先上后下、
1KX
I-1 ②
① I2-3
A411 1 I1-2
④
③ I2-7

变电所二次回路图及其全部讲解..

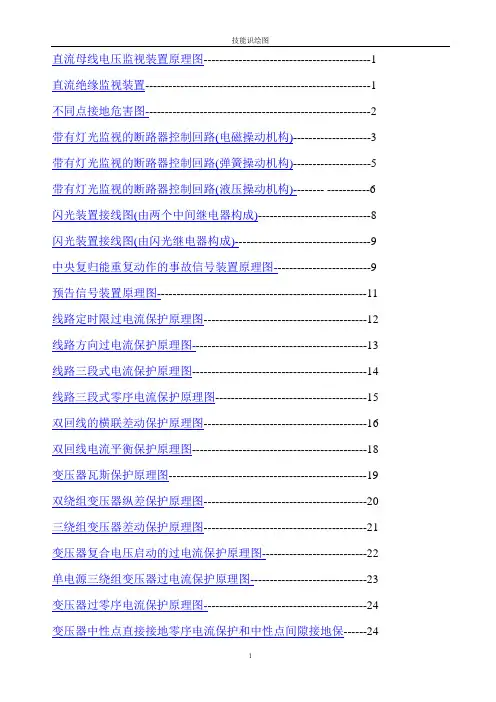

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

变电站二次——信号回路共69页

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
变电站二次——信号回路
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、事故信号 （1）
事故信号的级别高于预告信号，它只有当系统 或变电所内设备发生故障引起断路器跳闸时才 动作。
二、事故信号 （2）
断路器跳闸具体可以由以下原因引起： 1）线路或电气设备发生事故，由继电保护装 置动作跳闸； 2）自动无功优化、备用电源自投等自动装置 来跳闸； 3）继电保护或自动装置误动作、二次回路故 障误跳闸或断路器自动脱扣等非正常跳闸。
一、概述（3）
为了方便现场运行人员分析判断，不同的信号 一般有不同的表示方式，如事故信号一般用电 笛声表示，并伴有相应断路器变位的绿灯闪光 信号；预告信号、继电保护及自动装置的启动、 动作、呼唤等信号常发光字信号并伴有警铃声；
一、概述（4）
断路器位置常以红绿、隔离开关位置常以自动、 手动变位的十字灯或机械位置变化等来表示； 主变的有载调压开关位置则常以相应的数字显 示。随着计算机监控系统的应用，信号系统变 得越来越完善，它的分类更细，信息量更全， 可以语言报警，并记录报警时间，这样对事故 的追忆、分析更为方便。
一、概述（12）
c) 在变电所中信息量很大，在大量的信号中， 动作的信号属于哪个设备单元，应有明显的指 示。这样，在出现不正常运行状态或发生事故 时，通过信号装置的动作指示，运行人员就能 迅速知道，在哪个回路中，在什么设备上，发 生了什么性质和什么内容的故障，便于快速反 应与正确处理。
一、概述（13）
一、概述（5）
在的变电所中，正常的操作和事故处理，均由 变电所的运行人员根据调度指令及对信号设备 动作情况的分析判断来进行控制操作。其中信 号装置的作用是把电气设备和电力系统的运行 状况变换运行人员可以察觉的声光信号。所以， 虽然与控制装置相比信号装置不直接作用并改 变设备的运行状态，但对变电所的安全运行同 样重要。
第四篇 电气二次回路
第十七章 信号回路
一、概述（1）
在变电所中，必要安装有完善而可靠的信号装 置，以供运行人员经常监视所内各种电气设备 和系统的运行状态。
一、概述（2）
这些信号装置按其告警的性质一般可以分为以下 几种： 1）事故信号――表示设备或系统发生故障，造成 断路器事故跳闸的信号； 2）预告信号――表示系统或一、二次设备偏离正 常运行状态的信号； 3）位置信号――表示断路器、隔离开关、变压器 的有载调压开关等开关设备触头位置的信号； 4）继电保护及自动装置的启动、动作、呼唤等信 号。
一、概述（6）
变电所的信号装置必须满足以下要求。 1）信号装置的动作要准确、可靠
信号装置作为一种信息变换设备，它输入的信 息是电气设备和电力系统的各种运行状态，输 出是运行人员可以感受的声光信号。这种变换 是按人事先约定的对应关系进行的。例如，表 示断路器正常合闸用红灯信号灯点亮；事故跳 闸的声音信号是电笛声，而灯光信号是绿色信 号灯闪光；直流系统接地时为警铃响，并有光 字牌指示等等。
一、概述（7）
信号装置的这种变换信息的功能一定要准确可 靠，既不能误变换，也不允许不变换。否则， 运行人员就不能准确地掌握电气设备和系统的 运行工况，因而也就不能作出正确的判断和操 作，甚至可能造成操作地延误或严重事故。例 如，当小接地电流系统发生单相接地时，如果 信号装置失灵而不能及时发出警报信号，运行 人员就不可能作出停用电容器及拉路查找接地 点决定和操作，结果系统发生长时间接地，结 果造成设备绝缘损坏和故障停电事故。
3）信号装置对事件的反应要及时 当电气设备或系统发生事故或出现异常运行状 态时，运行人员必须及时知道，并尽快进行处 理，减少事故造成设备损坏的程度及对电网的 影响，这样就要求信号装置有较高的反应速度， 否则可能延误事故的处理，而使事故扩大。
一、概述（14）
3）信号装置对事件的反应要及时 在信号系统中，常常根据信号的重要性将其分 为瞬时预告信号与延时预告信号，这样既可以 突出一些重要信号，也可以减少一些次要信号 对运行人员的精神压力，如一些在系统波动或 操作中的瞬间干扰可能触发的信号。
一、概述（10）
ቤተ መጻሕፍቲ ባይዱb) 信号装置是否动作要有明显的区别，便于 运行人员查找具体的动作信号内容，不致多读 或少读信号，造成对发生事件的错误判断。最 好还能做到，在几个动作的信号中，已经动作 并被运行人员确认的信号与没有确认的之间有 明显的区别，如未确认的闪光，已确认的不闪 光；
一、概述（11）
b）动作后又自动消失与没有动作的信号之间 有明显的区别，如自动消失的有闪光但可复归， 未动作的没有任何信号等。随着微机型信号系 统及计算机监控系统的应用，这一点已不难实 现。
二、事故信号 （3）
以上断路器跳闸无论是何种原因引起的，运行 人员都应当立即知道，并迅速采取措施处，所 以事故信号装置应具有以下功能： 1）发生断路器跳闸时应无延时发出事故音响 信号，同时有相应的灯光信号（一般为相应断 路器绿灯闪光）指出发生跳闸的断路器位置；
二、事故信号 （4）
2）应立即通过远动装置，向调度系统及远方 的监控系统发出遥信信号； 3）能手动或自动复归音响信号，能进行定期 切换对声光信号进行试验，但在试验时不发遥 信； 4）事故时应有光信号或机械掉牌、机械变位 等指示信号，指明继电保护和自动装置的动作 情况；
一、概述（8）
2）声光信号要便于运行人员注意 运行人员感受各种信号主要靠视觉和听觉，光 线的不同颜色、亮度，声音的不同频率及强度 被人感受的灵敏度不同。信号装置采用的声光 信号必须适应人的要求，明显、清晰，最有利 于人的感官接收与判别，有利于对发生事件的 判断。
一、概述（9）
具体解释如下： a）对不同性质的信号，要有明显的区别。例 如，事故跳闸的音响是电笛声，预告信号的音 响是警铃声，运行人员从音响信号就能判断发 生事件的性质。
二、事故信号 （5）
5）能重复动作，当一台断路器事故跳闸后， 在运行人员还没来得及确认事故及复位之前又 发生了新的事故跳闸时，事故信号装置还能发 出音响和灯光信号； 6）能手动对事故信号装置进行定期切换试验。
三、预告信号 （1）
预告信号是系统或变电所中电气设备运行状态 发生变化或不正常的信号，在一般变电所中， 预告信号应包括以下内容。 1）系统中发生各种参数的越限，如系统过电 压、欠电压，系统频率异常，各种电力设备的 过负荷等；
