交直流控制电源一体化解决的技术问题
❖ 站用电进线ATS的工作模式和照明、风机等重要负荷配电回路具备远程控制，站用电系统运行实现全参数监控。
❖ 共享直流操作电源的蓄电池组，取消传统UPS和通信电源的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接由直流母线变换取得交流不间断电源和通信电源。
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
目录
一、交直流控制电源系统类型与现状。二、电力运营对交直流控制电源的要求。三、交直流控制电源一体化的系统方案。四、许继电源交直流控制电源产品核心部件。
XJ POWER
控制保护专业
控制保护专业
自动化专业
远动通信专业
站用交流电源 A供应商
直流操作电源 B供应商
交流不间断电源 C供应商
通信电源 D供应商
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
电力运营对交直流控制电源的要求
的控制，获得完美正弦波输出电压。 ❖ 交流输入与输出均采用工频变压器隔离，保证交流侧任何
扰动的不会影响直流操作电源，具有最高的可靠性。 ❖ 逆变器输出电流峰值系数达 4 : 1，适用于各类负载，保证
在负载短路时，逆变器不因过载而停机。 ❖ 维护旁路回路具备防误操作闭锁措施，保证误操作开关时
不出现交流供电间断或损坏电源模块。
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去

发电厂和变电站的控制与信号解析课件

4、对控制回路的基本要求
1）手动跳、合闸；自动跳、合闸；跳、合闸操作完成后，应能自动切断跳、合闸脉 1）断路器跳合闸回路
冲电流
2）应有防止断路器多次合闸的“跳跃”闭 2）防跳闭锁回路
锁装置 3）应能指示断路器的合闸与跳闸位置状态，3 ）断路器的位置指示
灯回路
自动跳闸或合闸应有明显的信号
电气常用图形符号
继电器线圈电流小于启动值时，其常开触点断开，常闭触点闭合继电器线圈电流大于启动值时，其常开触点闭合，常闭触点断开
断路器断开时：断路器的常开触点断开，常闭触点闭合断路器闭合时：断路器的常开触点闭合，常闭触点断开
三、原理接线图
优点：将一次和二次接线中相关部分画在一起，所有设备用国家统一的图形和文字符号表示，能表达明确的整体概念。缺点：没有表明元件的内部接线、端子标号及导线连接方法等，不能作为施工图纸。
4）应能监视熔断器的工作状态及跳、合闸 4）断路器自动跳闸或
回路的完整性；
自动合闸的信号回路
5）控制回路应力求简单可靠，使控制电缆
芯数目最少。
5、详细分析各过程的动作原理 5-1、断路器的跳、合闸回路
1、断路器跳、合闸回路的工作原理手动合闸手动跳闸自动跳、合闸
2、在跳、合闸回路中，串入QF触点的原因保护跳、合闸线圈保护控制开关SA的触点
作为制造、安装、运行的重要技术图纸，也是绘制安装接线图的主要依据。
五、安装接线图 1、安装接线图的作用控制屏（台）制造厂生产加工和现场安装施工用的图，也是用户检修、试验等的主要参考图，是根据展开接线图绘制的。 2、安装接线图的组成 • 屏面布置图（从控制屏正面看） • 屏背面接线图（从屏背后看） • 端子排图（从屏背后看）

变电站标准倒闸操作演示幻灯片ppt课件

? （2）在操作票上应填写检查接地前相应隔离开关（手车）确在断开位置；进行验电；拉、合接地开关的编号；装设每一组接地线的地点及编号。以防发生带电合接地开关及带电挂地线，以及带地线送电等恶性事故的发生。
? （3）为了防止电压互感器发生反送电和设备误动作，对必须拔下或断开的控制回路或电压互感器回路的熔断器名称及检修结束后将其恢复等操作，均应填入工作票内。
7
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
? （4）一张操作票只能填写一个操作任务，所谓“一个操作任务”是指根据同一操作命令，且为了相同的操作目的而进行的一系列相互关联并依次进行倒闸操作的过程。例如:?将一种运行方式改变到另一种运行方式； ?将一台电气设备由一种状态改变到另一种状态；?同一母线上的电气设备依次倒换至另一母线；?一系列相互关联，并按一定顺序进行的操作。
? 操作过程中，不得进行交接班，只有操作结束后，方可将操作票移交给下一个班组，交班人员详细交代操作票执行情况和注意事项，接班人员应重新审核，熟悉操作票。
? 6、检查 ? 每操作一项，应检查一项，检查操作正确性，检查表计、机械指示等是
否正确。 ? 7、操作汇报
5
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
右上方侧。（６）监护人唱票，宣读操作项目，操作人手指设备的名称进行复诵。
14
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益

变电站基础培训教学PPT课件

电力系统运行要求
保证供电的可靠性、安全性、经济性和环保性。
电力系统组成
包括发电机、变压器、输电线路、配电装置和用电设备等。
安全操作规程与注意事项
安全操作规程
工作前必须穿戴好防护用品，检查工具是否完好。
严格遵守“两票三制”，即工作票制度、操作票制度和交接班制度、设备巡回检查制度、设备定期试验轮换制度。
等。
学习设备操作
通过仿真培训系统学习变电站设备的操作方法，如断路器、
隔离开关、接地开关等。
进行模拟操作
在仿真系统中进行模拟操作，熟悉设备操作流程和注意事项
。
实际操作考核标准
操作准确性
能够准确完成设备操作，无误操作或漏操作。
操作规范性
按照操作规程进行操作，步骤清晰、动作规范
。
安全意识
具备安全意识，遵守安全规定，无违章操作。
团队协作能力
与团队成员协作配合，共同完成操作任务。
团队协作能力培养
分工协作
明确团队成员的分工和职责，发挥各自优势，形成合力。
互相学习
鼓励团队成员互相学习、交流经验，共同提高操作技能水平。
有效沟通
保持团队成员之间的有效沟通，及时传递信息，确保操作顺利进行。
团队凝聚力
通过共同完成操作任务，增强团队凝聚力和协作精神。
变电站主要设备及功能
01
02
03
主要设备
变压器、断路器、隔离开关、母线、避雷器、电容器、电抗器等。
变压器
变换电压，使得电能能够远距离传输并减少损耗。
断路器
在正常情况下接通或断开电路，在故障情况下自动断开电路，保护系统安全。
变电站主要设备及功能

变电站ppt课件

操作票填写
• （4）检查负荷分配。 • （5）装、拆临时接地线。 • （6）安装或拆除控制回路或电压互感器回路的保险。 • （7）切换保护回路。 • （8）检验是否确无电压。 • 3.操作票必须由操作人在接受指令后操作前填写。经监护人，值班负责人审核后方可操作。
变电站培训课件
变电站一次设备图
电力系统
• 电力系统由发电厂、变电站、输配电装置、电力网的线路和用户用电设备组成的（即发、输、变、配、用电）
一次设备
• 发电机、变压器、开关、刀闸、母线、架空线路、电缆线路等叫一次系统。
二次系统的概念及分类
• 监视和测量、计量仪表、继电保护及自动装置用的电器、开关、控制和信号设备以及操作电缆和控制电缆等叫二次系统。 • 按性质分交流电流回路、交流电压回路和直流回路三种。 • 按系统用途分测量仪表回路、继电保护和自动装置回路，开关控制和信号回路，开关和刀闸电气闭锁回路和操作电源回路。
压缩空气断路器等。
1.六氟化硫断路器
SF6断路器灭弧室结构和工作示意图
LN2-10型高压SF6断路器
1—接线端子；2—绝缘筒(内有气缸和触头)；3—下接线端子；4—操动机构箱；5—小车；6—断路弹簧
1—静触头；2—绝缘喷嘴；3—动触头；4—气缸(连同动触头由操动机构传动)；5—压气活塞(固定)；6—电弧
2.真空断路器
ZN12B型35kV户内真空断路器
ZN28A-12户内交流高压真空断路器
倒闸操作的技术规定
• 1.送电时，先合上母线侧刀闸，再合线路侧刀闸，最后合上开关。停电时顺序相反，严禁带负荷拉、合闸。 • 2.带联络线的操作：停送电时，同一系统要用开关进行并列、解列，不德用刀闸并列或解列。 • 3.母线停电操作：电压互感器应最后停电，送电时应先合电压互感器。

变电站控制与信号 PPT课件

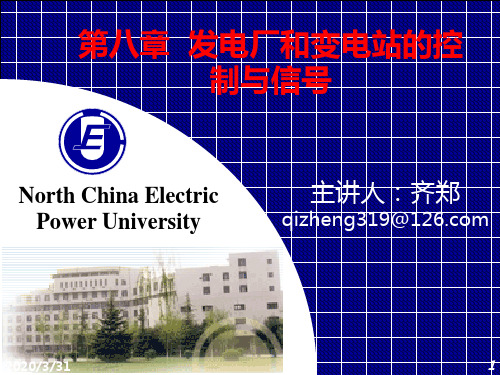

第八章发电厂和变电站的控制与信号
North China Electric Power University
主讲人：齐郑
qizheng319@
2020/3/31
1
第八章发电厂和变电站的控制与信号
基本要求： 1、发电厂和变电站的控制方式 2、二次回路接线图 3、断路器的传统控制方式
合闸后
水平位置：预备跳闸
跳闸后
操作位置：
合闸操作---由预备合闸右旋30度至合闸位，发出合闸脉冲，手放开后手柄复位。
------层次分明，便于动作程序和工作原理。
page13
跳闸线圈
时间继电器的延时断开的常开触点
原理图的缺点：
只能表示主要元件，无法表示细节；
不能表示继电器间接线的实际位置，不便于维护和调试；
没有表示各元件内部的接线情况如端子编号、回路编号等；
难以表示复杂的保护装置；
直流+-极号多而散，不易看图。 North China Electric Power University page14
North China Electric Power University
page6
第二节二次回路接线图
二
测量表计控制信号设备
次
继电保护装置
设各种自动装置
备
对一次设备进行监视、控制、测量、保护、调节
直流回路\交流回路
二测量表计回路次断路器控制和信号回路系操作电源回路统继电保护回路
第三节断路器的传统控制方式
对控制回路的一般要求
操作完成后应迅速自动断开断路器的合闸或跳闸回路以免烧坏线圈。既能在远方由控制开关进行手动合闸或跳闸，又能在自动装置和继电保护的作用下自动合闸和跳闸。控制回路应有反映断路器位置状态的信号。具有防止断路器多次合、跳闸的“防跳”装置。对控制回路及其电源进行监视（强电220V或110V；弱电48V或24V)。对采用气压、液压和弹簧操作的断路器，应有对压力是否正常和是否拉紧到位的监视回路和动作闭锁回路。

变电站运行的基本知识ppt文档

停电操作：先断断路器QF，再断线路侧隔离开关QSL，最后断母线侧隔离开关QSB
1 、不分段的单母线接线
（3）特点： ➢ 优点：简单、经济。
①接线简单（设备少）、清晰、明了； ②布置、安装简单，配电装置建造费用低； ③断路器与隔离开关间易实现可靠的防误闭锁,操作安全、方便，母线故障的几率低； ④易扩建和采用成套式配电装置。 ⑤有利用电源互为备用及负荷间的合理分配；正常投切与故障投切互不干扰，灵活方便。 ➢ 缺点：不够灵活可靠。 ①主母线、母隔故障或检修，全厂停电； ②任一回路断路器检修，该回路停电。
（1）接线形式：图-4
把单母线分成二段或三段，在各段之间接上分段断路器或分段隔离开关的接线。
分段隔离开关
分段断路器
图-4
2、分段的单母线接线
（2）运行方式
➢ 母线并联运行：QF闭合运行
正常运行时：相当于不分段的单母线接线。若电源1 停止供电，则电源2通过 QFd闭合向Ⅰ段母线供电，不影响对负荷的供电，可靠性高。
3、单母线带旁路母线接线
（1）接线形式：图-5
旁路母线WBa是通
过旁路断路器QFa与
旁路
主母线WB相连，通母
过旁路隔离开关QSa 线
与每一出线相连。旁
主
路隔离开关QSa倒闸
母
操作用。
线
图-5
旁路隔离开关
旁路断路器
3、单母线带旁路母线接线
变电站运行的基本知识
教学要求： ➢熟悉电气主接线的基本形式、接线特点及应用 ➢学会电气主接线图读图方法； ➢掌握各种运行方式 ➢熟悉倒闸操作及如何进行安全措施布置 ➢熟悉设备巡检的相关内容及正确判断设备运行的异常状况。重点：常用主接线的接线特点及适用范围

变电站基础知识ppt课件

• 母线：是电源和用户线路的连接点，是各种输配电装置的中间环节。其作用是汇集、分配和传送电能。分硬母线和软母线两类
• 电压互感器：电压互感器是将电路上的高电压变换为同相位的低电压的仪器。以隔离高电压，保证测量人员、仪表及继电保护装置的安全。符号为“TV”
7
技术术语
• 电流互感器：是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护装置与高压电路分开的仪器。符号为“TA”
23
高压开关柜
• 防止误操作的闭锁装置：开关柜具有可靠的防止误操作的闭锁装置，目的是防止误操作，以达到 “五防”要求，保证操作人员的人身安全与设备安全，符合SD318《高压开关柜闭锁装置技术条件》的要求。
• 变压器的冷却介质有油（O）、水（W）、和空气（A）。循环种类有自然循环（N）、强迫非导向循环（F）、强迫导向循环（D）。
• 油浸式电力变压器的冷却方式有油浸自冷式（ONAN2）、油浸风冷式（ONAF）和强迫油循环冷却方式
19
电力变压器
• 变压器型号：由两部分组成。第一部分：汉语拼音的代表符号，用以代表该台变压器的分类、结构特征和用途；第二部分：数据，分子代表额定容量（kVA），分母代表高压绕组电压等级（kV）
• 绝缘套管：用于将变压器内部的各侧线圈引线引到油箱的外部，不但作为引线对地绝缘，而且担负固定引线的作用。
• 调压装置：用来改变变压器绕组匝数以调整电压，从而保证电网的电压质量、保持电网安全稳定运行、提高供电可靠性。分为无载调压和有载调压两类
18
电力变压器
• 冷却系统：通过油的对流，经散热器冷却后流回油箱，以降低变压器的运行温度，使变压器运行在额定温升之下，以延长变压器的使用寿命

变电站电压电流回路PPT课件

电压回路绝缘故障
电压回路故障的诊断与处理
01
02
03
04
了解电压回路故障类型及处理方法
检查二次接线是否牢固，排除接触不良引起的故障。
检查电压互感器是否正常工作，及时更换故障元件。
定期检测绝缘电阻，发现异常及时处理。
掌握电流回路故障识别及修复技巧
总结词
检查电流互感器是否正常工作，及时更换故障元件。
电流互感器故障
技术背景：随着科技的发展，一些新的技术在变电站电压电流回路中得到应用。
THANKS FOR
WATCHING
感谢您的观看
详细描述
通过对电压回路的优化配置，可以简化变电站的结构，降低建设和维护成本，提高经济效益。
总结词
减少损耗、提高效率
总结词
增强稳定性
总结词
简化结构、降低成本
01
02
03
04
05
06
优化电压回路的配置
总结词
提高测量精度
详细描述
通过对电流回路的优化配置，可以增强电流保护功能，提高继电保护的可靠性和快速性，减少故障对电力系统的冲击和影响。
详细描述
加强监测和维护
总结词
加强对电压电流回路的监测和维护，及时发现和解决潜在问题，可以确保回路的稳定运行，提高电力系统的可靠性。
详细描述
提高电压电流回路的稳定性
05
案例分析
某变电站电压电流回路出现异常，导致电压波动和电流指示不稳定。
故障现象
故障分析
故障处理
经验教训
经过检查，发现回路中存在接触不良和线路老化问题。
优化措施
对回路中的设备进行升级改造，提高设备的容量和性能。同时，对回路布局进行优化，减少线路损耗和电压降。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精品课件
四、直流系统绝缘监察装置
1、简单的绝缘监察装置
精品课件
13
四、直流系统绝缘监ຫໍສະໝຸດ 装置直流电压监察装置精品课件
五、信号回路
在变电所中，必要安装有完善而可靠的信号装置，以供运行人员经常监视所内各种电气设备和系统的运行状态。
这些信号装置信号按其用途可分为：
1、事故信号。当一次系统发生事故引起断路器跳闸时，由继电保护或自动装置动作启动信号系统发出的声、光信号，以引起运行人员注意。 2、预告信号。当一次或二次电气设备出现不正常运行状态时，由继电倮护动作启动信号系统发出的声、光信号。预告信号又分为瞬时预告信号和延时预告信号。 3、位置信号。表示断路器、隔离开关以及其他开关设备状态的位置信号。其中事故信号和预告信号又称为中央信号。为了使运行人员准确迅速掌握电气设备和系统工况，事故信号与预告信号应有明显区别。通常事故跳闸时，发出蜂鸣器声，并伴有断路器指示绿灯闪光；预告信号发生时警铃响，并伴有光字牌指示等。
当电气设备发生不正常运行状态时，相应的保护装置的触点K闭合，预告信号的启动回路接通，即＋700经触点K和光字牌HL接至预告小母线M709和M71 0上，再经过S的触点1 3－14、15—16，变流器U至－700，使KM动作，启动警铃并点亮相应光字牌HL。不同回路的信号光字牌并入启动回路，使预告信号能重复动作。
精品课件
五、信号回路
1、中央信号回路
中央信号装于控制室的中央信号屏上，是控制室控制的所有安装单位的公用装置。
＋700、-700为信号小母线；M708为事故音响小母线； M709、M710为预告信号小母线；U为脉冲变流器；KM为执行继电器；SA为控制开关；S为转换开关。
精品课件
五、信号回路
精品课件
四、直流系统绝缘监察装置
精品课件
四、直流系统绝缘监察装置
－、对直流绝缘监祭装置的基本要求 1、应能正确反映直流系统中任一极绝缘电阻下降。当绝缘电阻降至15～20kΩ及以下时，应发出灯光和音响预告信号。 2、应能测定正极或负极的绝缘电阻下降，以及绝缘电阻的大小。 3、应能查找直流系统发生接地的地点。
一、变电站操作电源概述
变电站的操作电源可以采用直流电源，也可以采用交流电源蓄电池操作电源是由一定数量的蓄电池串联成组供电的一种与电力系统运行方式无关的直流电源系统，供电可靠性高，蓄电池电压平稳、容量较大，能够满过变电站直流负荷及变电站对操作电源的基本要求，因此是目前变电站普遍采用的操作电源。
精品课件
一、变电站操作电源概述
变电站对操作电源的基本要求如下：
精品课件
二、变电站的操作电源分类
精品课件
二、变电站的操作电源分类
精品课件
三、变电站的操作电源简介
1、蓄电池直流电源
在变电站中，广泛采用浮充运行的蓄电池直流系统。浮充电：在交流电源正常时，充电设备的直流输出端和蓄电池及直流负载并接，以恒压充电方式对蓄电池组进行浮充电以保持容量，同时，充电设备承担经常性负荷供电。
2、预告信号回路
精品课件
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
精品课件
精品课件
5
三、变电站的操作电源简介
2.复式整流操作电源
精品课件
6
三、变电站的操作电源简介
3、电源变换式直流电源
精品课件
三、变电站的操作电源简介
4、硅整流电容储能直流电源
精品课件
三、变电站的操作电源简介
5、交流操作电源
最常见的交流操作电源是互感器电源。互感器的一次侧均接于一次系统，其供电可靠性受一次系统运行情况的制约。若电压源取自电压互感器，一次系统短路时将不能正常工作；而电流源取自电流互感器，一次系统短路时的过电流使电流源增强，不影响保护装置正常工作。因此，电流源的可靠性优于电压源，所以断路器的分闸回路一律采用交流电流源作交流操作电源。
精品课件
9
四、直流系统绝缘监察装置
