各皮带机技术参数

各皮带机技术参数皮带机是一种用于输送物料的装置，广泛应用于矿山、港口、电力、化工、建筑等行业。

下面是一些常见的皮带机技术参数：1.载荷能力：皮带机的载荷能力是指其能够承受的最大物料重量。

这个参数通常以吨/小时或千克/小时来衡量。

载荷能力与皮带的宽度、速度以及物料的密度等因素息息相关。

2.皮带宽度：皮带宽度是指皮带机输送物料的有效宽度。

这个参数通常以毫米为单位。

宽度的选择必须根据物料的性质、体积、形状等因素来确定。

3.输送速度：皮带机的输送速度是指皮带机每分钟传输的线速度，通常以米/秒或米/分来表示。

输送速度的选择要根据物料的性质、类型以及工作环境等因素综合考虑。

4.皮带材料：皮带材料是指制造皮带机输送带的材质。

常见的皮带材料有橡胶、聚酯、尼龙、钢丝绳等。

不同的物料性质和工作环境需要选择适合的皮带材料。

5.皮带张力：皮带机的皮带张力是指皮带在运行过程中的拉力。

皮带张力的大小与输送物料的重量、牵引功率、传输距离等因素有关。

6.传动形式：皮带机的传动形式通常有直接传动和间接传动两种。

直接传动是指电机直接驱动皮带机，而间接传动是通过减速器和联轴器将电机的动力传递给皮带机。

7.机身长度：机身长度是指整个皮带机的长度，包括供料端和出料端。

机身长度的选择要根据输送物料的类型和工作场地的大小来确定。

8.输送角度：输送角度是指皮带机的输送方向与水平线之间的夹角。

输送角度的选择要根据物料的性质和输送距离来确定。

9.输送距离：输送距离是指从供料端到出料端的实际输送距离。

输送距离的长短直接影响到皮带机的设计和运行参数的选择。

10.功率消耗：皮带机的功率消耗是指机器在运行时所需要的能量。

功率消耗与速度、载荷能力、皮带长度等因素密切相关。

总之，以上是一些常见的皮带机技术参数。

在选择和设计皮带机时，需要综合考虑物料的性质、输送要求、工作环境等多方面因素，以确保皮带机能够高效稳定地完成物料的输送任务。

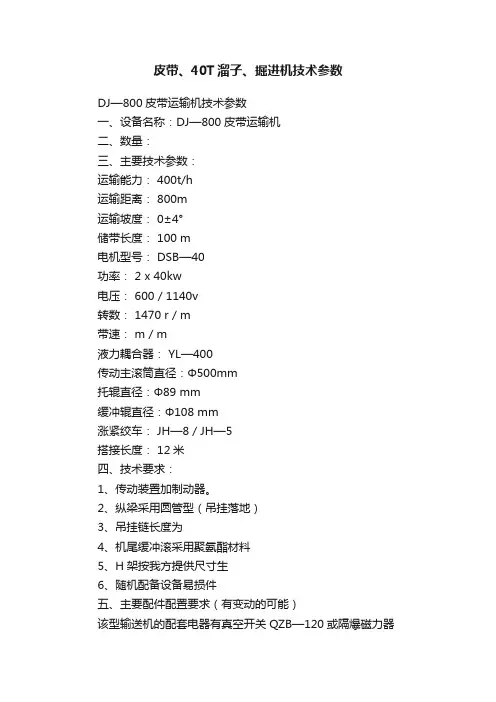

皮带、40T溜子、掘进机技术参数DJ—800皮带运输机技术参数一、设备名称：DJ—800皮带运输机二、数量：三、主要技术参数：运输能力： 400t/h运输距离： 800m运输坡度：0±4°储带长度： 100 m电机型号： DSB—40功率： 2 x 40kw电压： 600 / 1140v转数： 1470 r / m带速： m / m液力耦合器： YL—400传动主滚筒直径：Φ500mm托辊直径：Φ89 mm缓冲辊直径：Φ108 mm涨紧绞车： JH—8 / JH—5搭接长度： 12米四、技术要求：1、传动装置加制动器。

2、纵梁采用圆管型（吊挂落地）3、吊挂链长度为4、机尾缓冲滚采用聚氨酯材料5、H架按我方提供尺寸生6、随机配备设备易损件五、主要配件配置要求（有变动的可能）该型输送机的配套电器有真空开关QZB—120或隔爆磁力器QC83—120D，2台；磁力起动器QC83—80N（真空），1台。

皮带控制箱PJB—Ⅱ的保护系统包括：急停保护、跑偏保护、煤位保护、速度保护、超温撒水保护、烟雾保护、纵向撕裂保护。

通讯装置。

SGB620—/40T刮板输送机技术参数一、设备名称：SGB620—/40T刮板输送机二、数量：三、使用范围：SGB620—/40T刮板输送机适用中间巷道输送煤炭。

四、技术参数：输送量： 150t/h出厂长度： 100m链速：s电动机型号： DSB—40功率： 40kw转速： 1470r/min电压： 380/600v液联轴器型号： YL—400A 型额定功率： 40kw工作液体： 22号汽轮机油注油量（即在注油孔处的最大注入量）： 9L刮板链型式：边双链规格： 18 x 64 mm每条链破断负荷：≥350KN减速器传动比： 1：中部槽长 x 宽 x 高 1500 x 620 x 180 mm机器总重： t五、技术要求：1、必须有煤矿用产品安全标志证书及“MA”标志2、该型输送机的配套电器有真空开关（QZB—120）或隔爆磁力器（QC83—120D）3、机器动力由电动机传递给液力联轴器经减速器带动链轮传动。

皮带机技术要求一、主要技术参数原煤粒度 0～300 mm运输能力(t/h) 500吨／小时设计长度（m） 700 m设计角度：满足＜0-8°驱动形式采用机头双驱动运输机宽度(mm) 1000 mm带速(m/s) 2.5 m/s胶带型号: PVG1000S额定电压： 660V/1140V装机功率： 2×75KW张紧方式：液压涨紧储带装置: 4层100米储带二、技术要求（一）机头部分：1、驱动方式：驱动功率为2×75kw，卸载方式采用机头伸出梁卸载，布置形式采用头部双滚筒驱动，传动滚筒和减速机，电动机与减速机均采用蛇形弹簧联轴器连接，要求对中性好，调整及拆装方便。

2、电动机功率为 2×75 Kw，电压 660 /1140V，防护等级IP55，防爆等级DI，绝缘等级H级，建议选用南阳产品；减速器建议选用SEW传动设备有限公司产品，型号为M3RSF70，速比为25。

3、启动形式采用可控硅软启动，数量为2台。

4、输送机的卸载部采用伸出架卸载方式，机头部采用立柱型机架，钢板焊接，头部支撑卸载滚筒。

5、机头部设两道清扫器，重锤刮板清扫器及空段犁式清扫器。

6、驱动滚筒的直径φ830mm，采用铸焊结构，表面采用TIPTOP陶瓷包胶，厚度不小于15mm。

改向滚筒直径φ400mm,采用焊接结构，卸载滚筒直径φ630mm。

轴承座采用整体式铸钢结构，具有胶带调节螺栓。

润滑为低温锂基润滑脂。

各滚筒均设两处注油孔、回油孔。

要求各滚筒均作标记。

滚筒轴采用优质钢材锻造加工，并进行探伤检验，其强度和刚度满足设计要求。

所有滚筒的焊接均采用埋弧自动焊，超声波探伤检验，筒体焊接后均需进行消除内应力处理。

所有滚筒轴承均采用进口SKF/FAG轴承。

7、机头结构件钢材全部预处理，达到Sa2-1/2级，保证所有金属涂层表面均匀无杂物、起皮、鼓泡、空洞、凹凸不平、掉块及裂纹等缺陷。

（二）储带及张紧部分1、储带采用折叠式缠绕四层储带结构，储带仓有效储带长度不小于120米。

SDJ-150型胶带输送机（张家口煤机厂）带式输送机是以输送带作为运输物料的机械。

又叫输送带运输机，胶带输送机，现场简称皮带机。

由于我国煤炭资源丰富，分布广泛、地质条件各异。

为适应各类地区运输条件，先后设计生产了多种型式的带式输送机。

概括起来，主要有三种类型：1.固定机架带式输送机，可分为固定式与解体移动式两种型式。

固定主要用于矿井地面工业广场范围内主要货载的运输，也可用于斜井提升。

解体移动式容易拆解、运输、安装，适用于工作地点经常变动的采区巷道内。

2.绳架式带式输送机，机身完全由支架和钢丝绳悬吊。

主要用于采区平巷和采区斜巷的一种运输设备。

3.钢丝绳牵引带式输送机或钢丝绳芯带式输送机，是以钢丝绳作为牵引机构或以钢丝绳增强输送带强度的大能力长远距离的运输设备。

用于斜井提升及主运输大巷长距离的运输。

带式输送机用于沿顷斜巷道向上运输时输送带的槽形角在30º时，能适应的最大允许倾角应较货载与输送带间的滑动摩擦角一般为10º～15º之间；沿倾斜巷道向下运输时，最大允许倾角为向上运输时最大允许倾角的80%。

对于原煤，沿倾斜巷向上不得超过20º。

沿倾斜向下运输时不得大于18º。

但是考虑到煤质、块度和含水情况的差别，一般采用沿倾向上不超过18º。

沿倾斜向下不得超过15º。

带式输送机不宜运送有棱角的货载，因为此时输送带磨损严重，使输送带的使用寿命大大降低。

此外普通型带式运输机不能适应于弯曲的巷道条件。

随着矿井的发展，对某些矿井的煤层倾角为极倾斜煤层为满足在这样的特殊条件下，现已经研制成功适应与此特殊条件下的带式输送机，而且得到了广泛的应用，上运坡度已经达到30º。

平顶山煤业集团十一矿1991年安装的带式输送机上运倾角达到了30º。

目前我国生产的带式输送机能够满足不同工况条件下使用。

型号主要有以下几种系列：SQD、STJ、SG、SSD、SSG、SSJ、SJ、STD、APJ、DSP、DTC、DTL、SDJ等。

煤矿通用皮带输送机技术参数煤矿通用皮带输送机是煤矿生产中不可缺少的重要设备之一。

它能够将原煤、选煤、废矸等物料输送到任意点，极大地提高煤炭开采效率。

以下是煤矿通用皮带输送机的主要技术参数。

1. 输送能力煤矿通用皮带输送机的输送能力是指单位时间内输送物料的数量，一般使用单位是t/h。

煤矿输送机的输送能力取决于输送带宽度、输送速度、输送距离等多种因素，不同的工况下，输送能力也会有所不同。

2. 输送带宽度输送带宽度是指输送带的有效宽度，一般使用单位是mm。

煤矿通用皮带输送机的输送带宽度根据输送能力确定，同时也会受到物料大小、粉尘等因素的影响。

常用的输送带宽度有800mm、1000mm、1200mm、1400mm、1600mm等等。

3. 输送速度输送速度是指输送带单位时间内的线速度，一般使用单位是m/s。

煤矿通用皮带输送机的输送速度受到输送能力和输送距离的影响，通常在2-5m/s之间。

4. 输送距离输送距离是指物料从进料点到出料点的输送距离，一般使用单位是m。

煤矿通用皮带输送机的输送距离主要与矿井地质条件、生产工艺、物料种类等因素有关，一般在几十米到数千米之间。

5. 机身倾斜角度机身倾斜角度是指输送带相对于水平面的倾斜角度，一般以度数表示。

适当的机身倾斜角度可以使输送带物料在水平方向和竖直方向上都有一定的速度分量，有利于物料流动，提交输送效率。

煤矿通用皮带输送机的机身倾斜角度一般在10°-35°之间。

6. 驱动形式煤矿通用皮带输送机的驱动形式主要有电动机驱动和液力耦合器驱动两种。

电动机驱动的输送机动力传动方便，启停控制灵活，更容易适应各种工况。

液力耦合器驱动的输送机则具有启动平稳，起重负荷大等优点。

根据工作需要和经济性原则，选用合适的驱动方式。

7. 排料煤矿通用皮带输送机的排料方式主要有目录、倾斜槽、翻转式、半开放式等多种形式，其中目录式和倾斜槽式排料方式广泛应用。

排料方式和灵活性是煤矿通用皮带输送机的关键性能之一。

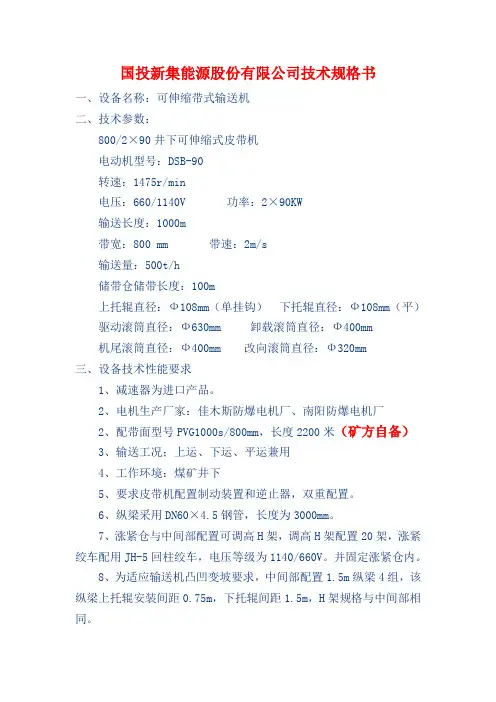

国投新集能源股份有限公司技术规格书一、设备名称：可伸缩带式输送机二、技术参数：800/2×90井下可伸缩式皮带机电动机型号：DSB-90转速：1475r/min电压：660/1140V 功率：2×90KW输送长度：1000m带宽：800 mm 带速：2m/s输送量：500t/h储带仓储带长度：100m上托辊直径：Ф108mm（单挂钩）下托辊直径：Ф108mm（平）驱动滚筒直径：Ф630mm 卸载滚筒直径：Ф400mm机尾滚筒直径：Ф400mm 改向滚筒直径：Ф320mm三、设备技术性能要求1、减速器为进口产品。

2、电机生产厂家：佳木斯防爆电机厂、南阳防爆电机厂2、配带面型号PVG1000s/800mm，长度2200米（矿方自备）3、输送工况；上运、下运、平运兼用4、工作环境：煤矿井下5、要求皮带机配置制动装置和逆止器，双重配置。

6、纵梁采用DN60×4.5钢管，长度为3000mm。

7、涨紧仓与中间部配置可调高H架，调高H架配置20架，涨紧绞车配用JH-5回柱绞车，电压等级为1140/660V。

并固定涨紧仓内。

8、为适应输送机凸凹变坡要求，中间部配置1.5m纵梁4组，该纵梁上托辊安装间距0.75m，下托辊间距1.5m，H架规格与中间部相同。

9、皮带机机尾缓冲装载架，必须能适应刮板桥式转载机配套使用。

10、皮带机尾缓冲装载架单节长度3000mm，配置八节缓冲装载架。

11、皮带机驱动部和涨紧部可采用砼基础固定。

12、所有钢结构件要求镀锌。

13、随机配套电控及综合保护器国投新集能源股份有限公司技术规格书一、设备名称：皮带机二、规格型号：SSJ-1000/2×125三、主要技术参数：1、电动机型号：JDSB-125转速：1475r/min电压：660/1140V，制动闸电机电压等级也为660V。

功率：2×125KW2、输送长度：1000m3、带宽：1000m m4、输送量：1000t/h5、储带仓储带长度：100m6、上托辊直径：Ф108mm（单挂钩）7、下托辊直径：Ф108mm（平）8、驱动滚筒直径：Ф630mm，轴承座为平面式9、卸载滚筒直径：Ф500mm，10、机尾滚筒直径：Ф500mm，轴承座为平面式11、改向滚筒直径：Ф320mm，12、输送工况；上运、下运、平运兼用13、工作环境：煤矿井下14、联轴器为柔性联轴器(福特蛇形弹簧联轴器)15、配电气软启动四、技术要求1、配置逆止器、制动装置各一套。
