第一章搭建实验环境1、实验电路板及下载器实物图片2、实验电路图本实验图包含两大部分，分别是ＣＰＵ．ＳＣＨ和实验资源．ＳＣＨ。
ＣＰＵ采用飞思卡尔８位单片机ＭＣ９Ｓ０８ＪＭ６０ＣＬＤ，（电路图介绍）图1-3实验资源部分电路图1-4ＬＣＤ串口１６０２液晶电路图1-5ＲＳ２３２接口电路图1-6数码管显示电路图1-7发光管、ａｄ转换以及按键电路图1-83、集成开发软件环境的建立１〉运行文件CW_MCU_V6_3_SE．ＥＸＥ，在电脑Ｃ盘安装飞思卡尔８位（及简化３２位）单片机集成开发环境ｃｏｄｅｗａｒｒｉｏｒ６．３版本２〉运行USBDM_4_7_0i_Win，这个程序会在c盘的程序文件夹下增加一个目录C:\Program Files\pgo\USBDM 4.7.0，在这个目录下ａ＞C:\Program Files\pgo\USBDM 4.7.0\FlashImages\JMxx下的文件USBDM_JMxxCLD_V4.sx是下载器的固件文件；ｂ＞C:\Program Files\pgo\USBDM4.7.0\USBDM_Drivers\Drivers下有下载器的usb驱动．因此在插入usb下载器，电脑提示发现新的usb硬件的时候，选择手动指定驱动安装位置到以上目录即可。
３〉运行USBDM_4_7_0i_Win之后，还会在目录：C:\Program Files\Freescale\CodeWarrior for Microcontrollers V6.3\prog\gdi下增加一些文件，从修改时间上来看，增加了6个文件，这些文件是为了在codewarrior集成开发环境下对usb下载器的调试、下载的支持。
4、Ｃ语言编程基础第二章 LED闪烁程序编写过程1、新建工程运行单片机集成开发环境codewarrior IDE出现如下界面●Create New Project ：创建一个新项目工程●Load Example Project ：加载一个示例工程●Load Previous Project ：加载以前创建过的工程●Run Getting started Tutorial：运行CodeWarrior软件帮助文档●Start Using CodeWarrior：立刻使用CodeWarrior点击Create New project按钮，以创建一个新的工程，出现选择CPU的界面如下，请选择HCS08/HCS08JM Family/MC9S08JM60，在右边的Connection窗口可以选择最后一个开源下载器HCS08 Open Source BDM。
第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。
这控制总线频率。
00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。
1 选择1MHz到16MHz外部振荡器的频率范围。
（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。
（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。
1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。
0 FLL（或PLL）在忽略模式中为无效的。
[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。
第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。
这控制总线频率。
00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。
1 选择1MHz到16MHz外部振荡器的频率范围。
（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。
（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。
1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。
0 FLL（或PLL）在忽略模式中为无效的。
[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。

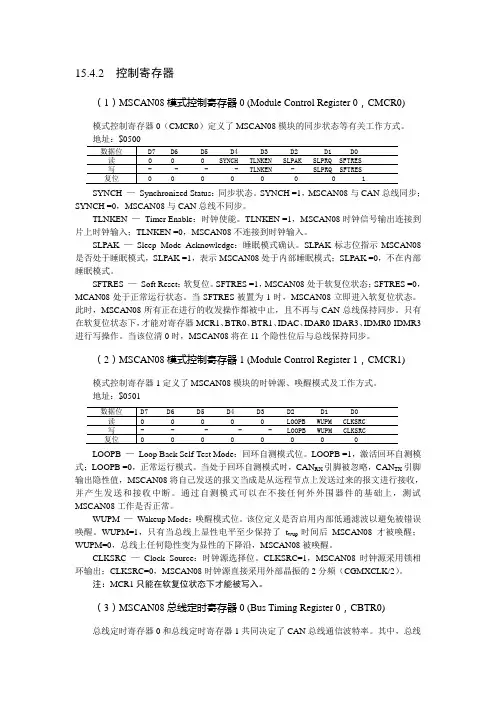

15.4.2 控制寄存器（1）MSCAN08模式控制寄存器0 (Module Control Register 0，CMCR0)模式控制寄存器0（CMCR0）定义了MSCAN08模块的同步状态等有关工作方式。
地址：$0500SYNCH —Synchronized Status：同步状态。
SYNCH =1，MSCAN08与CAN总线同步；SYNCH =0，MSCAN08与CAN总线不同步。
TLNKEN —Timer Enable：时钟使能。
TLNKEN =1，MSCAN08时钟信号输出连接到片上时钟输入；TLNKEN =0，MSCAN08不连接到时钟输入。
SLPAK —Sleep Mode Acknowledge：睡眠模式确认。
SLPAK标志位指示MSCAN08是否处于睡眠模式，SLPAK =1，表示MSCAN08处于内部睡眠模式；SLPAK =0，不在内部睡眠模式。
SFTRES —Soft Reset：软复位。
SFTRES =1，MSCAN08处于软复位状态；SFTRES =0，MCAN08处于正常运行状态。
当SFTRES被置为1时，MSCAN08立即进入软复位状态。
此时，MSCAN08所有正在进行的收发操作都被中止，且不再与CAN总线保持同步。
只有在软复位状态下，才能对寄存器MCR1、BTR0、BTR1、IDAC、IDAR0-IDAR3、IDMR0-IDMR3进行写操作。
当该位清0时，MSCAN08将在11个隐性位后与总线保持同步。
（2）MSCAN08模式控制寄存器1 (Module Control Register 1，CMCR1)模式控制寄存器1定义了MSCAN08模块的时钟源、唤醒模式及工作方式。
地址：$0501LOOPB —Loop Back Self-Test Mode：回环自测模式位。
LOOPB =1，激活回环自测模式；LOOPB =0，正常运行模式。
当处于回环自测模式时，CAN RX引脚被忽略，CAN TX引脚输出隐性值，MSCAN08将自己发送的报文当成是从远程节点上发送过来的报文进行接收，并产生发送和接收中断。

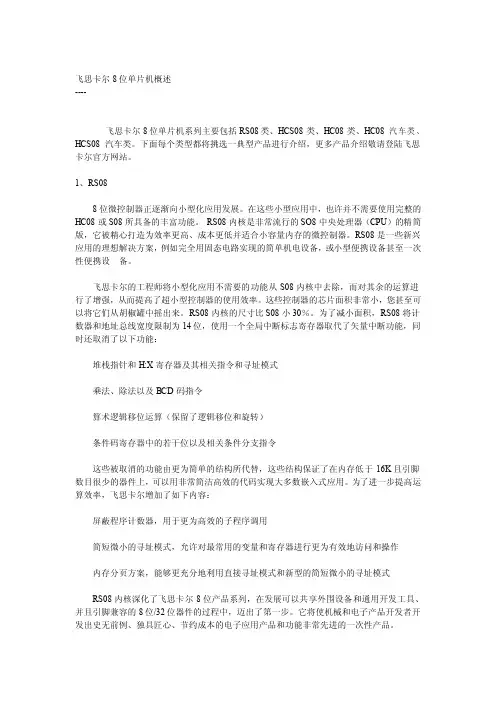

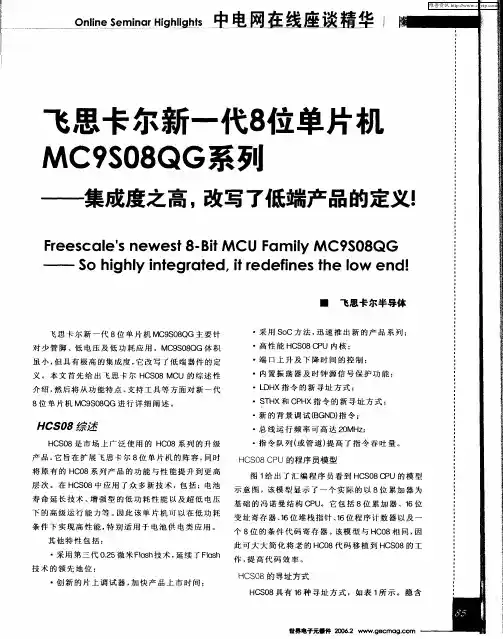

飞思卡尔8位单片机概述----飞思卡尔8位单片机系列主要包括RS08类、HCS08类、HC08类、HC08汽车类、HCS08汽车类。
下面每个类型都将挑选一典型产品进行介绍，更多产品介绍敬请登陆飞思卡尔官方网站。
1、RS088位微控制器正逐渐向小型化应用发展。
在这些小型应用中，也许并不需要使用完整的HC08或S08所具备的丰富功能。
RS08内核是非常流行的SO8中央处理器（CPU）的精简版，它被精心打造为效率更高、成本更低并适合小容量内存的微控制器。
RS08是一些新兴应用的理想解决方案，例如完全用固态电路实现的简单机电设备，或小型便携设备甚至一次性便携设备。
飞思卡尔的工程师将小型化应用不需要的功能从S08内核中去除，而对其余的运算进行了增强，从而提高了超小型控制器的使用效率。
这些控制器的芯片面积非常小，您甚至可以将它们从胡椒罐中摇出来。
RS08内核的尺寸比S08小30％。
为了减小面积，RS08将计数器和地址总线宽度限制为14位，使用一个全局中断标志寄存器取代了矢量中断功能，同时还取消了以下功能：堆栈指针和H:X寄存器及其相关指令和寻址模式乘法、除法以及BCD码指令算术逻辑移位运算（保留了逻辑移位和旋转）条件码寄存器中的若干位以及相关条件分支指令这些被取消的功能由更为简单的结构所代替，这些结构保证了在内存低于16K且引脚数目很少的器件上，可以用非常简洁高效的代码实现大多数嵌入式应用。
为了进一步提高运算效率，飞思卡尔增加了如下内容：屏蔽程序计数器，用于更为高效的子程序调用简短微小的寻址模式，允许对最常用的变量和寄存器进行更为有效地访问和操作内存分页方案，能够更充分地利用直接寻址模式和新型的简短微小的寻址模式RS08内核深化了飞思卡尔8位产品系列，在发展可以共享外围设备和通用开发工具、并且引脚兼容的8位/32位器件的过程中，迈出了第一步。
它将使机械和电子产品开发者开发出史无前例、独具匠心、节约成本的电子应用产品和功能非常先进的一次性产品。
