八年级科学下册1.6家庭电路导学案1

《家庭用电》学历案（第一课时）一、学习主题本课学习主题为“家庭用电”，是初中科学课程中的重要一课。

本课时主要围绕家庭用电的基本概念、安全用电常识以及家庭电路的组成与连接等内容展开学习，旨在帮助学生建立家庭用电的基本知识体系，掌握安全用电的基本方法和技能。

二、学习目标1. 了解家庭用电的基本概念，包括电流、电压、电阻等基本电学量的含义及其在家庭电路中的应用。

2. 掌握安全用电的基本常识，包括正确使用电器、避免触电等安全措施。

3. 了解家庭电路的组成与连接，包括开关、插座、灯具等电路元件的连接方式及其作用。

4. 培养学生的观察能力、实践能力和安全意识，提高学生对家庭用电的认知水平。

三、评价任务1. 学生对家庭用电的基本概念和安全用电常识的掌握程度，通过课堂提问和小组讨论进行评价。

2. 学生对于家庭电路的组成与连接的掌握情况，通过实操练习和电路图绘制进行评价。

3. 学生在学习过程中的参与度、合作精神和实践能力，通过观察和记录进行评价。

四、学习过程1. 导入新课：通过生活中的实例，引导学生思考家庭用电的重要性，激发学生的学习兴趣。

2. 知识讲解：教师讲解家庭用电的基本概念、安全用电常识以及家庭电路的组成与连接等内容。

3. 实例分析：通过实例分析，帮助学生理解家庭用电的实际情况，加深学生对知识的理解。

4. 实操练习：学生进行实操练习，包括家庭电路元件的连接、开关和插座的使用等。

5. 小组讨论：学生分组进行讨论，分享学习心得和实操经验，加深对知识的理解和掌握。

五、检测与作业1. 检测：通过课堂小测验，检测学生对家庭用电基本概念和安全用电常识的掌握情况。

2. 作业：布置相关作业，包括家庭电路图的绘制、安全用电知识的总结等，巩固学生所学知识。

六、学后反思1. 学生反思：学生应反思自己在学习过程中的表现，包括知识掌握情况、实践能力和合作精神等方面。

2. 教师反思：教师应对本课教学效果进行反思，包括教学方法、教学内容和学生学习情况等方面，为今后的教学提供参考。

1.6家庭用电（共2课时）第1课时教学目标1、了解家庭电路的组成。

2、知道测电笔的构造及其使用方法。

3、知道保险丝的作用，会选用保险丝。

重点：家庭电路的组成、保险丝的作用和选用原则难点：测电笔的结构教学过程一、提问，引入新课问：我们教室里各盏灯是怎样连接的？教师依次通断教室里各盏灯，使学生知道是并联。

问：那么我们家里的灯又是怎样连接的？家里的插座和台灯又是怎样连接的？你知道我们家里的电路由哪些部分组成各有什么作用吗？这节课我们要研究家庭电路。

二、进行新课(一)家庭电路的组成和连接方法让学生读教材图4-46和图4-47，回答下列问题：①家庭电路由哪些部分组成？（按照接线顺序）进户线（火线、零线）、电能表、断路器（闸刀开关和熔断器组成）、插座、灯座、开关。

②进户线的电压是多少伏？③电能表上有几根导线与其连接，如何连接？④开关与电灯是怎样连接的？⑤插座是怎样接到家庭电路上的？插座和灯是怎样连接的？这样的连接有什么好处？(二)家庭电路的几个主要部分1.进户线(1)作用：作电源，一根叫火线，另一根叫零线。

两线之间正常电压：220伏。

（说明火线与地的电压220伏，零线与地的电压为０伏。

（２）辨别的方法用测电笔。

（出示实物讲解并演示）①构造：笔尖金属体、弹簧、氖管、大电阻（约1000千欧）、笔尾金属体。

②作用：辨别火线和零线。

能使氖管发光的是火线，不能使氖管发光的是零线。

③原理：笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过人体和氖管的电流小于220/1000千伏＝0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。

④使用方法：用手接触笔尾金属体，用笔尖接触电线（或与电线连接的导体）。

注意：手一定不能接触笔尖金属体２．电能表（出示实物讲解）(1)作用：测量用户消耗了多少电能．(2)铭牌：220V5(20)A意义：正常使用电压为220伏，标定电流为5安，最大允许电流为20安。

介绍教材中部分国家和地区的市电电压和频率。

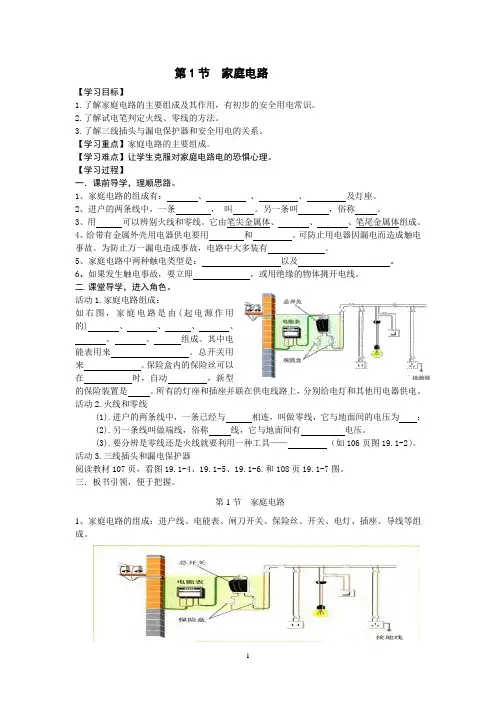

第1节家庭电路【学习目标】1.了解家庭电路的主要组成及其作用，有初步的安全用电常识。

2.了解试电笔判定火线、零线的方法。

3.了解三线插头与漏电保护器和安全用电的关系。

【学习重点】家庭电路的主要组成。

【学习难点】让学生克服对家庭电路电的恐惧心理。

【学习过程】一．课前导学，理顺思路。

1、家庭电路的组成有：、、、及灯座。

2、进户的两条线中，一条，叫。

另一条叫，俗称。

3、用可以辨别火线和零线。

它由笔尖金属体、、、笔尾金属体组成。

4、给带有金属外壳用电器供电要用和。

可防止用电器因漏电而造成触电事故。

为防止万一漏电造成事故，电路中大多装有。

5、家庭电路中两种触电类型是：以及。

6、如果发生触电事故，要立即，或用绝缘的物体挑开电线。

二.课堂导学，进入角色。

活动1.家庭电路组成：如右图，家庭电路是由(起电源作用的) 、、、、、、组成。

其中电能表用来。

总开关用来。

保险盒内的保险丝可以在时，自动，新型的保险装置是。

所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。

活动2.火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。

(3).要分辨是零线还是火线就要利用一种工具——（如106页图19.1-2）。

活动3.三线插头和漏电保护器阅读教材107页，看图19.1-4、19.1-5、19.1-6.和108页19.1-7图。

三．板书引领，便于把握。

第1节家庭电路1、家庭电路的组成：进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。

2、家庭电路中各部分电路及作用：进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。

第一章第六节家庭用电知识点梳理：1.家庭电路所用的电能是通过电网从输送过来的。

输电线进户后,先接到_ 、总开关、保护装置,再连接到室内的电灯、插座。

电能表用来测量电路消耗的。

2.家庭电路中的进户线一般有两根,一根是火线，一根是零线。

火线和零线之间的电压正常值为伏。

辨别火线和零线可用.3.当电路出现_ _或同时接入过多的用电器时,会引起电路电流过，电线过热,有引发火灾的危险,因此电路中必须装备安全保护装置。

电路中常见的保护装置有和。

熔断器内有保险丝,保险丝-一般由电阻率较、熔点较的金属合金制成。

当电流超过保险丝的额定电流时,保险丝会因过热而熔断,从而切断电路。

家庭中常用器来替代闸刀开关和熔断器。

保险丝应联在电路中。

4.三孔式插座的接法是:左右上5.使用测电笔时,应该用手接触, 笔尖接触，如果氖管发光，表明接触的是线。

知识点一：家庭电路1、（2019•天津）如图中的家庭电路元件，连接顺序正确的是（）A B C D2、下列家庭电路中，开关S和电灯L的接线正确的是（）A． B．C． D．3、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）A．A B．B C．C D．D4、（2019•泰州）将图中带开关的三孔插座正确接入家庭电路。

知识点二：熔断器和断路器5、（2019秋•路北区期末）在家庭电路中，各用电器之间是（选填“串联”或“并联”）连接的。

星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是。

6、仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。

那么，较长的那根插头E接的是（选填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是。

1．（2019•海曙区模拟）下列关于家庭电路的组成顺序正确的是（）A．进户输电线、电能表、总开关、保险装置、用电器B．进户输电线、总开关、保险装置、电能表、用电器C．进户输电线、总开关、保险装置、用电器、电能表D．进户输电线、用电器、电能表、总开关、保险装置2．（2019•沾化区一模）欢欢家的电路简化后如图所示，由该电路可知（）A．a 线是零线，b 线是火线B．电能表是测量用电器总功率的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地3．（2019•涪城区校级模拟）楼道里，夜间楼道灯一直亮着会造成浪费。
