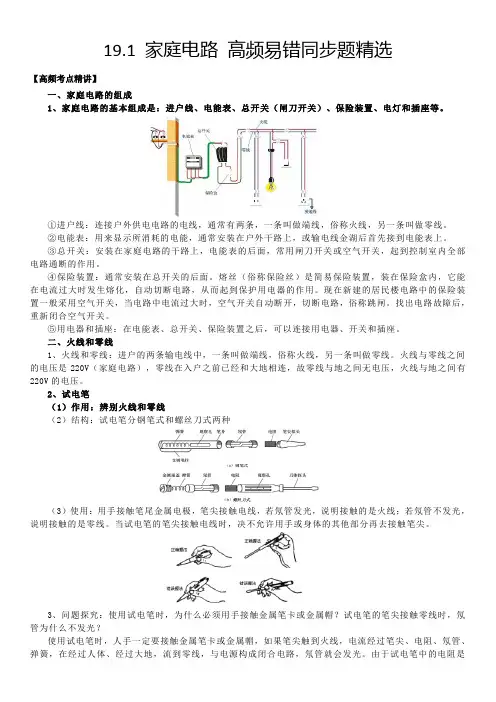

19.1 家庭电路高频易错同步题精选【高频考点精讲】一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。
①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。
②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。
③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
④保险装置：通常安装在总开关的后面。
熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。
现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
找出电路故障后，重新闭合空气开关。
⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。
2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。
当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。
3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V时，根据欧姆定律可计算出电流约为0.2mA，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。
