人教版九年级物理 第十九章生活用电 19.1家庭电路 课后练习

第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。

2.家庭电路的连接：（1）各种用电器是并联接入电路的。

（2）插座与灯座是并联的。

（3）控制各用电器工作的开关与电器是串联的。

3.家庭电路的各部分的作用：（1）进户线：火线和零线。

火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。

（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。

B.安装：串联在干路上。

C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。

P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。

B.安装：家庭电路的干路上。

（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。

B.种类： 二孔插座、三孔插座。

2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。

D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。

（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。

B.灯泡的种类：螺丝口卡口。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。

灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。

C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。

开关不能控制，但不会烧干路上的保险丝。

二、测电笔：1.用途：用来辨别火线和零线。

2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

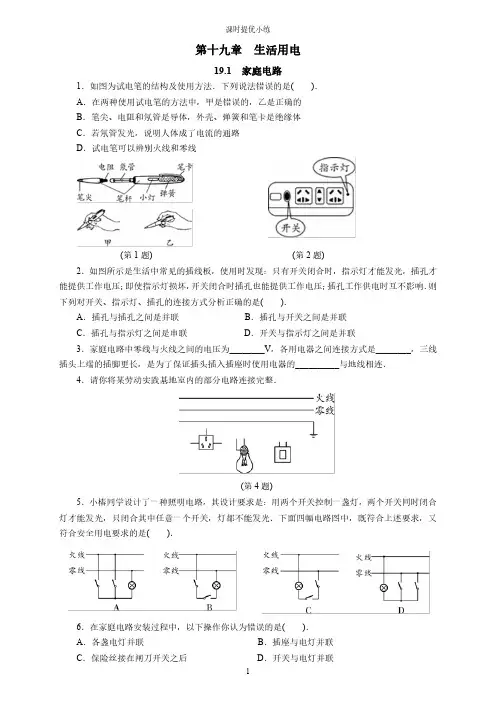

第十九章生活用电19.1家庭电路1．如图为试电笔的结构及使用方法．下列说法错误的是()．A．在两种使用试电笔的方法中，甲是错误的，乙是正确的B．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体C．若氖管发光，说明人体成了电流的通路D．试电笔可以辨别火线和零线(第1题) (第2题)2．如图所示是生活中常见的插线板，使用时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压；插孔工作供电时互不影响．则下列对开关、指示灯、插孔的连接方式分析正确的是()．A．插孔与插孔之间是并联B．插孔与开关之间是并联C．插孔与指示灯之间是串联D．开关与指示灯之间是并联3．家庭电路中零线与火线之间的电压为________V，各用电器之间连接方式是________，三线插头上端的插脚更长，是为了保证插头插入插座时使用电器的__________与地线相连．4．请你将某劳动实践基地室内的部分电路连接完整．(第4题)5．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是()．6．在家庭电路安装过程中，以下操作你认为错误的是()．A．各盏电灯并联B．插座与电灯并联C．保险丝接在闸刀开关之后D．开关与电灯并联答案1．B2．A[解析]插线板上的开关闭合时指示灯才会发光，插孔正常通电，说明开关同时控制灯泡和插座；如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的，开关接在干路中；插孔工作供电时互不影响，这说明插孔之间是并联的．综上所述，A正确，B、C、D 错误．3．220并联金属外壳4．如图所示(第4题)5．B[解析]分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全，开关应接在火线和灯泡之间．符合条件的为B 选项．6．D。

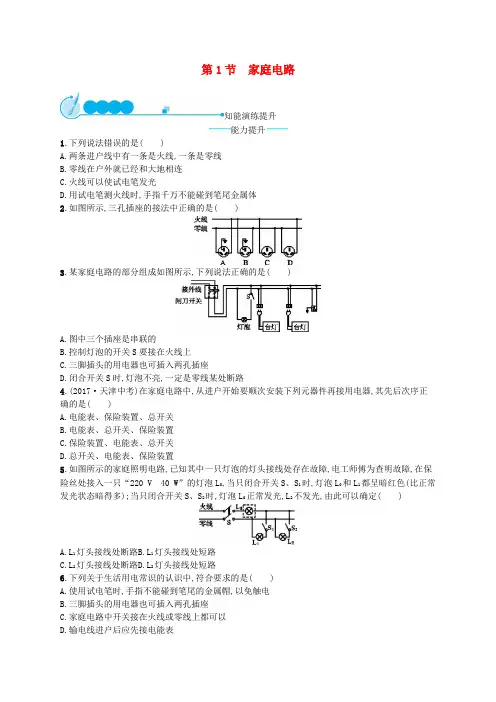

第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

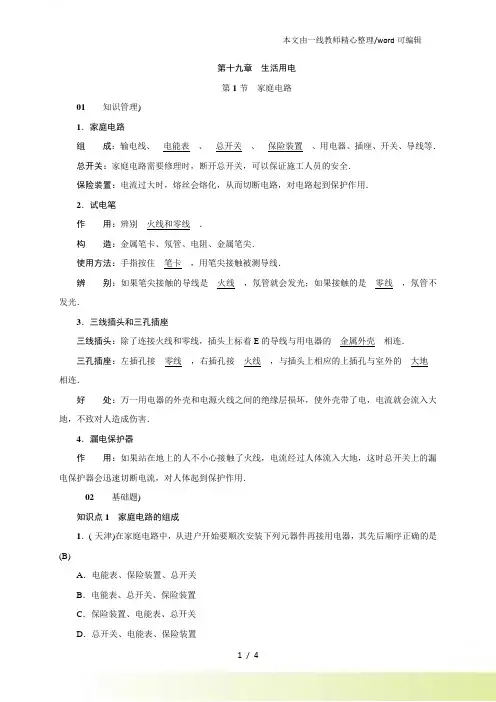

第十九章生活用电第1节家庭电路01知识管理)1．家庭电路组成：输电线、__电能表__、__总开关__、__保险装置__、用电器、插座、开关、导线等．总开关：家庭电路需要修理时，断开总开关，可以保证施工人员的安全．保险装置：电流过大时，熔丝会熔化，从而切断电路，对电路起到保护作用．2．试电笔作用：辨别__火线和零线__．构造：金属笔卡、氖管、电阻、金属笔尖．使用方法：手指按住__笔卡__，用笔尖接触被测导线．辨别：如果笔尖接触的导线是__火线__，氖管就会发光；如果接触的是__零线__，氖管不发光．3．三线插头和三孔插座三线插头：除了连接火线和零线，插头上标着E的导线与用电器的__金属外壳__相连．三孔插座：左插孔接__零线__，右插孔接__火线__，与插头上相应的上插孔与室外的__大地__相连．好处：万一用电器的外壳和电源火线之间的绝缘层损坏，使外壳带了电，电流就会流入大地，不致对人造成伤害．4．漏电保护器作用：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人体起到保护作用．02基础题)知识点1家庭电路的组成1．(·天津)在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是(B)A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置2．如图所示的家庭电路，有两个元器件连接错误，它们是(C)A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．家庭电路中，空气开关的主要作用是(D)A．可以节约电能B．防止人体触电C．防止电路中出现断路D．当电路中的电流过大时自动切断电路知识点2火线和零线4．(·东营)通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该__并联__(填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在__火线__(填“火线”或“零线”)和用电器之间．5．如图所示，正确使用试电笔的方法是图__甲__，若笔尖接触被测导线时氖管发光，则被测导线是__火__线.甲乙知识点3三线插头和漏电保护器6．(·贵港)如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是(D)A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，用电器外壳先接地易错点不会分析家庭电路的故障7．(·福建)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是(C) A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路03中档题)8．对家庭电路的安装过程，下列要求正确的是(A)A．输电线进户后应先接电能表B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地9．(·武汉)一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是(B)A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电10．如图是家庭电路示意图．下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但存在安全隐患11．(·襄阳)家庭电路中电灯、电视、电风扇的连接方式是__并联__(填“串联”或“并联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与__大地相连__．12．(·绥化)如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是__串联__(填“串联”或“并联”)的．使用三角插头和三角插座，目的是将用电器的金属外壳与__大地__相连，防止触电.13．如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3 600欧，试电笔的氖管__不会__(填“会”或“不会”)发光，此时通过人体的电流是__0__安．14．(·连云港)在家庭电路中火线与零线之间的电压为__220__V，生活中可以用__试电笔__判断火线与零线．当家庭电路中电流超过一定限度时，__熔丝__会自动熔断，保护电路．15．(·广东)如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：04拓展题)16．(·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__断路__．(2)L0正常发光，说明该支路__短路__．(3)L0发光呈暗红色，说明该支路__正常__．。

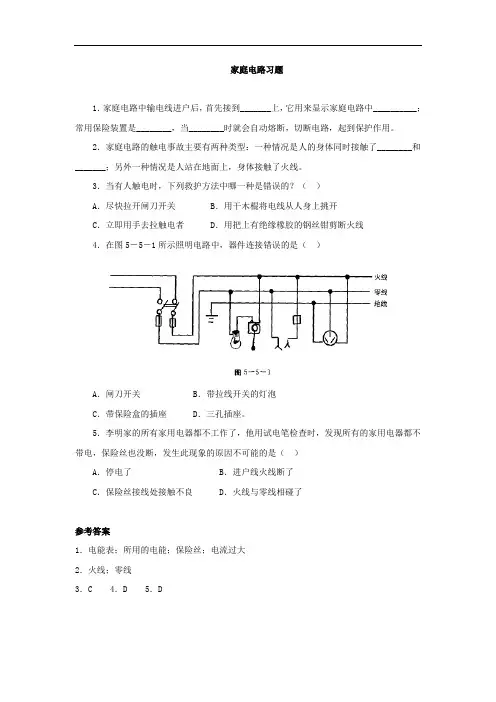

家庭电路习题
1．家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用。

2．家庭电路的触电事故主要有两种类型：一种情况是人的身体同时接触了________和_______；另外一种情况是人站在地面上，身体接触了火线。

3．当有人触电时，下列救护方法中哪一种是错误的？（）
A．尽快拉开闸刀开关 B．用干木棍将电线从人身上挑开
C．立即用手去拉触电者 D．用把上有绝缘橡胶的钢丝钳剪断火线
4．在图5－5－1所示照明电路中，器件连接错误的是（）
A．闸刀开关 B．带拉线开关的灯泡
C．带保险盒的插座 D．三孔插座。

5．李明家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没断，发生此现象的原因不可能的是（）
A．停电了 B．进户线火线断了
C．保险丝接线处接触不良 D．火线与零线相碰了
参考答案
1．电能表；所用的电能；保险丝；电流过大
2．火线；零线
3．C 4．D 5．D。

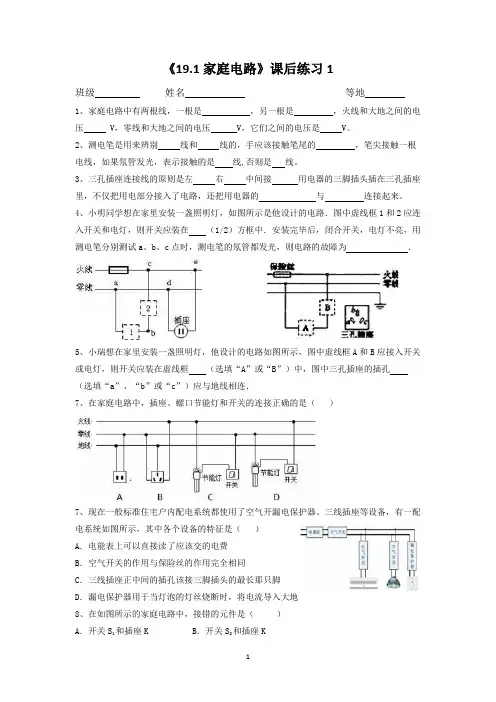

《19.1家庭电路》课后练习1班级姓名等地1、家庭电路中有两根线，一根是，另一根是，火线和大地之间的电压 V，零线和大地之间的电压 V，它们之间的电压是 V。

2、测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。

3、三孔插座连接线的原则是左右中间接用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。

4、小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在（1/2）方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为．5、小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框（选填“A”或“B”）中，图中三孔插座的插孔（选填“a”、“b”或“c”）应与地线相连．7、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）7、现在一般标准住宅户内配电系统都使用了空气开漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是（）A．电能表上可以直接读了应该交的电费B．空气开关的作用与保险丝的作用完全相同C．三线插座正中间的插孔该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8、在如图所示的家庭电路中，接错的元件是（）A．开关S1和插座K B．开关S2和插座KC．开关S2和保险丝E D．开关S1和保险丝E9、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

10、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通11、某用户有40W日光灯4盏，电视和音响设备功率为140W，一台冰箱的功率为120W，另有800W的电饭锅一只，问：(1)该户使用“220V 5A”的电能表是否合适，为什么？(2)若这些用电器都平均每天少用半小时，则一个月(30天)可以节约多少度电？12、某一用电器的参数如图1所示，它可以接入家庭电路中使用。

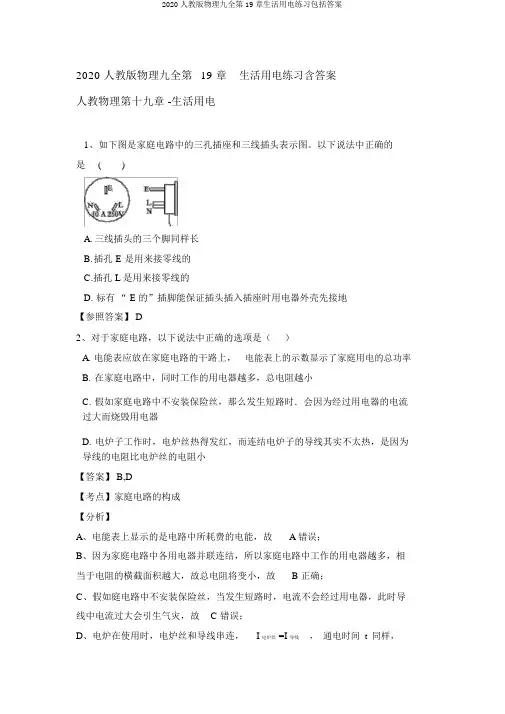

2020 人教版物理九全第19 章生活用电练习含答案人教物理第十九章 -生活用电1、如下图是家庭电路中的三孔插座和三线插头表示图。

以下说法中正确的是()A.三线插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D. 标有“ E的”插脚能保证插头插入插座时用电器外壳先接地【参照答案】 D2、对于家庭电路，以下说法中正确的选项是（）A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率B.在家庭电路中，同时工作的用电器越多，总电阻越小C.假如家庭电路中不安装保险丝，那么发生短路时．会因为经过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连结电炉子的导线其实不太热，是因为导线的电阻比电炉丝的电阻小【答案】 B,D【考点】家庭电路的构成【分析】A、电能表上显示的是电路中所耗费的电能，故 A 错误；B、因为家庭电路中各用电器并联连结，所以家庭电路中工作的用电器越多，相当于电阻的横截面积越大，故总电阻将变小，故 B 正确；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器，此时导线中电流过大会引生气灾，故 C 错误；D、电炉在使用时，电炉丝和导线串连，I 电炉丝 =I 导线，通电时间t同样，因为 Q=I2Rt，R 电炉丝＞R 导线，所以电流产生的热量：Q 电炉丝＞Q 导线，进而出现电炉丝放出大批的热，而输电导线几乎不发热的现象；故 D 正确．应选 BD．【剖析】 A、电能表是丈量一段时间内电路中耗费电能多少的仪表；B、并联电路相当于增添了电阻的横截面积，所以并联电路的总电阻比此中任何一个电阻都小；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器；D、由焦耳定律知道，电流经过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连结的导线串连在电路中（经过的电流相等），通电时间是同样的，而电炉丝的电阻比导线的电阻大．3、下边相关用电安全的做法错误的选项是()A．防止同时使用过多的大功率用电器B．用铁丝代替保险丝以节俭成本C．空气开关跳闸后先检查电路，确立电路没有问题再复位D．购置金属外壳的电器尽量采用三脚插头的【答案】 B【分析】A．多个大功率用电器同时使用会造成干路电流过大，所以，要防止同时使用过多的大功率用电器，故 A 正确； B. 铁丝的熔点高，其熔断电流很大，不可以起到保险作用，故B 错误；C.空气开关跳闸后先检查电路，确立电路没有问题再复位，假如直接复位仍存在安全隐患，故C 正确；D.有金属外壳的用电器，金属外壳必定要经过三孔插座接地，以防用电器外壳带电，会危及人身安全，所以，购置金属外壳的电器尽量采用三脚插头的，故 D 正确。

19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。

请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。

6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。

人教版九年级物理第十九章第一节家庭电路同步练习知识点家庭电路的组成1.下图为家庭电路的组成,其中接入①的用电器和②为_______联,②和③为_______联。

2.在家庭电路中,电热水器正常工作的电压为_______V,它与家中的空调是_______(选填“串联”或“并联”)连接的,家庭电路中每月的耗电量用_______表计量。

3.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置知识点火线和零线试电笔4.如图所示,正确使用试电笔的方法是图_______,若笔尖接触被测导线时氖管发光,则被测导线是_______线。

5.能直接辨别火线和零线的工具是（）A.电能表B.试电笔C.电压表D.电流表6.如图所示的家庭电路中,合上开关S,电灯正常发光,用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B点亮,C点不亮B.C点亮,B点不亮C.B、C都亮D.B、C都不亮知识点三线插头和漏电保护器7.洗衣机、电冰箱等用电器需要使用三线插头,其中一条接_______(常标有L),一条接_______(常标有N),第三条标有E,标有E的导线和用电器的_______相连。

8.调节客厅电扇的挡位器松脱,小军找来一个长铁钉将其固定,当他将铁钉钉进墙内后,感觉到摸铁钉的手被电击,同时室内的灯全部熄灭。

经检查发现摸铁钉时触碰到火线,导致火线经人体与大地构成通路,此时_______会及时将电路断开,避免触电事故的发生。

9.有金属外壳的家用电器,其外壳必须接地,目的是（）A.防触电B.防短路C.节能D.稳固10.三线插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长些,如图所示,这样设计是为了（）A.插头插入插座时,用电器外壳先接地;拔出时,用电器外壳后离开地线B.方便辨别连接火线和零线的插脚C.延长插头的使用寿命D.使插头的造型更美观11.小华家院子里有两盏照明灯,它们工作时互不影响,且用一个开关就可以控制它们。

《家庭电路》同步练习一、单选题1.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A.插头短路B.灯丝断路C.灯头内短路D.灯头内断路2.如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A.三脚插头的三个脚一样长B.插孔E是用来接零线的C.插孔L是用来接零线的D.标有“E”的插脚能保证插入插座时，确保用电器外壳先接地3.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置4.对家庭电路的安装过程，下列要求正确的是（）A.按照进户线→电能表→总开关→熔断器→用电器顺序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地5.如图所示，闭合开关S后，发现灯L不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A和零线B时，氖管在测A处时发光，而在测试B处时不发光，那么可以断定故障原因是（）A.火线和零线短路B.灯泡L断路C.灯泡L短路D.电线BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机（）A.有电流通过，不能正常工作B.有电流通过，能正常工作C.没有电流通过，不能工作D.有时能正常工作，有时不能正常工作7.下列现象不会引起保险丝熔断的是（）A.插座中的两个线头相碰B.开关中的两个线头相碰C.电路中同时增加几个大功率的用电器D.灯头里的两个线头相碰8.三孔插座上面有一个插孔是和插头上标有E的导线接通的（如图），则下列说法正确的是（）A.E是和用电器的金属外壳相连的B.电路中E应和室外零线相连C.如果和E相连的导线断开，用此插座的洗衣机马达便不能转动D.用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光二、多选题9.家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把电风扇的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L接在装保险盒的两个接线柱上，当只闭合S1时，L正常发光；当只闭合S2时，L和L1发光都偏暗；则下列判断正确的是（三只灯泡的额定电压均为220V）（）A.灯泡L1所在支路正常B.灯泡L1所在支路短路C.灯泡L2所在支路短路D.灯泡L2所在支路正常11.关于试电笔的使用．如图所示的四种方法中，正确的持笔方法是（）A. B. C. D.12.某家庭电路如图所示，下面说法中错误的是（）A.灯泡和开关是串联的B.调光台灯里的灯泡和变阻器是串联的C.灯泡和电视机是串联的D.家里的这串装饰小彩灯之间是并联的13.某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是______ 的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与 ______ 相连，防止触电．15.如图所示，图甲试电笔的笔尖A应该是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示．在检查灯L1所在支路之前，先断开所有开关，再闭合开关S1，若“校验灯”L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路”）．人教版物理九年级第十九章第1节《家庭电路》同步练习答案和解析【答案】1.C2.D3.B4.A5.D6.A7.B8.A 9.CD 10.BD 11.BD 12.CD 13.CD14.串联；大地15.导体；丙；左16.短路【解析】1. 解：AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误．故选C．家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成家里的总控制开关跳闸原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．本题考查对家庭电路故障的分析判断能力．解题的关键是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2. 解：A、三脚插头最上面的那个脚是由于接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；BC、据其使用可知，E是解地线的，L是解火线的，N是接零线的，故BC错误；D，据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；故选D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．此题考查了三孔插座的解法和正确使用，是一道基础题目．3. 解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．故选B．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．4. 解：A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；C、插座也是接用电器的，用家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．故选A．（1）家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串联．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题5. 解：如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在A、C、D三处时，氖管都发光，说明A、C、D都与火线连通，在B处时，氛管不发光，说明B处不与火线连通，则故障可能是BD之间发生了断路．故选D．在正常情况下，开关闭合后，A、C与火线相通，用测电笔时，应都亮，B、D与零线相通，用测电笔测时，应都不亮，但D点也亮了，说明B与D之间开路．本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6. 解：开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机得到的电压小于正常的工作电压，虽然有电流通过，但不能正常工作．故选A．插座与电灯应当并联连接才能得到正常的电压，插座上的用电器才能正常工作．本题考查了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7. 解：A、插座中的两个线头相碰，是火线和零线直接连接，会造成电源短路，会引起保险丝熔断，故A不合题意；B、开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故B符合题意；C、电路中同时增加几个大功率的用电器，会造成总功率过大，会引起电流过大，会引起保险丝熔断，故C不合题意；D、灯头里的两个线头相碰，会造成电源短路，导致电流过大，会引起保险丝熔断，故D不合题意．故选B．家庭电路的电流过大，会引起家庭电路中保险丝熔断，其原因：短路或总功率过大．本题考查电路电流过大的原因，要具体情况具体分析，属于基础知识，但容易出错．8. 解：AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确，B错误．C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性．所以C错误．D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以D 错误．故选A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，其中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光．此题考查了学生对三孔插座的作用的掌握，其中三孔插座就是将用电器的外壳与大地相连，避免发生触电事故．同时考查了测电笔的使用．9. 解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，导致干路电流过大、保险开关跳闸，所以选项D正确．故选：CD．室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．10. 解：AB、当只闭合S1时，L正常发光，说明该支路存在短路，故A错误，B正确；CD、当只闭合S2时，L和L1都偏暗，L1所在支路正常，故C错误，D正确．故选BD．额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种发光情况得出电路是否存在故障．11. 解：AC、图中手没有接触笔尾金属体，笔尖无论接触火线还是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．故选BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的结构、检测火线和零线的原理、正确使用方法等等．12. 解：A、灯泡的开关控制灯泡，所以开关和灯泡是串联的，故A正确；B、调光台灯里的灯泡和变阻器是串联的，故B正确；C、灯泡和电视互不影响，所以是并的关系，故C错误；D、家里的这串装饰小彩灯之间是串联的，故D错误；故选CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串联的；（2）滑动变阻器和所控制的用电器是串联的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装饰小彩灯之间是串联的；此题考查了串并联电路的判断、开关的作用等知识点，是一道综合题．13. 解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不符合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会引起空气开关“跳闸”，符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意．故选CD．空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大．根据给出情况中的现象，进行判断．本题考查学生对家庭电路中电流过大原因的掌握情况，需要从具体问题入手，分析是否会出现短路问题或用电器总功率过大．14. 解：（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．故答案为：串联；大地．（1）根据提供的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串联，也可能是并联；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连接方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．本题考查了电路连接方式的确定和使用三孔插座的目的，回答第一问简单，但解释起来复杂，利用好串并联电路的特点是关键．15. 解：测电笔的用途：辨别火线和零线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．容易导电的物体是导体，不容易导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔辨别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考查了测电笔用途、使用方法，平时一定要掌握测电笔的正确操作方法，否则可能会出现危险．16. 解：当校验灯能正常发光，说明校验灯得到了220V的电压，该支路是发生了短路．故本题答案为：短路．将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种状态可以快速得出电路是否存在故障．。

第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

人教版初三物理19.1家庭电路同步练习一、选择题（共15道）1、电能表标有"220V 10A"字样。

家中正在使用着一台100W的电冰箱，两盏40W的日光灯。

此时需要再用一个60W的台灯，可每当台灯的插头插进插座时，灯不亮，空气开关就"跳闸"，发生这种现象的原因可能是A．用电器的总功率过大B．日光灯断路C．插头或台灯短路D．电冰箱的功率突然增大2、学了电学知识后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，此时台灯A．有电流通过，不能正常工作B．有电流通过，能正常工作C．没有电流通过，不能工作D．有时能正常工作，有时不能正常工作3、在使用测电笔的几种做法中（如图所示），哪些做法是正确的是。

4、关于家庭电路，下列说法中正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越小B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小5、如图2所示的四种使用测电笔的方法中正确的是：()。

A、(a)和(b)；B、(a)和(c)；C、(c)和(d)；D、(b)和(c)。

6、下列数据不符合实际的是A．家庭电路的电压是220V B．动力电路的电压是380VC．一节蓄电池的电压是2V D．人体的安全电压是36V7、(2015·苏州立达中学期末)如图所示,电路中打"×"处表示断路之处,若开关闭合后,用试电笔测试电路中a、b、c、d四点时,能使试电笔的氖管发光的点是( )A.aB.a、bC.a、b、cD.a、b、c、d8、关于家庭电路，下列说法中正确的是:A．空气开关的主要作用不同于保险丝;B．控制电灯的开关应与电灯串联;C．我国家庭电路的电压是不高于36V;D．电冰箱中的压缩机和照明灯是串联的.9、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（）A.漏电电流大于30mA，保护器会在0.1秒之内切断电源B.漏电持续时间超过0.1秒时保护器才能动作C.当漏电电流达到15mA时就能起到可靠的保护作用D.只有当进户电压大于220V或用电电流大于20A时，才能起保护作用10、下列做法不符合安全用电要求的是（）A.洗衣机的金属外壳与地线相连B、当发现有人触电时，先断开电源C、在新建楼房里安装漏电保护器D、把用电器三脚插头中接地的脚弄掉后插入两孔插座中11、有甲、乙两盏灯，分别标有"220V 100W"和"110V 25W"，那么()A.甲、乙两灯都正常发光时，通过甲灯的电流是通过乙灯电流的2倍B.甲、乙灯串联后接入同一电路时，甲、乙两灯两端的电压不相等12、家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座13、某家庭电路的部分组成如图所示，下列说法正确的是( )A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路14、某家庭电路如图所示，以下说法中不正确的是（）A.若保险丝熔断，则可能是短路引起的B.三孔插座的连接方式符合安全用电的原则C.若仅b、c间断路，开关S闭合，灯泡L不会发光D.若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系15、城市居民集中区，在晚上用电高峰时，用户的电灯没有正常发光时亮．以下有关原因的分析正确的是A．用户电灯获得的电压低了B．供电干线上的电流小了C．用户电灯的电阻小了D．发电厂提供的电能少了二、填空题（共6道）16、.某保险管上标有"10A"字样,它的物理意义是___________________.17、在我国，家庭电路的电压是伏，家中电视机、电冰箱、电灯等用电器之间的连接方式是（选填"串"或"并"）联．18、教室里有很多照明灯，这些灯是_______联的；如果教室里开的电灯越多，电能表上的转盘转动得越_____________。

新人教版九年级物理第十九章生活用电练习题[1]带答案修改好19.1家庭电路1．近年来，LED灯因其节能而备受人们青睐，小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入家庭照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A．单只LED灯工作电压是220 V B．LED灯主要是将电能转化为内能C．电源适配器是将交流电转变为直流电D．灯带中一只LED灯开路后其他灯还亮2．春节前，小茜家新购住房装修完毕，家中部分电路如图所示。
