家庭用电的故障判断与处理范文引言家庭用电是现代人生活中不可或缺的一部分,但随之而来的电路故障也是常见的问题。
如何判断和处理家庭用电故障是每个家庭成员都需要掌握的基本技能。
本文将介绍家庭用电常见故障的判断与处理方法,以帮助读者更好地应对家庭用电故障。
一、电路漏电故障的判断与处理电路漏电是家庭用电中最常见的故障之一,其主要原因是家庭电路中的接地故障或者线路老化引起的漏电。
下面介绍电路漏电故障的判断与处理方法。
判断方法:1. 使用漏电保护器:在家庭电路中安装漏电保护器是防止电路漏电最直接有效的方法。
当电路中存在漏电时,漏电保护器会立即跳闸,切断电流,避免漏电造成的危险。
2. 观察电器是否发热:电器发热可能是电路漏电的表现之一。
如果使用中的电器表面感觉有明显的发热现象,可能是因为电器内部存在漏电导致。
3. 检查插座是否发热:如果插座表面感觉有热的现象,可能是插座内部存在漏电。
此时应立即切断电源,并进行相应的修复。
处理方法:1. 使用绝缘电器:购买带有绝缘插头的电器可以有效防止电器漏电。
绝缘插头能够阻止电流从插头传导到外壳,增加安全系数。
2. 定期检查线路:定期检查家庭线路的老化情况,及时更换老化的线路。
老化的线路容易引发漏电,造成电路故障。
3. 寻求专业人员帮助:如果发现家庭电路中存在漏电问题,应及时寻求专业人员帮助,进行维修与处理。
二、电器短路故障的判断与处理电器短路是家庭用电中另一种常见的故障,其主要原因是电器线路损坏导致的电流异常。
下面介绍电器短路故障的判断与处理方法。
判断方法:1. 检查电器是否发出异常声音:电器发出异常的“嗡嗡”声或者燃烧的气味可能是电器短路的表现。
此时应立即切断电源,并进行相应的处理。
2. 检查电源插线是否损坏:电源插线如有断裂或者损坏,可能导致线路短路。
此时应立即更换插线,并进行相应的修复。
3. 观察电路保险丝是否烧毁:电路保险丝烧毁可能是电路短路的表现之一。
此时应更换保险丝,并进行相应的检修。
家庭线路常见故障电路问题检修及注意事项在家庭电线路中,常常会出现各种故障,其中最常见的包括短路、漏电、断路等。
为了保障家庭电器的安全使用,需要我们及时发现并解决这些问题。
下面介绍一些常见故障的检修方法及注意事项。
1. 短路
短路是指电路中不应有连接的两个点之间直接接通,导致电路电流过大而烧坏线路或电器。
当发现短路时,应首先切断电源,然后找到短路点,排除短路原因,修复线路并重新接通电源。
注意事项:在检修短路时,要先检查并修复导致短路的元器件或线路,避免在修复后再次出现短路。
2. 漏电
漏电是指电器或线路中的电流通过漏电路径流向地面,可能导致触电事故。
发现漏电时,应立即切断电源,并找到漏电点,排除漏电原因。
注意事项:在排除漏电时,应使用绝缘手套或绝缘工具,确保自身安全。
3. 断路
断路是指电路中某个部分的导线或元器件断开,导致电路不通。
在检修断路时,应找到断路点,修复或更换线路或元器件。
注意事项:在检修断路时,要注意区分是否是线路断路或元器件断路,以免更换部件无效。
总之,家庭电路的故障检修需要具备一定的电气知识,如果不懂
应及时请专业电工处理。
同时,我们也要时常检查家庭电线路,保证家庭用电的安全。
家庭电路短路的原因有以下几种可能:
1、家庭中用电器的电线绝缘层破损,导致电线相连,引发短路。
2、大型家电,如电冰箱、洗衣机等使用三芯插头时,零线与外壳相通,没有接地保护措施。
3、供电所为了防止窃电,安装了“防窃器”,在插座上连接了一个电压转换装置,当电压转换装置损坏时,电压过高导致电线被烧毁,引发短路。
4、家庭电路安装不当,如电线绕在木棒上,木棒上有水分,水与电线相连,导致短路。
5、电路连接时没有安装保险丝或保险丝过细,导致电流过大时无法及时熔断,引发短路。
6、家庭电路中安装的断路器、空气开关等保护设备与实际功率不匹配,当电流过大时,保护设备无法及时切断电源,导致短路。
7、家庭电路中安装的电线质量不好,电阻过大,导致电流通过时产生较多的热量,使电线绝缘层烧毁,引发短路。
8、家庭电路中安装的断路器、空气开关等保护设备与实际功率不匹配,当电流过大时,保护设备无法及时切断电源,导致短路。

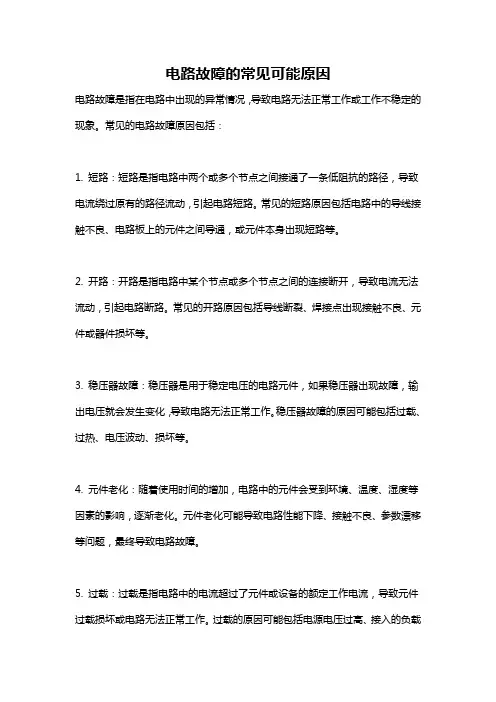

电路故障的常见可能原因电路故障是指在电路中出现的异常情况,导致电路无法正常工作或工作不稳定的现象。
常见的电路故障原因包括:1. 短路:短路是指电路中两个或多个节点之间接通了一条低阻抗的路径,导致电流绕过原有的路径流动,引起电路短路。
常见的短路原因包括电路中的导线接触不良、电路板上的元件之间导通,或元件本身出现短路等。
2. 开路:开路是指电路中某个节点或多个节点之间的连接断开,导致电流无法流动,引起电路断路。
常见的开路原因包括导线断裂、焊接点出现接触不良、元件或器件损坏等。
3. 稳压器故障:稳压器是用于稳定电压的电路元件,如果稳压器出现故障,输出电压就会发生变化,导致电路无法正常工作。
稳压器故障的原因可能包括过载、过热、电压波动、损坏等。
4. 元件老化:随着使用时间的增加,电路中的元件会受到环境、温度、湿度等因素的影响,逐渐老化。
元件老化可能导致电路性能下降、接触不良、参数漂移等问题,最终导致电路故障。
5. 过载:过载是指电路中的电流超过了元件或设备的额定工作电流,导致元件过载损坏或电路无法正常工作。
过载的原因可能包括电源电压过高、接入的负载过大、电路设计不合理等。
6. 过热:电路中的元件在工作过程中会产生一定的热量,如果散热不良或温度过高,就会导致元件过热,甚至损坏。
过热的原因可能包括外界温度过高、电路局部集中发热、散热器故障等。
7. 设计不合理:电路设计不合理是导致电路故障的另一个常见原因。
设计不合理可能包括电路参数选择不当、元件布局不合理、线路走向不合理等,这些问题可能导致电路性能下降、干扰噪声增加等,进而引发电路故障。
8. 电源问题:电路的电源是电路工作的基础,如果电源电压不稳定、电源电流不足或电源噪声较大,都可能导致电路无法正常工作。
电源问题可能包括电源设备故障、电源线路接触不良、供电电压变化等。
9. 静电干扰:静电干扰是指由于电子元件和线路受到静电的影响,导致电路故障。
静电干扰可以通过增加防静电措施、提高接地质量等方式来解决。

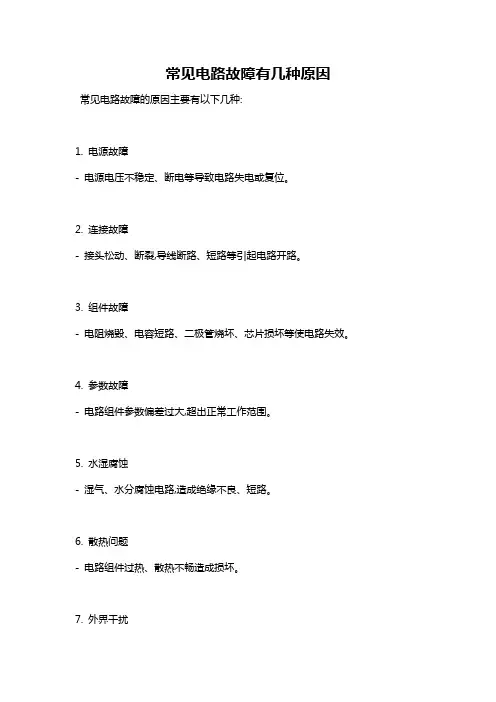

常见电路故障有几种原因
常见电路故障的原因主要有以下几种:
1. 电源故障
- 电源电压不稳定、断电等导致电路失电或复位。
2. 连接故障
- 接头松动、断裂,导线断路、短路等引起电路开路。
3. 组件故障
- 电阻烧毁、电容短路、二极管烧坏、芯片损坏等使电路失效。
4. 参数故障
- 电路组件参数偏差过大,超出正常工作范围。
5. 水湿腐蚀
- 湿气、水分腐蚀电路,造成绝缘不良、短路。
6. 散热问题
- 电路组件过热、散热不畅造成损坏。
7. 外界干扰
- 电磁干扰、静电干扰等使电路失常。
8. 操作不当
- 连接错误、供电不当、程序错误等人为原因。
9. 老化故障
- 电路组件使用时间过长,参数变化引起故障。
判断电路故障要综合分析各种可能原因,进行有针对性的检修。

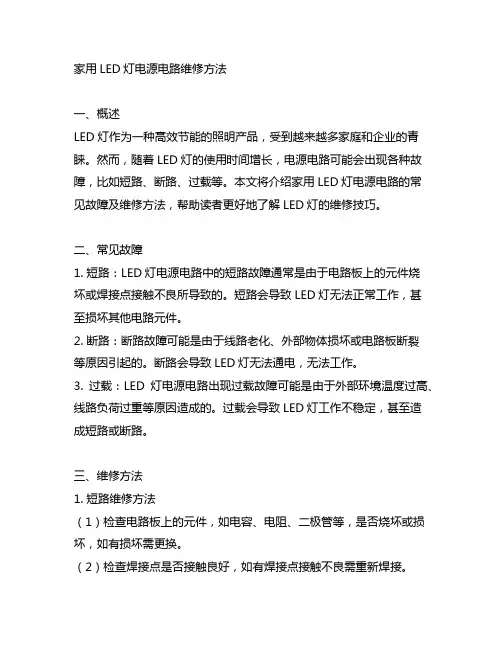

家用LED灯电源电路维修方法一、概述LED灯作为一种高效节能的照明产品,受到越来越多家庭和企业的青睐。
然而,随着LED灯的使用时间增长,电源电路可能会出现各种故障,比如短路、断路、过载等。
本文将介绍家用LED灯电源电路的常见故障及维修方法,帮助读者更好地了解LED灯的维修技巧。
二、常见故障1. 短路:LED灯电源电路中的短路故障通常是由于电路板上的元件烧坏或焊接点接触不良所导致的。
短路会导致LED灯无法正常工作,甚至损坏其他电路元件。
2. 断路:断路故障可能是由于线路老化、外部物体损坏或电路板断裂等原因引起的。
断路会导致LED灯无法通电,无法工作。
3. 过载:LED灯电源电路出现过载故障可能是由于外部环境温度过高、线路负荷过重等原因造成的。
过载会导致LED灯工作不稳定,甚至造成短路或断路。
三、维修方法1. 短路维修方法(1)检查电路板上的元件,如电容、电阻、二极管等,是否烧坏或损坏,如有损坏需更换。
(2)检查焊接点是否接触良好,如有焊接点接触不良需重新焊接。
(3)使用万用表检测电路板上的短路部分,找出短路位置并进行修复。
2. 断路维修方法(1)使用万用表检测电路板上的线路,找出断路位置并进行修复,如线路老化需重新焊接。
(2)检查电路板上的元件和连接处是否受损,如有受损需更换或修复。
3. 过载维修方法(1)检查LED灯的散热情况,如散热不良需及时清理散热风扇或散热片,降低LED灯的工作温度。
(2)检测电路板上的负载情况,如负载过重需减少负载或更换更大功率的电源电路。
四、注意事项1. 在维修LED灯电源电路时,务必断开电源,确保操作安全。
2. 选择适当的维修工具和材料,如万用表、电烙铁、焊料等。
3. 维修过程中应小心操作,避免损坏其他电路元件或导致短路、断路等问题。
4. 如果自行无法解决故障,建议寻求专业人士的帮助,以免造成不必要的损失。
五、结语LED灯作为一种新型照明产品,具有节能、环保、寿命长等优点,但在日常使用中可能会出现各种故障。

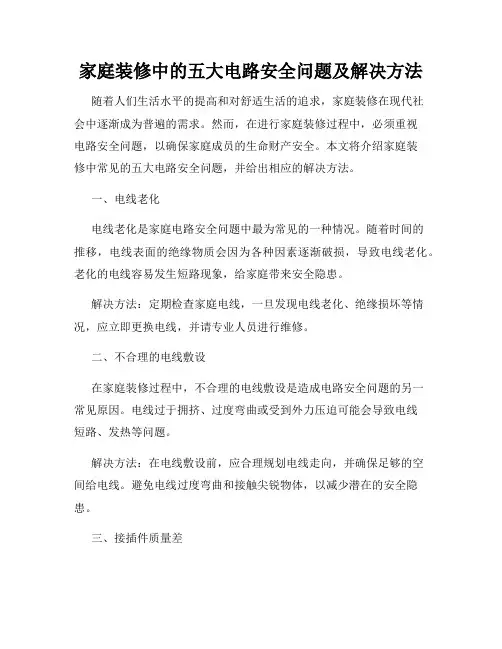

家庭装修中的五大电路安全问题及解决方法随着人们生活水平的提高和对舒适生活的追求,家庭装修在现代社会中逐渐成为普遍的需求。
然而,在进行家庭装修过程中,必须重视电路安全问题,以确保家庭成员的生命财产安全。
本文将介绍家庭装修中常见的五大电路安全问题,并给出相应的解决方法。
一、电线老化电线老化是家庭电路安全问题中最为常见的一种情况。
随着时间的推移,电线表面的绝缘物质会因为各种因素逐渐破损,导致电线老化。
老化的电线容易发生短路现象,给家庭带来安全隐患。
解决方法:定期检查家庭电线,一旦发现电线老化、绝缘损坏等情况,应立即更换电线,并请专业人员进行维修。
二、不合理的电线敷设在家庭装修过程中,不合理的电线敷设是造成电路安全问题的另一常见原因。
电线过于拥挤、过度弯曲或受到外力压迫可能会导致电线短路、发热等问题。
解决方法:在电线敷设前,应合理规划电线走向,并确保足够的空间给电线。
避免电线过度弯曲和接触尖锐物体,以减少潜在的安全隐患。
三、接插件质量差家庭装修中使用的接插件质量,直接关系到电路的安全性。
低质量、不合格的接插件容易导致电路接触不良、发热、火灾等问题。
解决方法:选择具有质量保证的正规生产厂家生产的接插件,并定期检查接插件的连接情况。
如发现接插件出现松动、锈蚀等情况应及时更换。
四、继电器故障在家庭电路中,继电器作为保护设备和开关装置,如果故障可能导致电路出现短路、过载等安全问题。
解决方法:定期检查继电器的工作状态,一旦发现继电器故障应立即更换。
同时,安装过载保护器和漏电保护器,以减少电路故障对家庭安全的影响。
五、电器设备不合格在家庭装修中购买和使用电器设备时,如果选择不合格的产品,容易导致电路安全问题。
不合格的电器设备可能存在制造缺陷、电路故障等安全隐患。
解决方法:购买合格认证的电器设备,在使用前仔细阅读产品说明书并按照要求正确安装。
避免私拉乱接电线,以免造成电器设备自燃或电路短路等问题。
结语:在家庭装修过程中,电路安全问题必须引起足够的重视。

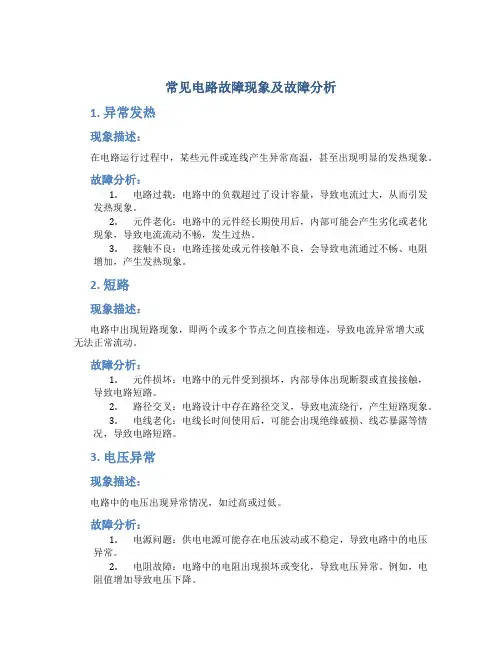

常见电路故障现象及故障分析1. 异常发热现象描述:在电路运行过程中,某些元件或连线产生异常高温,甚至出现明显的发热现象。
故障分析:1.电路过载:电路中的负载超过了设计容量,导致电流过大,从而引发发热现象。
2.元件老化:电路中的元件经长期使用后,内部可能会产生劣化或老化现象,导致电流流动不畅,发生过热。
3.接触不良:电路连接处或元件接触不良,会导致电流通过不畅、电阻增加,产生发热现象。
2. 短路现象描述:电路中出现短路现象,即两个或多个节点之间直接相连,导致电流异常增大或无法正常流动。
故障分析:1.元件损坏:电路中的元件受到损坏,内部导体出现断裂或直接接触,导致电路短路。
2.路径交叉:电路设计中存在路径交叉,导致电流绕行,产生短路现象。
3.电线老化:电线长时间使用后,可能会出现绝缘破损、线芯暴露等情况,导致电路短路。
3. 电压异常现象描述:电路中的电压出现异常情况,如过高或过低。
故障分析:1.电源问题:供电电源可能存在电压波动或不稳定,导致电路中的电压异常。
2.电阻故障:电路中的电阻出现损坏或变化,导致电压异常。
例如,电阻值增加导致电压下降。
3.元件故障:电路中的元件在工作过程中出现故障,可能会引起电压异常。
4. 回路打断现象描述:电路中的回路突然断开,导致电流无法正常流动。
故障分析:1.断线:电路中的线路出现断开,导致电流无法连通,形成回路打断。
2.安全装置触发:一些安全装置,如保险丝或保险管,可能会在电路过载或短路时触发,打断电路回路。
5. 噪声干扰现象描述:电路中出现噪声干扰,导致信号质量下降或产生异常。
故障分析:1.接地问题:电路的接地问题可能会引入外界噪声,导致噪声干扰现象。
2.线路layout不当:电路布线过程中,线路与其他信号线、电源线等交叉或过近,可能会引起互相干扰,产生噪声。
3.外部干扰:电路周围存在强电磁场或其他干扰源,可能会对电路信号产生干扰。
总结以上所列举的常见电路故障现象及故障分析,只是其中的一部分。
初中物理电路故障分析方法电路故障的种类及判断方法电路故障是指电路连接完成后,闭合开关通电时,发现整个电路或部分电路无法正常工作的现象。
常见的电路故障类型有两种,分别是短路和断路。
断路是指电路中某个元件损坏或接触不良,导致电流无法通过该元件。
短路又分为电源短路和局部短路两种。
电源短路指电流不经过用电器而直接从电源的正极回到负极。
在电路中,导线直接接到电源两极上或电流表直接接到电源两极上都会导致电路中电流过大,从而烧坏电源或电流表。
局部短路指的是串联的多个元件中的一个或多个在电路中不起作用(无电流通过该元件),通常是由于接线的原因或电路发生故障引起的。
根据短路元件的不同,又分为用电器短路、电表短路和开关短路几种。
需要注意的是,在并联电路中,一旦用电器短路,就会同时造成电源短路。
家庭电路常见故障有四种,分别是断路、短路、过载和漏电。
断路表现为电灯不亮,用电器不工作,可用测电笔查出。
短路指电流没有经过用电器而直接构成通路,导致电路中的电阻很小,电流很大,保险丝会自动熔断。
如果保险丝不合适,导线会因发热而温度迅速升高,引发火灾。
过载是指电路中用电器总功率过大,导致通过导线的总电流大于导线规定的安全电流值,轻则导致用电器实际功率下降,重则导线会因过热而引发火灾。
漏电是指导线外层或用电器的绝缘性能下降,电流会不经用电器而直接“漏”入地下,造成用电器实际功率下降,也能造成人体触电。
使用漏电保护器能预防漏电的发生。
小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。
为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光。
用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光。
因此,故障原因可能是书桌边的插座与火线断开。
例1:家庭电路中的两根电线分别为火线和零线,它们之间的电压为220V。
正常情况下,零线与大地之间无电压,火线与大地之间电压为220V。
测电笔的氖管只要发光,就表明它接触的是火线。
2024年家庭用电的故障判断与处失电是常见的故障,这时应先检查总配电箱,看熔丝是否熔断或剩余电流动作保护器(俗称漏电保护器)是否跳闸。
如果两者均没有,用验电笔或万用表测量下户线末端是否有电,没有的话,说明下户线以上没有电,应通知当地电工处理;有电的话,说明配电箱以下有问题,一般是相线或中性线开路,应先查出哪根导线断线,查出后连接好或更换新线即可。
如果漏电保护器跳闸,说明导线或某个电器有漏电现象,如知道哪个电器漏电,可直接将其退出;否则先送空线路,再逐一给每个电器送电,可以查出是导线或某个电器漏电,把漏电电器退出,请专业师傅修理即可。
如果熔丝熔断,可根据熔断情况来判断。
如熔丝断口在中间,说明有短路现象,按照上述方法逐步进行,能断定导线或某个电器内部短路。
如熔丝在连接处断开,说明熔丝接触不良、或用电负荷过重所致,这时应更换熔丝使其接触良好或换上与电器负荷相适应的熔丝即可。
有些故障比较隐蔽,有时不易查找,比如暗线开关内的接线;有的在施工过程中造成破损,时间一长,缺陷暴露,不是开路就是短路,所以在查找故障的过程中,应考虑到每个环节,每个可疑点。
最后值得强调的是,在查找处理用电故障时要注意安全,自己无法判定或处理的故障可请有经验的电工来处理。
2024年家庭用电的故障判断与处(2)随着科技的发展,家庭用电系统已经变得越来越智能化和高效化。
然而,即使是最先进的电器设备也有可能出现故障。
因此,对于家庭用户来说,了解如何判断和处理电器故障是至关重要的。
在2024年,我们将面对各种不同类型的电器故障。
下面将介绍一些常见的故障类型及其判断与处理方法。
1. 电路断路故障电路断路故障是指电路中断了,没有电流流动。
这可能是由于设备老化、线路磨损或连接松动等原因引起的。
判断一条电路是否断路可以通过以下几种方式来进行:- 检查电器设备是否正常工作。
尝试打开其他电器设备,如果其他设备均无法正常工作,则可能是电路断路的问题。
- 检查电源插头和插座是否松动,确保连接牢固。
(完整)(整理)家庭电路以及常见故障分析一、家庭电路概述家庭电路是日常生活中不可或缺的一部分,它为我们的家庭提供了照明、取暖、制冷以及各种家电设备的电力支持。
了解家庭电路的基本组成和功能,有助于我们更好地维护和使用家庭电器,提高生活质量。
1. 进户线:将电力公司提供的电能引入家庭。
2. 总配电箱:对进入家庭的电能进行分配和控制。
3. 分支电路:将电能分配到各个房间和电器设备。
4. 接地系统:确保家庭电路的安全运行。
5. 保护装置:如空气开关、漏电保护器等,用于保护家庭电路和人身安全。
二、家庭电路常见故障分析1. 短路故障(1)导线老化、磨损,导致绝缘层破损。
(2)导线接头接触不良,产生电火花。
(3)电器设备内部故障,导致短路。
短路故障会导致电路过载、发热,甚至引发火灾。
因此,一旦发现短路故障,应立即切断电源,检查电路并进行修复。
2. 断路故障(1)导线断裂、接头松动。
(2)保护装置动作,如空气开关跳闸。
(3)电器设备内部故障。
断路故障会导致电器设备无法正常工作。
发现断路故障时,应检查电路连接是否牢固,保护装置是否正常,电器设备是否损坏,然后进行修复。
3. 接地故障(1)接地线断裂、接头松动。
(2)电器设备未接地或接地不良。
(3)地线与大地接触不良。
接地故障会导致电器设备漏电,存在触电风险。
发现接地故障时,应检查接地线连接是否牢固,电器设备是否接地,地线与大地接触是否良好,然后进行修复。
4. 过载故障(1)电器设备功率过大,超过电路负荷。
(2)多个电器设备同时使用,导致电路负荷过重。
(3)电路设计不合理,导线截面积过小。
过载故障会导致电路发热、损坏,甚至引发火灾。
为防止过载故障,应合理分配电器设备,避免同时使用多个高功率电器,确保电路设计符合规范。
5. 漏电故障(1)电器设备绝缘损坏,导致漏电。
(2)电路接头松动,产生电火花。
(3)导线老化、磨损,导致绝缘层破损。
漏电故障会导致电器设备无法正常工作,存在触电风险。
家庭电路故障有四种: 断(开路)、短路、过载和漏电。 1. 断路电灯不亮,用电器不工作,表明电路中出现开路,开路时电路中无电流通过,该故障可以用测电笔查出。 零线断路用电器无法工作用测电笔测火线灯亮测零线不亮。 火线短路电电器无法工作用测电笔测火线不亮测零线不亮 电器短路电电器无法工作用测电笔测火线亮测零线不亮 2. 短路就是电流没有经过用电器直接构成通路,发生短路时,电路中的电阻很小,电流很大,保险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 用检验灯查短路位置,把检验灯接在火线的保险丝的位置,即串联在接线柱上,然后逐个接通每一盏灯的线路,如果检验灯较暗或不亮,则可判定这部分电路未发生短路,如果检校灯正常发光,则可断定此电路短路。 3. 过载电路中用电器过场多或总功率过大,导致通过导线的总电流大于导线规定的安全电流值。出现这种情况更轻者导致用电器实际功率下降,重者导电会因过热而引发火灾。 4. 漏电如果导线外层或用电器绝缘性能下降,则有电流不经用电器而直接漏入地下,漏电会造成用电器实际功率下降,也能造成人体触电,使用漏电保护器能预防漏电的发生。
用试电笔接触火线时,试电笔的氖管发光,接触零线和地线时,正常情况下氖管不发光。如果发光了,说明零线断路或有用电器的外壳带了电。 电路故障分析: 一、常见故障: 故障1:闭合开关后,灯泡忽明忽暗,两表指针来回摆动; 原因:电路某处接触不良; 排除方法:把松动的地方拧紧。 故障2:闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数 原因:开关与电源并联导致所有东西都被短路 后果:极容易烧坏电源 故障3(也就是做题最常见的故障):闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压 原因1:灯泡断路故电压表串联到了电路中 原因2:电流表与电压表位置互换 这样灯泡就被几乎没有电阻的电流表(它接到了电压表的位置上)短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数; 补充:在测小灯泡电阻的实验中(或是电路图中只有一个灯泡两表)如果电流表与电压表位置互换会有什么后果就答:灯泡不亮电流表几乎无示数(其实就是没示数)电压表所示几乎为电源电压(其实就是电源电压) 故障4:闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变; 原因:变阻器没有按照一上一下的方法来接 补充一下:变阻器全接上接线柱时:相当于导线(这是极不安全的容易造成电路电流过大)变阻器全接下接线柱是:相当于一个定值电阻。 故障5:闭合开关后,无论怎样移动滑片灯泡都不亮 原因1:电路某一处断路 原因2:灯泡被导线或电流表短路 故障6:灯泡亮两表指针反向偏转; 原因:两表的正负接线柱接反了 “症状”1:用电器不工作。诊断: (1)若题中电路是串联电路,看其它用电器能否工作,如果所有用电器均不能工作,说明可能某处发生了断路;如果其它用电器仍在工作,说明该用电器被短路了。 (2)若题中电路是并联电路,如果所有用电器均不工作,说明干路发生了断路;如果其它用电器仍在工作,说明该用电器所在的支路断路。 “症状”2:电压表示数为零。诊断: (1)电压表的两接线柱到电源两极之间的电路断路; (2)电压表的两接线柱间被短路。 “症状”3:电流表示数为零。诊断: (1)电流表所在的电路与电源两极构成的回路上有断路。 (2)电流表所在电路电阻非常大,导致电流过小,电流表的指针几乎不动(如有电压表串联在电路中)。 (3)电流表被短路。 “症状”4:电流表被烧坏。诊断: (1)电流表所在的电路与电源两极间直接构成了回路,即发生了短路。 (2)电流表选用的量程不当。 初中物理电学故障只有几类:短路(包括电源短路和局部用电器短路);断路;电流、电压表正负接反;电压表串接等等。 首先,看它给出的电路图或者实物图,用电流的流向法(电流从电源正极出发,通过用电器,流回负极)判断,各个用电器的工作情况。具体问题具体分析。 常用到的一些重要方法有:电流表看成导线,电压表看成断路。 例如:灯不亮,用电器不工作,可能的原因有: 1)断路。电路中有个地方断开了,包括开关、用电器自身,接触不良等等; 2)短路。用电器被某条导线或者电流表短路了。 涉及到电压表的一些问题: 1)电压表有读数。但电流表无读数(或很弱),灯不亮,用电器不工作,原因:与电压表并联的部分(电压表是并联使用的)断路。这样,电压表相当于串联在电路中。 2)电压表无读数。 a.电流表无读数,灯不亮,用电器不工作,则,与电压表并联的电路**以外**的地方断路。 b.电流表有读数,与电压表并联部分不工作,则,与电压表并联部分被短路,这时,电压表相当与与导线并联,导线两端的电压为0. 等效电路图的意思:比如,我说当开关闭合,灯泡1和灯泡2串联,则,我们就可以在草稿纸上面就可以直接画灯泡1和灯泡2串联,闭合的开关当作导线,这样就可以简化电路。方便我们计算和分析。 如果电压表有示数,说明电压表的两个接线柱与电源两极间连接良好,并且电压表没被短路。 如果电流表有示数,说明电流表所在电路是通路,电路故障很可能是某处短路。
二、断路,短路的判断: (一)断路的判断 1、如果电路中用电器不工作(常是灯不亮),且电路中无电流,则电路断路。
2、具体到那一部分断路,有两种判断方式: ①把电压表分别和各处并联,则有示数且比较大(常表述为等于电源电压)则电压表两接线柱之间的电路断路(电源除外);
②把电流表分别与各部分并联,如其他部分能正常工作,电流表有电流,则当时与电流表并联的部分断开了。(适用于多用电器串联电路)
(二)短路的判断 1、串联电路或者串联部分中一部分用电器不能正常工作,其他部分用电器能正常工作,则不能正常工作的部分短路。
2、把电压表分别和各部分并联,导线部分的电压为零表示导线正常,如某一用电器两端的电压为零,则此用电器短路。 ※根据近几年中考物理中出现的电路故障,总结几条解决这类问题的常用的主要判断方法:
“症状”1:用电器不工作。诊断: (1)若题中电路是串联电路,看其它用电器能否工作,如果所有用电器均不能工作,说明可能某处发生了断路;如果其它用电器仍在工作,说明该用电器被短路了。
(2)若题中电路是并联电路,如果所有用电器均不工作,说明干路发生了断路;如果其它用电器仍在工作,说明该用电器所在的支路断路。
“症状”2:电压表示数为零。诊断: (1)电压表的两接线柱到电源两极之间的电路断路; (2)电压表的两接线柱间被短路。 “症状”3:电流表示数为零。诊断: (1)电流表所在的电路与电源两极构成的回路上有断路。 (2)电流表所在电路电阻非常大,导致电流过小,电流表的指针几乎不动(如有电压表串联在电路中)。
(3)电流表被短路。 “症状”4:电流表被烧坏。诊断: (1)电流表所在的电路与电源两极间直接构成了回路,即发生了短路。 (2)电流表选用的量程不当。 三、分析归纳: 串联电路中,断路部位的电压等于电源电压,其它完好部位两端电压为0V; 串联电路中,短路部位的电压等于0V,其它完好部位两端有电压,且电压之和等于电源电压。 实验过程中如何分析电路故障: 在做探究串、并联电路中电流的规律的实验时,可能会遇到各种各样的电路故障,一般可以根据故障的现象推断产生的原因。以下就此实验中可能出现故障的现象进行分析诊断。
1.在串联电路(甲图)中的故障
(1)只有一个灯泡亮,如L1亮,其他电路完好,说明问题出在不发光的灯泡L2上,检查灯泡L2的灯丝和灯座是否有短路故障。
(2)两灯都不亮,则电路中一定有断路,可以用一只好灯泡检测故障部位,将检验灯泡分别与灯泡L1、 L2、电流表、开关、电源并联,或与多个元件并联,直到检验灯泡发光,说明所并电路部分存在着断路故障。例如:将检验灯泡L与灯泡L1并联(乙图),如果L发光,说明灯泡L1处断路;如果L不亮,则其他元件处有断路情况。
2. 在并联电路(丙图)中的故障 (1)只有一个灯泡亮,如L1亮,只能是不发光的灯泡L2支路上存在断路故障,检查灯丝是否烧断,灯座、导线是不是没有接好。
