圆筒形拉深件毛坯尺寸计算

圆筒形件拉深尺寸计算和成形过程模拟摘要：在冲压生产中，拉深是广泛使用的工序。

通过拉深可获得筒形、阶梯形、锥形、球形等零件。

平板毛坯拉深成筒状开口零件时口部出现飞边卷口现象，对此进行切边设计。

关键词：筒形件；模具结构；拉深间隙Dynaform作为近年来板料成形数值模拟技术中常用的软件，可以预测成形过程中板料的破裂、起皱、回弹等，从而帮助设计人员显著减少模具开发设计时间及试模周期。

在利用该软件进行模拟分析时，应该采用理论计算和软件模拟共用，以找出合适的成形工艺。

带凸缘的圆筒形件是日常生活中常用的零件，如不锈钢的面盆、压力锅的锅盖等物品，均属于带凸缘的圆筒形件。

本文利用所给的拉深件，首先计算了拉深过程中的部分尺寸，而后在理论计算的基础上，结合Dynaform软件对零件的拉伸过程进行模拟，找出了较为合适的压边力，从而为后续拉深模具设计提供依据。

1、带凸缘圆筒形件拉深尺寸计算图1是带凸缘圆筒形件的零件图，其壁厚为2mm，材料为304不锈钢，精度为IT14级。

本文计算的拉深尺寸包括拉深毛坯的尺寸、拉深次数的计算、压边装置的使用与否以及压边力的计算。

1.1带凸缘圆筒形件毛坯尺寸的计算由图1，零件的厚度t=2mm，因此在计算毛坯尺寸时应采用中线尺寸计算。

该零件的相对直径dt/d=380/320=1.18，其中dt为凸缘直径，d为圆筒件底部直径，取修边余量δ=6mm。

由拉深毛坯尺寸的计算公式可知：根据图1，d4=380+2δ=392mm，r=6mm，d2=d+2r=332mm，H=98mm由此计算出防尘盖毛坯尺寸：1.2是否需要压边装置和拉深次数的计算本零件采用普通平面凹模拉深，毛坯不起皱条件为：t/D≥（0.09～0.17）（1-m）由图1和D可计算出：t/D=2/527=0.38%，总拉深系数m=d2/D=332/527=0.63。

因此（0.09～0.17）（1-m）=0.0333～0.0629，则t/D<（0.09～0.17）（1-m），因此该零件拉深时需使用压边圈。

例：图示带凸缘筒形件拉深工序计算。

分析：零件具有双耳凸缘，拉深时应拉出圆形凸缘，拉深后再用冲裁方法加工出凸缘所要求的形状，并完成冲孔。

凸缘直径mm d f 806268=⨯+= 相对凸缘直径7.14680==d d f 零件属于宽凸缘拉深件，且零件高度大于直径，可采用缩小直径增加深度的拉深方法。

拉深件圆角半径较小，拉深时凸、凹模圆角取合理的数值，拉深后采用整形的方法使圆角半径达到要求。

工序件尺寸计算按零件图所标注的尺寸进行计算。

1． 确定修边余量修边余量为3mm ，则凸缘直径mm d f 862380=⨯+=2． 计算毛坯直径)2.135(13614644.360464863.44dR-dh 4d D 22t =⨯⨯-⨯⨯+=+＝3． 判断能否一次拉深4． 决定实际采用的毛坯直径考虑到相对板料厚度较小，为了防止后续拉深出现拉破现象，决定首次拉深按表面积计算多拉入3％的材料，在后续拉深中再将多拉入的料返回到凸缘根部，就可防止再拉深时因凸缘区材料再流入凹模而出现拉破现象。

实际采用的毛坯直径为：mm D D 13813603.103.11=⨯==5． 计算首次拉深直径 设2.11=d d f由表查得m t ＝0.53，则首次拉深直径为：7313853.011=⨯=⨯=D m d t验算所选取的m t 是否合适。

6． 计算再拉深工序件的直径m 2＝0.78、m 3＝0.80、m 4＝0.827． 确定各次拉深的圆角半径8． 计算各次工序件的高度首次按表积计算多拉入了3％的料，如果后两次拉深每次按表积计算返回到凸缘根部为1.5％的料，则后两次拉深的毛坯直径为：mm D D mmD D 1361371360015.1015.132===⨯==工序件的高度：n d p d p n fn n d r r r r d d D h n n n n 222214.0)(43.025.0-+++-=h 2＝54h 3＝63。

一.１．修边余量查表4-4，h 69.5d 20h/d= 3.48修边余量查表得δ=6二. 2.毛坯直径查表4-7D=毛坯直径 D=78√d1²+4d2h1+6.28rd1+8r²表4-4 无凸缘圆筒形拉深件的修边余量δ圆筒形件的拉深工d1=12d2=20h=69.5r=4t=1(厚度)三.确定是否用压边圈毛坯相对厚度=t/D×100毛坯相对厚度=1.28t=1(毛坯的厚度)D=78(毛坯的直径)查表4-80 所得:采用压边圈不采用压边圈四.确定拉深次数表4-80 采用或不采用压边圈的条件采用查表法,查表4-18最大相对高度=h/d (包括修边余量后h的值)毛坯相对厚度=t/D×100最大相对高度= 3.7750毛坯相对厚度= 1.2769拉深次查表得:3五.确定各次拉深直径1.确定各次拉深直径:由表4-15或m1 =0.55各次拉深直径为:m2 =0.75m3 =0.80m4 =m5 =表4-18 无凸缘圆筒形拉深的最大相最大相对高度= 3.7750毛坯相对厚度= 1.2769表4-15 无凸缘筒形件用压边圈拉深时表4-16 无凸缘筒形件不用压边圈拉深六.r凹=0.8√r凹=(0.6～即半成品底部的圆角半径为：r1= 5.93652481r2= 3.281537559r3=0r4=0r5=#REF!七．选取各次拉深高度１．由表4-19的有关公试计算得h1=27.50h2=40.84497448h3=h4=h5=选取各次半成品底部的圆角半径拉深工序计算件最大相对高度 h/dd1 =43.07d2 =32.31d3 =25.84d4 =0.00d5 =0.00拉深时的拉深系数圈拉深时的拉深系数。

例：试对图所示圆筒形件进行拉深工艺计算，材料为L3，壁厚0.5mm 。

圆筒形拉深件解：1.确定修边余量Δh 该件H ＝90mm ，H/d ＝1.8，查表2-37得Δh ＝5mm 。

则拉深高度H ＝90+5＝95mm 。

2.计算毛坯直径由于板厚t 小于1mm ，故计算毛坯直径可直接用工件图所注尺寸计算，不需按中心层尺寸计算。

D ＝2222256.072.14r rd H d d --+＝225.056.0505.072.19550450⨯-⨯⨯-⨯⨯+＝146.53.确定拉深次数按毛坯相对厚度t/D ＝0.5/146.5＝0.34％和工件相对高度H/d ＝95/50＝1.9，查表4-15得拉深次数n ＝3。

初步确定需要三次拉深。

考虑到工件圆角半径为0.5mm ，故需增加一次整形工序。

4.计算各次工序件直径考虑到板料为软铝l3，拉深系数按表4-11中值减小1.5％计算，初步确定三次拉深的拉深系数分别为：m 1＝0.54，m 2＝0.77，m 3＝0.79，初步计算各次拉深工序件直径为：1.489.6079.09.601.7977.01.795.14654.023312211=⨯===⨯===⨯==d m d d m d D m d第三次拉深直径已小于工件的直径，需调整各次的拉深系数，取m 1＝0.55，m 2＝0.78，m 3＝796.078.055.05.1465021=⨯=m m D d因此得各次拉深工序件直径为：508.62796.08.626.8078.06.805.14655.023312211=⨯===⨯===⨯==d m d d m d D m d5.选取凸模与凹模的圆角半径An Tn Ai Ai A r r r r t d D r )8.0~7.0()8.0~7.0(5.55.0)505.146(8.0)(8.011===⨯-=-=-计算各次拉深凸模与凹模的圆角半径并取整结果为：mm r mmr mmr mmr mmr mmr T T T A A A 345456321321======6.计算各次工序件的高度将D ＝146.5；d 1＝80.6、r 1＝5；d 2＝62.8、r 2＝4；d 3＝50、r 3＝3分别代入如下公式： )56.072.1(4122n n n n n n d r r d d D H ++-=可计算出：H 1＝48.6mmH 2＝71.5mmH 3＝96.1mm计算拉深工序件的高度是为了设计再拉深模时确定压边圈的高度，再拉深模压边圈的高度应大于前道工序件的高度。

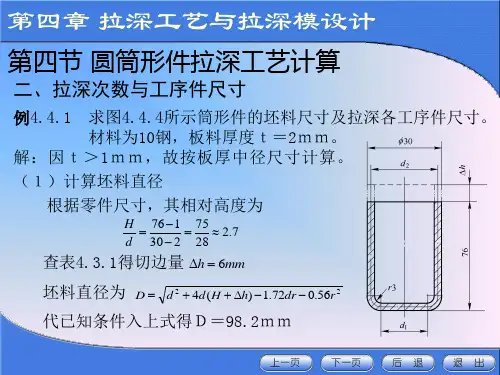

筒形件拉深工艺计算(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--题目：如图，求图示的筒形件的毛坯展开尺寸，拉深次数，各次成品尺寸。

材料：10号钢。

料厚：2mm 。

附表：采用或不采用压边圈条件 拉伸方法 第一次拉深第二次拉深 100t D⨯ 1m 100t D ⨯ 2m 压料1.5< 0.6≤ 1< 0.8< 压或不压1.5~20.6 1.0~1.5 0.8 不压料 2>0.6> 1.5> 0.8>解：由题意及图可知，此工件料厚21mm mm δ=>，因此零件按中线尺寸计算。

即圆筒直径D=28mm ，圆角半径r=4mm ，h=75mm 。

1、在实际计算中，要增加修边余量h ∆，由 75 2.728h D ==，查表8-15得 当H=50~100mm 时，2~6h mm ∆=取6h mm ∆=。

2、计算毛坯展开尺寸如图，d=28mm ，h=75mm ，81H h h mm =+∆=，r=4mm 。

由公式8-54得()()()2222284D d r r d r r d H r π=-+-++-= 98.26mm =3、确定是否采用压力圈2100100 2.03598.26t D ⨯=⨯= 略大于2，为保证拉深件质量，根据上面附表，第一次拉深时，采用压边圈。

查表8-14得，第一次许用极限拉深系数[]10.5m =，由[]11d m D =得，[]110.598.2649.13d m D mm ==⨯= 12100100 4.07 1.549.13t d ⨯=⨯=>，由上面附表知，不需要压边。

随着D 减小，100t D ⨯增大，以后各次都不需要压边。

4、确定拉深次数 由2100100 2.03598.26t D ⨯=⨯=，查表8-14得 首次拉深的极限拉深系数 []10.5m =。

工件总的拉深系数 280.28598.26d m D === 因[]1m m <，故工件不能一次拉深成形。

4 . 2 直壁旋转体零件拉深工艺的设计圆筒形零件是最典型的拉深件，掌握了它的工艺计算方法后，其它零件的工艺计算可以借鉴其计算方法。

下面介绍如何计算圆筒形零件毛坯尺寸、拉深次数、半成品尺寸，拉深力和功，以及如何确定模具工作部分的尺寸等。

4.2.1 圆筒形拉深件毛坯尺寸计算 1.拉深件毛坯尺寸计算的原则<1）面积相等原则由于拉深前和拉深后材料的体积不变，对于不变薄拉深，假设材料厚度拉深前后不变，拉深毛坯的尺寸按“拉深前毛坯表面积等于拉深后零件的表面积”的原则来确定(毛坯尺寸确定还可按等体积，等重量原则>。

<2）形状相似原则拉深毛坯的形状一般与拉深件的横截面形状相似。

即零件的横截面是圆形、椭圆形时，其拉深前毛坯展开形状也基本上是圆形或椭圆形。

对于异形件拉深，其毛坯的周边轮廓必须采用光滑曲线连接，应无急剧的转折和尖角。

拉深件毛坯形状的确定和尺寸计算是否正确，不仅直接影响生产过程，而且对冲压件生产有很大的经济意义，因为在冲压零件的总成本中，材料费用一般占到60 %以上。

由于拉深材料厚度有公差，板料具有各向异性；模具间隙和摩擦阻力的不一致以及毛坯的定位不准确等原因，拉深后零件的口部将出现凸耳(口部不平>。

为了得到口部平齐，高度一致的拉深件，需要拉深后增加切边工序，将不平齐的部分切去。

所以在计算毛坯之前，应先在拉深件上增加切边余量(表42.1、4.2.2>。

表4.2.1无凸缘零件切边余量Δh<mm>拉深件高度h拉深相对高度h/d或h/B附图>0.5～0.8 >0.8～1.6 >1.6～2.5 >2.5～4≤10>10～20 >20～50 >50～100 >100～150 >150～200 >200～250>250 1.01.22345671.21.62.53.856.37.58.51.522.53.856.37.58.522.5468101112[img=118,139]mhtml:file://F:\冲压\4 _ 2 直壁旋转体零件拉深工艺的设计.mht![/img]表4.2.2有凸缘零件切边余量ΔR<mm>凸缘直径dt或Bt相对凸缘直径dt/d或Bt/B附图< 1.5 1.5～2 2～2.5 2.5～3< 25>25～50 >50～100 >100～150 >150～200 >200～250>250 1.82.53.54.35.05.56.01.62.03.03.64.24.65.01.41.82.53.03.53.84.01.21.62.22.52.72.83.0[img=125,125]mhtml:file://F:\冲压\4 _ 2 直壁旋转体零件拉深工艺的设计.mht![/img]2.简单形状的旋转体拉深零件毛坯尺寸的确定(图4.2.1>对于简单形状的旋转体拉深零件求其毛坯尺寸时，一般可将拉深零件分解为若干简单的几何体，分别求出它们的表面积后再相加(含切边余量在内> 。

无凸缘圆筒形件的落料——拉深复合模具设计绪论毕业设计是为了模具设计与制造专业学生在学完基础理论课、技术基础课和专业课的基础上，所设置的一个重要环节。

目的就是为了运用我们所学课程的理论和生产实际知识，进行一次模具设计的实际训练，从而培养和提高我们独立工作的能力。

冲压模具设计通过收集资料、工艺分析、工艺计算、确定冲模的结构设计，各个零部件的设计、绘制模具总装配图、零件图，最后完善和书写设计说明书，终于完成整个的设计过程。

目前，我国冲压技术与先进工业发达国家相比还有一定差距，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距。

导致我国模具在寿命、效率、加工精度、生产周期等方面与先进工业发达国家的模具相比差距相当大。

随着科学技术的不断进步和工业生产的迅速发展，冲压加工作为现代工业领域内重要的生产手段之一，更加体现出其特有的优越性。

在现代工业生产中，由于市场竞争日益激烈，产品性能和质量要求越来越高，更新换代的速度越来越快，冲压产品正朝着复杂化、多样化、高性能、高质量方向发展，模具也正朝着复杂化、高效率、长寿命方向发展。

一、冲压成形理论及冲压工艺加强冲压变形基础理论的研究，以提供更加准确、实用、方便的计算方法，正确地确定冲压工艺参数和模具工作部分的几何形状和尺寸，解决冲压变形中出现的各种实际问题，进一步提高冲压件的质量。

研究和推广采用新工艺，如精冲工艺、软模成形工艺、高能高速成形工艺、超塑性成形工艺以及其他高效经济的成形工艺等，进一步提高冲压技术水平。

二、模具先进制造工艺及设备模具制造技术现代化是模具工业发展的基础。

计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合，形成先进制造技术。

模具先进制造技术主要体现如下方面：1.高速铣削加工普通铣削加工采用低的进给速度和大的切削参数，而高速铣削加工则采用高的进给速度和小的切削参数。
