第一章概述一、系统简介：TQDB-III多功能微机保护与变电站综合自动化实验培训系统采用集成式、开放式的设计思路，覆盖了多个专业多门课程，适合电力系统、电气类、自动化类、电工类专业学生进行研究性、综合性、设计性、开放性实验、课程设计、毕业设计及创新设计。
本实验指导书着重介绍与《电力系统继电保护原理》、《电力系统微机保护》、《变电站综合自动化》课程相关的实验。
本实验台可完成：常规继电器特性实验、数字式继电器特性实验及成组微机保护综合实验三大部分。
其中包含的常规继电器有：DL-31型电流继电器、DY-36型电压继电器、LG-11型功率方向继电器、LCD-4型变压器差动继电器。
数字式继电器有：数字式电流继电器、电压继电器，反时限电流继电器，功率方向继电器，差动继电器，阻抗继电器，零序电流、零序电压继电器，负序电流继电器、负序电压继电器，反时限零序继电器、反时限负序电流继电器。
微机保护部分包括：单双电源10kv线路微机保护综合实验，单双电源35kv线路微机保护综合实验，单双电源110kv线路微机保护综合实验，变压器微机保护综合实验，电容器微机保护综合实验。
二、系统特点：1. 实验接线非常简单明确，减小实验准备工作的强度。
2. 实验系统采用自主研制的信号发生装置提供高精度实验信号，省去了传统实验系统中的调压器、移相器、滑线电阻和测量仪表。
实验接线非常简单，不需要进行实验准备工作。
3. 各种常规继电器和微机保护继电器特性实验可以设置为自动或手动测试，并在PC机屏幕上直观的显示坐标描点和绘制继电器特性曲线全过程4. 实验台面板上具有成组微机保护实验的接线图，学生在面板上进行微机保护装置与电流、电压及出口信号的连接，在上位机界面上设置故障类型和故障点，可在接线图上或在上位机界面中执行短路操作，并观察动态的实验现象5. 系统附带详细的原理讲解和操作说明，可以帮助学生在加深理解实验原理的基础上熟悉实验过程，达到良好的实验效果三、系统构成：一套实验培训系统由一个实验操作台、多个常规保护继电器、一台TQDB-II型多功能微机保护实验装置、一台TQWX-II微机型继电保护试验测试仪和一台PC机构成。
电力系统继电保护与自动化装置可靠性试验及评估分析随着我国经济以及科技的迅猛发展，在人们的生产生活中对于电的需求也日益攀升，国内关于电力系统的供电范围以及容量也有了明显的提升，加之国内关于新型能源的研究也取得了突破性的进展，因此供电系统网络必须要借助继电保护以及自动化装置提升其安全性，使电力运行能够在当前复杂的条件下保持其可靠性。
基于此，文章就电力系统继电保护与自动化装置可靠性试验及评估展开分析和探讨。
标签：电力系统；继电保护；自动化装置；可靠性试验；评估分析引言电力系统继电保护及自动化装置在整个电力系统中发挥着重要作用，主要起到控制与保护的作用，所以该装置质量的可靠性直接影响着电力系统的安全稳定运行，有必要采取措施来提升产品质量可靠性，同时还必须建立可靠性试验来对其工作效果进行检验。
1电力系统的继电保护与自动化装置1.1继电保护及其基本任务继电保护因借助有触电的继电器发挥保护作用而得名，主要的作用对象就是其作用范围内的电力系统以及变压器、输电线路等元件[1]。
电力系统在运行中，其本身以及相关的元件都会受到继电器的实时动态监控，所以当其中任何一部分不能发挥正常的功能时，继电器就会接收到相关的信号，繼而对故障部分采取应急措施，将故障部分与正常部分隔离开，如此，电力系统运行不会受到任何负面影响，这就是继电保护的主要表现。
发电站中的电力系统承担着满足大范围区域内用电需求的责任，所以要保证其正常运行，需要好几套保护功能发挥程度比较高、对故障能快速反应的继电保护装置。
1.2继电保护的可靠性指标继电保护的可靠性是指在保护对象发生故障的关键时刻，能在第一时间发挥保护作用，将影响控制在最低，而不是在发生故障后，不能及时感应，使电力系统工作效率降低。
这是电力系用运用继电保护的主要目的，这也是继电保护的基本功能。
继电保护可靠性和保护装置自身质量以及继电保护系统功能发挥程度有关。
继电保护可靠性可以简单概括为不拒动，不误动[2]。
电力系统继电保护与自动化装置可靠性试验及评估发布时间：2022-10-18T07:52:00.922Z 来源：《福光技术》2022年21期作者：朱泊睿[导读] 电力系统运行中，其运行状况决定于继电保护装置的可靠性和自动化装置的可靠性。
为了确保继电保护和自动化装置在运行中安全可靠，就要对其进行试验检测，并进行科学地评价，以对继电保护和自动化装置的性能深入了解，这对电力系统的稳定发展具有一定的促进作用。
因此本文在概述电力系统中继电保护的基本要求的基础上，对继电保护其自动化装置可靠性的内容进行分析，然后针对电力系统继电保护与自动化装置可靠性试验及评估进行研究。
朱泊睿云南电网有限责任公司玉溪供电局云南玉溪 653100摘要：电力系统运行中，其运行状况决定于继电保护装置的可靠性和自动化装置的可靠性。
为了确保继电保护和自动化装置在运行中安全可靠，就要对其进行试验检测，并进行科学地评价，以对继电保护和自动化装置的性能深入了解，这对电力系统的稳定发展具有一定的促进作用。
因此本文在概述电力系统中继电保护的基本要求的基础上，对继电保护其自动化装置可靠性的内容进行分析，然后针对电力系统继电保护与自动化装置可靠性试验及评估进行研究。
关键词：电力系统；继电保护；自动化；装置；可靠性；试验；评估1电力系统中继电保护的基本要求电力系统中继电保护发挥了至关重要的作用，对继电保护及自动化装置应满足以下几点要求：1.1 选择性即系统发生故障后，应能准确识别故障点，然后将故障点较近的断路器进行切除，以便保证非故障部分的工作不受到影响。
1.2 灵敏性该要求需要辅助装置进行评价，通俗的来讲就是在一定保护范围内可靠动作，值得一提的是电流保护和电压保护因为动作原理不同，其灵敏度定义公式也不同。
1.3 速动性众所周知，电力系统发生故障后，前期的快速处理非常关键，它严重影响着电力系统安全性，实际环境中应将被保护设备的损坏程度降低至最小，增加系统电压或电流恢复速度，以此可以改善电力系统并列运行稳定性。
网络高等教育《电力系统继电保护》实验报告学习中心：福建永安奥鹏层次：专科起点本科专业：电气工程及其自动化年级： 2011年春季学号： ************学生姓名：**实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。
二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈并联_时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈___串联___时的额定值。
2.电流继电器的返回系数为什么恒小于1？电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于0.97才返回。
因此返回值要小于1 。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：动作电压--是保护动作的最小电压；返回电压--使保护装置停止动作的电压；返回系数--返回电压/动作电压一般小于12．返回系数在设计继电保护装置中有何重要用途？答：是确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除.实验二电磁型时间继电器和中间继电器实验一、实验目的1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。
二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？答：影响起动电压、返回电压的因素是电压继电器线圈在通电额定电压的时候，由于衔铁原来处于打开状态，将衔铁吸合动作，需要较大的起动吸合电流（比吸合后的保持电流大好几倍）才能产生足够的磁场吸力。
华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。
⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。
2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。
三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。
电力系统及其自动化和继电保护的关系分析电力系统是由发电站、输电线路、变电站和配电线路等组成的，其中包含大量的设备、技术和运营管理的要求。
电力系统的运行必须依靠自动化控制和继电保护技术来确保系统的安全稳定和高效运行。
首先，自动化控制技术是电力系统运行过程中必不可少的技术之一。
自动化技术可以控制电力系统的各项参数和控制各种设备的操作，如调节发电机输出功率、控制变压器的变比、协调配电线路的供电能力等。
这些自动化控制可以保证电力系统的稳定性和可靠性，同时也使得运行成本得到了控制。
例如，在电力系统负荷过大时，自动化控制可以及时响应调整发电机的输出功率，以保证电力系统的供电能力。
其次，继电保护技术是保障电力系统安全的主要技术之一。
电力系统中存在着许多可能导致设备损坏的故障，如短路、过流、过压等，一旦发生这些故障，可能会对电力系统产生严重的影响和危害。
继电保护技术可以不仅能够快速地检测到这些设备故障，还能够将其隔离，从而防止故障的扩大，保障电力系统的可靠性和安全性。
继电保护技术中，各种继电保护装置的技术、故障检测方法、状态检测技术等都是非常重要的。
最后，电力系统的自动化控制和继电保护技术密切相关。
自动化控制技术可以为继电保护技术提供所需要的信息和数据，例如变电站和配电线路的运行数据，通过这些数据，继电保护装置可以快速地识别并隔离故障设备。
同时，继电保护技术也可以为自动化控制提供安全保障，例如，通过监测电力系统状态，及时通知自动化控制系统故障的发生和位置，从而及时做出应对措施。
综上所述，电力系统运行必须依靠自动化控制和继电保护技术，它们是电力系统运行的关键支撑。
在实际运行中，需要综合考虑自动化控制和继电保护技术的应用，保障电力系统的安全、可靠和高效运行。
网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专业:电气工程及其自动化年级:学号：学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。
二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。
（串联，并联)2. 动作电流（压),返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。
2。
使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。
根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答:返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。
3。
实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。
在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后,母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸.所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下,保护能在大的启动电流情况下可靠返回。

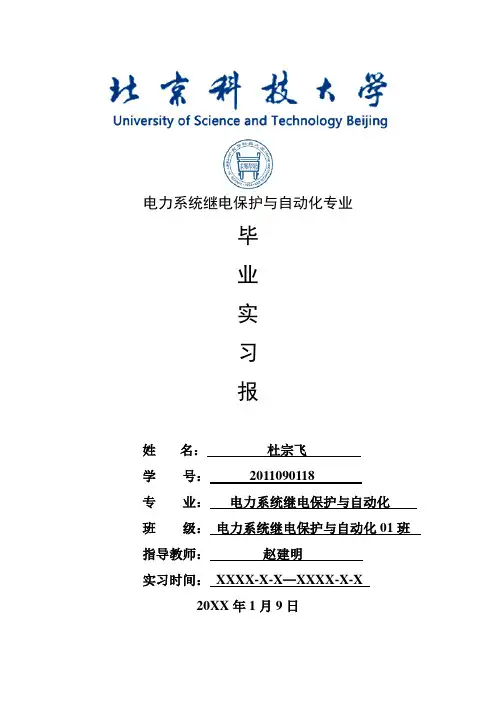

电力系统继电保护与自动化专业毕业实习报*名：***学号：**********专业：电力系统继电保护与自动化班级：电力系统继电保护与自动化01班指导教师：***实习时间：XXXX-X-X—XXXX-X-X20XX年1月9日目录目录 (2)前言 (3)一、实习目的及任务 (3)1.1实习目的 (3)1.2实习任务要求 (4)二、实习单位及岗位简介 (4)2.1实习单位简介 (4)2.2实习岗位简介（概况） (5)三、实习内容（过程） (5)3.1举行计算科学与技术专业岗位上岗培训。
(5)3.2适应电力系统继电保护与自动化专业岗位工作。
(5)3.3学习岗位所需的知识。
(6)四、实习心得体会 (6)4.1人生角色的转变 (6)4.2虚心请教，不断学习。
(7)4.3摆着心态，快乐工作 (7)五、实习总结 (8)5.1打好基础是关键 (8)5.2实习中积累经验 (8)5.3专业知识掌握的不够全面。
(8)5.4专业实践阅历远不够丰富。
(8)本文共计5000字，是一篇各专业通用的毕业实习报告范文，属于作者原创，绝非简单复制粘贴。
欢迎同学们下载，助你毕业一臂之力。
前言随着社会的快速发展，用人单位对大学生的要求越来越高，对于即将毕业的电力系统继电保护与自动化专业在校生而言，为了能更好的适应严峻的就业形势，毕业后能够尽快的融入到社会，同时能够为自己步入社会打下坚实的基础，毕业实习是必不可少的阶段。
毕业实习能够使我们在实践中了解社会，让我们学到了很多在电力系统继电保护与自动化专业课堂上根本就学不到的知识，受益匪浅，也打开了视野，增长了见识，使我认识到将所学的知识具体应用到工作中去，为以后进一步走向社会打下坚实的基础，只有在实习期间尽快调整好自己的学习方式，适应社会，才能被这个社会所接纳，进而生存发展。
刚进入实习单位的时候我有些担心，在大学学习电力系统继电保护与自动化专业知识与实习岗位所需的知识有些脱节，但在经历了几天的适应过程之后，我慢慢调整观念，正确认识了实习单位和个人的岗位以及发展方向。
一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性：掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于1 ?2、动作电流(压)、返回电流(压)和返回系数的定义是什么?3、实验结果如返回系数不符合要求，你能正确地进行调整吗?4、返回系数在设计继电保护装置中有何重要用途?三、原理说明DL-20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY-20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压起动)的继电保护装置中。
D L-20c、D Y-20c系列继电器的内部接线图见图l-l。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流(压)继电器：当电流(压)升高至整定值(或大于整定值)时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值：若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-3过电压继电器实验接线图四、实验设备序号设备名称使用仪器名称数量l ZBll DL-24C／6电流继电器l2 ZBl5 DY-28C／160电压继电器 13 ZB35 交流电流表 14 ZB36 交流电压表l5 DZB0l-l 单相自耦调压器l 交流器 1 触点通断指示灯 1 单相交流电源l 可调电阻Rl 6.3 Ω/10A l6 1000伏兆欧表ll、绝缘测试单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为100伏及以上者，应用1000伏兆欧表测定绝缘电阻：对于额定电压为100伏以下者，则应用500伏兆欧表测定绝缘电阻。
测定绝缘电阻时，应根据继电器的具体接线情况，注意把不能承受高压的元件(如半导体元件、电容器等)从回路中断开或将其短路。
本实验是用1000伏兆欧表测定导电回路对铁芯的绝缘电阻及不连接的两回路间的绝缘电阻，要求如下：(1)全部端子对铁芯或底座的绝缘电阻应不小于50兆欧。
(2)各线圈对触点及各触点间的绝缘电阻应不小于50兆欧。
(3)各线圈间绝缘电阻应不小于50兆欧。
将测得的数据记入表1-1，并做出绝缘测试结论。
表l—l绝缘电阻测定记录表2、整定点的动作值、返回值及返回系数测试实验接线图l-2、图l-3、(图l-4)分别为电流继电器及过(低)电压继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值(或电压值)可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
(1)电流继电器的动作电流和返回电流测试a、选择ZBll继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A及4A的两种工作状态见表l-2。
b、根据整定值要求对继电器线圈确定接线方式(串联或并联)；查表l-5。
c、按图1-4接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表l-2：动作电流用I dj表示。
继电器动作后，反向调节自耦调压器及变阻器降低输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I fj表示，读取此值并记入表1-2，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K f表示。
I fjK f=-----I dj过电流继电器的返回系数在O.85～0.9之间。
当小于O.85或大于0.9时，应进行调整，调整方法详见本节第(4)点。
表1-2电流继电器实验结果记录表a、选择ZBl5型继电器组件中的DY-28c/160型过电压继电器，确定动作值为1.5倍的额定电压，即实验参数取150V并进行初步整定。
b、根据整定值要求确定继电器线圈的接线方式，查表l-6。
c、按图1-3接线。
检查无误后，调节自耦调压器，分别读取能使继电器动作的最小电压U dj及使继电器返回的最高电压U fj记入表l-3并计算返回系数K f。
返回系数的含义与电流继电器的相同。
返回系数不应小于O.85，当大于O.9时，也应进行调整。
(3)低电压继电器的动作电压和返回电压测试a、选择ZBl5继电器组件中的DY-28c/160型低电压继电器，确定动作值为0.7倍的额定电压，即实验参数取70V并进行初步整定。
b、根据整定值要求确定继电器线圈的接线方式，查表l-6。
c、按图1-3接线，调节自耦调压器，增大输出电压，先对继电器加100伏电压，然后逐步降低电压，至继电器舌片开始跌落时的电压称为动作电压U dj,再升高电压至舌片开始被吸上时的电压称为返回电压U fj,将所取得的数值记入表l-3并计算返回系数。
返回系数K f为：U fjK f=-----U dj低电压继电器的返回系数不大于1.2，用于强行励磁时不应大于1.06。
以上实验，要求平稳单方向地调节电流或电压实验参数值，并应注意舌片转动情况。
如遇到舌片有中途停顿或其他不正常现象时，应检查轴承有无污垢、触点位置是否正常、舌片与电磁铁有无相碰等现象存在。
动作值与返回值的测量应重复三次，每次测量值与整定值的误差不应大于±3％。
否则应检查轴承和轴尖。
在实验中，除了测试整定点的技术参数外，还应进行刻度检验。
用整定电流的1.2倍或额定电压1.1倍进行冲击试验后，复试定值，与整定值的误差不应超过±3％。
否则应检查可动部分的支架与调整机构是否有问题，或线圈内部是否层间短路等。
(4)返回系数的调整返回系数不满足要求时应予以调整。
影响返回系数的因素较多，如轴间的光洁度、轴承清洁情况、静触点位置等。
但影响较显著的是舌片端部与磁极间的间隙和舌片的位置。
返回系数的调整方法有：a、调整舌片的起始角和终止角：调节继电器右下方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能改变动作电流，而对返回电流几乎没有影响。
故可用改变舌片的起始角来调整动作电流和返回系数。
舌片起始位置离开磁极的距离愈大，返回系数愈小，反之，返回系数愈大。
调节继电器右上方的舌片终止位置限制螺杆，以改变舌片终止位置角，此时只能改变返回电流而对动作电流则无影响。
故可用改变舌片的终止角来调整返回电流和返回系数。
舌片终止角与磁极的间隙愈大，返回系数愈大；反之，返回系数愈小。
b、不调整舌片的起始角和终止角位置，而变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的。
该距离越大返回系数也越大；反之返回系数越小。
c、适当调整触点压力也能改变返回系数，但应注意触点压力不宜过小。
(5)动作值的调整a、继电器的整定指示器在最大刻度值附近时，主要调整舌片的起始位置，以改变动作值，为此可调整右下方的舌片起始位置限制螺杆。
当动作值偏小时，调节限制螺杆使舌片的起始位置远离磁极；反之则靠近磁极。
b、继电器的整定指示器在最小刻度值附近时，主要调整弹簧，以改变动作值。
c、适当调整触点压力也能改变动作值，但应注意触点压力不宜过小。
3、触点工作可靠性检验应着重检查和消除触点的振动。
(1)过电流或过电压继电器触点振动的消除a、如整定值设在刻度盘始端，当试验电流(或电压)接近于动作值或整定值时，发现触点振动可用以下方法消除。
静触点弹片太硬或弹片厚度和弹性不均，容易在不同的振动频率下引起弹片的振动，或由于弹片不能随继电器本身抖动而自由弯曲，以至接触不良产生火花。
此时应更换弹片。
静触点弹片弯曲不正确，在继电器动作时，静触点可能将动触点桥弹回而产生振动。
此时可用镊子将静触点弹片适当调整。
如果可动触点桥摆动角度过大，以致引起触点不容许的振动时，可将触点桥的限制钩加以适当弯曲消除之。
变更触点相遇角度也能减小触点的振动和抖动。
此角度一般约为55°～65°b、当用大电流(或高电压)检查时产生振动，其原因和消除方法如下：当触点弹片较薄以致弹性过弱，在继电器动作时由于触点弹片过度弯曲，很容易使舌片与限制螺杆相碰而弹回，造成触点振动。
继电器通过大电流时，可能使触点弹片变形，造成振动。
消除方法是调整弹片的弯曲度，适当地缩短弹片的有效部分，使弹片变硬些。
若用这种方法无效时，则应将静触点片更换。
在触点弹片与防振片间隙过大时，亦易使触点产生振动。
此时应适当调整其间隙距离。
继电器转轴在轴承中的横向间隙过大，亦易使触点产生振动。
此时应适当调整横向间隙或修理轴尖和选取与轴尖大小适应的轴承。
调整右侧限制螺杆的位置，以变更舌片的行程，使继电器触点在电流近于动作值时停止振动。
然后检查当电流增大至整定电流的1.2倍时，是否有振动。
过分振动的原因也可能是触点桥对舌片的相对位置不适当所致。
为此将可动触点夹片座的固定螺丝拧松，使可动触点在轴上旋转一个不大的角度，然后再将螺丝拧紧。
调整时应保持足够的触点距离和触点间的共同滑行距离。
另外改变继电器纵向串动大小，也可减小振动。
(2)全电压下低电压继电器振动的消除低电压继电器整定值都较低，而且长时间接入额定电压，由于转矩较大，继电器舌片可能按二倍电源频率振动，导致轴尖和轴承或触点的磨损。
因此需要细致地调整，以消除振动。
其方法如下：a、按上述消除触点振动的方法来调整静触点弹片和触点位置，或调整纵向串动的大小以消除振动。
b、将继电器右上方舌片终止位置的限制螺杆向外拧，直到继电器在全电压下舌片不与该螺杆相碰为止。
此时应注意触点桥与静触点有无卡住，返回系数是否合乎要求等。
c、在额定电压下，松开铝框架的固定螺丝，上下移动铝框架调整磁间隙，以找到一个触点振动最小的铝框架位置，再将铝框架固定，也就是人为地使舌片和磁极间的上下间隙不均匀(一般是上间隙大于下间隙)来消除振动。
但应注意该间隙不得小于0.5毫米，并防止舌片在动作过程中卡塞。
d、仅有常闭触点的继电器，可使舌片的起始位置移近磁极下面，以减小振动。
e、若振动仍未消除，则可以将舌片转轴取下，将舌片端部向内弯曲。
(3)电压继电器触点应满足下列要求a、在额定电压下，继电器触点应无振动。
b、低电压继电器，当从额定电压均匀下降到动作电压和零值时，触点应无振动和鸟啄现象。
c、过电压继电器，以1.05倍动作电压和1.1倍额定电压冲击时，触点应无振动和鸟啄现象。
表1-3电压继电器实验结果记录表继电器种类过电压继电器低电压继电器整定电压U(伏) 150V 继电器两线圈的接线方式选择为：70V 继电器两线圈的接线方式选择为：测试序号实测起动电压U dj实测返回电压U fj返回系数K f=U fj/U dj求每次实测动作电压与整定以1.05倍动作电流或保护出现的最大故障电流冲击时，触点应无振动和鸟啄现象。
