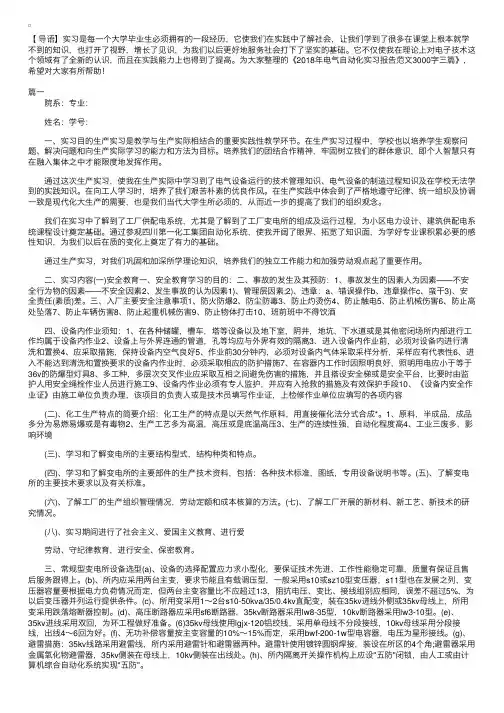

为⼤家整理的《2018年电⽓⾃动化实习报告范⽂3000字三篇》，希望对⼤家有所帮助！篇⼀ 院系：专业： 姓名：学号： ⼀、实习⽬的⽣产实习是教学与⽣产实际相结合的重要实践性教学环节。
在⽣产实习过程中，学校也以培养学⽣观察问题、解决问题和向⽣产实际学习的能⼒和⽅法为⽬标。
培养我们的团结合作精神，牢固树⽴我们的群体意识，即个⼈智慧只有在融⼊集体之中才能限度地发挥作⽤。
通过这次⽣产实习，使我在⽣产实际中学习到了电⽓设备运⾏的技术管理知识、电⽓设备的制造过程知识及在学校⽆法学到的实践知识。
在向⼯⼈学习时，培养了我们艰苦朴素的优良作风。
在⽣产实践中体会到了严格地遵守纪律、统⼀组织及协调⼀致是现代化⼤⽣产的需要，也是我们当代⼤学⽣所必须的，从⽽近⼀步的提⾼了我们的组织观念。
我们在实习中了解到了⼯⼚供配电系统，尤其是了解到了⼯⼚变电所的组成及运⾏过程，为⼩区电⼒设计、建筑供配电系统课程设计奠定基础。
通过参观四川第⼀化⼯集团⾃动化系统，使我开阔了眼界、拓宽了知识⾯，为学好专业课积累必要的感性知识，为我们以后在质的变化上奠定了有⼒的基础。
通过⽣产实习，对我们巩固和加深所学理论知识，培养我们的独⽴⼯作能⼒和加强劳动观点起了重要作⽤。
⼆、实习内容(⼀)安全教育⼀、安全教育学习的⽬的：⼆、事故的发⽣及其预防：1、事故发⽣的因素⼈为因素——不安全⾏为物的因素——不安全因素2、发⽣事故的认为因素1)、管理层因素;2)、违章：a、错误操作b、违章操作c、蛮⼲3)、安全责任(素质)差。
三、⼊⼚主要安全注意事项1、防⽕防爆2、防尘防毒3、防⽌灼烫伤4、防⽌触电5、防⽌机械伤害6、防⽌⾼处坠落7、防⽌车辆伤害8、防⽌起重机械伤害9、防⽌物体打击10、班前班中不得饮酒 四、设备内作业须知：1、在各种储罐，槽车，塔等设备以及地下室，阴井，地坑，下⽔道或是其他密闭场所内部进⾏⼯作均属于设备内作业2、设备上与外界连通的管道，孔等均应与外界有效的隔离3、进⼊设备内作业前，必须对设备内进⾏清洗和置换4、应采取措施，保持设备内空⽓良好5、作业前30分钟内，必须对设备内⽓体采取采样分析，采样应有代表性6、进⼊不能达到清洗和置换要求的设备内作业时，必须采取相应的防护措施7、在容器内⼯作时因照明良好，照明⽤电应⼩于等于36v的防爆型灯具8、多⼯种，多层次交叉作业应采取互相之间避免伤害的措施，并且搭设安全梯或是安全平台，⽐要时由监护⼈⽤安全绳栓作业⼈员进⾏施⼯9、设备内作业必须有专⼈监护，并应有⼊抢救的措施及有效保护⼿段10、《设备内安全作业证》由施⼯单位负责办理，该项⽬的负责⼈或是技术员填写作业证，上检修作业单位应填写的各项内容 (⼆)、化⼯⽣产特点的简要介绍：化⼯⽣产的特点是以天然⽓作原料，⽤直接催化法分式合成*。
电力系统自动化技术实习纪实报告
实习概述
本次实习是在某电力公司进行的电力系统自动化技术实习。
实习期间，我主要参与了电力系统自动化设备的安装、调试和维护工作，同时也了解了电力系统自动化技术的基本原理和应用。
实习内容
1. 设备安装：我参与了电力系统自动化设备的安装工作。
根据图纸和技术要求，我和团队成员一起进行了设备的安装，包括控制器、传感器等。
在安装过程中，我学习了设备的基本组成和安装方法，并了解了设备与电力系统的连接方式。
2. 调试工作：在设备安装完成后，我参与了设备的调试工作。
通过与其他团队成员的合作，我们对设备进行了连接和测试，确保设备能够正常运行。
我学习了设备调试的基本方法和技巧，掌握了如何调整参数和排除故障。
3. 维护工作：除了安装和调试，我还参与了设备的日常维护工作。
我学习了设备的保养方法和维修技巧，了解了设备故障排查和
维修的基本流程。
通过实际操作，我提升了自己的技能和实践能力。
实习收获
通过这次实习，我对电力系统自动化技术有了更深入的了解和
认识。
我学习了电力系统的基本原理和运行方式，了解了自动化设
备在电力系统中的作用和应用。
同时，我也提升了自己的实践能力
和团队合作能力，学会了与他人有效沟通和协作。
总结
通过这次实习，我对电力系统自动化技术有了更全面的认识，
也对自己的职业发展有了更明确的规划。
我将继续学习和提升自己
的专业知识和技能，为电力系统自动化技术的发展做出贡献。

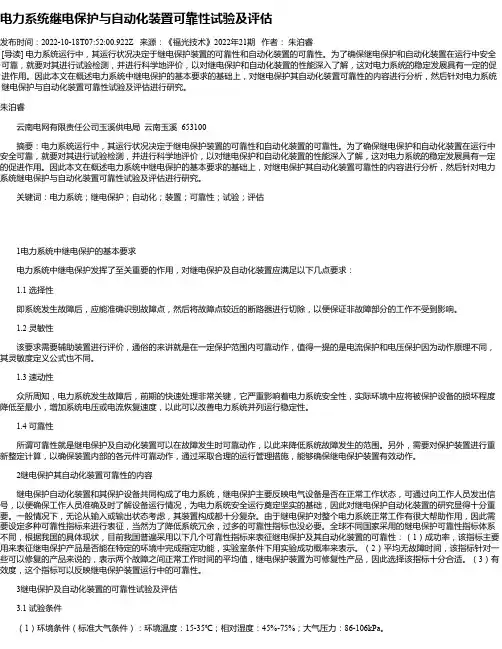

电力系统继电保护与自动化装置可靠性试验及评估发布时间：2022-10-18T07:52:00.922Z 来源：《福光技术》2022年21期作者：朱泊睿[导读] 电力系统运行中，其运行状况决定于继电保护装置的可靠性和自动化装置的可靠性。
为了确保继电保护和自动化装置在运行中安全可靠，就要对其进行试验检测，并进行科学地评价，以对继电保护和自动化装置的性能深入了解，这对电力系统的稳定发展具有一定的促进作用。
因此本文在概述电力系统中继电保护的基本要求的基础上，对继电保护其自动化装置可靠性的内容进行分析，然后针对电力系统继电保护与自动化装置可靠性试验及评估进行研究。
朱泊睿云南电网有限责任公司玉溪供电局云南玉溪 653100摘要：电力系统运行中，其运行状况决定于继电保护装置的可靠性和自动化装置的可靠性。
为了确保继电保护和自动化装置在运行中安全可靠，就要对其进行试验检测，并进行科学地评价，以对继电保护和自动化装置的性能深入了解，这对电力系统的稳定发展具有一定的促进作用。
因此本文在概述电力系统中继电保护的基本要求的基础上，对继电保护其自动化装置可靠性的内容进行分析，然后针对电力系统继电保护与自动化装置可靠性试验及评估进行研究。
关键词：电力系统；继电保护；自动化；装置；可靠性；试验；评估1电力系统中继电保护的基本要求电力系统中继电保护发挥了至关重要的作用，对继电保护及自动化装置应满足以下几点要求：1.1 选择性即系统发生故障后，应能准确识别故障点，然后将故障点较近的断路器进行切除，以便保证非故障部分的工作不受到影响。
1.2 灵敏性该要求需要辅助装置进行评价，通俗的来讲就是在一定保护范围内可靠动作，值得一提的是电流保护和电压保护因为动作原理不同，其灵敏度定义公式也不同。
1.3 速动性众所周知，电力系统发生故障后，前期的快速处理非常关键，它严重影响着电力系统安全性，实际环境中应将被保护设备的损坏程度降低至最小，增加系统电压或电流恢复速度，以此可以改善电力系统并列运行稳定性。

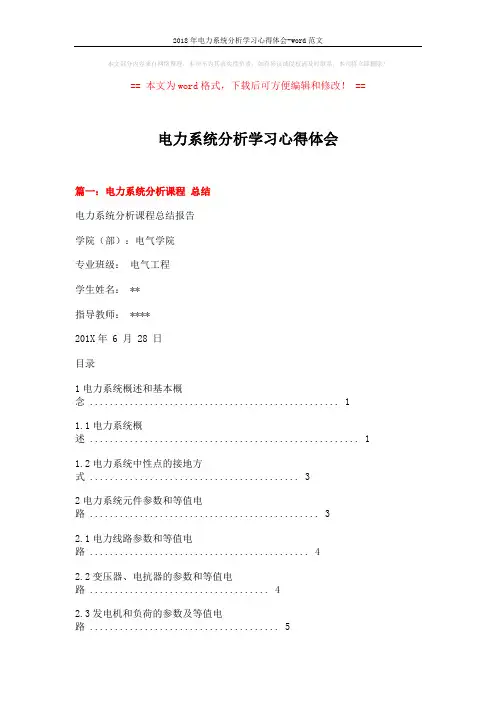

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电力系统分析学习心得体会篇一：电力系统分析课程总结电力系统分析课程总结报告学院（部）：电气学院专业班级：电气工程学生姓名： **指导教师： ****201X年 6 月 28 日目录1电力系统概述和基本概念 (1)1.1电力系统概述 (1)1.2电力系统中性点的接地方式 (3)2电力系统元件参数和等值电路 (3)2.1电力线路参数和等值电路 (4)2.2变压器、电抗器的参数和等值电路 (4)2.3发电机和负荷的参数及等值电路 (5)2.4电力网络的等值电路 (5)3简单电力网络潮流的分析与计算 (6)3.1电力线路和变压器的功率损耗和电压降落 (6)3.2开式网络的潮流计算 (7)3.3环形网络的潮流分布 (7)4电力系统潮流的计算机算法 (7)4.1电力网络的数学模型 (8)4.2等值变压器模型及其应用 (8)4.3节点导纳矩阵的形成和修改 (8)4.4功率方程和变量及节点分类 (9)4.5高斯-塞德尔法潮流计算 (9)4.6牛顿-拉夫逊法潮流计算 (9)4.7P-Q分解法潮流计算 (9)5电力系统有功功率的平衡和频率调整 (10)5.1电力系统中有功功率的平衡 .........................................105.2电力系统的频率调整 ...............................................116电力系统的无功功率平衡和电压调整 (11)6.1电力系统中无功功率的平衡 .........................................126.2电力系统的电压管理 ...............................................126.3电力系统的几种调压方式 ...........................................136.4电力线路导线截面的选择 ...........................................137电力系统各元件的序参数和等值电路 (14)7.1对称分量法 .......................................................147.2同步发电机的负序电抗和零序电抗 ...................................147.3异步电动机的参数和等值电路 .......................................157.4变压器的零序参数和等值电路 .......................................157.5电力系统的序网络 .................................................158电力系统故障的分析与实用计算 (15)8.1由无限大容量电源供电的三相短路的分析与计算 .......................168.2电力系统三相短路的实用计算 .......................................168.3电力系统不对称短路的分析与计算 ...................................168.4电力系统非全相运行的分析 .........................................179机组的机电特性 (17)9.1电力系统运行稳定性的基本概念 .....................................179.2同步发电机组的运动方程式 .........................................179.3发电机的功-角特性方程式 ..........................................189.4异步电动机的机电特性 .............................................189.5自动调节励磁系统对功-角特性的影响 ................................1810电力系统的静态稳定性 (19)10.1电力系统静态稳定性的基本概念 ....................................1910.2小扰动法的基本原理和分析在电力系统静态稳定性中的应用 ............1910.3电力系统电压、频率及负荷的稳定性 ................................2010.4调节励磁对电力系统静态稳定性的影响 ..............................2010.5保证和提高电力系统静态稳定性的措施 ..............................2011电力系统的暂态稳定性 (21)11.1电力系统暂态稳定性概述 ..........................................2111.2简单电力系统暂态稳定性的定性分析 ................................2211.3简单电力系统暂态稳定性的定量分析 ................................2211.4发电机转子运动方程的数值解法 ....................................2211.5提高电力系统暂态稳定性额措施 ....................................23致谢 .................................................................. (23)1电力系统概述和基本概念通过本章的学习，对电力系统的各种概念和各种接线方式有了一定的了解，本章主要学习了：电力系统是由实现电能生产、输送、分配和消费的各种设备组成的统一整体。

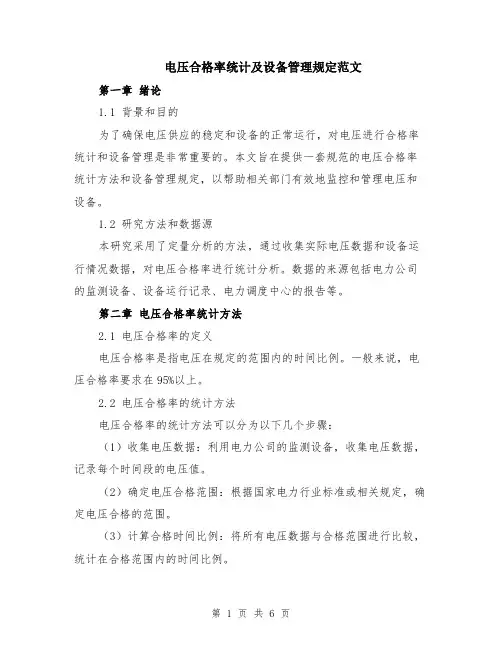

电压合格率统计及设备管理规定范文第一章绪论1.1 背景和目的为了确保电压供应的稳定和设备的正常运行，对电压进行合格率统计和设备管理是非常重要的。
本文旨在提供一套规范的电压合格率统计方法和设备管理规定，以帮助相关部门有效地监控和管理电压和设备。
1.2 研究方法和数据源本研究采用了定量分析的方法，通过收集实际电压数据和设备运行情况数据，对电压合格率进行统计分析。
数据的来源包括电力公司的监测设备、设备运行记录、电力调度中心的报告等。
第二章电压合格率统计方法2.1 电压合格率的定义电压合格率是指电压在规定的范围内的时间比例。
一般来说，电压合格率要求在95%以上。
2.2 电压合格率的统计方法电压合格率的统计方法可以分为以下几个步骤：（1）收集电压数据：利用电力公司的监测设备，收集电压数据，记录每个时间段的电压值。
（2）确定电压合格范围：根据国家电力行业标准或相关规定，确定电压合格的范围。
（3）计算合格时间比例：将所有电压数据与合格范围进行比较，统计在合格范围内的时间比例。
（4）计算电压合格率：将合格时间比例除以总时间，得到电压合格率。
第三章设备管理规定3.1 设备管理的重要性设备管理是保证设备正常运行和延长设备寿命的必要措施。
合理的设备管理规定能提高设备的可靠性，减少故障率，降低维护成本。
3.2 设备管理规定的内容（1）设备验收标准：设备在投入使用之前，需要经过严格的验收，确保设备符合相关要求和标准。
（2）设备台账管理：建立设备的台账，包括设备的基本信息、购置日期、维修记录等，进行定期更新和维护。
（3）设备保养计划：制定设备的保养计划，并按计划进行设备的定期保养和维修，确保设备的正常运行。
（4）设备故障处理：建立设备故障处理流程和责任分工，及时处理设备故障，减少故障对生产的影响。
（5）定期检测和维修：对设备进行定期检测和维修，发现问题及时修复，预防大规模故障的发生。
第四章结论和建议4.1 结论通过电压合格率统计和设备管理规定的实施，能够有效地监控和管理电压和设备，保证电压供应的稳定和设备的正常运行。

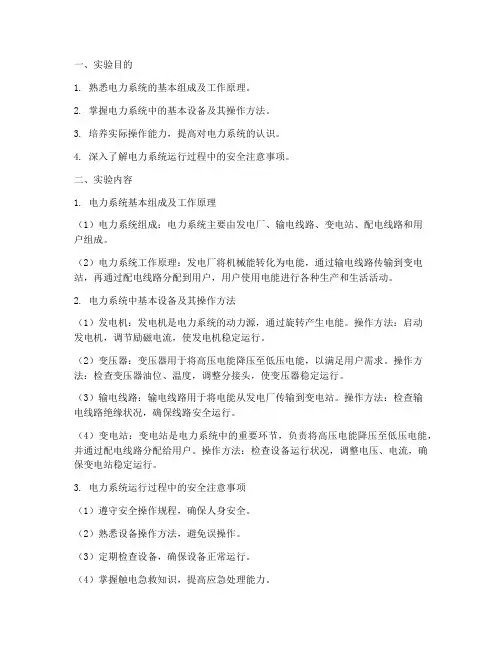

1. 熟悉电力系统的基本组成及工作原理。
2. 掌握电力系统中的基本设备及其操作方法。
3. 培养实际操作能力，提高对电力系统的认识。
4. 深入了解电力系统运行过程中的安全注意事项。
二、实验内容1. 电力系统基本组成及工作原理（1）电力系统组成：电力系统主要由发电厂、输电线路、变电站、配电线路和用户组成。
（2）电力系统工作原理：发电厂将机械能转化为电能，通过输电线路传输到变电站，再通过配电线路分配到用户，用户使用电能进行各种生产和生活活动。
2. 电力系统中基本设备及其操作方法（1）发电机：发电机是电力系统的动力源，通过旋转产生电能。
操作方法：启动发电机，调节励磁电流，使发电机稳定运行。
（2）变压器：变压器用于将高压电能降压至低压电能，以满足用户需求。
操作方法：检查变压器油位、温度，调整分接头，使变压器稳定运行。
（3）输电线路：输电线路用于将电能从发电厂传输到变电站。
操作方法：检查输电线路绝缘状况，确保线路安全运行。
（4）变电站：变电站是电力系统中的重要环节，负责将高压电能降压至低压电能，并通过配电线路分配给用户。
操作方法：检查设备运行状况，调整电压、电流，确保变电站稳定运行。
3. 电力系统运行过程中的安全注意事项（1）遵守安全操作规程，确保人身安全。
（2）熟悉设备操作方法，避免误操作。
（3）定期检查设备，确保设备正常运行。
（4）掌握触电急救知识，提高应急处理能力。
1. 熟悉电力系统基本组成及工作原理，了解电力系统中基本设备及其操作方法。
2. 按照实验要求，依次进行发电机、变压器、输电线路和变电站的操作。
3. 在操作过程中，密切观察设备运行状况，记录实验数据。
4. 分析实验数据，总结实验结果。
四、实验结果与分析1. 实验过程中，发电机、变压器、输电线路和变电站均能正常运行，实验数据符合预期。
2. 通过实验，掌握了电力系统中基本设备及其操作方法，提高了实际操作能力。
3. 了解了电力系统运行过程中的安全注意事项，增强了安全意识。

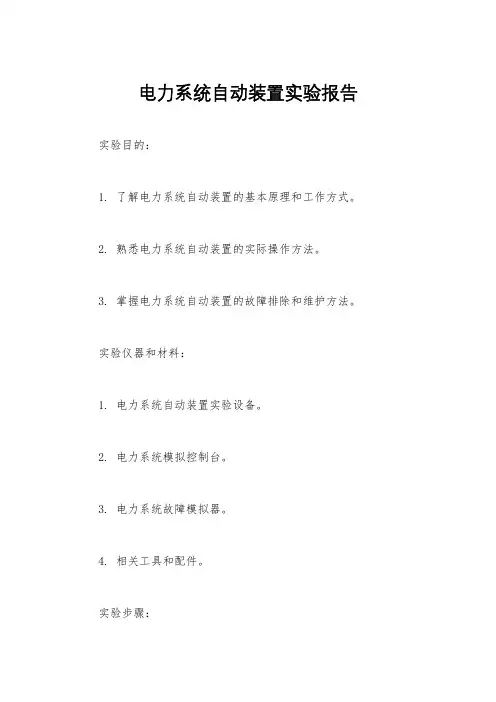

电力系统自动装置实验报告实验目的：
1. 了解电力系统自动装置的基本原理和工作方式。
2. 熟悉电力系统自动装置的实际操作方法。
3. 掌握电力系统自动装置的故障排除和维护方法。
实验仪器和材料：
1. 电力系统自动装置实验设备。
2. 电力系统模拟控制台。
3. 电力系统故障模拟器。
4. 相关工具和配件。
实验步骤：
1. 搭建电力系统自动装置实验设备，连接电力系统模拟控制台
和故障模拟器。
2. 进行电力系统自动装置的基本操作，包括开机、设置参数、
监控系统运行等。
3. 模拟电力系统故障情况，观察自动装置的响应和处理过程。
4. 进行电力系统自动装置的故障排除和维护操作，检查设备状
态和清理维护部件。
实验结果：
1. 通过实验，我们深入了解了电力系统自动装置的工作原理和
操作方法，掌握了其基本操作技能。
2. 在模拟故障情况下，自动装置能够快速响应并采取相应措施，保障电力系统的安全稳定运行。
3. 经过故障排除和维护操作，设备状态良好，能够满足实际工
作需求。
实验结论：
电力系统自动装置是保障电力系统安全稳定运行的重要设备，通过本次实验，我们对其工作原理和操作方法有了更深入的了解，为今后的工作提供了重要的参考和指导。
实验人员签名，__________ 日期，__________。
课程教案课程名称：电力电子技术实验任课教师：张振飞所属院部：电气与信息工程学院教学班级：电气1501-1504班、自动化1501-1504自动化卓越1501教学时间：2017-2018学年第一学期湖南工学院课程基本信息1P 实验一、SCR、GTO、MOSFET、GTR、IGBT特性实验一、本次课主要内容1、晶闸管（SCR）特性实验。
2、可关断晶闸管（GTO）特性实验（选做）。
3、功率场效应管（MOSFET）特性实验。
4、大功率晶体管（GTR）特性实验（选做）。
5、绝缘双极性晶体管（IGBT）特性实验。
二、教学目的与要求1、掌握各种电力电子器件的工作特性测试方法。
2、掌握各器件对触发信号的要求。
三、教学重点难点1、重点是掌握各种电力电子器件的工作特性测试方法。
2、难点是各器件对触发信号的要求。
四、教学方法和手段课堂讲授、提问、讨论、演示、实际操作等。
五、作业与习题布置撰写实验报告2P一、实验目的1、掌握各种电力电子器件的工作特性。
2、掌握各器件对触发信号的要求。
二、实验所需挂件及附件三、实验线路及原理将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R串联后接至直流电源的两端，由DJK06上的给定为新器件提供触发电压信号，给定电压从零开始调节，直至器件触发导通，从而可测得在上述过程中器件的V/A特性；图中的电阻R用DJK09 上的可调电阻负载，将两个90Ω的电阻接成串联形式，最大可通过电流为1.3A；直流电压和电流表可从DJK01电源控制屏上获得，五种电力电子器件均在DJK07挂箱上；直流电源从电源控制屏的输出接DJK09上的单相调压器，然后调压器输出接DJK09上整流及滤波电路，从而得到一个输出可以由调压器调节的直流电压源。
实验线路的具体接线如下图所示：3P图1-1 新器件特性实验原理图四、实验内容1、晶闸管（SCR）特性实验。
2、可关断晶闸管（GTO）特性实验。
实验1手动准同期并网实验一、实验目的1．加深理解同步发电机准同期并列运行原理，掌握准同期并列条件。
2．掌握手动准同期的概念及并网操作方法，准同期并列装置的分类和功能。
3．熟悉同步发电机手动准同期并列过程二、原理说明在满足并列条件的情况下，只要控制得当，采用准同期并列方法可使冲击电流很小且对电网扰动甚微，故准同期并列方式是电力系统运行中的主要并列方式。
准同期并列要求在合闸前通过调整待并发电机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
依并列操作的自动化程度，又可分为手动准同期、半自动准同期和全自动准同期三种方式。
正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。
它能反映发电机组与系统间的同步情况，如频率差、相角差以及电压幅值差。
线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。
它能反映电机组与系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。
手动准同期并列，应在正弦整步电压的最低点（相同点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。
准同期控制装置根据给定的允许压差和允许频差，不断地检测准同期条件是否满足，在不满足要求时，闭锁合闸并且发出均压、均频控制脉冲。
当所有条件均满足时，在整定的越前时间送出合闸脉冲。
三、实验内容与步骤选定实验台面板上的旋钮开关的位置：将“励磁方式”旋钮开关打到“微机励磁”位置；将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“手动”位置。
微机励磁装置设置为“恒U g”控制方式。
1．发电机组起励建压，使n=1485 rpm；U g＝390V。
将自耦调压器的旋钮逆时针旋至最小。
按下QF7合闸按钮，观察实验台上系统电压表，顺时针旋转旋钮至显示线电压400V，然后按下QF1和QF3合闸按钮。
2．在手动准同期方式下，发电机组的并列运行操作在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内,相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。
⑴将实验台上的“同期表控制”旋钮打到“投入”状态。
投入模拟同期表。
观察模拟式同期表中，频差和压差指针的偏转方向和偏转角度，以及和相角差指针的旋转方向。
⑵按下微机调速装置上的“＋”键进行增频，同期表的频差指针接近于零；此时同期表的压差指针也应接近于零，否则，调节微机励磁装置。
⑶观察整步表上指针位置，当相角差指针旋转至接近0度位置时（此时相差也满足条件），手动按下QF0合闸，合闸成功后，并网指示灯闪烁蜂鸣。
观察并记录合闸时的冲击电流将并网前的初始条件调整为：发电机端电压为410V，n=1515 rpm，重复以上实验，注意观察各种实验现象。
3．在手动准同期方式下，偏离准同期并列条件，发电机组的并列运行操作本实验分别在单独一种并列条件不满足的情况下合闸，记录功率表冲击情况；⑴电压差、相角差条件满足，频率差不满足，在f g＞f s和f g＜f s时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表3-3-5-1；注意：频率差不要大于0.5Hz。
⑵频率差、相角差条件满足，电压差不满足，V g＞V s和V g＜V s时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表3-3-5-1;注意：电压差不要大于额定电压的10％。
⑶频率差、电压差条件满足，相角差不满足，顺时针旋转和逆时针旋转时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表3-3-5-1。
注意：相角差不要大于30°。
⑷发电机组的解列和停机。
(见第一章)四、实验报告1．根据实验步骤，详细分析手动准同期并列过程。
2．根据实验数据，比较满足同期并列条件与偏离准同期并列条件合闸时，对发电机组和系统并列时的影响。
实验2半自动准同期并网实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件。
2．掌握半自动准同期装置的工作原理及使用方法。
3．熟悉同步发电机半自动准同期并列过程。
二、原理说明为了使待并发电机组满足并列条件，完成并列自动化的任务，自动准同期装置需要满足以下基本技术要求：1．在频差及电压差均满足要求时，自动准同期装置应在恒定越前时间瞬间发出合闸信号，使断路器在δe=0时闭合。
2．在频差或电压差有任一满足要求时，或都不满足要求时，虽然恒定越前时间到达，自动准同期装置不发出合闸信号。
3．在完成上述两项基本技术要求后，自动准同期装置要具有均压和均频的功能。
如果频差满足要求，是发电机的转速引起的，此时自动准同期装置要发出均频脉冲，改变发电机组的转速。
如果电压差不满足要求，是发电机的励磁电流引起的，此时自动准同期装置要发出均压脉冲，改变发电机的励磁电流的大小。
同步发电机的自动准同期装置按自动化程度可分为：半自动准同期并列装置和自动准同期并列装置。
半自动准同期并列装置没有频差调节和压差调节功能。
并列时，待并发电机的频率和电压由运行人员监视和调整，当频率和电压都满足并列条件时，并列装置就在合适的时间发出合闸信号。
它与手动并列的区别仅仅是合闸信号由该装置经判断后自动发出，而不是由运行人员手动发出。
三、实验内容与步骤选定实验台面板上的旋钮开关的位置：将“励磁方式”旋钮开关打到“微机励磁”位置；将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“半自动”位置。
微机励磁装置设置为“恒U g”控制方式；“手动”方式。
1．发电机组起励建压，使n=1480rpm；U g=400V。
（操作步骤见第一章）2．查看微机准同期的各整定项是否为附录八中表4-8-2的设置（出厂设置）。
如果不符，则进行相关修改。
然后，修改准同期装置中的整定项：“自动调频”：退出。
“自动调压”：退出。
“自动合闸”：投入。
注：QF0合闸时间整定继电器设置为t d-（40～60ms）。
t d为微机准同期装置的导前时间设置，出厂设置为100ms，所以时间继电器设置为40～60ms3．在半自动准同期方式下，发电机组的并列运行操作在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内,相角差在零度前某一合适位置时，微机准同期装置控制合闸按钮进行合闸。
⑴观察微机准同期装置压差闭锁和升压和降压指示灯的变化情况。
升压指示灯亮，相应操作微机励磁装置上的“＋”键进行升压，直至“压差闭锁”灯熄灭；降压指示灯亮，相应操作微机励磁装置上的“－”键进行降压，直至“压差闭锁”灯熄灭。
此调节过程中，观察并记录观察并记录压差减小过程中，模拟式同期表中，电压平衡表指针的偏转方向和偏转角度的大小的变化情况。
⑵观察微机准同期装置频差闭锁和加速和减速指示灯的变化情况。
加速指示灯亮，相应操作微机调速装置上的“＋”键进行增频，直至“频差闭锁”灯熄灭；减速指示灯亮，相应操作微机励磁装置的“－”键进行减频，直至“频差闭锁”灯熄灭。
此调节过程中，观察并记录观察并记录频差减小过程中，模拟式同期表中，频差平衡表指针的偏转方向和偏转角度的大小的变化，以及相位差指针旋转方向及旋转速度情况。
⑶“压差闭锁”和“频差闭锁”灯熄灭，表示压差、频差均满足条件，微机装置自动判断相差也满足条件时，发出QF0合闸命令，QF0合闸成功后，并网指示灯闪烁蜂鸣。
观察并记录合闸时的冲击电流。
将并网前的初始条件调整为：发电机端电压为410V，n=1515 rpm，重复以上实验，注意观察各种实验现象。
⑷发电机组的解列和停机。
（见第一章）四、实验报告1．根据实验步骤，详细分析半自动准同期并列过程。
2．通过实验过程，分析半自动准同期与手动准同期的异同点实验3自动准同期条件测试实验一、实验目的1．掌握实验设备和仪器的使用方法，深入理解准同期条件。
2．掌握准同期条件的测试方法。
3．熟悉脉动电压的特点。
二、原理说明早期的准同期装置是利用脉动电压这一特性进行工作的。
所谓脉动电压是指待并发电机的电压U g 和系统电压U S 之间的电压差，通常用U d 来表示。
发电机电压和系统电压的瞬时值，可用下式表示：.(1)sin()g g m g u U W t δ=+5-1.(2)sin() s s m s u U t ωδ=+5-2式中：U g.m 、U s.m 为发电机和系统电压的幅值；δ1 、δ2为发电机电压和系统电压的初相。
设..g m s m m U U U ==，从式3-3-1-1和3-3-1-2可得脉动电压：1212-2sin[()/2-()/2]cos[()/2()/2]g sd m g s g s u u u U t t t t ωδωδωδωδ==++⨯+++5-3若初始相角120δδ==，则式3-3-1-3可简化为:2sin[(-)/2]cos[()/2]m g s g s d u U t t ωωωω=+5-4脉动电压u d 随时间变化的轨迹示于图3-3-1-1。
令.2sin[(-)/2]m g s d m U U t ωω=为脉动电压u d 的幅值，则.cos[()/2] g s d d m u U t ωω=+5-5令ωd = ωg -ωs ，式中ωd 为滑差角速度，则2sin[()/2 ]m d d u U t ω=5-6图5-1 脉动电压变化轨迹 3-3-1-2是滑差电压相量图。
图中用g 和s ωd 不等于零时，g 和s 之间的相角差（滑差）δ=ωd t ，将随时间t 不断改变。
假定以s 为参考相量保持不动，则g 将以角速度ωd 作逆时针旋转。
因而脉动电压d 的瞬时值也在不断变化。
图5-2脉动电压相量图脉动电压不仅反映U g和U s的相角差特性，而且与它们的幅值有关，所以可以利用自动装置检测滑差电压，判断准同期并网条件，完成发电机组的准同期并网操作。
因此研究滑差电压的特性是非常必要的。
三、实验内容与步骤根据发电机电压信号和系统电压信号测试准同期条件, 当电压幅值和频率有变化时，观测脉动电压U d波形的变化。
实验步骤如下：实验准备：选定实验台上面板的旋钮开关的位置：将“励磁方式”旋钮开关打到“手动”位置；将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“自动”位置。
1．发电机组起励建压，使发电机端电压为400V（操作步骤见第一章）2．检查微机准同期各整定项是否为附录八中表4-8-2的设置（出厂设置）。
