拉线制作安装作业指导书

华能彰武风光互补（章古台）光伏发电项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
日月年
1
____日________________ 准：批________年月____日____ ____________ ________年核：审月____月日____________ 写：编____________ 年
2
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
3
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
YN质量检验Y接下一工序：架线工程图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表4
5、作业内容
5.1 、作业前施工条件表 5-1作业前施工条件
5
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
6
表 5-3（续）
7
8
验检 5-4 质量
验检质量表 5-4
9。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
表2-1 编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
表5-4 质量检验。

新建铁路包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书中铁电化局集团第一工程有限公司包西铁路通道第六合同项目经理部二O O九年五月目录1制定依据 (1)2拉线基础及拉线锚板用料 (1)2.1 拉线基础 (1)2.2 附加悬挂下锚 (2)3 锚板及基础坑定位及基坑开挖 (3)3.1 坑位定测方法 (3)3.2 基坑开挖 (4)4 基础浇制和锚板埋设 (4)4.1 基础浇制 (4)4.2 锚板埋设 (5)5 安全注意事项 (6)5.1 基坑开挖 (6)5.2 文明施工 (6)5.3 其他要求 (6)包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书1制定依据1.1 TZ10208—2008《客货共线铁路电力牵引供电工程施工技术指南》；1.2 TB10421—2003《铁路电力牵引供电工程施工质量验收标准》；1.3 TB10210-2001《铁路混凝土与砌体工程施工规范》；1.4 中铁设计咨询院施工图《包大施网-107》、《包大施网-108》、《肆化（02）-1002》及相关规范、标准和设计原则。

2拉线基础及拉线锚板用料2.1 拉线基础接触网网锚及中锚拉线基础均采用包大施网107-12，带排水孔的拉线基础采用包大施网107-13。

其中10KN+15KN拉线基础采用A1和TA1型，15KN+15KN 采用A2和TA2型，15KN+20KN采用A3和TA3型，混凝土采用C20混凝土，垫层采用C10混凝土。

各型拉线基础所用料见下表：表1 包大施网107-12材料表表2 包大施网107-13材料表2.2 附加悬挂下锚附加悬挂下锚按照肆化（02）-1002及包大施网108施工，当下锚拉线与地面夹角小于60°时，拉线盘埋深2.1m采用φ30×3000+φ20×700，拉线盘埋深1.8m采用φ30×2650+φ20×700。

当下锚拉线与地面夹角为45°时，拉线盘埋深2.2m采用φ30×3600+φ20×700，拉线盘埋深2m采用φ30×3300+φ20×700。

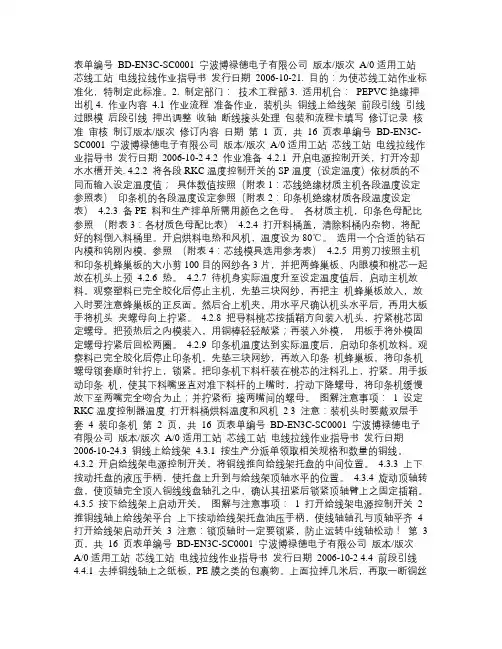

表单编号BD-EN3C-SC0001 宁波博禄德电子有限公司版本/版次A/0适用工站芯线工站电线拉线作业指导书发行日期2006-10-21. 目的：为使芯线工站作业标准化，特制定此标准。

2. 制定部门：技术工程部3. 适用机台：PEPVC绝缘押出机4. 作业内容4.1 作业流程准备作业，装机头铜线上给线架前段引线引线过眼模后段引线押出调整收轴断线接头处理包装和流程卡填写修订记录核准审核制订版本/版次修订内容日期第1 页，共16 页表单编号BD-EN3C-SC0001 宁波博禄德电子有限公司版本/版次A/0适用工站芯线工站电线拉线作业指导书发行日期2006-10-2 4.2 作业准备4.2.1 开启电源控制开关，打开冷却水水槽开关. 4.2.2 将各段RKC温度控制开关的SP温度（设定温度）依材质的不同而输入设定温度值；具体数值按照（附表1：芯线绝缘材质主机各段温度设定参照表）印条机的各段温度设定参照（附表2：印条机绝缘材质各段温度设定表）4.2.3 备PE 料和生产排单所需用颜色之色母。

各材质主机，印条色母配比参照（附表3：各材质色母配比表）4.2.4 打开料桶盖，清除料桶内杂物，将配好的料倒入料桶里。

开启烘料电热和风机，温度设为80℃。

选用一个合适的钻石内模和钨刚内模。

参照（附表4：芯线模具选用参考表）4.2.5 用剪刀按照主机和印条机蜂巢板的大小剪100目的网纱各3片，并把两蜂巢板、内眼模和桃芯一起放在机头上预4.2.6 热。

4.2.7 待机身实际温度升至设定温度值后，启动主机放料。

观察塑料已完全胶化后停止主机，先垫三块网纱，再把主机蜂巢板放入，放入时要注意蜂巢板的正反面。

然后合上机夹，用水平尺确认机头水平后，再用大板手将机头夹螺母向上拧紧。

4.2.8 把导料桃芯按插鞘方向装入机头，拧紧桃芯固定螺母。

把预热后之内模装入，用铜棒轻轻敲紧；再装入外模，用板手将外模固定螺母拧紧后回松两圈。

4.2.9 印条机温度达到实际温度后，启动印条机放料。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==拉线制作作业指导书篇一：拉线制作安装标准化作业指导书编号： XXX导线连接作业指导书作业日期编写：年月日审核：年月日批准：年月日工作负责人：年 04月 04日08 时至 201X年 05月16 日 16时国网技术学院201X1、范围本指导书针对国网技术学院实训场地进行低压电缆头制作工作编制，仅适用该项目工作。

2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。

3、作业停电时间4、工前准备4．1 准备工作安排4．2 人员要求4．3 备品备件4．4工器具4．5 材料4．6危险点分析4．7 安全措施篇二：拉线制作安装作业指导书华能彰武风光互补（章古台）光伏发电项目工程拉线制作安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司年月日批准：审核：编写：____________ ____________ ____________________年____月____日 ________年____月____日 ________年____月____日目次1、适用范围........................................................................................................3 2、编写依据........................................................................................................3 3、作业流程图.. (3)4、安全风险辨析与预...........................................................................................3 5、作业内容.. (4)1、适用范围1.1 电压等级35kV及以下配网工程。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

（8）用一只手紧握半圆，另一只手分别将主线各尾线向外拉，形成一个Ω与楔子的弧度相一致；
（9）将钢绞线尾线和主线调直；
（10）将钢绞线从线夹小孔穿入，再将尾线从线夹的斜面穿出；
（11）塞入楔子后朝下拉一下；
（12）右手摘下手套，用木鎯头对着线夹两边敲紧；
（13）将线夹套入到U形环上,注意线夹的凸肚朝下，放入垫片后旋入螺母；
（4）将安全带系在电杆上，调整好长度，身体往后靠冲击，取下再对扣环和外观检查；（汇报：安全带系冲击试验合格）
（5）系上吊绳后汇报；（报告：上杆前“三查”符合作业要求，请求登杆）。
（6）选择好工作面，登上电杆立即系上安全带；
（7）登杆过程中及时收紧脚扣（不少于二次），同时观察距杆顶距离（眼睛向上观察多次）；
（12）到达地面后收好吊绳，小跑到拉线处，将安全带、吊绳、脚扣放置在防潮垫上。
6、脚扣、安全带未冲击试验、登杆过杆头，引起高空坠落
脚扣、安全带进行冲击试验，登杆到距杆头1m处放慢速度
7
收紧拉线
(1)用紧线器钩子一端连接拉棒环；（在安装紧线器时通知配合人员手拉钢绞线收紧）
(2)用卡线钳夹住钢绞线；
(3)慢慢收紧钢绞线，在收紧时应小跑到电杆处观察电杆倾斜度。（每次收紧钢绞线多必须观察）。
（8）登杆到距杆头1m处放慢速度，调整好站位，立即将后备保护绳系在电杆上；
（9）将吊绳在电杆上系好；（在系吊绳的同时，可通知地面配合人员将上把拉线系在吊绳上）
（10）吊上拉线上把，将楔形线夹装入到延长环中，楔形线夹的凸肚朝下。螺丝穿向应与抱箍螺丝穿向一致。播入开口销，开口销应朝下；
（11）取下吊绳系在身上，取下后备保护绳系在身上；（汇报：杆上工作已结束，请求下杆）。
(4)尾线采用14号铁线绑扎；

编号：Q/BC-AZ-021 10kV线路停电更换拉线（地锚. 拉线地把）作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人： __________作业日期年月日时至年月日时天逮电力公司北辰供电分公司1范围本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换拉线（地锚、拉线地把）作业。

2引用文件国家电网公司电力安全工作规程（电力线路部分）DL/T 599-1996《城市中低配电网改造技术导则》DL/T 5106-1999《跨越电力线路架线施工规程》DL/T 5131-2001《农村电网建设与改造技术导则》DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路GB50173-92《电气装置安装工程35KV及以下架空线路施工及验收规范》DL/602-96《架空绝缘配电线路施工及验收规范》DL/T692-1999《电力行业紧急救护工作规范》ZDGC 0071《安全生产工作规定》3作业准备3.1准备工作安排3.2召开班前会3.3人员要求3・4工器具3・4材料3.5危险点分析3.6安全措施3・7作业分工4作业程序4-1作业开工寸序号工饵工作内容备注办理工作许可手续确已瞬，, RJUZ«工勰后,wn 停哒工3核对工作范围及设备4-2作业内容及标准2宣读工作票(1)工作$1SA 召^^隔瞅,:mm 標.工作从列队UMD 膜；(2)工謊，抑工作矚可,无^^4.3竣工5消缺记录6验收总结7指导书执行情况评估。

第8部分：配网工程杆、塔拉线安装作业指导书编码：DLGT-03目次1适用范围 (19)2编写依据 (19)3作业流程图 (19)4安全风险辨析与预控 (19)5作业准备 (20)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别架空线工程的拉线制作安装。

2编写依据表2编写依据序号引用资料名称1 GB 50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2 GB 50233—2005《110～500kV架空送电线路施工及验收规范》3 DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》4 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》3作业流程图图3作业流程图4安全风险辨析与预控4.1 杆、塔拉线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与杆、塔拉线安装作业相关联的《电网建设安全施工作业票》（编码：DLGT-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1受力拉线与导线不在同一直线上，拉线与杆塔夹角不足打击坠落高风险1. 拉线分坑定位应准确；2. 受力拉线与导线要在同一直线上；3. 拉线与杆塔夹角不应小于45°受地形限制时，不应小于30°2线夹安装错误打击夹伤低风险1. 楔形、UT形线夹安装的朝向要正确；2. 线尾露出线夹300～500mm，与主线用铁丝绑扎3临时拉线的花篮没有用铁丝绑扎固定，双钩没有卸去手柄打击夹伤坠落高风险临时拉线使用的花篮应用铁丝绑扎固定，双钩应卸去手柄4剪切钢绞线防回弹措施不足打击中等风险拉线剪切时线头应用铁丝扎牢，并防止线头回弹伤人5拉棒、拉环与拉盘的连接不符合要求坠落打击碰撞高风险1. 马道开挖和拉盘坑深和应回填符合设计要求；2. 拉盘应用绳索吊入坑内，要做好防止拉棒回弹伤人措施。

内拉线悬浮抱杆分解组立铁塔作业指导书编码：SDXL—07二○○九年八月批准：日期:公司技术审核: 日期：公司安监审核: 日期：项目部审核: 日期:编写：日期：目录1。

工程概况及适用范围 01。

1工程简述 01。

2铁塔配置 02. 编写依据 (1)3。

作业流程........................................................ 错误!未定义书签。

4。

作业准备 (1)4.1人员配备 (1)4.2工器具及仪器仪表配置 (2)5．作业方法 (2)5.1施工准备 (3)5.2内拉线悬浮抱杆分解组立技术措施................................ 错误!未定义书签。

6．安健环控制措施 (11)6。

1铁塔组立安全保证措施 (11)6.2文明施工 (14)6。

3工程防火 (14)6。

4危险点辨识 (14)6。

5紧急救援计划 (16)7. 质量控制措施及检验标准 (17)7.1质量保证措施 (17)7。

2铁塔组立的质量要求 (18)7.3铁塔组立的质量检查方法 (19)1.工程概况及适用范围1。

1工程简述包括：工程的总体情况，铁塔设计型号,工程量，地形等广东电网公司110kV~500kV电网工程作业指导书 QB/G D1 1120.47—20091。

2铁塔配置如下表示例：铁塔配置表表1—1作业（工序）流程图5．作业方法5。

1 施工准备5。

1。

1技术准备1、铁塔组立施工前，必须对全体施工人员进行技术交底.2、施工人员熟悉铁塔组装施工图纸，并对所负责铁塔组立的桩位的地形、地貌、适宜采用哪种组立方法，应做到心中有数。

3、做好立塔试点工作。

每个立塔组对每种塔型的首基都要进行试点。

立塔试点需项目部技术、安全、质量负责人和施工队长、技术员、质安员及工程监理人员参加。

试点的目的是为了检验技术交底的内容是否可行,总结经验,为全面开展组立作好准备。

5。

1。

2机具准备1、立塔施工所使用的工具应经项目部安监部和工程部进行检验，并标识。

拉线安装作业指导书1、目的：保证拉线安装符合规程要求。

2、要求：作业人员能掌握安装要领、熟练操作。

3、适用范围：35kV及以下线路安装拉线。

4、引用标准：《电业安全工作规程》DL409-91。

《架空送电线路施工技术》98版。

《电力建设安全工作规程》DL5009*2-94。

《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。

5、作业工具：Φ12㎜白棕绳15~30m 1根；24寸或36寸断线钳1把；0.75T手扳葫芦1只，（如特殊受力大需1.5T）；Φ11㎜钢丝套1个；地线卡线器（平行式或桃式卡线器与拉线规格匹配）1只。

6、作业程序与技术要求：6．1准备工作：6．1．1检查材料：检查拉线、抱箍、螺栓、UT型、楔型线夹规格是否符合设计要求，并应无锈蚀、沙眼，有无缺件等。

6．1．2许可手续办理：进入工作现场。

工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

6．1．3“二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等情况。

检查全体作业人员是否戴好安全帽，人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具。

上杆人员正确使用安全带并检查登高工器具。

如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。

6．2作业过程：6．2．1楔型线夹制作：a.地面电工展放拉线，取端头（如散股应用Φ3.2㎜细铁丝封头）量取长度400㎜左右，脚踏拉线手握住弯曲处，一手用力将端头自上而下弯曲至合适的服贴弯试。

b.取楔型线夹穿入，装上舌头，脚踩拉线，手拉线夹，拉紧后两脚分开，一手握拉线、一手拿12寸扳手或U型螺杆敲击线夹底部使线夹舌扳与钢铰线接触紧密无滑动、无散股等现象，主线在平面侧，端头应在肚子侧。

10KV及以下配电线路更换拉线
标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10KV及以下配电线路更换拉线
标准化作业指导书
会签单
批 准:
会签人员:
编 写:
10KV及以下配电线路更换拉线标准化作业指导书
1适用范围
本作业指导书适用于10KV及以下配电线路更换拉线工作
2人员配置
序号
工作岗位
（线路部份）
召开班后会
作业结束后，工作负责人组织作业人中召开班后会，总结工作中的经验及存在的问题，并制定出今后的整改措施
国家电网公司《电力安全工作规格》
（线路部份）
资料存档
检修班组完成检修等记录，并将试验报告及竣工报表移交运行或生技归档。
国家电网公司《电力安全工作规格》
（线路部份）
6、现场作业工序工艺质量记录卡
9、将拉线下端挂到UT型线夹时，UT型两边的螺帽需同时拧紧，并戴好紧固螺帽，外露丝扣不少于2扣。拉线受力后，在UT线夹上至少有1/2的调整裕度；
10、新更换的拉线安装完成后，缓慢解除临时拉线，严禁突然松开临时拉线。
国家电网公司《电力安全工作规格》
（线路部份）
结束阶段
自检验收
1、作业基本结束后，工作负责人对施工质量、工艺标准自检验收，令作业人员撤离现场
通知用户
停电申请批准后，由调度直接或指定专人，提前7天通知用户停电时间。
准备材料
1)、钢绞线与需更换的拉线钢绞线型号一致；
2)、UT线夹无锈蚀，螺纹光滑。
准备主要工器具
根据工程需要，准备好工器具，并检查各类工器具是否完好，确保现场使用的工器具的完好性。
班前会
作业之前应组织召开班前会，由工作负责人向作业人员交代本次作业的工作任务，停电线路设备名称、地段、带电部位、危险点及防范措施，施工方法及工艺要求等

序人员分人资质要求精神状态检查执行号工数(V) 工作负1责人杆上电1通过单位“三种”人考试合格，具备有登工作人员精神状高证、电工证态良好21通过单位“安规”考试合格，具备有登lOkV 停电更换拉线作业指导书1适用范围本作业指导书适用于广西电网公司所属各供电企业管辖范围内全部lOkV 停电更换拉线的工作。

2引用文件中华人民共和国劳动法中华人民共和国安全生产法DL409-1991 电业安全工作规程(电力线路局部)SD292-1988架空配电线路及设备运行规程Q/CSG 1 0002-2023 架空线路及电缆安健环设施标准Q/GXD 205. 15-2023 广西电网公司配电运行治理标准广西电网公司输电、配电、变电检修作业防高空坠落安全防护规章3作业预备3. 1 人员配备序号 类别1安全工器具2作业工器具3个人安全防护用品〔注：工作人员人数依据工作量及工作任务具体状况定。

〕3.2 工器具名称 规格 单位 数量 执行〔J 〕 验电笔 台 绝缘手套副 安全围栏 米 接地线 副 令克棒 副 工具袋 个 吊绳 根 断线钳 把 钢丝绳 根 钢丝绳套根 工具U 形环铁锤个把钢钎 根 手扳葫芦 把 铁桩 根 紧线器支 脚扣付工高证、电工证3地面电 2通过单位“安规”考试合格工序 危急点风存在风险的活动描述防范措施号 〔危害〕 险1、雨水冲杀或者施工简洁造成1、遇有冲刷、起土、松动的拉线，应先培土加固、打好临时拉 线 再行上杆；1 2、在未实行有效防止倒杆措施 之前，不得强行攀登拉线不结实 的杆 塔，如确实需要工作，应采 取高空 车。

2有裂纹的 空 1、比较残旧的水泥杆； 1、登杆前，检查电杆外观，确 认电杆 无明显的裂纹，有裂纹的电杆 严禁 2、市政施工造成的杆根裂纹。

坠攀登；3. 3 消耗材料4 安全风险及预控措施杆根松高 杆根泥土松动；动、塌方 空 2、市政施工破坏电杆根底造成的杆坠 杆根松动；〔塔〕落 3、汽车碰撞路边电杆造成杆根松动高序号 名称规格单位 数量执行〔J 〕 1 扎线 直径不小于 2. Onun 的单股镀锌铁线根 2 拉线米 3UT 线夹、楔型线夹付全身是双保险安全带 条 安全帽 顶 急救药包 包 工作服 套 绝缘工作鞋双2 落2、更换杆根断裂的电杆；3、在未实行有效防止倒、断杆 措施之前，不得强行攀登的电 杆，如确实需要工作，应米取咼 空车； 4、加强巡察，准时觉察和更换 有 明显开裂、露筋严峻、严峻风 化的 电杆。

电线电缆有限公司工序作业指导书SHDSDL/CJ-005-2008编制:审核:批准:发布日期: 实施日期:目录1....................................................... 拉丝工序作业指导书2....................................................... 退火工序作业指导书3....................................................... 束丝绞线工序作业指导书4....................................................... 挤塑工序作业指导书5....................................................... 成缆工序作业指导书6....................................................... 编织工序作业指导书7....................................................... 油墨印字工序作业指导书＞拉丝工序作业指导书1.设备的组成及用途拉线机由拉线轮、电动机、传动部分2.生产前的准备工作2.1.根据生产任务单要求，按原材料定额领用一定数量经检查合格的铜杆, 准备好收线盘，并检查盘具是否完好，将完好的盘具装在收线架上2.2.根据生产任务单要求的规格，按配模表的规定将拉线模配齐23 检查设备是否运转正常，才可开机，并作记录3.操作要点3」检查润滑管道是否通畅3.2将进线的头子轧尖，穿出第一模子35cm左右，并把模子固定在穿模机的模座上，用穿模机上的夹钳夹住线关，开动穿模机，使穿模机滚筒绕有10〜15 圈，用以上方法依次将所有模具穿好，并将线头绕过牵收固定在收线盘上3.3根据线径大小调节好收线涨力，开动润滑油及拉线机拉到100〜200米左右停机。

办理工作终结手续 7 8 工作总结
工作完毕，清理现场。工作负责人汇报调度，办理工作终结。
汇报内容应简明扼要。
召开班后会。 增加工序 关键作业工序 工艺标准 作业记录 注意事项 部门领导
9 问题及说明 10 11 作业结论 需补充或完善作业风险数据的建议： 改进建议 完善作业指导书的建议： 作业成 员 结论
4、调整临时拉线和各组拉线，使各组拉线受力平衡。 1、拆除需要更换的拉线，用吊绳放至地面；
1、杆上有人工作时，不准调整拉线或 拆除拉线； 2、更换的拉线与原杆塔拉线装好后，将下部缓慢移至拉棒 处，并收紧；
1、组合拉线的各根拉线受力应一致。 2、拉线与拉线棒应成一直线； 3、X 型拉线的交叉点处留足够的空隙,避免相互 磨擦。 4、拉线挂好后，使其满足设计要求。调整拉线 时，应密切观测杆（塔）身，确保杆（塔）身正 直。 5、调整杆塔上的所有拉线，杆塔的各组拉线均 应受力正常； 1、线夹的舌板与拉线应紧密接触,受力后不应滑 动。线夹的凸背侧应在尾线侧，安装时不应使线 股损伤； 2、同一组拉线使用两个线夹并采用连板时，其 安装的方向应统一；NUT型线夹带螺母后的螺杆 必须露出螺纹，并应留有不小于1/2螺杆的螺纹 长度，以供运行时调整；拉线弯曲部分不应有明 显的松股，其断头应用镀锌铁丝扎牢，线夹尾线 宜露出300～500mm，尾线回头应采取钳压等方式 压牢；
云南电网公司
35kV-500kV线路拉线带电更换作业指导书
作业地点 作业任务 设备型号（作业方法）
人员 资料 试验设备及机具 工作负责人1人，地面作业人员3人、杆上作业人员1人，共5人 杆位明细表、设备缺陷记录 断线钳1把，钢卷尺1把，钢丝钳1把，木锤1把，平口螺丝刀1把，脚扣1副，绝缘吊绳2根，双钩1把或链条葫芦1把，钢丝绳，钢线卡线器，钢线卡子，滑轮（0.5T）1个，卸扣 （15～50kN）1个，U型环。 1、钢绞线GJ-35～100(根据杆型确定长度)；2、直径不小于2.0mm的单股镀锌铁线（绑扎楔形线夹侧上把端头尾线）和直径不小于3.2mm的单股镀锌铁线（绑扎UT线夹侧下把端头 尾线）；3、楔形线夹（NX-1～3),UT 型线夹(NUT-1～3)数量根据更换情况而定。 关键作业工序 1、所需人员准备到位。 核实作业开工条件 1 2、相关技术资料及第二种工作票准备齐全。 3、作业工器具满足检修工作需要。 4、作业材料准备齐全，工作现场风速不大于5级。 1、工作开始前与调度联系，得到工作许可命令后，方可进入工作 现场开始工作。 办理工作许可手续 2、认真核对工作线路的名称和杆塔号。 3、确认工作人员工作位置，进行危险点分析。 4、召开班前会，宣读工作票，交代安全注意事项及危险点。 2 5、工作负责人分工确定各工作人员的角色。 1、根据具体的工作任务，了解、查明杆塔所处地形情况，交叉跨 越情况和拉线实际情况； 2、查找拉线的相关资料（拉线型号等），了解杆塔高度； 工作前的准备 工作现场风速不大于5级（10.7m/s），场强大于 2.4kV/cm时应采取防护措施。无雷、雨、雪、雾 等天气。 我是XX单位XX班组工作负责人×××，我班将在 ××kV××线路×号杆塔进行带电更换拉线工作 。要求退出线路重合闸。 在得到调度许可后，核对线路名称和杆 塔号。 1、工作负责人应查看和了解工作人员 精神状况，着装情况，了解工作人员对 工作中的危险点、预防措施和分工是否 明白； 2、工作负责人在交待工作时应特别注 意交代工作线路的名称和杆号，线路的 色标和具体位置，防止误登带电线路杆 塔； 3、工作区域内的工作人员必须佩戴安 全帽。 1、杆根、拉线、脚钉应处于完好状态 方可登杆； 2、登杆（塔）应使用合格的登杆工具 和高空防坠器，禁止使用不合格的登杆 工具。 1、安全带必须系在电杆及牢固的构件 上，在杆塔上作业转位时，不得失去安 全带的保护； 2、安装临时拉线时，加强监护，必须 保证对带电体保持安全距离； 3、安装临时拉线，向杆身尽量靠近， 拉线上部与杆身固定； 4、上下传递材料应用绝缘绳索进行； 调整临时拉线时防止受力过紧导致杆塔 倾斜。 工艺标准 作业记录 注意事项 1、组织好人员，做好工器具和材料的 准备； 2、工作票所列安全措施应与作业线路 现场相适应； 3、做好作业风险分析和预控措施。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。
