10kV电力电缆头制作及安装作业指导书(新版)
- 格式：docx
- 大小：67.00 KB
- 文档页数：19
下载文档原格式
合集下载
10kV电力电缆终端头现场制作作业指导书.docx
电缆终端头制作标准化作业流程图编写作业指导书、作W指导卡：填写工作票\在铠装断口处保留20mm内垫层、其余剥除。
将电缆接地线固定在牢固的构件上，并可靠接地。
电缆试验合格\播去填充物•分开芯线，打光铠装上接地线的焊区•川地线连通每相铜屏敲层和铠装，并且焊牢。
套入单孔防雨裙,（每相两支，下层上边缘线距离三孔防雨袒上边缘线170mm .上层防雨裙距离中在三义根部包绕填充胶.形似橄榄状.最大直径大于电缆外径将三拆套套入三相分相的根部，由指套根部依次向两端加热，将其田4\由指套指端量取40mm钢屏蔽层.用绝缘胶带固定后余部分剥除.保留20mm将相色管按照相续放宜距离接线端子250mm处，加热安装接线端子，孔深加5mm剥去线芯绝缘,倒角。
压接端子后，倒角处包绕填充胶.并搭接线端编号：0115010610kV蘑哈线兄弟矿业线路接引作业指导书编写:审核:批准:工作负责人:作业日期2011年12月29日至2011年12月29日扎兰屯岭东电力建设有限责任公司1.1本指导书适用于扎兰屯岭东电力建设有限责任公司蘑哈线兄弟矿业 线路接引作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格 式、流程、原则不变。
2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》 2.2 GB 50168-1991电气安装工程，电缆线路施工验收规范 2. 3 JB/T8144. 3-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆接头 2.4 JB/T8144. 1-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求总则 2.5JB/T8144. 2-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆终端头 2.6GB12706. 1-2002额定电压35KV 及以下铜芯，铝芯塑料绝缘， 电力电缆第一部分：一般规定 2.7GB12706. 2-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘电 力电缆第二部分：聚氯乙烯绝缘电力电缆2. 8 GB12706. 3-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘， 电力电缆第三部分：交联聚乙烯绝缘电力电缆 2.9国家电网公司《电力电缆线路运行规程》1. 范3、人员分工4、材料5.工器具6、风险分析及防范措施7、开工8.作业内容10.验收记录12.作业指导书执行情况评估评估项符合项可操作性整改意见。

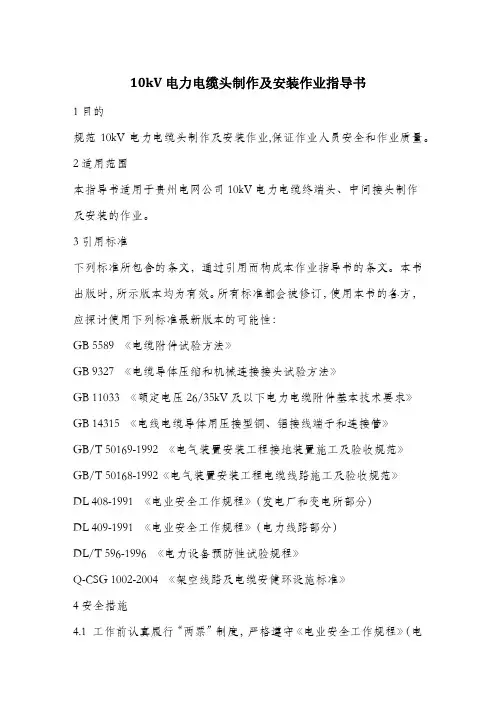

10kV电力电缆头制作及安装作业指导书.docx
10kV电力电缆头制作及安装作业指导书1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。
2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。
3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性：GB 5589 《电缆附件试验方法》GB 9327 《电缆导体压缩和机械连接接头试验方法》GB 11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 14315 《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T 50169-1992 《电气装置安装工程接地装置施工及验收规范》GB/T 50168-1992《电气装置安装工程电缆线路施工及验收规范》DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）DL 409-1991 《电业安全工作规程》（电力线路部分）DL/T 596-1996 《电力设备预防性试验规程》Q-CSG 1002-2004 《架空线路及电缆安健环设施标准》4安全措施4.1 工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。
4.2 制作热缩电缆头时，工作现场必须配备灭火器材。
4.3 外接施工电源时必须两人进行。
5作业准备5.1 人员准备：工作负责人：1人；技术负责人：1人；工作人员：2人；辅助工：4人（在杆塔上安装时，视情况再增加人员）。
5.2 作业人员必须是经考试合格的人员。
5.3主要工具表5-1 主要工具清单序号设备（工具）名称型号单位数量备注1钢锯弓把12钢卷尺把13一字起4#把14电工刀把15裁纸刀把16钢丝钳把17木柄榔头把18液化气5kg/罐罐1不具备条件时也可用喷灯9液化气喷枪把110高速电锯把111液压钳≥40t套112锉刀把113电烙铁把15.4材料准备5. 4.1根据制作安装要求准备电缆头一套。
电力高压电缆头制作作业指导书
1、适用范围本作业指导书适用于改建铁路长荆线电气化改造工程10kV热缩电缆头、中间头的制作。
2、作业准备2.1 内业技术准备作业指导书编制后，在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后方能上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、工作需要。
3、技术要求3.1收缩完毕的电缆头应光滑、无折皱、无气泡、能比较清晰地看出其内部的结构轮廓，密封部位一般应有少量的密封胶溢出。
3.2 在施工结束后，各类数据资料报监理确认。
4、施工程序与工艺流程图4.1 热缩终端头4.2热缩中间头5、电缆头制作操作程序5.1热缩终端头5.1.1固定电缆末端：将电缆末端校直，并将其固定在电缆支架上。
对户外终端由末端量取750mm （户内终端量取550mm），在量取处刻一环形刀痕。
5.1.2剥切电缆：1）顺电缆方向破开塑料护层，然后向两侧分开剥除。
2）在护层口处向上略低于30mm处用铜线绑扎铠装层，作临时绑扎，并锯开钢带（锯口要整齐）。
3）在钢带断口处保留内衬层20mm，其余剥去。
4）摘去填充物，分开线芯。
5.1.3焊接地线：1)预先将编织软铜带一端拆开均分三份，重新编织后分别包绕各相屏蔽层并绑牢后，焊接在铜带上。
将另一编织线用扎线绑牢后和钢铠焊牢。
2)将编织铜带与电缆护套间的一段，按设计尺寸用锡填满编织线与电缆护套间空隙长15-20mm形成防潮段。
5.1.4安装分支指套：1)在三相分叉处和根部包绕填充胶使其外观平整，略呈苹果形，最大直径大于电缆外径约15mm。
2)清洁电缆护套（安装分支指套处）。
3)套进分支指套，使其与芯线根部尽量靠紧，然后用慢火环形由指套根部往两端先向下后向上加热收缩固定，待完全收缩后，端部应有少量胶液挤出。
10KV线路作业指导书
10KV线路作业指导书1000字本文是一份10KV线路作业指导书，旨在为工作人员提供详细的操作步骤和安全注意事项，以确保作业过程中的安全和顺利。
一、前期准备1. 确认作业区域：初步了解所在地区的10KV线路分布情况，确定作业区域，特别是要注意工作人员所在的接线台。
2. 确认线路电压：确认线路电压为10KV，以保证所需的绝缘等级。
3. 准备必要的工具和装备：工具包、绝缘手套、安全带、绝缘靴、安全帽等。
4. 安排专人负责监控：在作业过程中，负责在场地周围监控和提示，遇到意外情况及时向作业人员发出警示，以保证作业人员的安全。
5. 确认气象信息：在天气不好的情况下，需要特别注意，以防降雨、强风等天气状况影响安全。
二、作业方式1. 确定作业方式：作业可以采用架桥、爬杆等方式进行。
在不同线路情况下，需要选择最适合的作业方式，以保证作业人员的安全。
2. 安全带的使用：在进行高空作业时，必须佩戴安全带，并且在作业过程中始终保持牢固位置，以避免意外情况的发生。
3. 确认电流是否断开：作业人员在进入接线台和纵向通道之前必须确认电流已经全部断开，以保证作业安全。
4. 绝缘安全措施：作业人员必须穿戴好符合绝缘标准的装备，并且在操作过程中始终保持绝缘状态，以避免触电等危险情况的发生。
5. 作业结束后的注意事项：作业结束后，必须清理好现场，回收使用过的工具，并且关闭开关，将螺栓拧紧，确保线路安全。
三、安全常识1. 防止潮气侵蚀：在进行线路安装之前，必须确认有没有潮气侵蚀现象，必要时提高设备的绝缘等级。
2. 接地的重要性：在作业过程中必须保证线路的接地良好，以及时排除不良接地引起的意外情况。
3. 确认作业人员身体状况：在选择作业人员之前，必须确认其身体状况良好，无心脏病等严重疾病。
4. 提前排除隐患：在作业之前，必须排除可能导致意外情况的隐患，如保证地勤标准、使用正规工具等。
5. 防止人造短路：在进行接线和安装设备的过程中，必须小心谨慎，避免因误操作而导致人造短路的发生。

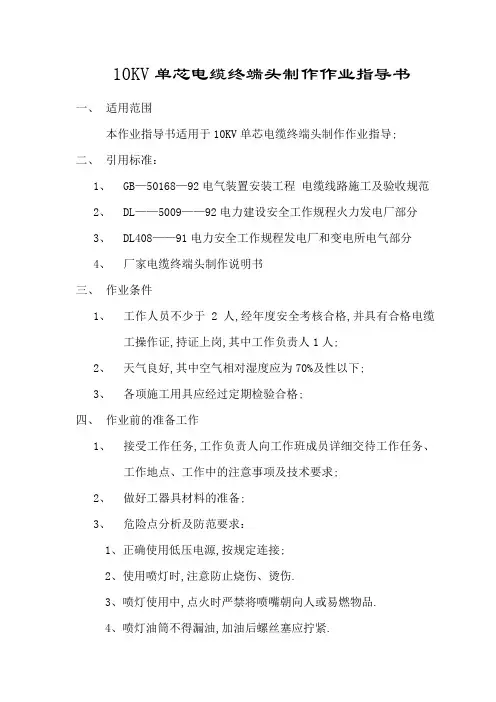

KV单芯电缆终端头制作指导书
10KV单芯电缆终端头制作作业指导书一、适用范围本作业指导书适用于10KV单芯电缆终端头制作作业指导;二、引用标准：1、GB—50168—92电气装置安装工程电缆线路施工及验收规范2、DL——5009——92电力建设安全工作规程火力发电厂部分3、DL408——91电力安全工作规程发电厂和变电所电气部分4、厂家电缆终端头制作说明书三、作业条件1、工作人员不少于2人,经年度安全考核合格,并具有合格电缆工操作证,持证上岗,其中工作负责人1人;2、天气良好,其中空气相对湿度应为70%及性以下;3、各项施工用具应经过定期检验合格;四、作业前的准备工作1、接受工作任务,工作负责人向工作班成员详细交待工作任务、工作地点、工作中的注意事项及技术要求;2、做好工器具材料的准备;3、危险点分析及防范要求：1、正确使用低压电源,按规定连接;2、使用喷灯时,注意防止烧伤、烫伤.3、喷灯使用中,点火时严禁将喷嘴朝向人或易燃物品.4、喷灯油筒不得漏油,加油后螺丝塞应拧紧.5、使用刀具时,防止划伤人员.五、作业步骤1、工作负责人检查工作现场的安全措施及现场工作条件;2、召开班前会,详细交待工作任务、工作中的注意事项及技术要求;3、检查电缆的型号及材料是否与设计相符,外观是否有损伤,绝缘状态良好,有无受潮;4、清点施工用具,消耗性材料齐备;5、剥切步骤：1）剥去外护套剥切尺寸根据材料户内型外护套400mm+接线端子孔深;户外型是户内型剥切外护套总尺寸+50 mm;2）铠装层3）铜屏蔽层剥铜屏蔽尺寸是剥切外护套总尺寸—20mm4）半导体层剥半导体层是剥切外护套总尺寸—40mm5）绝缘层;剥绝缘层按接线端子孔深+5 mm6、在剥切过程中注意不能损伤线芯及保留的绝缘层;7、焊接地线,在铜屏蔽层中间部位焊接地线,先用铜扎丝将铜编织带绑扎紧后,再用烙铁焊锡将其焊牢.,有铠装的电缆铠装层及铜屏蔽层地线应分别接地;8、压接线端子1)注意在剥切时,要多剥接线端子孔深+5 mm2)检查压接工具及选择符合要求的线鼻子及压模;3)去掉线芯及铜接管内壁的铜锈,铜鼻子内壁应镀锡4)按规程规定的压力及间距压接;9、处理好主绝缘层及半导电层清洁卫生工作;用有机溶剂清洗;如丙铜清洗电缆,方法是：从线芯端往下顺次擦洗线芯、主绝缘层、半导体层、铜屏蔽层、外护套上的污物,然后在主绝缘层上均匀地薄薄地涂上一层硅脂;注意擦洗中必须且只得往一个方向擦洗10、安装应力管,将应力管套至铜屏蔽层的根部加热收缩;11、加热时要注意开始加热时,火焰要缓慢接近材料,不断移动以确保收缩均匀,火焰朝向收缩方向,便于排除气体及密封;12、安装耐侯管,待应力管表面温度降至常温后用专用溶剂擦去应力管表面碳痕,再套入耐侯管一直搭盖至外护套60mm处加热收缩;13、固定密封管,在主绝缘端头处包绕填充胶,然后套上密封管加热固定;14、安装防雨裙,由下到上逐个用小火加热固定;六、安装中的注意事项1、凡接触密封材料的部件,应仔细打毛并清除油污和尘埃.;2、剥除金属屏蔽层时,切口要对齐不能留毛刺,避免损坏和刺穿热缩材料,所有热缩材料不得随意切割;3、使用丙酮等溶剂清洁电缆本体及热收缩部件;4、环境温度低或湿度大时,可将电缆外层适当加热至40—50度,再进行安装;5、注意切割时下刀的深度,不得划伤主绝缘层.6、加热时,火焰方向与收缩方向一致;七、验收标准1、接线端头压接符合正要求;2、终端头外观光滑无皱折,能清晰地看出内部结构的轮廓.;3、焊接部位应光滑,不得烧伤绝缘;4、所有尺寸符合制作要求;5、电缆头表面清洁无脏物6、接地线的安装符合设计要求7、压接后的压接面不应有毛刺、裂纹和锐边,各部分均不应有明显的裂纹;。

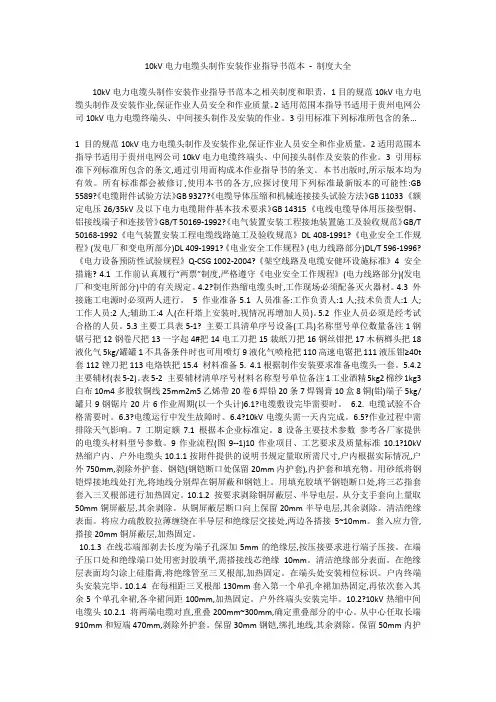

10kV电力电缆头制作安装作业指导书范本 - 制度大全
10kV电力电缆头制作安装作业指导书范本-制度大全10kV电力电缆头制作安装作业指导书范本之相关制度和职责，1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。
2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。
3引用标准下列标准所包含的条...1 目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。
2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。
3 引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。
本书出版时,所示版本均为有效。
所有标准都会被修订,使用本书的各方,应探讨使用下列标准最新版本的可能性:GB 5589?《电缆附件试验方法》GB 9327?《电缆导体压缩和机械连接接头试验方法》GB 11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 14315 《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T 50169-1992?《电气装置安装工程接地装置施工及验收规范》GB/T 50168-1992《电气装置安装工程电缆线路施工及验收规范》DL 408-1991?《电业安全工作规程》(发电厂和变电所部分)DL 409-1991?《电业安全工作规程》(电力线路部分)DL/T 596-1996?《电力设备预防性试验规程》Q-CSG 1002-2004?《架空线路及电缆安健环设施标准》4 安全措施? 4.1 工作前认真履行“两票”制度,严格遵守《电业安全工作规程》(电力线路部分)(发电厂和变电所部分)中的有关规定。
4.2?制作热缩电缆头时,工作现场必须配备灭火器材。
4.3 外接施工电源时必须两人进行。
5 作业准备5.1 人员准备:工作负责人:1人;技术负责人:1人;工作人员:2人;辅助工:4人(在杆塔上安装时,视情况再增加人员)。
5.2 作业人员必须是经考试合格的人员。
10KV线路作业指导书
10KV线路作业指导书第一篇：10KV线路作业指导书1. 绪论10KV线路作业是电力系统中一个重要的环节，它涉及到对高压电力线路的运维、检修、故障排除等工作。
正确的作业方法和流程对确保电力系统的安全运行至关重要。
本文将对10KV线路作业进行全面的指导和说明。
2. 作业前的准备在进行10KV线路作业之前，必须进行充分的准备工作。
首先，需要了解线路的基本情况，包括线路的结构、敷设方式、负荷情况等。
其次，需要准备必要的工具和设备，包括绝缘棒、绝缘手套、人字梯等。
同时，还需要对作业人员进行必要的培训和安全教育，确保其具备必要的知识和技能。
3. 作业流程10KV线路作业的流程主要包括准备、操作和结束三个阶段。
在准备阶段，需要确认作业人员的身份和资质，并着装整齐，佩戴必要的安全防护用具。
在进行操作时，必须按照规定的作业步骤和方法进行，确保安全可靠。
作业结束后，需要对线路进行检查和清理，并填写相应的作业记录。
4. 作业注意事项在进行10KV线路作业时，需要注意以下几点。
首先，必须严格遵守操作规程，不能随意修改和变动线路。
其次，作业人员必须了解和掌握线路的故障处理方法，确保能及时有效地排除故障。
同时，作业人员必须时刻保持高度的警惕性，发现异常情况立即报告，并采取相应的措施。
第二篇：5. 安全措施10KV线路作业是一项高风险的工作，必须采取严格的安全措施。
首先，必须严格落实带电作业和停电作业的区分，确保带电作业时采取相应的绝缘措施。
其次，作业时必须佩戴绝缘手套和绝缘靴，确保作业人员的安全。
此外，在作业现场必须设置警示标志，提醒他人注意。
6. 防范措施为了防范10KV线路作业中的意外事故，必须采取相应的防范措施。
首先，必须对线路进行全面的检查和维修，确保线路的安全性。
其次，作业人员必须定期接受健康检查，确保身体健康。
此外，在作业过程中，必须时刻保持清醒和冷静，避免因疲劳或心情不好而造成意外。
7. 完成工作后的处理10KV线路作业完成后，必须对作业现场进行清理和整理，确保没有留下任何隐患。
电缆头制作及安装作业指导书
电缆头制作及安装作业指导书前言电缆头作为用于电气设备连接的重要组件，在电力、机械、交通等领域均有广泛的应用。
为了保障电缆头的质量和使用效果，需要对其制作和安装进行规范化的指导。
本文档旨在为电工、安装工等相关人员提供电缆头制作与安装的操作步骤和注意事项。
电缆头制作电缆头制作包括以下几个步骤：步骤一：清洗电缆及电缆头将电缆和电缆头表面的污物清除干净，以免影响电缆头与电缆的接触质量。
步骤二：剥离电缆绝缘层使用工具（如刨刀、剥皮刀等）将电缆一段绝缘层剥离，露出一定长度的电线。
步骤三：扭合电线将电线进行绞合，形成一个与电缆头接触的“毛茸茸”状。
将电缆头放在电线上方，将电线通过电缆头内部的孔穴，注意电线应全部穿过，缺口不应大于1mm。
然后，将电缆头放在钳子上，旋转钳子，直至电线与电缆头内部相互纠缠，形成紧密的固定。
步骤五：填充绝缘层用绝缘材料，将电缆头内部的孔穴填满，确保电线与外界隔离，杜绝漏电。
步骤六：缩小电缆头将电缆头置于热源中，使绝缘材料熔化，并在电缆头上形成压纹，分别收缩在电线的两端和电线之外部分。
在缩小过程中，应适当加压，确保缩小后的电缆头与电缆线贴合紧密，且不易拉脱。
电缆头的安装步骤一：清理工作在安装前，首先要清除连接位置表面的污垢和氧化物，以避免其影响电气连接的质量。
步骤二：检查电缆头的质量检查电缆头的绝缘材料、填充物等是否符合规定要求，以及电线是否固定在电缆头内，电线与电缆头接触是否良好。
将电缆头插入连接端口，直到与连接器接触良好，但不应过度插入或不够插入。
确保插头的方向与连接器相符，插栓与接口精。
供电段“10KV”单芯电缆冷缩终端头制作安装作业指导书
将钢铠地线的长端头尽量展开，贴合两层钢铠结合处，留 20mm 的头在恒力 弹簧包饶一圈后反折，在继续包饶恒力弹簧固定，用填充胶填充钢铠及恒力弹 簧间的缝隙，并包裹外护套 30mm，注意必须确保地线与钢铠接触良好，尽可能 增大接触面。 4.2.2.4. 固定屏蔽地线：将外护套断口处铜屏蔽层上的氧化层用砂带打磨干净， 将铜屏蔽地线的长端头尽量展开，在同屏蔽上包饶一圈并反折，使用 2 个恒力 弹簧如图固定。 4.2.2.5. 包裹毛刺及防水处理：用填充胶填充恒力弹簧固定处的缝隙及毛刺， 将护套端口（铠装电缆填充胶下端 20mm 内）用砂带打毛并缠绕一层密封胶，将
地线贴作电缆拉直后，用密封胶在地线外面再缠绕一层，做防水保护，用电工 胶带将整个填充胶和密封胶包缚，防止粘连支撑条。注意：电工胶带缠绕方向 为逆时针方向，两地线之间确保绝缘，避免短接。 4.2.2.6. 测试电缆绝缘，绝缘电阻大于或等于 400 兆欧为合格；单芯电缆的铜 屏蔽层接地与钢铠接地应分开制作，并采取隔离措施，采用 500V 兆欧表测试两 地线绝缘电阻应≥50 兆欧。 4.2.2.7. 安装冷缩绝缘管： 将冷缩绝缘管套入电缆外护套断口往下 100mm 处，逆时针抽出支撑条使冷缩绝缘管收缩（抽动时手不要拽着未收缩的绝缘管）； 在绝缘管下端用铜扎带将地线扎紧； 4.2.2.8. 先量一下尺寸，确定电缆长度，后量冷缩绝缘管末端口到线芯端部的 距离等于（图标）尺寸距离，则切除多余的冷缩绝缘管（切除时先用电工胶带 环绕固定，然后环切，不能留下刀口，严禁轴向切割），若线芯大于（图标） 尺寸距离，则锯出多余的线芯。 4.2.2.9. 剥除电缆绝缘屏蔽层，确定定为标，保留（图标）尺寸的铜屏蔽层和 外半导电层尺寸，其余剥除。按端子内孔深度切除主绝缘层，用刀具将外半导 电层断口倒角，使其与绝缘层平滑过渡，绝缘层末端倒 1mm×450 斜角；外半导 电层断口往下量（图标）尺寸处用电工胶带缠绕收缩定位标 4.2.2.10. 缠绕半导电带，清洗绝缘层，在铜屏蔽层上缠绕半导电带，搭接 冷缩管和外半导电层各 5mm 并和冷缩管缠平，用 240 目砂布打磨掉主绝缘表面 刀痕，并用清洁纸清洁，清洁时，从线芯端头起，撸到外半导电层，切不可来 回反复擦拭；戴上 PE 手套，将绝缘润滑脂均匀涂在绝缘层表面，外半导电层断 口台阶处多涂一些，但不要涂抹到外半导电层上。
地线贴作电缆拉直后，用密封胶在地线外面再缠绕一层，做防水保护，用电工 胶带将整个填充胶和密封胶包缚，防止粘连支撑条。注意：电工胶带缠绕方向 为逆时针方向，两地线之间确保绝缘，避免短接。 4.2.2.6. 测试电缆绝缘，绝缘电阻大于或等于 400 兆欧为合格；单芯电缆的铜 屏蔽层接地与钢铠接地应分开制作，并采取隔离措施，采用 500V 兆欧表测试两 地线绝缘电阻应≥50 兆欧。 4.2.2.7. 安装冷缩绝缘管： 将冷缩绝缘管套入电缆外护套断口往下 100mm 处，逆时针抽出支撑条使冷缩绝缘管收缩（抽动时手不要拽着未收缩的绝缘管）； 在绝缘管下端用铜扎带将地线扎紧； 4.2.2.8. 先量一下尺寸，确定电缆长度，后量冷缩绝缘管末端口到线芯端部的 距离等于（图标）尺寸距离，则切除多余的冷缩绝缘管（切除时先用电工胶带 环绕固定，然后环切，不能留下刀口，严禁轴向切割），若线芯大于（图标） 尺寸距离，则锯出多余的线芯。 4.2.2.9. 剥除电缆绝缘屏蔽层，确定定为标，保留（图标）尺寸的铜屏蔽层和 外半导电层尺寸，其余剥除。按端子内孔深度切除主绝缘层，用刀具将外半导 电层断口倒角，使其与绝缘层平滑过渡，绝缘层末端倒 1mm×450 斜角；外半导 电层断口往下量（图标）尺寸处用电工胶带缠绕收缩定位标 4.2.2.10. 缠绕半导电带，清洗绝缘层，在铜屏蔽层上缠绕半导电带，搭接 冷缩管和外半导电层各 5mm 并和冷缩管缠平，用 240 目砂布打磨掉主绝缘表面 刀痕，并用清洁纸清洁，清洁时，从线芯端头起，撸到外半导电层，切不可来 回反复擦拭；戴上 PE 手套，将绝缘润滑脂均匀涂在绝缘层表面，外半导电层断 口台阶处多涂一些，但不要涂抹到外半导电层上。

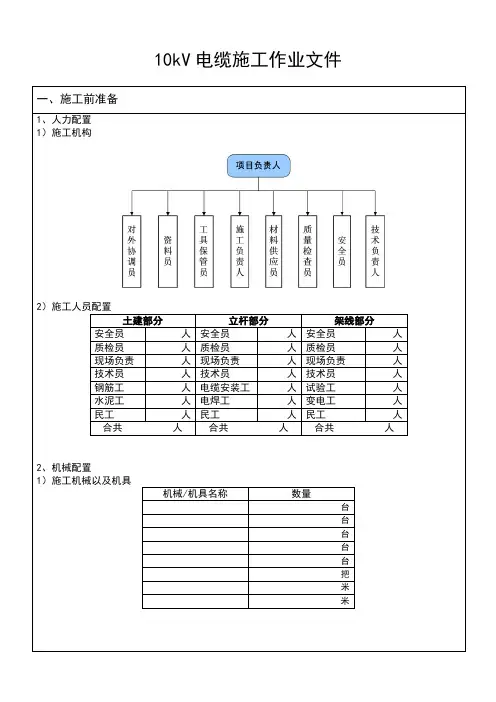

10kV电缆施工作业指导书
2、机械配置 1）施工机械以及机具 机械/机具名称 数量
台 台 台 台 台 把 米 米
一、施工前准备
2）施工车辆
车辆型号 数 量 台 台 台 台 台 台
3）施工仪器、仪表
仪器/仪表名称 数量 台 台 把 台 台
一、施工前准备
3、材料计划
物资名称 型号、规格 数量 到货日期 备 注
一、施工前准备
三、项目安全措施、环保措施、验评标准
4.6 在项目法人发出任何移交证书后，我公司将立即从已签发了移交证书的那部分工地上将我们所有的设 备、多余材料、垃圾及各种临时工程清除、移走，并使这部分工程及工地保持清洁。 4.7 严格控制施工占用范围、搭设临设、停放机具及材料堆放等不得占用施工范围外的道路。
5、验评标准：
7、对外联络准备
① 签定分承包合同 ② 规划路径确认，办理施工许可证 ③ 线路所经地域赔偿协议商定 ④ 和业主、运行维护方、建立单位联系 ⑤ 跨越施工停电措施和被跨越物主联系 ⑥ 工程验收、移交和防护
二、施工过程管理
1、电缆沿布图现场复核、接头、工井位置定位。 2、电缆沟土方开挖，核对地质，管道跨越，环境因素。 3、明坑砌筑，槽盒、管道外观检查盒验收。 4、道路开挖，监护，施工安全标志警示牌，围栏。 5、电缆附件按设计规范检查，电缆支架安装。 6、电缆施放牵引敷设。 电缆盘放置，引出头方向，牵引机场地布置，输送机配置，电缆滑轮布置 7、电缆弯曲半径控制（牵引力控制、侧压力控制） 8、电缆沿线排位固定 9、中间接头附件检查盒施工工艺（中间接头制作工艺） 10、终短头附件检查，相序核对盒终短头制作工艺 11、电缆交接试验 12、市政道路恢复，明坑盖板覆盖 13、电缆沿布图测绘 14、图纸资料收集、整理、归档、移交

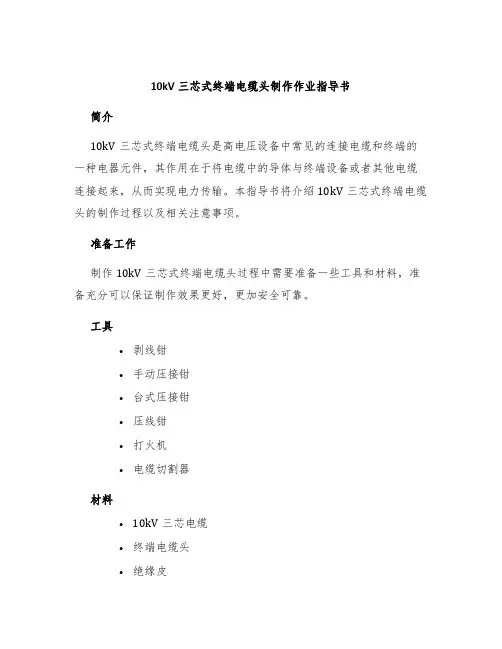

10kV三芯式终端电缆头制作作业指导书
10kV三芯式终端电缆头制作作业指导书简介10kV三芯式终端电缆头是高电压设备中常见的连接电缆和终端的一种电器元件，其作用在于将电缆中的导体与终端设备或者其他电缆连接起来，从而实现电力传输。
本指导书将介绍10kV三芯式终端电缆头的制作过程以及相关注意事项。
准备工作制作10kV三芯式终端电缆头过程中需要准备一些工具和材料，准备充分可以保证制作效果更好，更加安全可靠。
工具•剥线钳•手动压接钳•台式压接钳•压线钳•打火机•电缆切割器材料•10kV三芯电缆•终端电缆头•绝缘皮•密封胶带制作流程第一步：准备工作在制作之前，需要首先检查所使用的材料和工具是否齐全，准备好要连接的电缆长度和电缆头型号，再择机进行制作。
第二步：电缆切割使用电缆切割器将待连接的电缆切割出所需长度，注意切割要平整横截面光滑，避免电缆内部的绝缘层受到损伤。
切割完成后，用剥线钳或者刀子将电缆的外部绝缘层和内部绝缘层剥离，露出导体。
第三步：连接电缆头将绝缘皮套在连接的导体上，用手按压至皮套端未半，然后用手动压接钳将电缆头连接在电缆导体上，进行至少3-4个平行的压接，确保电缆头与导体之间连接紧密。
如果有条件，也可以使用台式压接钳。
第四步：密封胶带电缆头和电缆间接头处要用密封胶带进行包裹，以保证电缆头内部质量不受污染。
将胶带均匀地缠绕在导体处，直至包裹实现全覆盖，布满胶带。
第五步：试验检验制作完成后，应将接头进行试验检验，以确保接头的质量符合要求，避免使用时出现问题。
注意事项•切割电缆时，一定要使用切割工具，避免损伤电缆内部绝缘层。
•制作过程中，应保持操作区域整洁，避免灰尘或者杂物进入电缆内部。
•电缆头的连接应该保证紧密，避免出现接触不良等问题，影响设备稳定运行。
•制作完成后要进行必要的试验检验，确保质量符合要求。
结论10kV三芯式终端电缆头的制作十分重要，在制作过程中需要注意很多细节，例如使用合适的工具、清洁操作区域等等。
只有做到各个环节都严谨细致，才能制作出高质量的电缆头，保障设备的稳定运行。

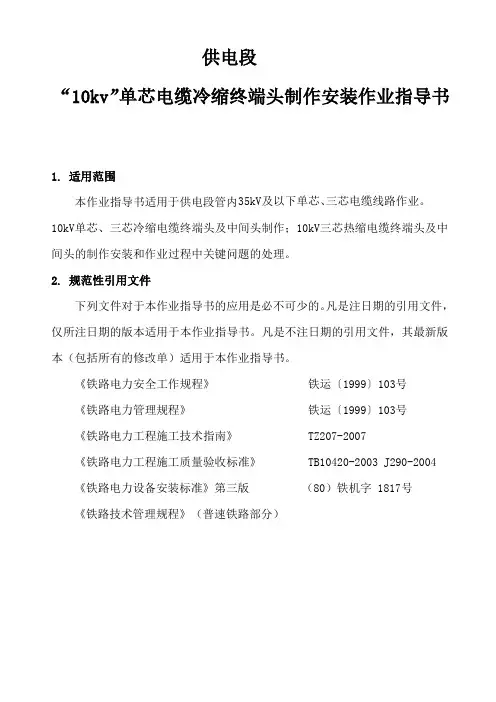

供电段“10KV”单芯电缆冷缩中间头制作安装作业指导书
供电段“10kv”单芯电缆冷缩中间头制作安装作业指导书1.适用范围本作业指导书适用于供电段管内35kV及以下单芯、三芯电缆线路作业。
10kV单芯、三芯冷缩电缆终端头及中间头制作；10kV三芯热缩电缆终端头及中间头的制作安装和作业过程中关键问题的处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.电缆制作安装指导书4.1.安装准备工作4.1.1.安装人员准备4.1.2.安装工器具、材料、防护用品准备4.1.3.安装作业准备4.2.制作安装技术标准4.2.1.前期准备4.2.1.1.作业组负责人组织组员认真阅读、掌握安装制作说明书，熟悉制作步骤和制作工艺。
4.2.1.2.撤下电缆前，应核对相序和位置以及护层保护器的安装接线方式，并做好记录。
4.2.1.3.检查所制作的电缆电压等级、导体标称截面是否与电缆附件一致。
4.2.1.4.检查电缆是否进水或外护套破皮，如果电缆进水或破皮按要求进行处理。
4.2.1.5.电缆接头位置摆放，制作接头与其他电缆接头应错位摆放，其距离不小于500mm。
4.2.2.制作安装：4.2.2.1.将电缆校直、擦净、对齐、两条电缆分别按（图标）尺寸剥去外护套；4.2.2.2.保留（图标）尺寸剥去多余钢铠，保留（图标）尺寸剥去多余内护层，在剥切外层时不能伤及内层；4.2.2.3.两端电缆对称剥去铜屏蔽层，尺寸为（图标）尺寸，铜屏蔽层断口用半导电带缠绕固定；4.2.2.4.两端电缆对称剥去外半导电层，尺寸为（图标）尺寸，剥切时，不可伤及绝缘层，尤其是外半导电层断口处。
10kV电缆热缩终端头制作作业指导书
10kV电缆热缩终端头制作作业指导书
（1）检查电缆附件与电缆型号相符。
（2）将电缆置于终端位置，擦洗洁净终端1米范围内电缆护套。
（3）按厂家安装说明书要求的尺寸加适当长度剥除电缆外护套、铠装及衬垫层。
（4）再往下剥切内护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。
（5）按电缆附件厂家供应安装制作说明书、安装图要求的尺寸、步骤逐项完成电缆头制作。
（6）制作完成的电缆头必需挂电缆标识牌。
安装要求及留意事项：a.需在编织接地线内层和外层各绕包热熔胶带1~2层，将接地线包在当中，套入的三芯分支套，尽量往下。
b.加热时需先从分支套中段环形加热收缩并向下缓慢环绕加热收缩，完全收缩后下口应有少量胶液挤出。
再从分支套指根部向上缓慢环绕加热直至完全收缩。
从分支套中部开头加热收缩有利于排出套内的气体。
c.所切铜屏蔽、外半导电层断口要整齐平滑，剥除要洁净，不要伤损主绝缘。
d.对于残留在主绝缘外表的半导电层，可用细砂布打磨洁净，必要时可使用玻璃刮除，刮除后需清洁主绝缘并用绝缘带填充半导电层与主绝缘的间隙。
e.压接端子后消失的毛刺，应锉平打光，并且清洗洁净，接线端子与主绝缘之间的空隙需用绝缘带填平。
f.全部热缩管的加热均由下至上匀称环形加热。
g.钢铠与电缆铜屏蔽层应分开接地。
- 1 -。
10KV电缆(终端) 作业指导书
10KV电缆绝缘终端接头安装作业指导书
编制：________ ________年________月_______日审核：________ ________年________月_______日批准：________ ________年________月_______日作业负责人：————————
作业日期年月日时至年月日时天津市博通电力安装工程有限公司
第 1 页共9 页
1 范围
本作业指导书适用于10KV终端接头制作工作作业。
2 引用文件
GB 50168—1992 电气装置安装工程电缆线路施工及验收规范
GB 50127—1994 电力工程电缆设计规范
（79）电生字第53号电力电缆运行规程
DL 408—1991 电业安全工作规程（发电厂和变电所部分）
DL 409—1991 电业安全工作规程（电力线路部分）
3 修前准备
3.1 准备工作安排
第 2 页共9 页
3.2 人员要求
第 3 页共9 页
第 4 页共9 页
3.3 工器具
第 5 页共9 页
4 作业程序
4.1 开工
第 6 页共9 页
4.2 作业内容及标准
第7 页共9 页
第8 页共9 页
第9 页共9 页。
10kV电缆头制作工作
3. 安装三叉手套
1、用PVC胶带将钢铠、恒力弹簧和内护套全部包覆； 2、套入三叉手套至电缆根部，逆时针抽取芯绳，先抽取颈部芯绳，再分别收缩 三只手指。
4. 安装冷缩直管
套入冷缩直管，与三叉手搭接至少15mm，逆时针抽取芯绳使其收缩
5. 终端安装准备
按图片尺寸所示开剥电缆终端，在铜屏蔽口绕包13号半导体带一个来回，分别覆 盖10mm铜屏蔽层和10mm电缆外半导电层，然后绕包PVC带与13号半导体带表面， PVC带不要绕包到电缆外半导电层上； 注：切除电缆外半导电层时，且勿切伤主绝缘。如不慎在主绝缘上留下刀痕，需 用240#砂纸打磨去除光滑。
2. 安装接地线
用恒力弹簧将第一根接地编织线固定在钢铠上，并用23#胶带包覆恒力弹簧和衬 垫层两个来回距钢铠口10mm处。
2. 安装接地线
1、从23#胶带包覆口处将电缆内护套开剥，将里面玻璃丝带割除干净，露出三芯 铜屏蔽带； 2、在三芯铜屏蔽带根部缠绕第二条接地线，使其与三相铜屏蔽带均相互接触， 并将其向下引出，用恒力弹簧将第二条接地线固定； 3、用23#胶带将恒力弹簧全部包住； 注：此时用23#胶带包覆要饱满，以便后面安装三叉手套后紧致无空鼓。
6. 安装接线端子
1、在接线端子孔深基础上+5mm的尺寸剥开主绝缘，露出金属导体； 2、在主绝缘端部做2mm*45°的倒角； 3、将接线端子用压线钳进行压接牢固。
7. 安装冷缩式终端
1、套入冷缩式终端，与冷缩直管搭接25mm左右，逆时针抽取芯绳，使其收缩到 位； 2、在接线端子上绕包23#胶带，使其外径与主绝缘外径接近，然后绕包1500#胶 带（黄、绿、红）在接线端子上来区分相别。
10kV电缆头制作工艺
制装接地线 ➢3. 安装三叉手套 ➢4. 安装冷缩直管 ➢5. 终端安装准备 ➢6. 安装接线端子 ➢7. 安装冷缩终端
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________10kV电力电缆头制作及安装作业指导书(新版)10kV电力电缆头制作及安装作业指导书(新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。
2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。
3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性：GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T50169-1992《电气装置安装工程接地装置施工及验收规范》GB/T50168-1992《电气装置安装工程电缆线路施工及验收规范》DL408-1991《电业安全工作规程》（发电厂和变电所部分）DL409-1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q-CSG1002-2004《架空线路及电缆安健环设施标准》4安全措施4.1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。
4.2制作热缩电缆头时，工作现场必须配备灭火器材。
4.3外接施工电源时必须两人进行。
5作业准备5.1人员准备：工作负责人：1人；技术负责人：1人；工作人员：2人；辅助工：4人（在杆塔上安装时，视情况再增加人员）。
5.2作业人员必须是经考试合格的人员。
5.3主要工具表5-1主要工具清单序号设备（工具）名称型号单位数量备注1钢锯弓把12钢卷尺把13一字起4#把14电工刀把15裁纸刀把16钢丝钳把17木柄榔头把18液化气5kg/罐罐1不具备条件时也可用喷灯9液化气喷枪把110高速电锯把111液压钳≥40t套112锉刀把113电烙铁把15.4材料准备5.4.1根据制作安装要求准备电缆头一套。
5.4.2主要辅材（表5-2）。
表5-2主要辅材清单序号材料名称型号单位备注1工业酒精5kg2棉纱1kg3白布10m4多股软铜线25mm2m5乙烯带20卷6焊铅20条7焊锡膏10盒8铜（铝）端子5kg/罐只9钢锯片20片6作业周期（以一个头计）6.1电缆敷设完毕需要时。
6.2.电缆试验不合格需要时。
6.3电缆运行中发生故障时。
6.410kV电缆头需一天内完成。
6.5作业过程中需排除天气影响。
7工期定额7.1根据本企业标准定。
8设备主要技术参数参考各厂家提供的电缆头材料型号参数。
9作业流程（图9--1）10作业项目、工艺要求及质量标准10.110kV热缩户内、户外电缆头10.1.1按附件提供的说明书规定量取所需尺寸，户内根据实际情况，户外750mm，剥除外护套、钢铠（钢铠断口处保留20mm内护套），内护套和填充物。
用砂纸将钢铠焊接地线处打光，将地线分别焊在铜屏蔽和钢铠上。
用填充胶填平钢铠断口处，将三芯指套套入三叉根部进行加热固定。
10.1.2按要求剥除铜屏蔽层、半导电层。
从分支手套向上量取50mm铜屏蔽层，其余剥除。
从铜屏蔽层断口向上保留20mm半导电层，其余剥除。
清洁绝缘表面。
将应力疏散胶拉薄缠绕在半导层和绝缘层交接处，两边各搭接5~10mm。
套入应力管，搭接20mm铜屏蔽层，加热固定。
10.1.3在线芯端部剥去长度为端子孔深加5mm的绝缘层，按压接要求进行端子压接。
在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。
清洁绝缘部分表面。
在绝缘层表面均匀涂上硅脂膏，将绝缘管至三叉根部，加热固定。
在端头处安装相位标识。
户内终端头安装完毕。
10.1.4在每相距三叉根部130mm套入第一个单孔伞裙加热固定，再依次套入其余5个单孔伞裙，各伞裙间距100mm，加热固定。
户外终端头安装完毕。
10.210kV热缩中间电缆头10.2.1将两端电缆对直，重叠200mm~300mm，确定重叠部分的中心。
从中心任取长端910mm和短端470mm，剥除外护套。
保留30mm钢铠，绑扎地线，其余剥除。
保留50mm内护层，其余剥除。
从端头量取300mm，剥除铜屏蔽层，断口用PVC带固定保留60mm半导层，其余剥除。
10.2.2在线芯端头处量取1/2管长加5mm，剥除绝缘，并削成30mm的“铅笔头”，在其尖端保留5mm内半导电层。
清洁绝缘表面，在内半导电层和绝缘层交接处绕包应力疏散胶，两边各搭接10mm。
套入应力控制管，搭绝缘层20mm，加热固定。
两端分别套入外护套管、内护套管，在各相线芯上套入铜屏蔽网1个（注意长的内护套要套入电缆的短端）。
10.2.3依次将两端的各相线芯插入连接管两端，每端连接管各压3次。
用锉刀及砂布打表面压痕。
用清洁纸擦净连接管表面及绝缘层表面。
在连接管表面搭半绕包导带至“铅笔头”内半导层上，其余凹陷部分，用一般填充胶填平。
在绝缘层表面薄薄涂抹一层硅脂膏。
将绝缘管拉至连接管中部，居中放置，从中间向两侧加热固定，使其两端覆盖半导屏蔽层10mm，将外绝缘管拉至中部加热固定（注意：绝缘管经加热后要防止人员烫伤）。
10.2.4在内外绝缘管两端绕包填充脱离危险，使端口平滑。
将半导电管拉出，一端搭接电缆半屏蔽层10mm，从此端向中间加热固定。
另一根也同此固定（注意两根半导必须搭接20mm）。
将红色密封胶绕包在电缆铜屏蔽与收缩好的半导电管末端，并填平此间隙。
拉开铜屏蔽网，将其两端绑扎并焊接在电缆两端的铜屏蔽上。
用PVC带或绝缘带扎紧三相线芯。
10.2.5将两个内护套管分别搭在两端电缆内护层上，从端部向中间加热固定，使它们在中部搭接。
两端钢铠用25mm2铜软接地线连接并焊牢（也可以用卡子固定）。
将两根外护套管拉出，两端搭接在电缆的外护套上150mm，从端部向中间加热固定。
别一根也同些固定（注意两管必须搭接20mm）。
中间头安装完毕。
10.310kV热缩户内、户外电缆头10.3.1按所用附件提供的说明书规定量取所需尺寸，户内650mm，户外750mm，剥除外护套、钢铠（钢铠断处保留25mm内护套）、内护套和填充物。
用砂纸将钢铠焊接地线处打光，将地线用恒力弹簧固定在钢铠上，绕包23号胶带。
10.3.2在三芯铜屏蔽带根部缠绕第二条接地线，并将其向下引出（注意第二条接地线位置应与第一条相背），用恒力弹簧固定住。
半重叠绕包第二层23号胶带，把接地线夹在当中，以防止水气沿接地线空隙渗入。
在整个接地区域及23号胶带外面绕包几层PVC胶带，将它们全部覆盖住（建议在制作时采用双接）。
10.3.3套入三相分支手套到电缆根部，逆时针抽掉芯绳（先收缩颈部），然后，按照同样方法，分别收缩三芯。
在冷缩式套管口往上留30mm屏蔽带，其余剥除。
在铜屏蔽带口再往上留10mm的半导体层，其余剥除（剥离半导体层时切勿划伤主绝缘）。
10.3.4在线芯端部剥去长度为端子孔深加5mm的绝缘层，压接端子。
如果端子的宽度大于冷缩终端的直径，那么先安装终端，在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。
在三相分支手套口往下25mm处，绕包PVC带作标识，此处为冷缩终端安装基准。
10.3.5清洁绝缘表面。
从铜屏蔽带上10mm处开始往上至主绝缘10mm处，绕包13号半导电带。
用清洁剂再次清洁主绝缘表面后，涂抹硅脂。
套入冷缩式终端，定位于PVC标识处，逆时针抽出线芯，使终端收缩。
10.3.6从绝缘管开始，半重叠来回绕包70号胶带至接线端子上。
按要求，分别在三相线芯上绕包相位标识。
冷缩式终端安装完毕（具体尺寸见附录A）。
10.410kV冷缩中间电缆头10.4.1将两根电缆对直，重叠200~300mm，确定重叠部分的中心。
根据说明书，从中心分别量取长端700mm和短端500mm，剥除外护套。
保留30mm钢铠，绑扎地线，其余剥除。
保留50mm内护层，其余剥除。
从端头向两侧各量取225mm，剥除铜屏蔽层，断口用PVC固定。
10.4.2保留50mm半导层，其余剥除。
在线芯端头处量取1/2管长加5mm，剥除绝缘，清洁绝缘表面，在半导电层和绝缘层交接处绕包应力疏散胶，两边各搭接10mm。
在长端各相套入绝缘管，在短端各相套入铜屏蔽网1个。
套入连接管，进行压接。
10.4.3清洁绝缘表面（注意：①压接后如有毛刺，应进行打光；②切勿使清洁剂碰到半导电屏蔽层），待主绝缘表面清洁剂溶剂干燥后，将P55/1（P55/R）混合剂涂抹在半导电屏蔽层与主绝缘交界处，然后把其余的均匀涂在主绝缘表面及连接管上。
10.4.4测量绝缘端口之间尺寸，然后按尺寸1/2，在接管上确定实际中心点，按300mm在一边的铜屏蔽上找出尺寸校验点，并用PVC 相色带做好标识。
在半导电屏蔽层距离屏蔽层端口处做一记号。
此处为绝缘管收缩的起始点。
将绝缘管对好记号处，逆时针抽掉芯绳使冷缩绝缘收缩。
10.4.5用PVC胶带把铜网套绑扎在接头主体上，两端用恒力弹簧固定在铜屏蔽带上，修剪整齐。
用23号胶带半重叠将弹簧覆住。
用PVC 胶带把电缆三芯绑扎在一起，绕包一层2228号胶带。
将接地线两端用恒力弹簧固定在钢铠上，搭接在外护套上的部分反折回来一起固定在钢铠上。
10.4.6用23号胶带半重叠将弹簧连同钢铠一起覆盖住，不要包在2228号胶带上。
用2228号防水胶带做接头的防潮密封，从一端护套上60mm处半重叠绕包至另一端护套60mm处。
注意：用完所配2228号胶带。
10.4.7最后，从一端60mm防水胶带上半重叠绕包Armorcast装甲带至另一端60mm防水胶带，整个冷缩电缆中间接头制作工作完成。
注意：为得到最佳效果，30min内不得移动电缆。
具体尺寸见附录B。
10.5工艺要求10.5.1在室外制作电缆头时，其空气相对湿度宜为70%以下，当湿度大时，可提高环境或加热电缆，严禁在有雾或雨天中进行电缆头制作。
10.5.2制作塑料绝缘电力电缆终端或接头时，应做好防尘措施，以防尘埃、杂物等粘附在绝缘上。
